重型金属齿轮标准舵机三维结构设计

在小型自动化执行机构、航模姿态控制、小型机械臂关节驱动、智能小车转向控制这类场景里，舵机作为角度输出的核心执行部件，其负载能力、转动角度范围、运行稳定性直接决定整套机构的动作可靠性。这款重型金属齿轮标准舵机的设计，首先围绕高扭矩输出的核心需求展开，摒弃了常规塑料齿轮舵机的传动结构，全链路采用金属齿轮组传递动力，从根本上解决大负载下齿轮崩齿、磨损快的问题，适配需要持续输出较大扭矩、长期往复转动的工况。

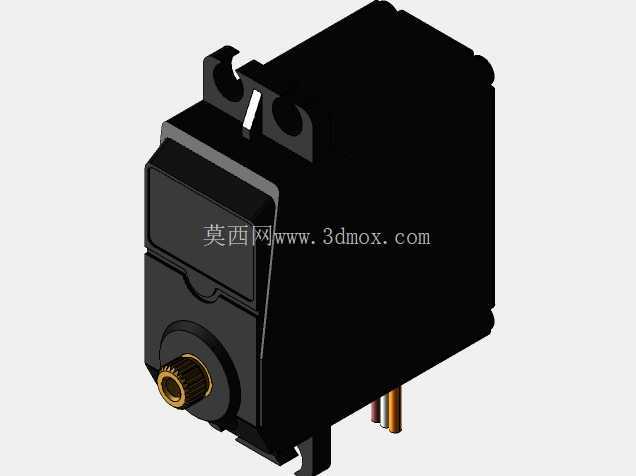

从结构设计思路来看，整体采用方正的盒式壳体布局，壳体上部预留带安装孔的固定挂耳，可直接通过螺丝穿过挂耳孔完成舵机在设备机架上的固定，安装孔位间距符合通用标准舵机的安装尺寸规范，能够直接替换同规格的常规舵机，无需额外修改安装机架的孔位设计，降低设备改造成本。输出轴位于壳体前端下部，采用带齿纹的金属输出轴设计，配套的舵盘安装后可通过齿纹啮合消除传动间隙，保证角度输出的精度，输出轴端部设置限位结构，避免舵盘受外力冲击时从轴上脱落。壳体尾部预留接线引出位，三根信号与供电线直接从壳体尾部穿出，接线方向与输出轴方向垂直，方便在紧凑安装空间内完成布线，避免线缆与周边运动部件产生干涉。

功能特性层面，这款舵机设计了270°的广角转动范围，相比常规180°转动范围的舵机，能够覆盖更大的角度调节区间，在机械臂关节应用中可实现更大范围的动作摆幅，在智能小车转向机构中可适配更大的转向角度需求，减少额外的传动转换结构。金属齿轮组的传动间隙控制在极小范围内，往复转动时的回差小，对于需要反复调整角度、定位精度有一定要求的场景，能够有效减少位置偏差，提升机构动作的一致性。壳体采用高强度工程塑料注塑成型，表面做哑光处理，既能够保证整体结构的强度，抵御日常使用中的磕碰冲击，又能控制整体重量，适配对负载重量敏感的航模、小型移动设备场景。

安装边界方面，整体外形尺寸遵循标准大扭矩舵机的尺寸规范，壳体长宽高比例协调，安装挂耳的突出高度经过优化，不会额外增加安装所需的垂直空间，输出轴的伸出长度适配常规规格的金属舵盘、塑料舵盘安装，用户可根据实际负载的连接需求选择对应规格的舵盘。接线端的线长预留足够的冗余，可根据设备内部的布线长度需求进行裁剪或延长，不会因为线长不足导致接线受限。在结构细节上，壳体上下盖采用卡扣加螺丝的双重固定方式，既方便后期拆解维护齿轮组、调整内部电位器的中位，又能保证壳体结合面的紧密性，避免灰尘、杂物进入壳体内部影响齿轮传动和电路元件的正常工作。输出轴位置设置了耐磨轴套，长期转动下不会因为轴与壳体的摩擦导致壳体磨损，延长舵机的整体使用寿命。

从实际选型适配的角度来看，这款舵机的结构设计兼顾了通用安装兼容性与大负载性能，在做三维结构装配时，可直接将该模型导入装配体中，按照安装挂耳的孔位匹配机架上的固定孔，输出轴位置对接负载端的连接结构，提前验证安装空间是否存在干涉，接线位置是否会被其他结构件挤压，转动范围内是否有部件阻挡舵机摆臂的运动轨迹。相比小扭矩塑料齿轮舵机，金属齿轮的传动结构能够承受更大的冲击负载，在机构出现卡滞、负载瞬间增大的情况下，不会轻易出现齿轮损坏的问题，适合用在工业级小型执行机构、教学实验设备、竞赛类机器人项目中，既满足标准安装尺寸的互换性要求，又能提供更稳定的扭矩输出和更长的使用寿命。在建模细节上，壳体表面的分型线、输出轴的齿纹、安装挂耳的倒角、接线端的出线槽都做了还原，能够直接用于装配干涉检查、安装模拟、产品展示渲染等场景，帮助结构设计人员在设计阶段就完成舵机与周边结构的匹配验证，减少后期打样调试时出现的安装不匹配、运动干涉等问题。
