OpenMV H7 Plus机器视觉微控制板

　　这款视觉微控制板的设计围绕嵌入式机器视觉场景的落地需求展开，核心定位是为小型智能设备提供轻量化的视觉感知能力，无需搭配高性能上位机即可独立完成基础视觉任务，在工业流水线小件检测、智能小车巡线避障、小型机器人目标识别、教育科研视觉实验等场景中都有广泛应用空间。从功能特性来看，板载集成了图像传感与处理单元，可直接完成图像采集、预处理、特征识别等全流程运算，预留的排针接口支持外接扩展模块，能对接舵机、串口设备、传感器等外围硬件，实现视觉识别结果的直接输出与设备联动，省去了额外转接板的设计需求。

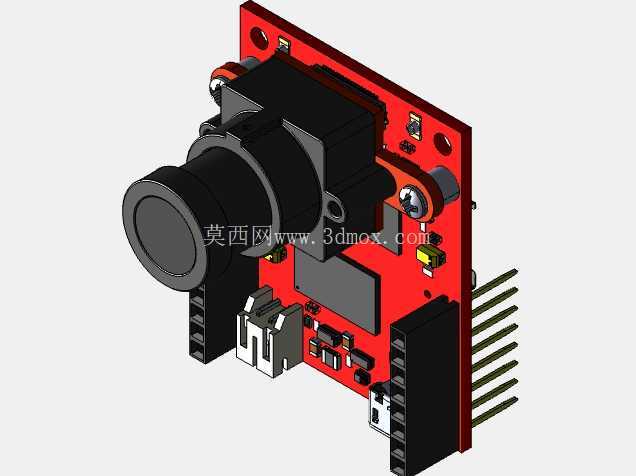

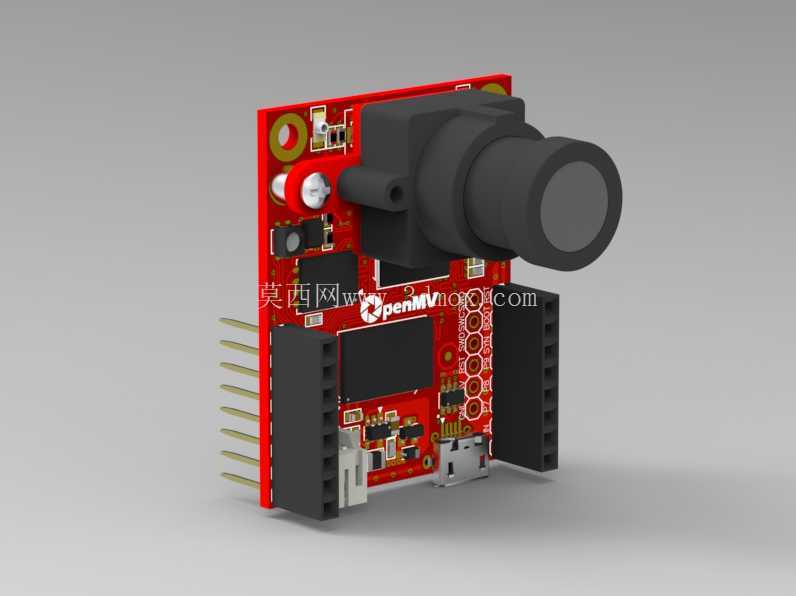

　　设计过程中优先考虑了嵌入式场景的空间限制，整体采用矩形板卡布局，镜头组件布置在板卡边缘位置，避免与排针、接口等安装结构产生干涉，排针采用两侧对称布置的方式，既兼容标准面包板插接安装，也支持通过排针直接焊接在用户自定义载板上，安装边界预留了足够的焊接操作空间，不会出现元件遮挡焊盘的问题。板卡上的接口位置经过排布优化，数据接口布置在板卡侧方，接插数据线时不会遮挡镜头视野，也不会与上方安装的镜头组件产生空间冲突；镜头座采用标准接口设计，可根据实际使用场景更换不同焦距的镜头，适配不同工作距离的识别需求，无需重新设计板卡结构。

　　从结构设计细节来看，板载元件的高度经过统一管控，最高的镜头组件突出板卡表面的高度控制在合理范围内，其余电容、芯片等元件均采用低高度封装，保证板卡整体安装厚度可控，可嵌入到空间紧凑的小型设备内部，比如小型智能巡检设备、桌面级分拣装置的内部腔体中。电源相关电路布置在板卡角落区域，与核心图像处理电路做了物理分隔，减少电源纹波对图像采集质量的干扰，板卡边缘预留了安装固定孔位，可通过铜柱或螺丝直接固定在设备机架上，固定孔的位置避开了板上走线与元件，不会因为安装紧固造成板卡线路短路或元件挤压损坏。在实际应用中，这款控制板可独立完成颜色识别、形状匹配、二维码读取、特征点追踪等常规机器视觉任务，相比传统的“相机+上位机”的视觉方案，整体体积缩小90%以上，功耗仅为后者的几十分之一，适合对空间、功耗有严格限制的嵌入式视觉场景。设计时充分考虑了二次开发的易用性，排针引脚的定义遵循通用嵌入式开发板的排布规范，开发者无需重新适配引脚定义即可快速完成外接设备的对接，板载的存储模块可直接存储识别算法与特征数据，掉电后数据不丢失，上电即可直接运行预设的视觉任务，无需额外加载外部程序。

　　板卡的外形尺寸适配常用的嵌入式开发模块安装位，可直接替换同尺寸的其他控制板卡，降低现有设备的升级改造成本，镜头的光轴与板卡边缘保持平行，安装时可通过板卡的安装边快速校准镜头朝向，减少现场安装的调试工作量。电路部分的元件布局遵循信号流向排布，图像传感单元靠近镜头座布置，减少图像信号的传输路径长度，降低信号干扰，处理芯片布置在传感单元附近，保证图像数据的传输效率，接口电路布置在板卡边缘，方便外部线缆接插，整体布局紧凑但不拥挤，元件之间预留了足够的焊接与维修空间，后期更换元件时不会波及周边器件。
