XT60E-M板载式航模电源接插件结构

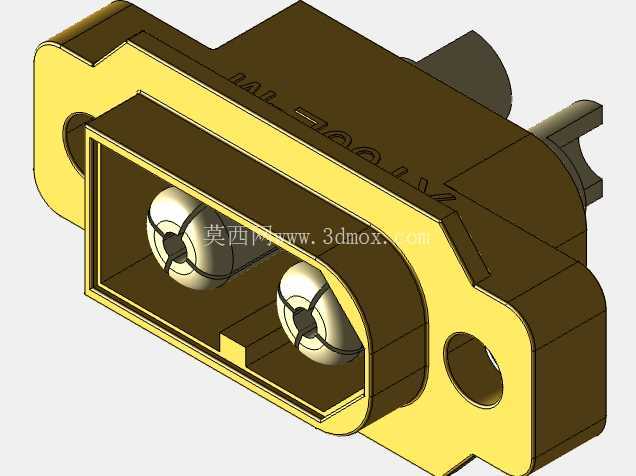

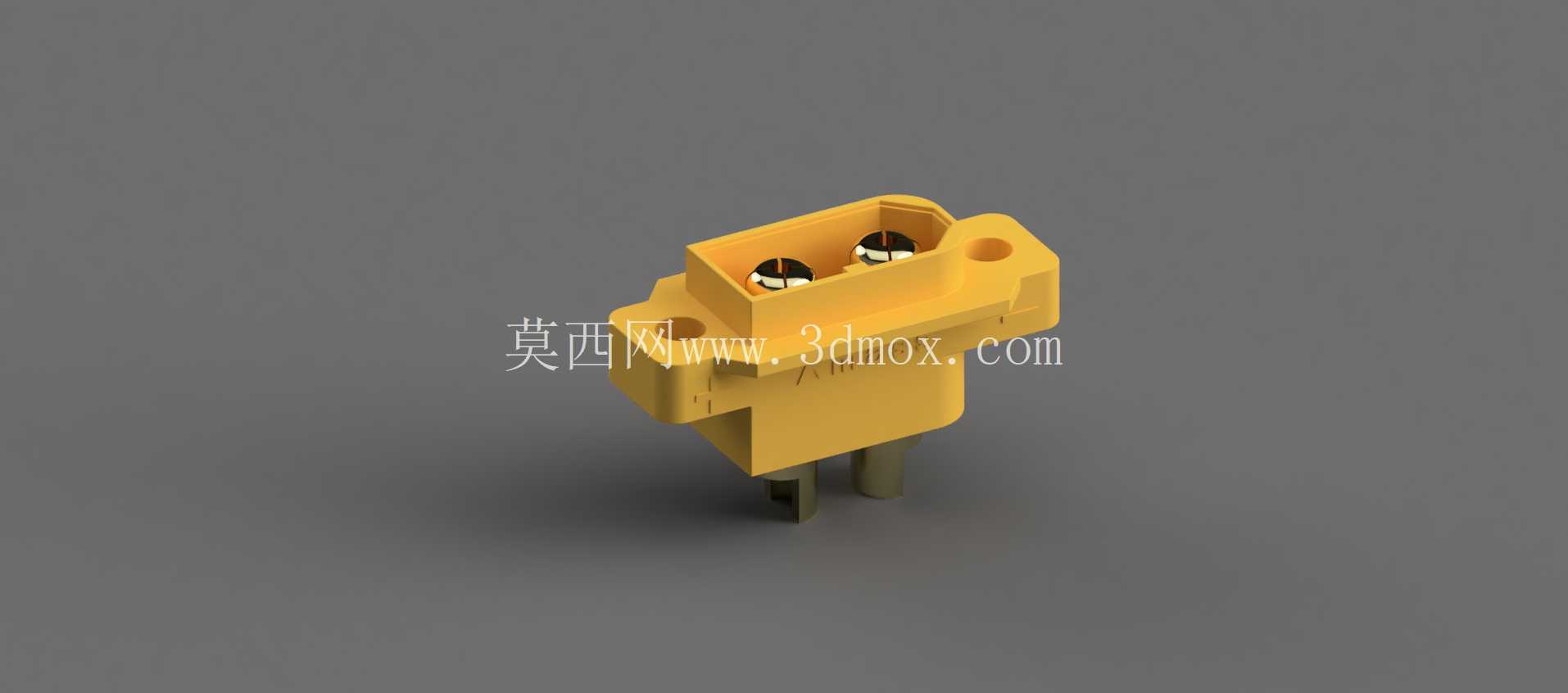

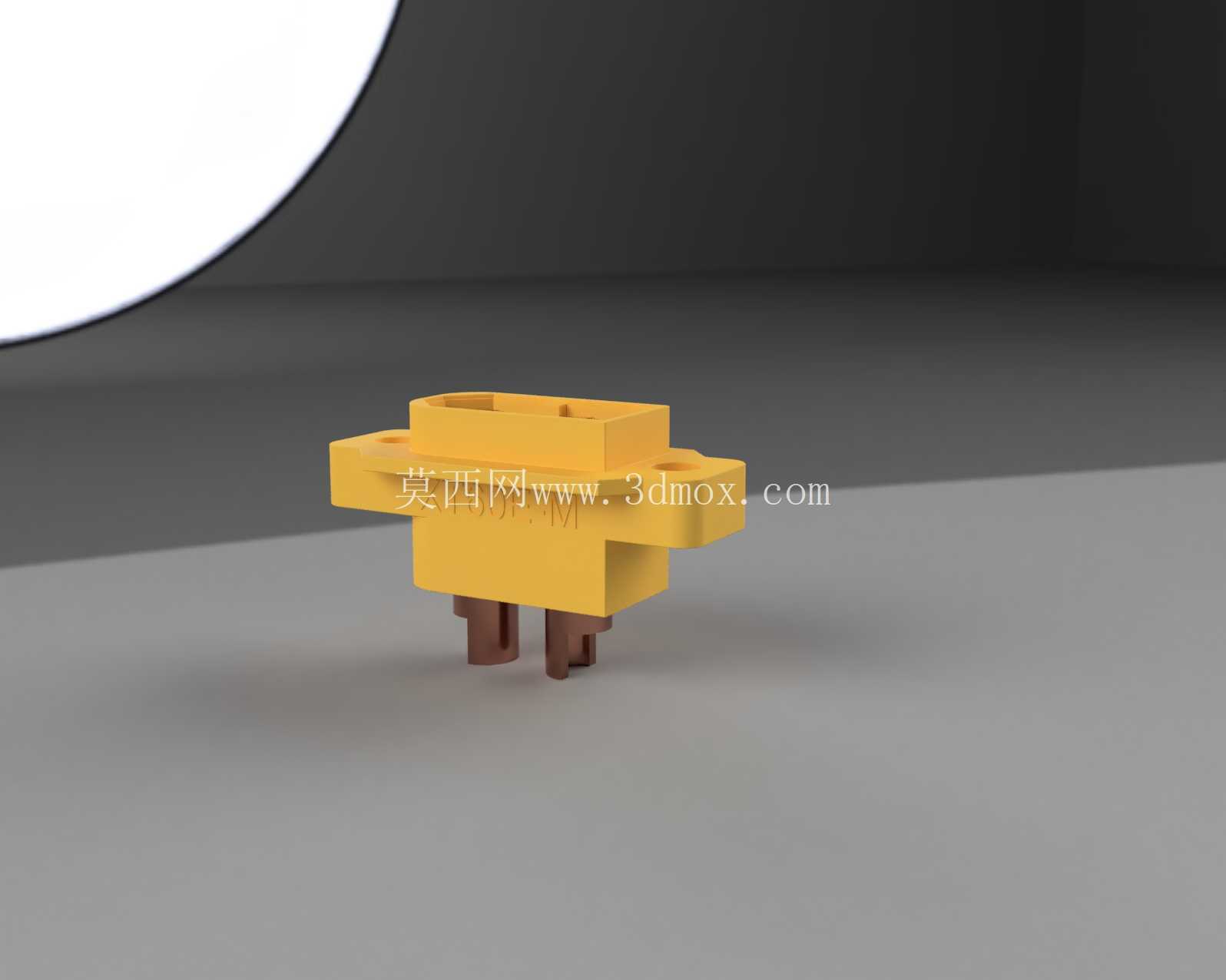

　　这款XT60E-M接插件的设计，首先瞄准的是FPV穿越机、小型航模、便携储能设备内部板载电源连接的实际工况，日常作业里这类场景的接插件要同时扛住持续大电流、频繁插拔的磨损，还要适配PCB板的自动化焊接流程，不能给后续组装添额外麻烦。从结构设计思路来看，整体采用卧式贴板的安装布局，主体绝缘基座选用耐温阻燃的工程塑料材质，成型时直接预留了两个对称的定位安装孔，既可以在波峰焊前通过治具定位在PCB对应焊盘位置，也能在焊接完成后追加螺丝锁附，避免大电流插拔时接插件受力脱焊，这一点在实际装机测试里很关键——不少早期板载电源座因为没有辅助固定结构，炸机或者频繁拔插电池的时候很容易把焊盘扯掉，直接导致整机断电。

　　接插件的公端插针采用黄铜镀厚金的工艺，插针根部做了台阶式限位结构，压入绝缘基座的时候可以完全卡合到位，不会在插拔过程中出现插针后退、接触不良的问题；插针的焊接端做了扁位处理，贴装时和PCB焊盘的接触面积更大，过锡后的结合强度比圆柱直针高不少，同时大电流工况下的接触电阻也能控制在毫欧级别，避免长时间通电出现接插件发烫的问题。绝缘基座的接口端做了防呆导向槽，和对应的XT60母头对接时，不需要刻意对准角度，顺着导向槽就能顺滑插入，反插时会被槽位挡住完全插不进去，从结构上杜绝了电源正负极接反烧设备的风险；接口外围做了一圈凸起的防护围边，一方面可以在对接后包裹住母头的插合部位，减少飞行过程中震动导致的接插件松脱概率，另一方面也能避免焊盘位置裸露在外，防止装机时多余的焊锡渣、金属碎屑掉落在正负极之间造成短路。

　　从安装边界尺寸来看，这款接插件的整体宽度控制在18mm以内，贴板后的总高度不到12mm，不会过多占用航模机架内部的堆叠空间，两个安装孔的孔距适配市面上绝大多数标准FPV飞控、电调的安装孔位，不需要额外在PCB上改孔；插针的焊盘间距按照常规2oz厚铜电源板的布线规范设计，正负极焊盘之间预留了足够的电气间隙，即使在潮湿的户外飞行场景下，也不会出现爬电击穿的问题。实际应用中，除了航模领域，这款接插件也能适配小型便携电源、电动工具控制板、低压直流供电设备的板载电源输入接口，相比传统的引线式接插件，板载贴装的结构可以大幅减少组装时的人工焊接工序，适配SMT贴片流水线的自动化生产，整机组装的一致性更高，长期使用的故障率也更低。

　　设计过程中还特意优化了插合的保持力，经过反复测试，插合后的拉脱力控制在8-12N之间，既不会因为震动自行松脱，也不会因为插拔力过大导致用户拆电池时把整个接插件从板上扯下来；绝缘基座的边角都做了R0.5以上的圆角处理，没有尖锐的披锋棱角，装机操作时不会划伤线材或者操作人员的手，插针的顶端做了圆弧导角，对接时不会刮伤母头内部的接触弹片，整套接插件的插拔寿命可以达到1000次以上，完全覆盖消费级航模、小型电子设备的全生命周期使用需求。
