蚂蚁级机器人用7075铝合金法兰驱动轴

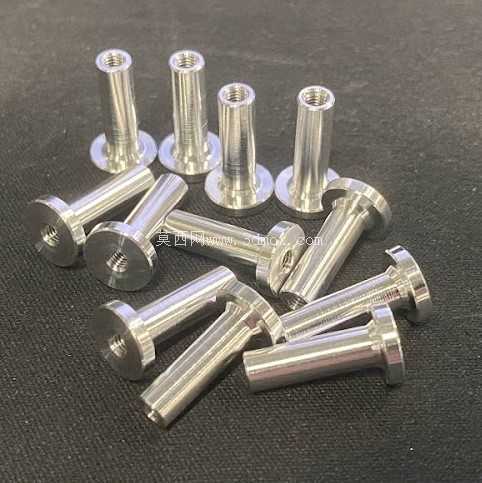

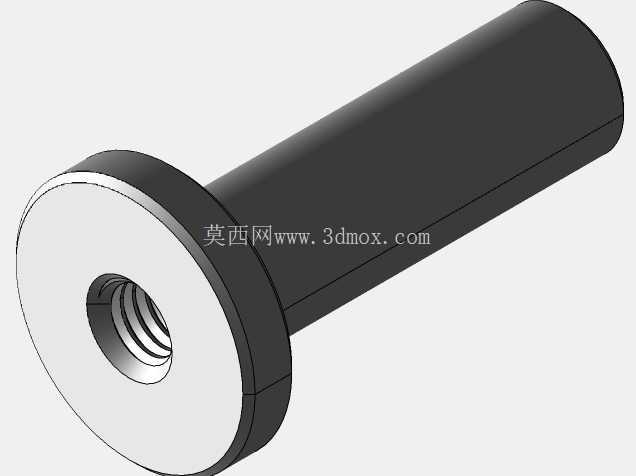

这款法兰式轴件采用7075铝合金加工成型，核心应用场景聚焦在微型仿生蚂蚁机器人的驱动端与通讯天线安装位，是小型足式机器人动力传递与信号模块固定的关键承载零件。从实际使用场景来看，微型蚂蚁机器人体积通常控制在厘米级，负载能力有限，对配套零件的重量、强度、安装同轴度都有极高要求，这款轴件的法兰结构设计，正是为了匹配微型机器人模块化装配的需求，无需额外加装轴套或者定位环，就能直接实现轴向定位，减少装配环节的零件数量，降低整机重量。

从功能特性上看，轴身采用空心内螺纹结构，一方面可以大幅降低零件自身重量，7075铝合金本身的比强度远高于普通碳钢和6系铝合金，在同等壁厚下能承受更大的径向扭矩和轴向拉拔力，完全满足微型机器人行走、转向过程中驱动轮的受力需求；另一方面内螺纹孔可以直接固定通讯天线模块，让轴件同时承担动力输出和天线安装基座的双重作用，不用在狭小的机器人机身内额外预留天线安装空间，优化整机内部的布局空间。法兰盘的端面做了精磨处理，安装时和机器人机身的安装面完全贴合，能保证轴的垂直度，避免轴转动过程中出现偏摆，减少传动过程中的能量损耗，也能降低微型驱动电机的负载，延长小型舵机或者微型电机的使用寿命。

设计思路上，这款轴件没有采用常规的台阶轴加卡簧定位的结构，而是直接在轴的一端集成法兰盘，是因为微型机器人的装配空间极其有限，卡簧安装需要预留卡簧槽，不仅会削弱轴身的强度，还需要专用的卡簧钳进行装配，在毫米级的零件上加工卡簧槽的难度大，装配效率极低，集成法兰的结构一次装夹就能完成轴身和法兰的加工，同轴度更容易保证，装配时只需要从机身外侧将轴穿入安装孔，法兰端面贴合机身定位后，在轴身另一端安装驱动轮或者传动件即可，装配步骤大幅简化，也方便后期维护更换。轴身的外径公差控制在h7级别，和安装孔的间隙配合精度控制在0.01mm以内，既能保证轴转动时的顺畅度，又不会出现径向窜动，避免驱动轮行走时出现打滑或者轨迹偏移的问题。内螺纹的精度采用6H级，和天线模块的安装螺柱配合紧密，不会因为机器人行走过程中的振动出现天线松动的问题，保证通讯信号的稳定性。

从安装边界来看，这款轴件的法兰盘直径略大于轴身直径，安装孔的开孔尺寸只需要和轴身外径匹配即可，法兰盘的厚度控制在1mm左右，不会过多占用机身的厚度方向空间，轴身的长度可以根据不同型号的蚂蚁机器人机身厚度进行适配，伸出端的长度刚好满足驱动轮或者天线的安装需求，不会出现轴身过长和其他运动部件发生干涉的问题。轴端的边缘做了0.1mm的倒角处理，安装时可以顺利穿入安装孔，不会刮伤安装孔内壁的涂层或者结构件。表面采用本色阳极氧化处理，在不增加零件尺寸的前提下提升表面硬度，耐磨性能比 raw 铝合金提升3倍以上，长期转动也不会因为和安装孔的摩擦出现轴径磨损导致的间隙变大问题，同时阳极氧化层的绝缘特性可以避免天线和机身金属结构出现信号屏蔽的问题，保证通讯信号的传输质量。

在实际选型适配时，这款轴件不仅可以用在蚂蚁级仿生机器人上，也可以适配其他小型桌面级机器人、微型智能设备的转动轴部位，只要安装空间的尺寸边界匹配，就能直接替换使用，不需要额外修改结构。加工过程中采用走心机一次成型，所有形位公差都能得到很好的保证，批量生产的一致性高，不会出现不同批次零件尺寸偏差导致的装配问题。空心结构的设计也预留了走线空间，如果需要在轴端安装传感器或者其他电子元件，导线可以从轴的中心孔穿过，避免导线外露在运动过程中被剐蹭断裂，提升整机的走线整洁度和可靠性。
