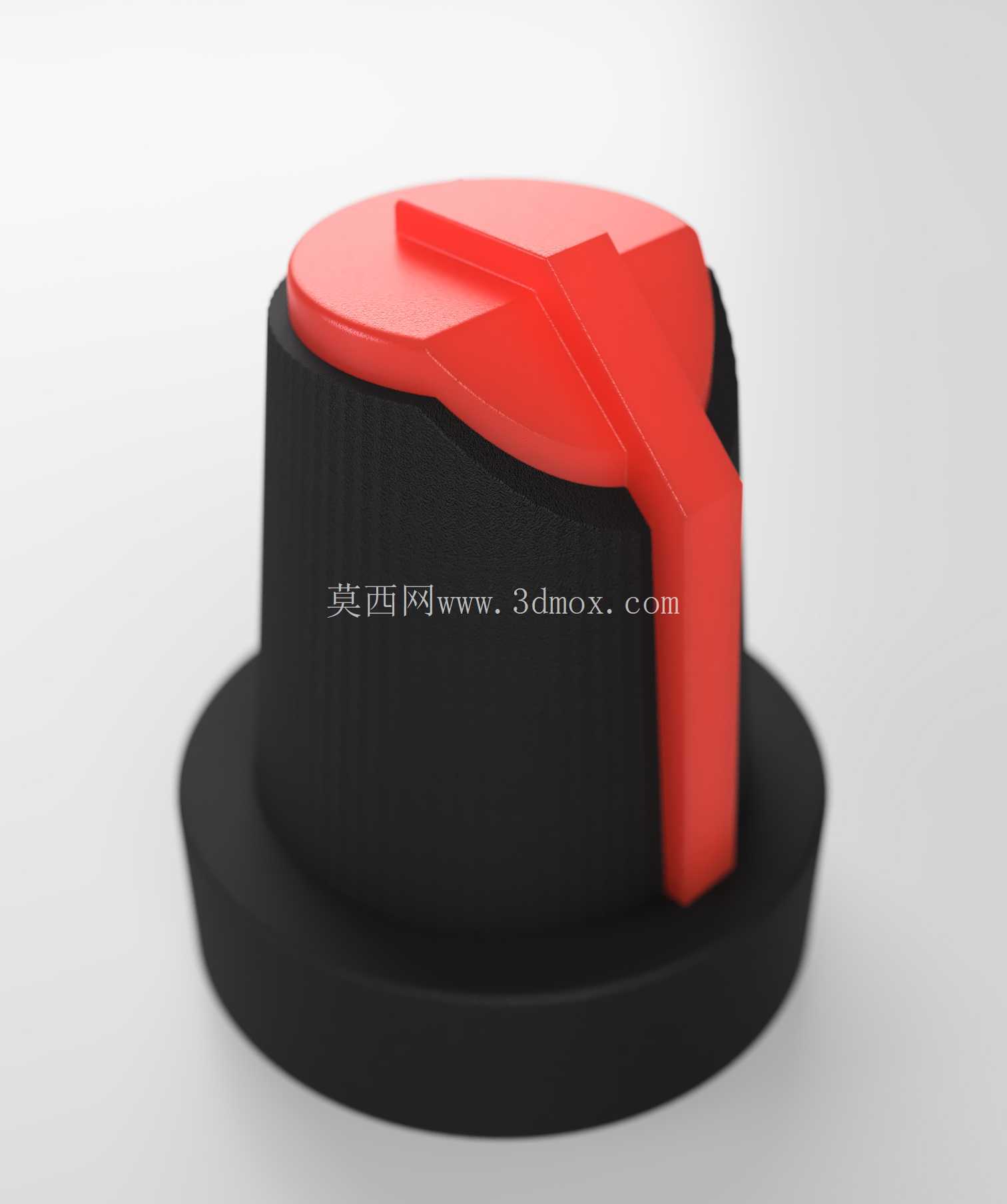

带红色指示标识的旋钮式电位器结构

这类带红色指示标识的旋钮电位器，在工业控制机柜、音频调控设备、小型实验测试装置、家用电子电器的参数调节回路中应用十分广泛，日常接触到的工控柜面板上的参数调节旋钮、功放设备的音量调节部件、实验电源的电压电流微调部件，很多都采用这类结构的电位器配套旋钮。从实际使用场景来看，操作人员通过旋转旋钮带动电位器内部的碳膜或者绕阻转轴转动，改变接入回路的电阻值，最终实现对电压、电流、信号增益等参数的连续调节，顶部的红色指示结构能够和面板上的刻度标识配合，让操作人员快速识别当前调节档位，避免调节错位引发的设备参数异常。

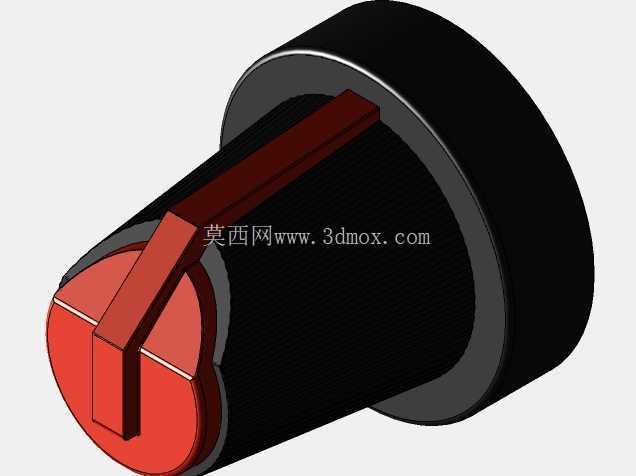

从结构设计思路来看，这款旋钮采用分体式配色结构，黑色主体为握持受力部分，外圈做了细密的竖向防滑滚花，即便操作人员戴薄型劳保手套操作，也能获得足够的旋转摩擦力，不会出现打滑拧不动的情况；顶部的红色指示件采用凸起的箭头式造型，和黑色旋钮主体做嵌合固定，装配时不需要额外粘接，依靠结构卡扣就能完成固定，长期旋转使用也不会出现指示件偏移脱落的问题。旋钮底部做了一圈加宽的法兰凸边，安装后凸边贴合设备面板表面，既可以遮挡面板上的安装开孔边缘，避免开孔毛刺外露划伤操作人员，也能在旋钮被过度下压时起到限位作用，防止压力直接传递到电位器转轴上，损坏电位器内部的接触结构。

从安装边界尺寸来看，这款旋钮的内孔适配行业通用的D型电位器转轴，不需要额外做轴孔改装，常规6mm直径的D型 cut 轴电位器都可以直接压装配合，压装到位后依靠塑料本身的抱紧力就能和转轴同步转动，不需要额外加装顶丝，装配效率更高。旋钮整体的外径控制在常规面板调节件的通用尺寸范围内，相邻安装的两个同类型旋钮中心距保持在18mm以上时，操作时就不会出现手指互相干扰的情况，适合多排密集布置的调节面板使用。旋钮的整体高度做了优化，安装后突出面板的高度不会过高，避免设备搬运过程中被剐蹭导致旋钮移位、参数被误改动，同时也不会因为高度过低导致手指握持发力困难。

在实际选型适配时，这类旋钮需要和对应扭矩的电位器匹配，旋钮本身的塑料材质选用耐常见工业油污的ABS材质，长期接触车间内的少量机油、切削液飞溅也不会出现开裂、变色的问题，红色指示部分的色母在材料混合阶段就加入基体，不是后期喷涂上色，长期摩擦接触也不会出现掉色、标识模糊的情况。旋钮的旋转角度和配套电位器的旋转行程完全匹配，当电位器转到最小或者最大量程位置时，旋钮的指示箭头刚好对应面板刻度的两端端点，不会出现旋钮转到底但指示位置偏移的问题，结构设计时已经考虑了安装定位的对位缺口，装配时对准转轴的D型平面压入，就能保证初始位置的指示准确性。

从结构细节来看，旋钮内部的轴孔做了微小的导入倒角，压装到电位器转轴时不需要刻意精准对位，稍微施加压力就能顺着倒角滑入到位，适合生产线的快速装配作业，不需要专门的工装辅助。旋钮外圈的滚花深度控制在合理范围，既保证足够的摩擦力，也不会因为滚花过深积灰难以清理，日常维护时用干布擦拭就能去除表面的浮尘，适合在多尘的车间环境下长期使用。底部的法兰凸边和旋钮主体做了圆角过渡，没有尖锐的边角，操作人员快速调节参数时不会划伤手指，符合电子设备操控部件的安全设计要求。
