4040铝型材三通角连接支架结构设计

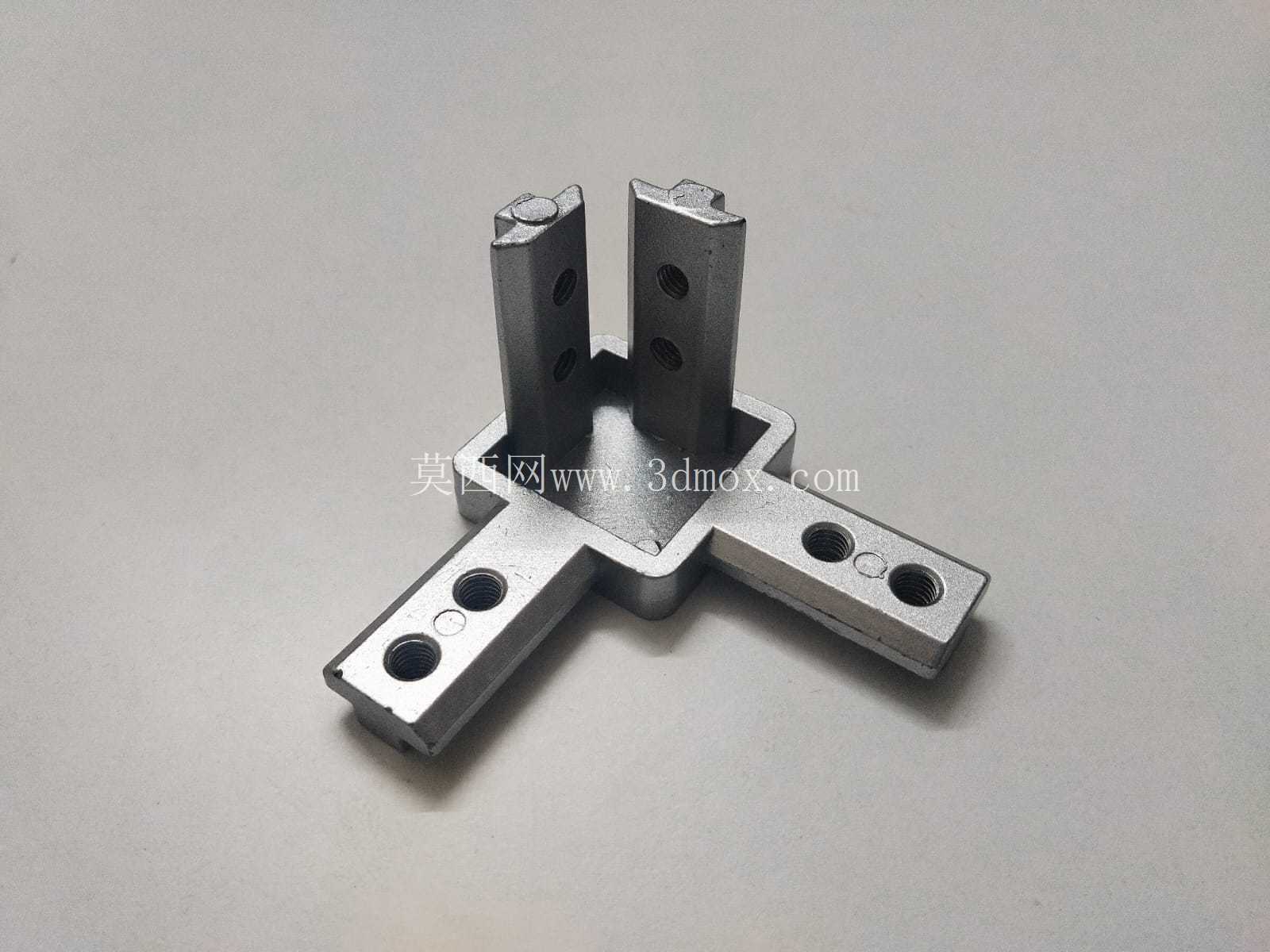

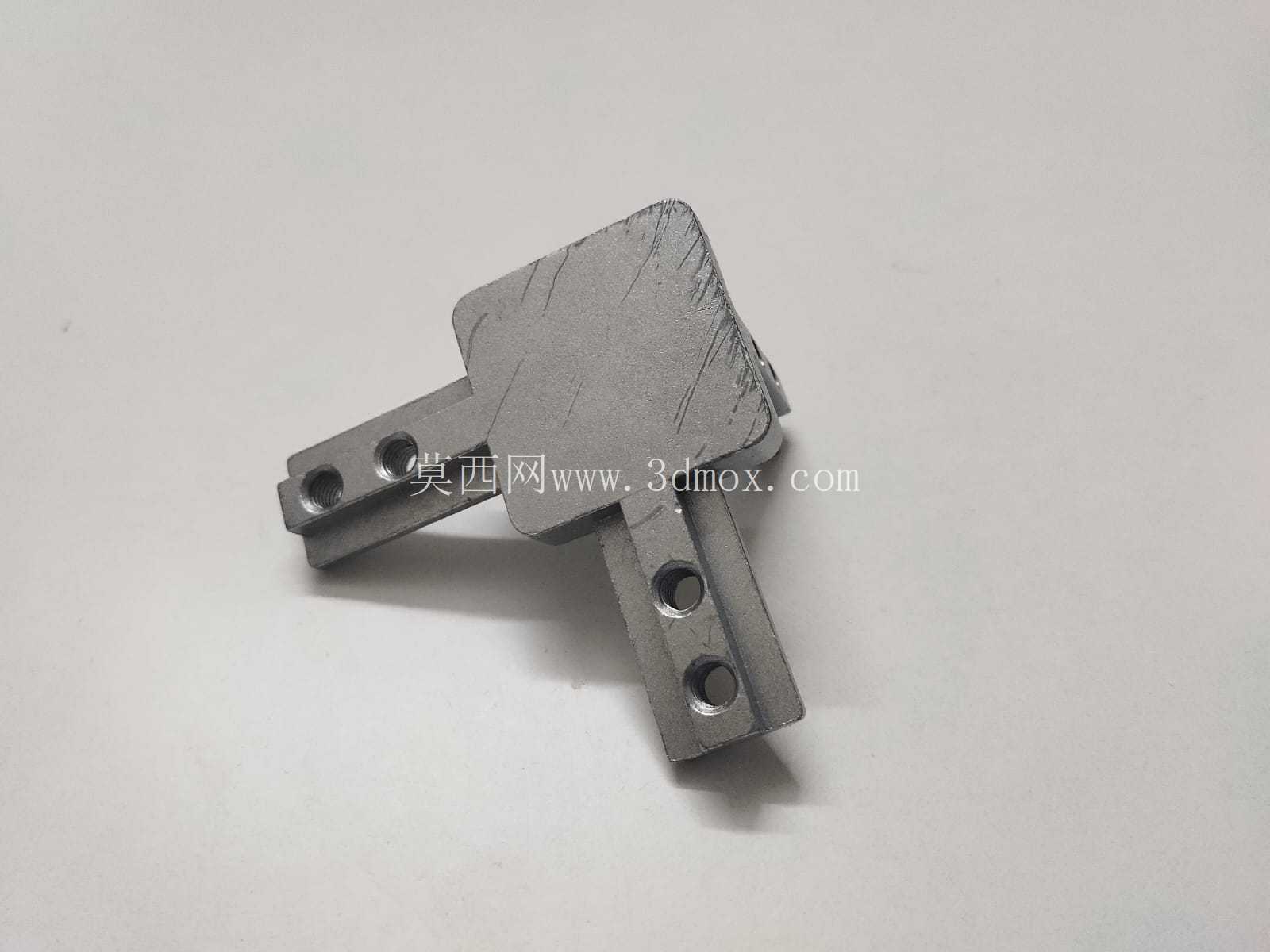

这款三通角连接件，核心适配欧标4040系列铝挤压型材的直角三维拼接场景，在桌面级FDM3D打印机的框架搭建中应用频次极高，同时也可用于小型自动化检测工位、桌面式实验工装架的型材节点锁固。从结构功能来看，三个方向的插接臂分别对应X、Y、Z三个垂直轴向的型材插槽，每个插接臂的外形尺寸严格匹配4040型材的槽口内宽，插入后不会出现径向晃量，臂身预留的沉头孔位，可直接搭配配套T型螺栓与型材槽内的预置螺母锁紧，无需额外在型材上打孔攻丝，大幅降低框架组装的加工工作量。

设计阶段首先考量的是安装边界的适配性：插接臂插入型材槽内的深度控制在20mm，既保证足够的咬合接触面积，避免锁紧后出现节点偏转，又不会过度伸入型材内腔，干涉型材内部穿线、内置走线槽或者其他内嵌配件的安装空间。两个水平方向延伸出的带孔耳板，是专门为辅助固定外设设计的，耳板上的通孔位置与型材端面的安装孔位同轴，可直接固定拖链支架、传感器安装座、走线固定座等小型辅件，不用额外在型材侧面加装外置安装片，压缩了节点处的整体安装占用空间。

从实际使用场景出发，这类角支架承担的是框架节点的直角定位与载荷传递作用，3D打印机运行过程中，打印头快速往复移动会产生持续的微幅振动，节点处如果锁固刚度不足，长期运行后容易出现框架偏移，直接影响打印成型精度。这款支架的底座采用了加厚的直角过渡结构，转角处没有做尖锐直角处理，而是设置了小尺寸的加强圆角，分散锁紧螺栓带来的应力集中，避免铝合金材质在反复振动载荷下出现应力开裂。垂直方向的两个插接臂上，各设置了两个锁紧孔位，相比单孔锁固的角件，双点锁紧可以完全消除插接臂与型材槽之间的转动间隙，哪怕设备长期处于高频启停的运行状态，节点位置也不会出现松旷移位。

选型使用时需要注意，这款支架适配的是槽宽8mm的标准欧标4040铝型材，若使用国标4040型材，因槽口尺寸、型材壁厚的差异，会出现插接臂无法完全插入、锁固孔位不对中的问题。安装过程中，先将三个方向的插接臂分别对应推入待连接的三根型材端部槽口，调整好框架整体的对角尺寸、确认各面垂直度后，再依次拧紧各孔位的锁紧螺钉，拧紧力矩控制在8-10N·m即可，过大的拧紧力会导致铝合金臂身变形，反而破坏插接配合的精度。耳板上的安装孔可兼容M4、M5两种规格的螺栓，能适配市面上绝大多数3D打印机外设、小型工装辅件的安装尺寸，不用额外扩孔或者加装转换衬套。

在非3D打印设备的应用场景中，这款支架也可用于小型物料分拣线的框架搭建、桌面式测试治具的骨架连接，只要是采用4040铝型材搭建的直角三维节点，都可以用它完成连接，相比传统的外置式角码，它的内置插接结构不会在型材外侧突出多余结构，框架整体外观更整洁，也不会占用型材外侧的槽道空间，方便后续在型材任意位置加装其他外置配件。设计时还特意将支架的所有外露棱边做了0.5mm的倒角处理，安装过程中不会划伤操作人员的手部，也不会刮破穿在型材附近的线缆外皮，降低设备组装过程中的安全隐患。
