6.35mm至8mm变径防反冲联轴器结构

做小型数控设备和桌面级3D打印机的传动设计时，最容易踩坑的环节往往是电机轴和传动丝杠的连接匹配——很多时候步进电机输出轴是6.35mm的英制规格，而配套的T8丝杠或者光轴端是8mm公制尺寸，直接硬连不仅同轴度没法保证，频繁正反转时的反向间隙还会直接反映到加工件表面振纹、打印件层纹错位上，这款变径防反冲联轴器就是针对这类小扭矩精密传动场景做的适配结构。

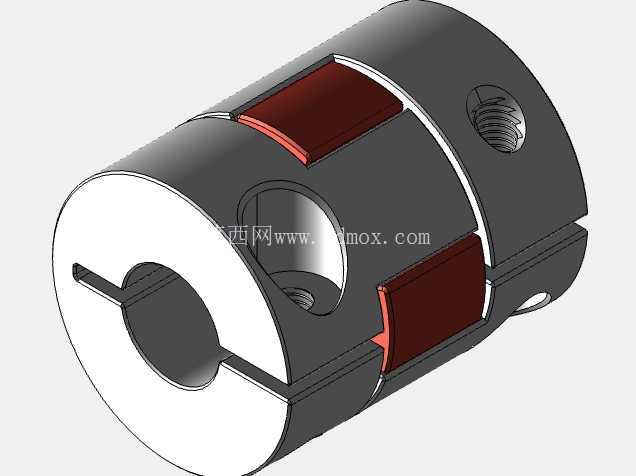

从结构细节来看，这款联轴器采用了分体夹紧式的两端轴孔设计，两端的轴套上都开了贯通的夹紧缝，配合侧面的紧定螺钉，安装时不需要加热或者额外的工装，只要把两端轴分别插入对应内径的孔位，拧紧侧面的紧定螺钉就能把轴抱紧，相比顶丝直接抵在轴表面的固定方式，夹紧式结构不会在轴表面压出凹坑，后期拆卸维护也不会出现轴和联轴器咬死的情况，对经常需要调整传动位的桌面设备来说非常友好。中间的弹性缓冲块采用了十字交错的嵌合结构，两块暗红色的弹性元件卡在两端轴套的卡槽里，既可以补偿两端轴安装时存在的微小径向偏差、角向偏差，又能在正反转切换时吸收冲击，彻底消除刚性连接带来的反冲间隙，这也是它能满足精密传动需求的核心设计。

尺寸边界上，这款联轴器的上部轴孔内径为8mm，下部轴孔内径为6.35mm，整体外径控制在20mm，整体轴向长度属于短款紧凑型设计，不会占用过多的安装空间，刚好适配桌面级设备紧凑的机身布局。在实际选型应用时，要注意它的适用扭矩范围，因为中间弹性块的尺寸限制，它更适合3D打印机的Z轴传动、小型数控雕刻机的进给轴传动、桌面级点胶设备的送料轴传动这类小扭矩、需要频繁正反转的场景，不能用在主轴传动或者大负载的输送轴上。

设计这类联轴器的时候，首先要考虑的是两端轴套的材质刚性，一般选用铝合金做阳极氧化处理，既能保证足够的抱紧力，又能控制整体重量，降低传动系的转动惯量，避免电机启动时因为惯量过大丢步。中间的弹性元件通常选用聚氨酯材质，硬度控制在邵氏85-90度之间，硬度过低会导致传动扭转间隙变大，硬度过高又起不到缓冲吸震的作用，卡槽的配合公差要控制在0.1mm以内，既方便弹性块的装配更换，又不会因为间隙过大产生传动空程。两端夹紧缝的宽度一般设计为1.5-2mm，缝的末端要做止裂孔，避免拧紧螺钉的时候轴套从缝的位置开裂，紧定螺钉选用内六角平端螺钉，相比锥端螺钉，平端螺钉配合夹紧缝的结构，抱紧力分布更均匀，不会损伤轴的表面。

在实际安装调试的时候，要注意两端轴的插入深度，尽量让轴端插到靠近联轴器中间弹性块的位置，不要让轴悬伸过长，否则高速转动时容易产生挠性振动。如果设备的传动精度要求特别高，可以在安装时先把紧定螺钉拧到半紧状态，手动转动电机轴几圈让联轴器自动找正同轴度，之后再分次拧紧两个紧定螺钉，避免因为安装同轴度差导致的转动卡顿、轴承额外受力磨损的问题。另外中间的弹性块属于易损件，长期使用后如果出现弹性下降、磨损的情况，可以直接拆开两端轴套更换同规格的弹性块，不需要整体更换联轴器，后期维护成本很低。

这类小规格变径联轴器的出现，其实就是解决了小型精密设备里英制轴电机和公制传动件的匹配痛点，之前很多设计师遇到轴径不匹配的情况，要么自己车削轴套做转接，要么选用刚性联轴器硬连，前者装配麻烦同轴度难保证，后者容易因为安装偏差导致轴承过早损坏，而这种带弹性缓冲的夹紧式变径联轴器，刚好平衡了安装便利性、传动精度和成本，是小型精密传动场景里非常实用的连接件。
