在低空无人飞行器、小型悬停作业设备的动力系统设计中,螺旋桨作为直接将电机旋转扭矩转化为气动推力的核心执行部件,其气动外形、安装匹配度直接决定整机的悬停稳定性、续航表现与载荷能力。这款双叶螺旋桨的设计,首先围绕小型多旋翼无人机、桌面级悬停实验平台的实际使用需求展开,针对日常作业中常见的动力匹配痛点做了结构优化。
从实际应用场景来看,这类螺旋桨适配轴距250mm-450mm区间的中小型多旋翼无人机,可用于航拍作业、小型物资投送、高校航空实验平台、室内悬停演示设备等场景,也可作为小型垂直起降固定翼无人机的悬停动力旋翼使用。在设计初期,首先明确了核心功能边界:需要在标准海平面大气压环境下,搭配转速区间为6000rpm-12000rpm的外转子无刷电机,单桨最大静推力不低于1.2kg,同时保证桨叶转动过程中的动平衡精度,避免高速转动时产生的振动传递到机身,影响飞控传感器的采样精度与航拍画面的稳定性。

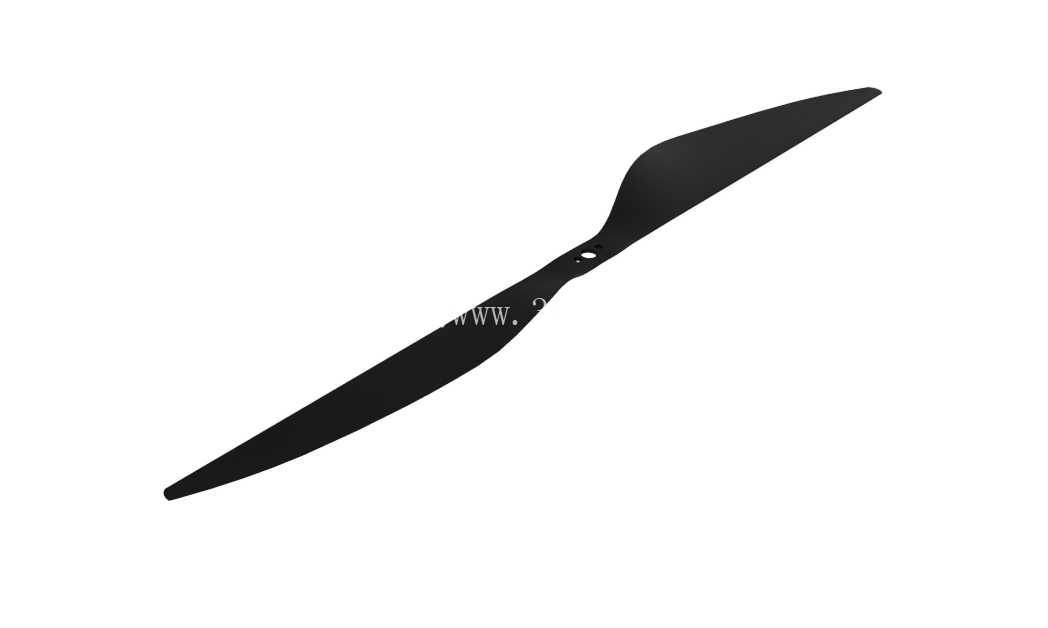

外形设计上采用了经典的高效双叶布局,桨叶从根部到梢部做了连续的翼型变化:根部区域弦长较大,翼型厚度更高,主要承担扭矩传递的结构强度需求,避免电机急加速、急减速过程中桨根出现应力断裂;从桨根向桨梢延伸的过程中,弦长逐步收窄,翼型厚度逐渐降低,同时配合非线性的扭转角设计,让不同半径位置的桨叶截面在转动时都能保持合适的迎角,减少翼尖涡流带来的气动损失,提升整体动力效率。桨叶前缘做了钝化处理,相比尖锐前缘的设计,在轻微擦碰、小颗粒撞击时不容易出现豁口,提升户外作业的耐用性;后缘则做了0.3mm的薄化处理,优化气流脱离特性,降低高速转动时的气动噪音。
安装边界的设计充分考虑了现有主流动力套装的适配性:桨叶中心的安装孔采用标准6mm通孔设计,可直接适配市面上绝大多数M5、M6规格的电机桨座,安装孔周边做了局部加厚处理,厚度达到3mm,避免锁紧桨夹时局部压应力过大导致桨根开裂;桨叶中心到两端梢部的总长度为254mm,即10英寸规格,对应桨距为4.5英寸,转动时的最大扫掠直径为256mm,安装时需要保证相邻机臂的桨叶扫掠区域间距不小于15mm,避免高速转动时出现打桨故障。桨叶整体采用等强度设计思路,通过截面厚度的渐变调整,让桨叶在最大拉力工况下,各个截面的弯曲应力保持在相近区间,在保证结构强度的前提下尽可能降低桨叶自身重量,单只桨叶重量控制在12g±0.5g,减少电机转动时的转动惯量,提升动力响应速度。
设计过程中针对动平衡做了专项优化:在三维建模阶段就通过质量属性评估,对两侧桨叶的质量分布做对称调整,避免后续生产完成后需要大量粘贴平衡配重;桨叶表面的曲面做了G2连续处理,保证气流沿桨叶表面流动时不会出现突兀的分离,降低紊流带来的振动。针对3D打印制作的场景,桨叶的最小壁厚设置为1.2mm,既满足FDM打印的最小壁厚要求,也能保证PLA、PETG等常见3D打印材料制作的桨叶具备足够的结构强度,打印时建议采用0.15mm层厚、45%以上填充率,安装前需要再次做动平衡校准,避免高速转动时出现共振。
在实际装机使用时,需要注意螺旋桨的正反桨匹配,这款桨为正桨(CCW逆时针旋转),需要对应搭配同规格反桨组成对角动力组,安装时要保证桨叶夹紧无旷量,锁紧后用手转动桨叶检查与机臂、飞控线束、GPS支架等部件的安全间隙,全油门测试时需要观察桨叶转动轨迹是否存在形变偏摆,若出现明显的双轨迹现象则说明桨叶动平衡不达标或安装存在偏差,需要及时调整避免射桨故障。针对不同的作业场景,也可以在该模型基础上做针对性调整:比如用于长续航航拍场景时,可以适当加大桨根区域的翼型厚度,提升低速转动时的气动效率;用于竞速类穿越机场景时,可以适当缩短桨叶长度、加大桨距,提升高速转动时的动态响应速度。
