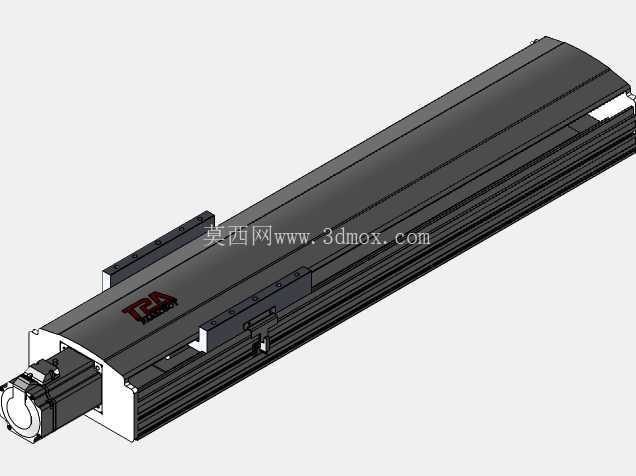

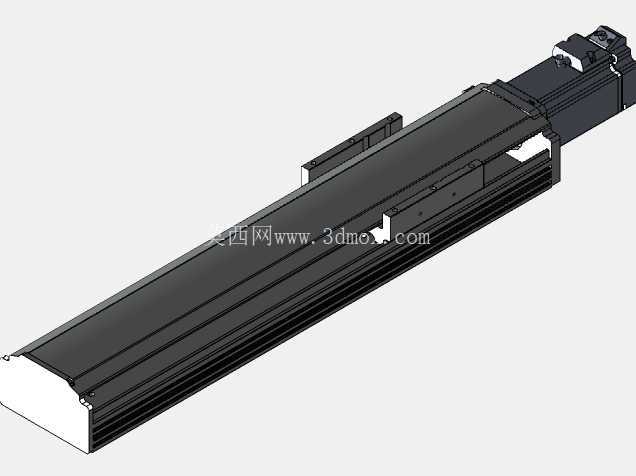

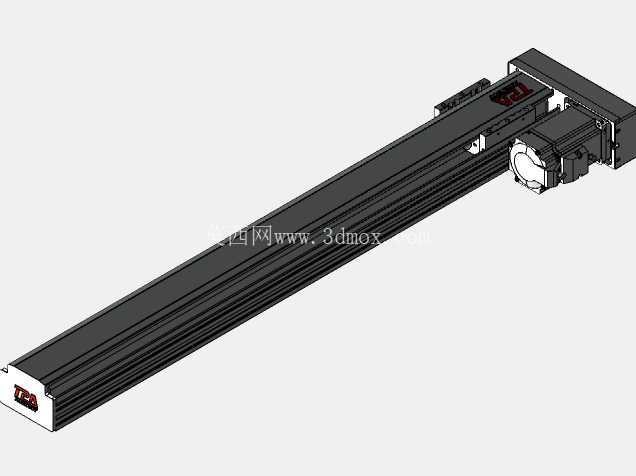

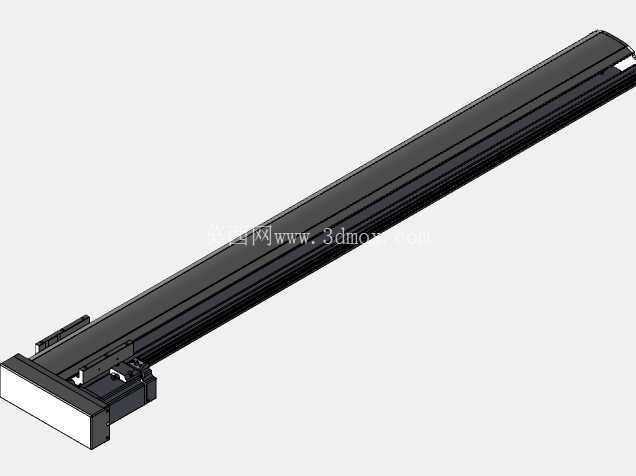

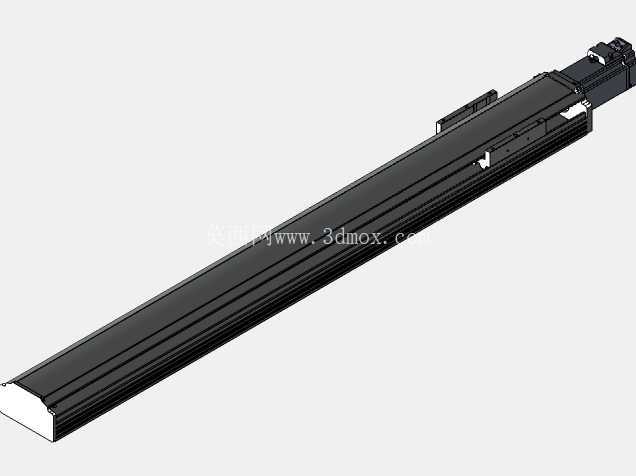

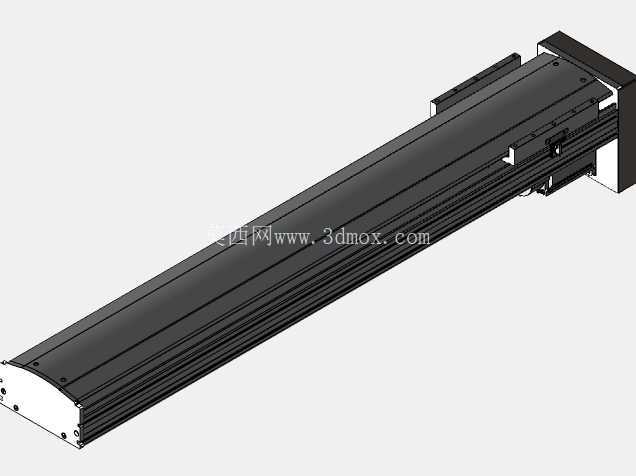

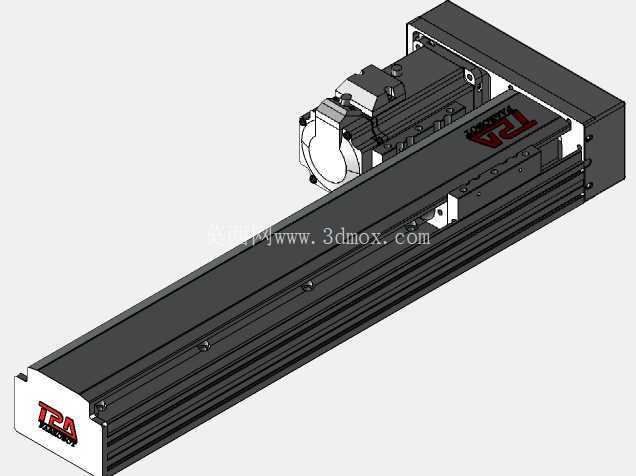

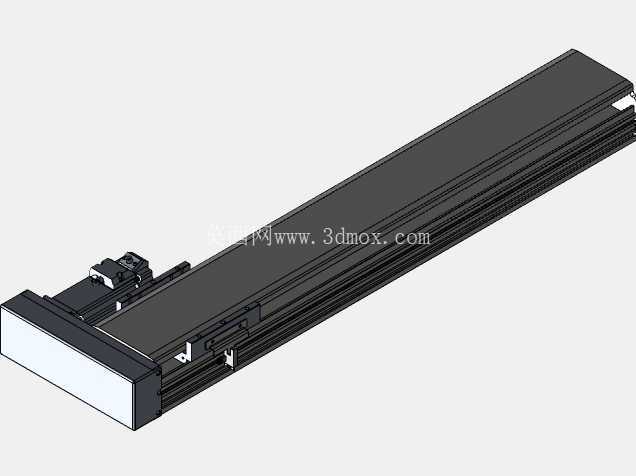

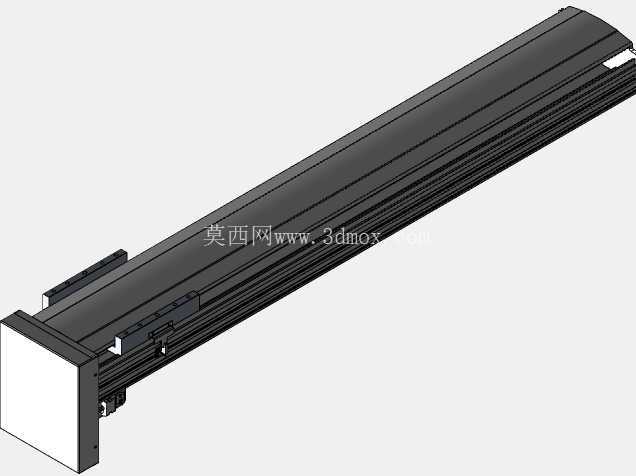

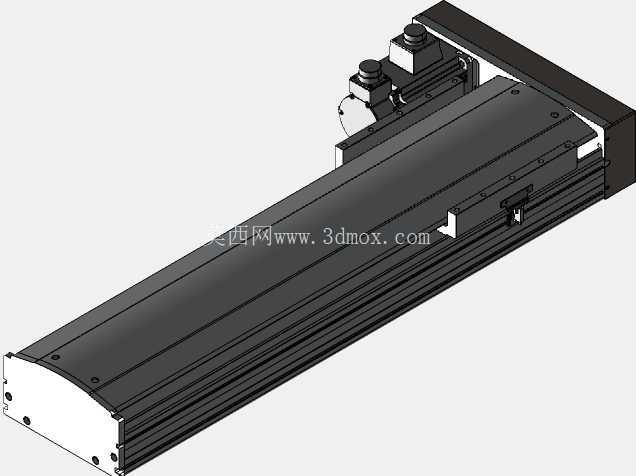

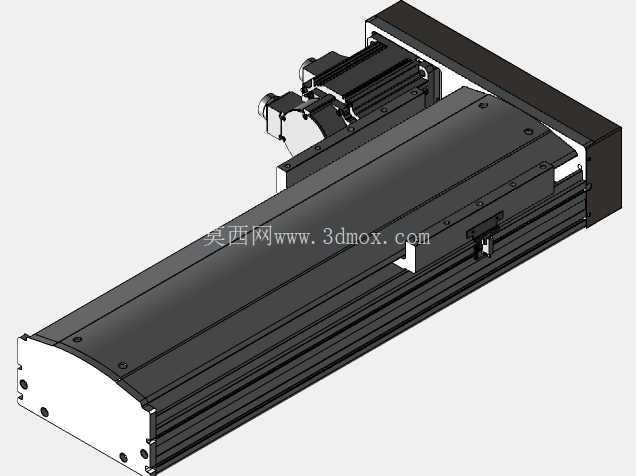

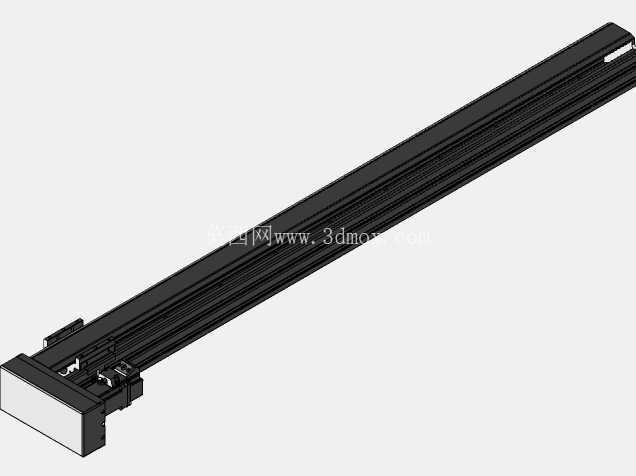

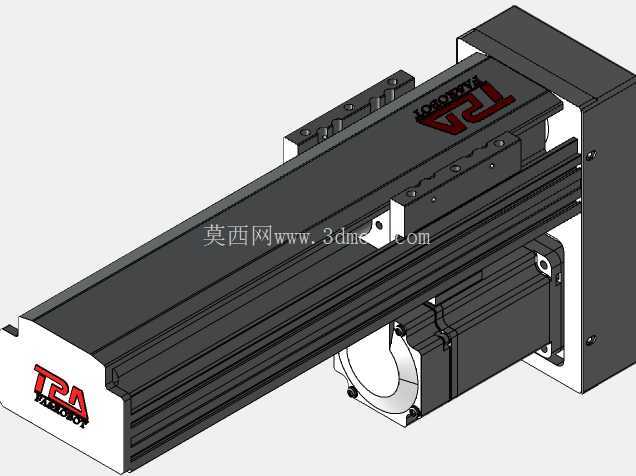

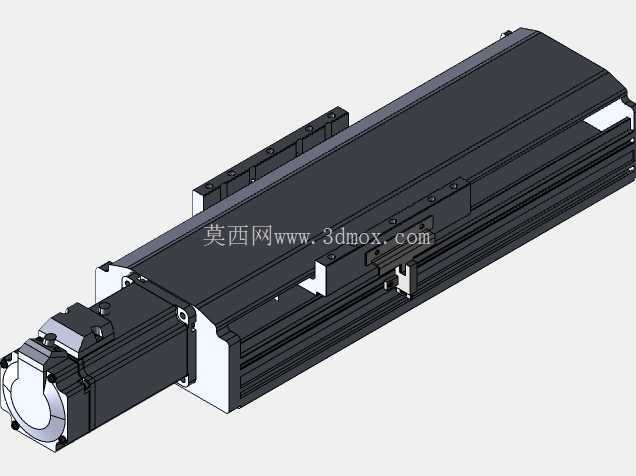

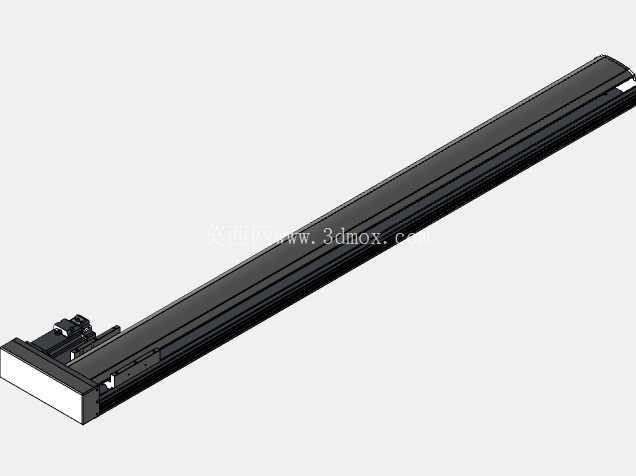

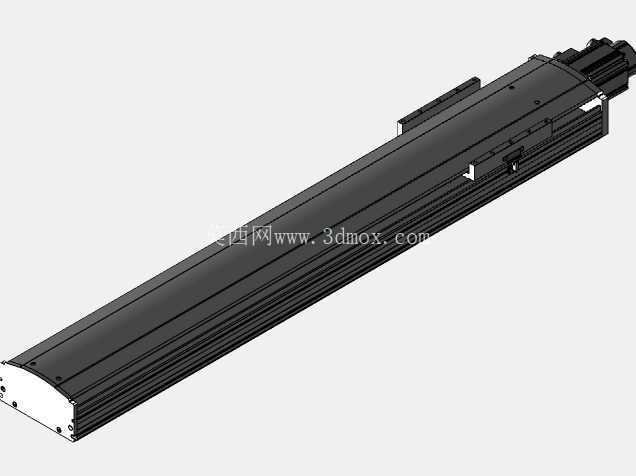

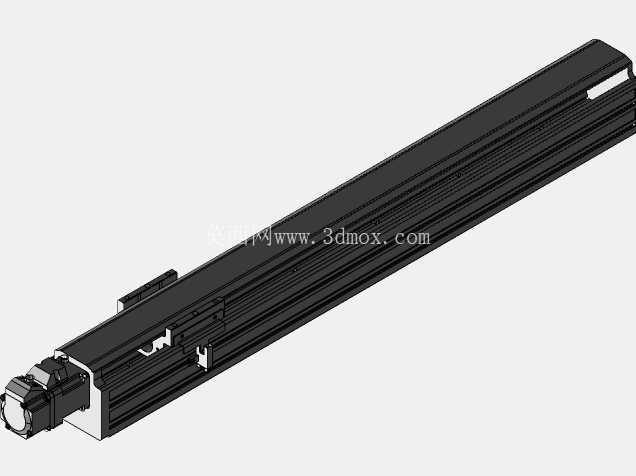

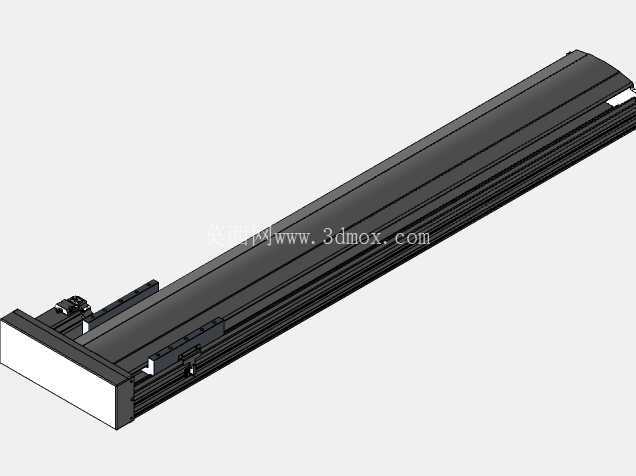

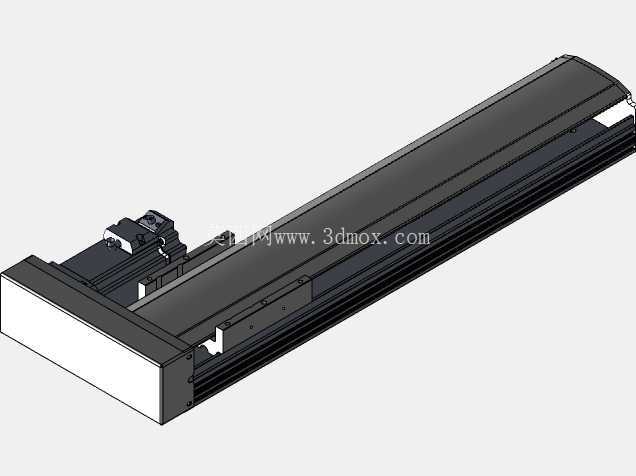

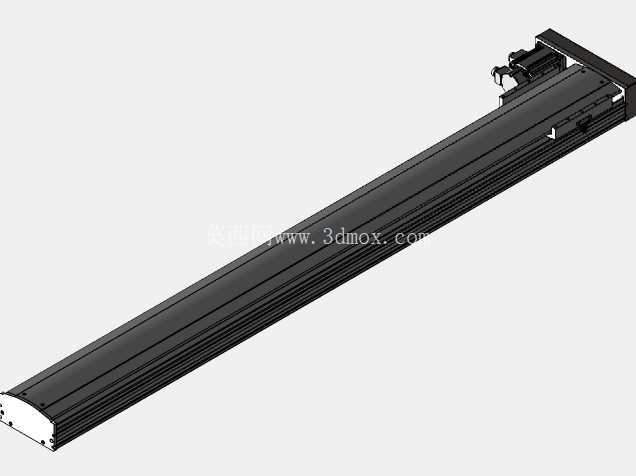

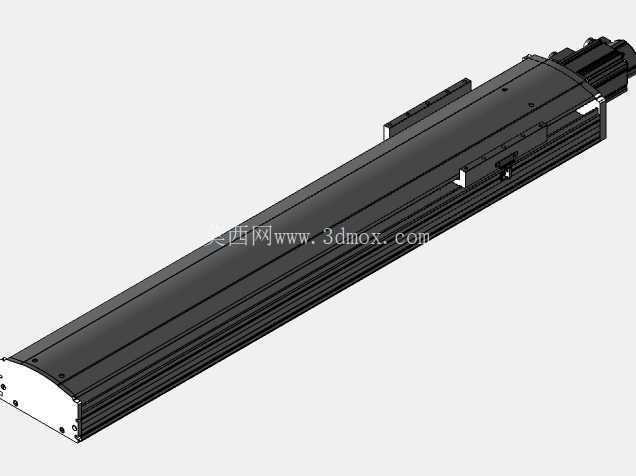

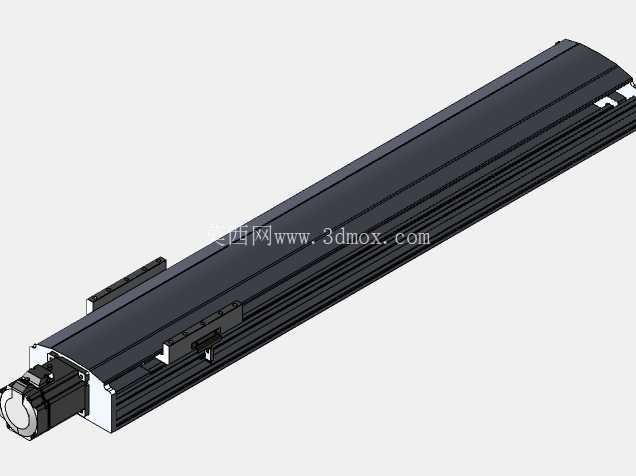

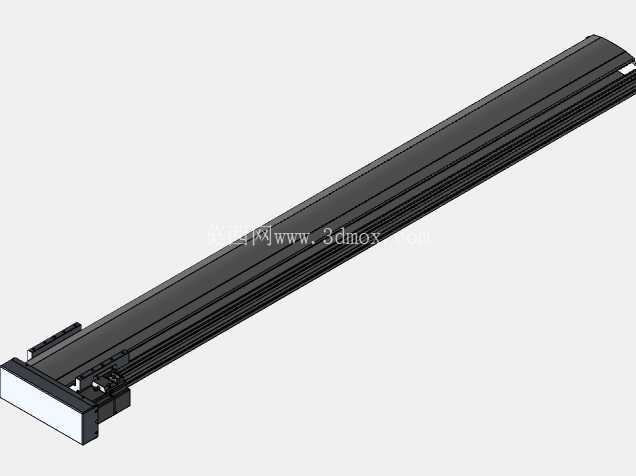

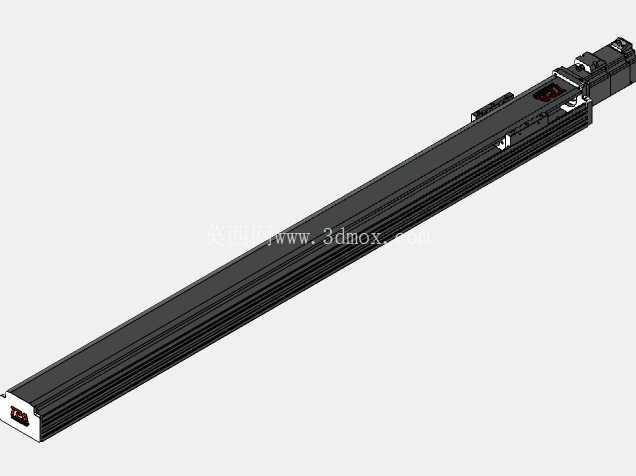

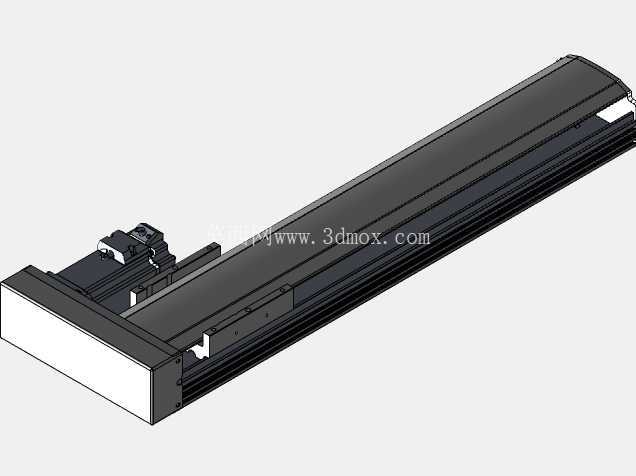

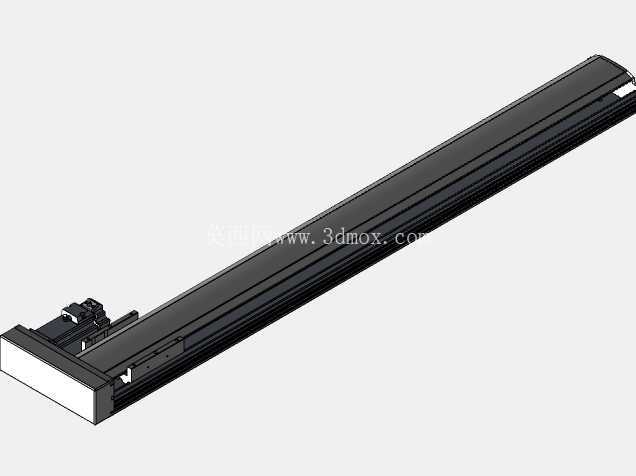

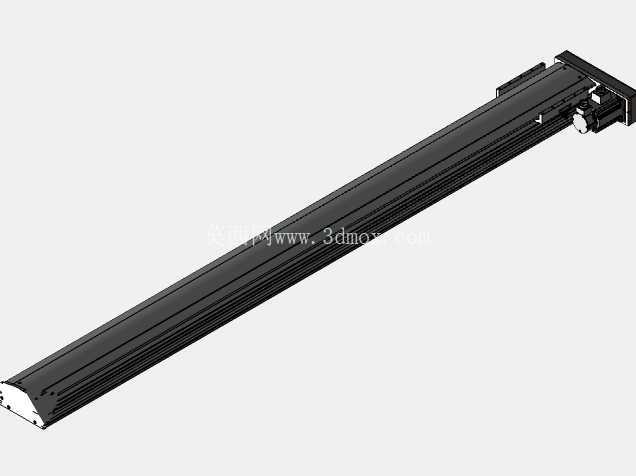

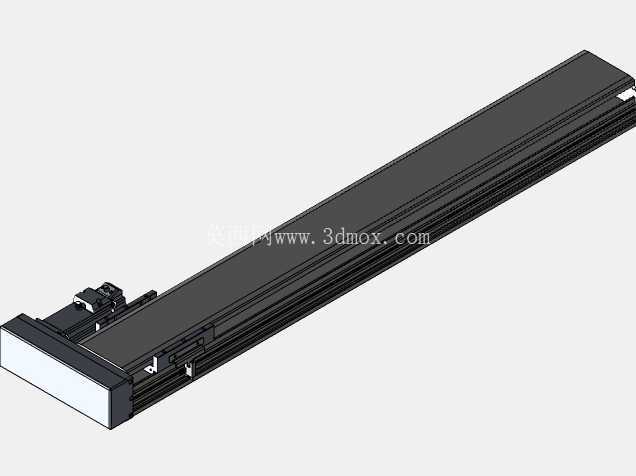

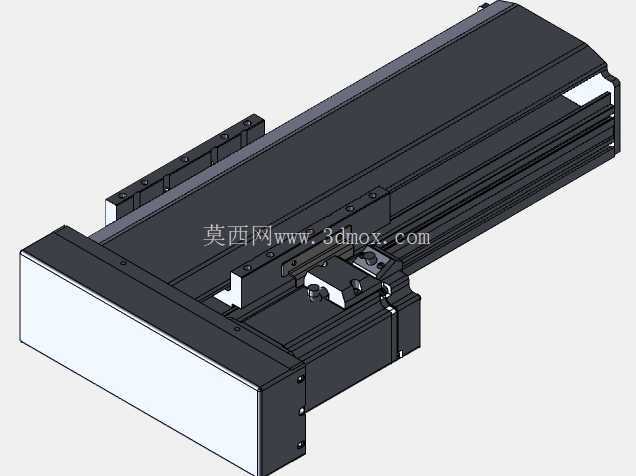

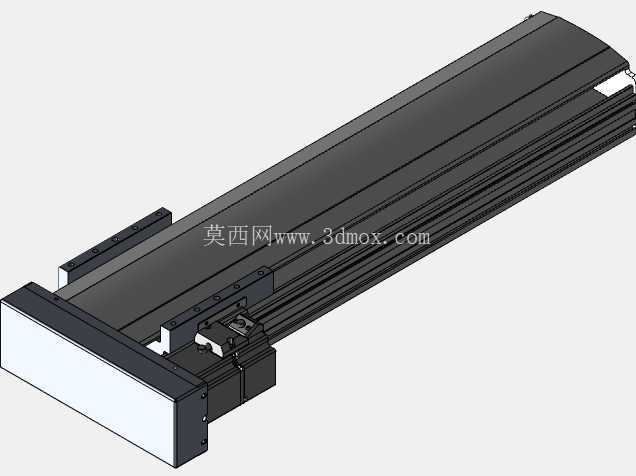

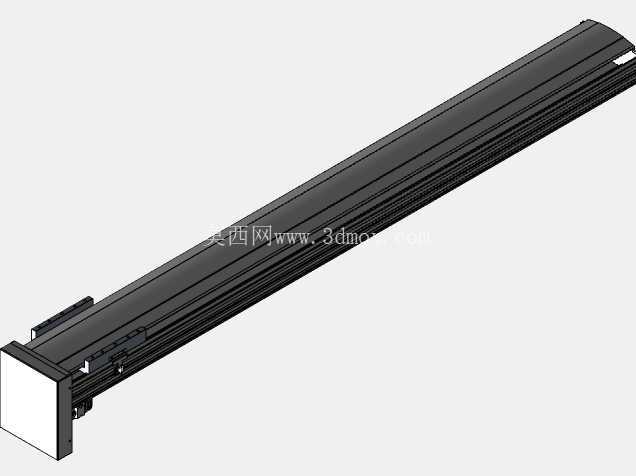

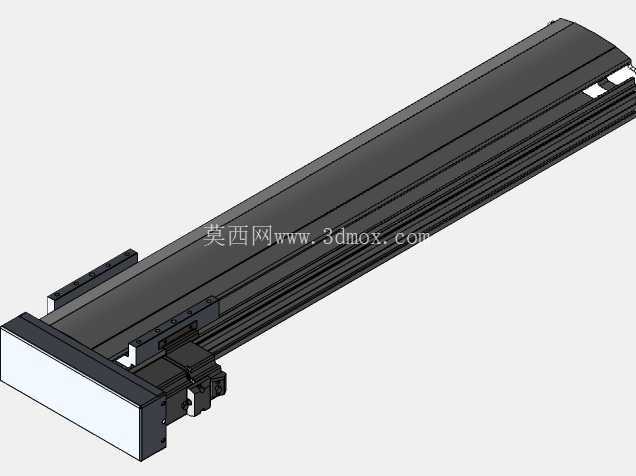

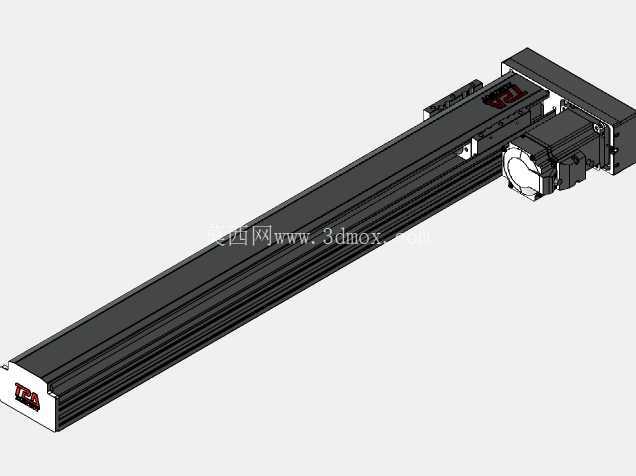

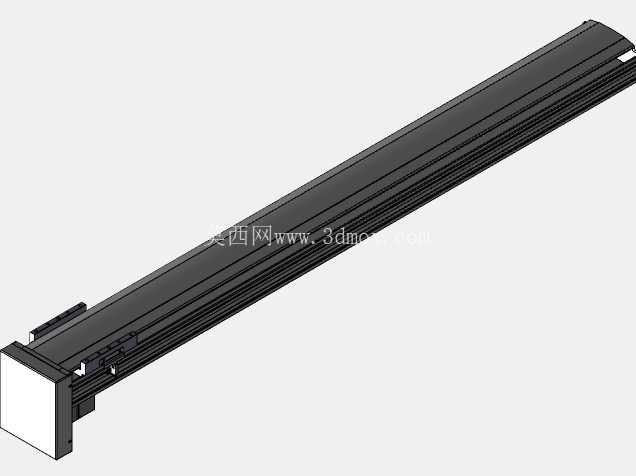

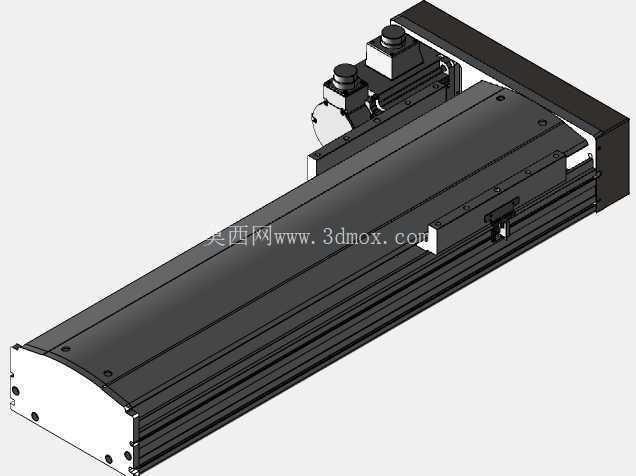

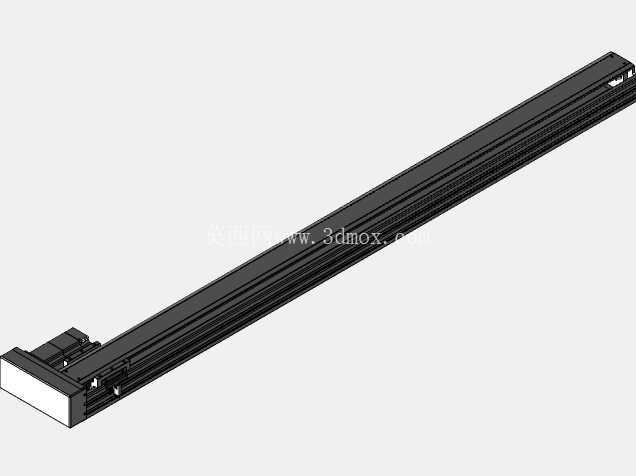

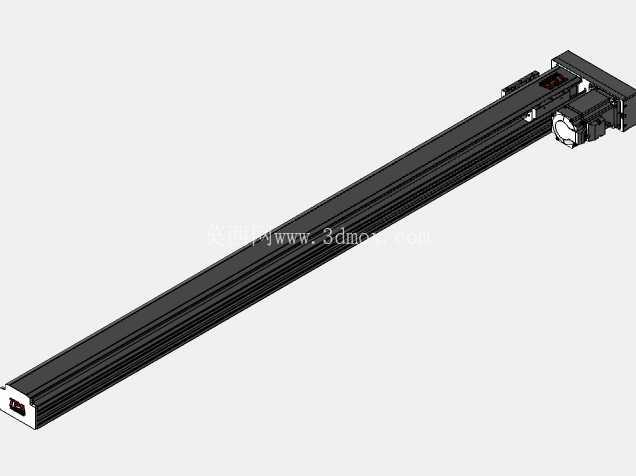

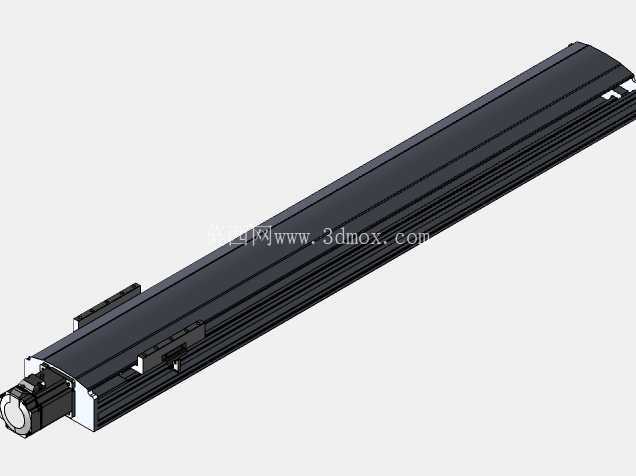

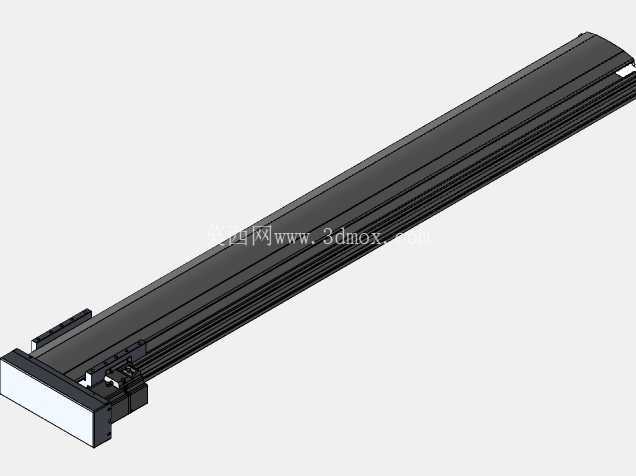

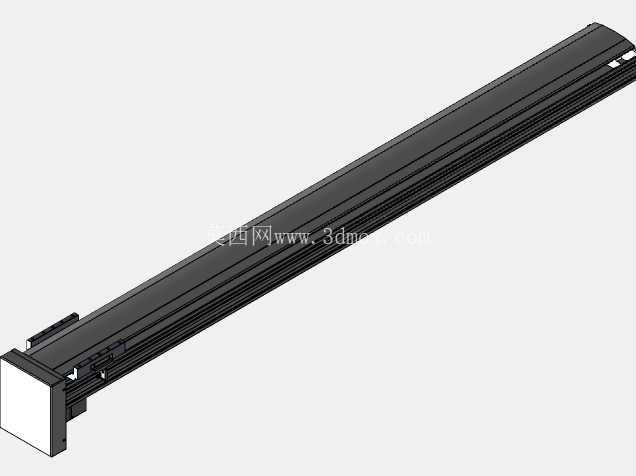

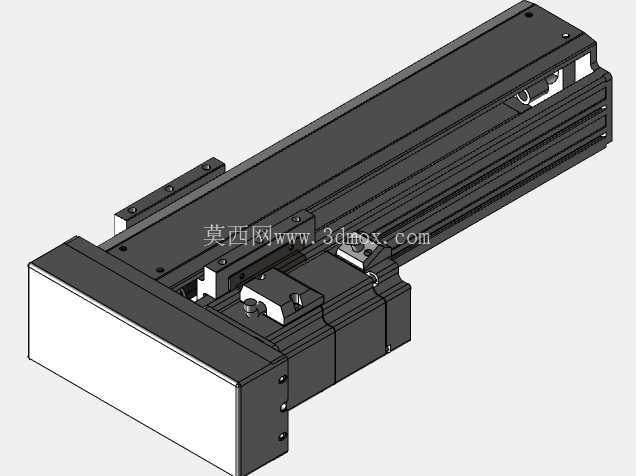

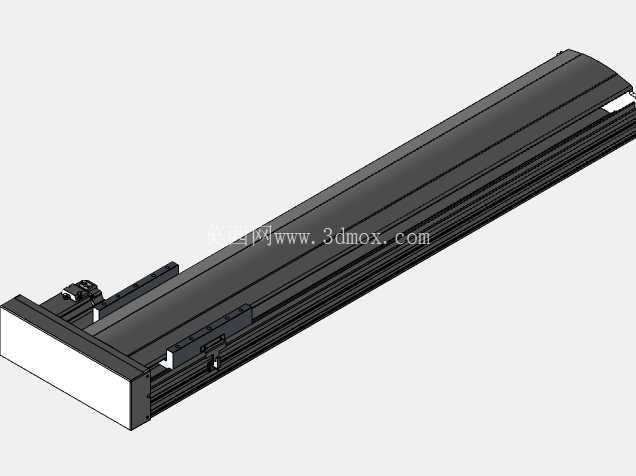

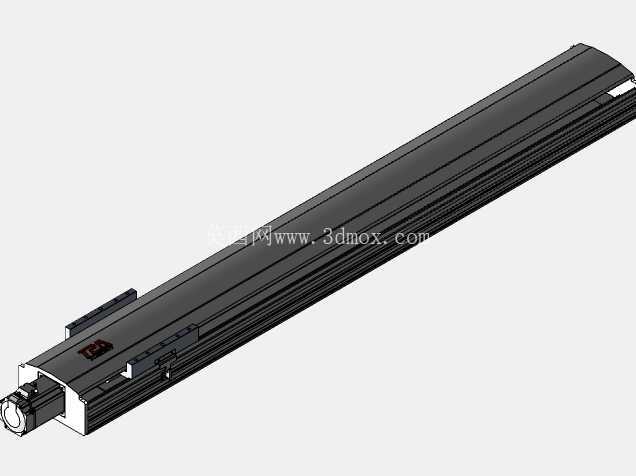

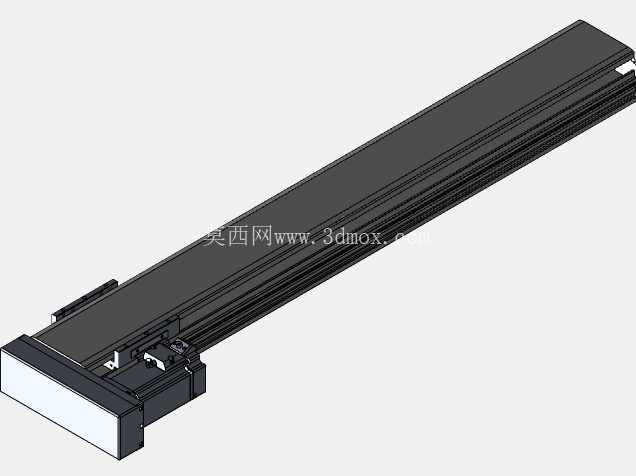

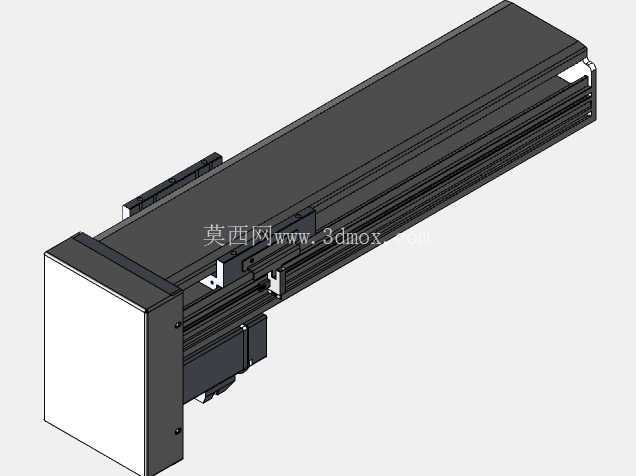

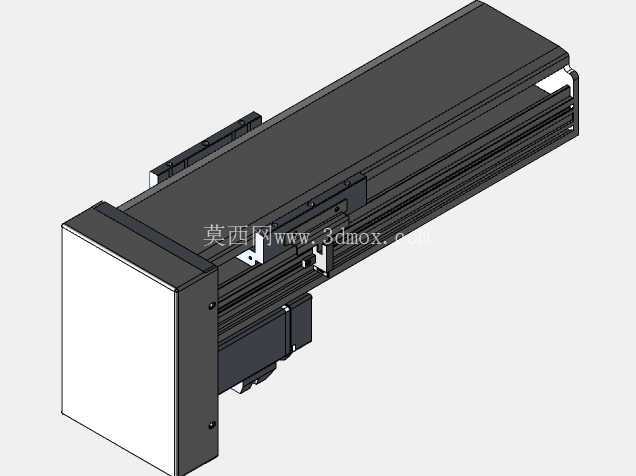

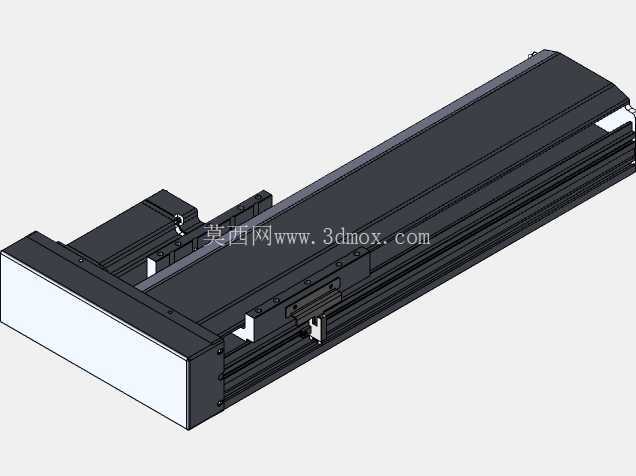

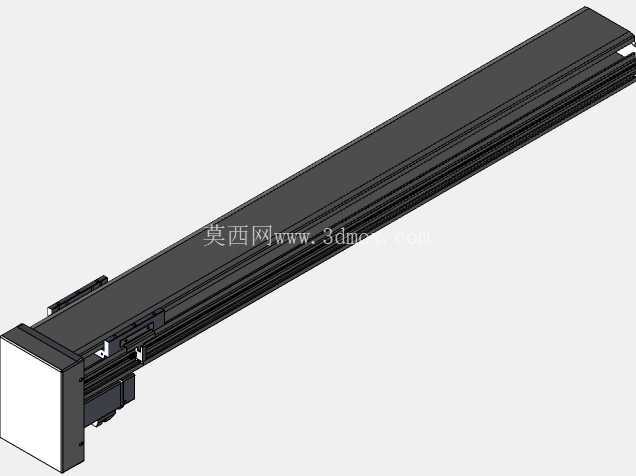

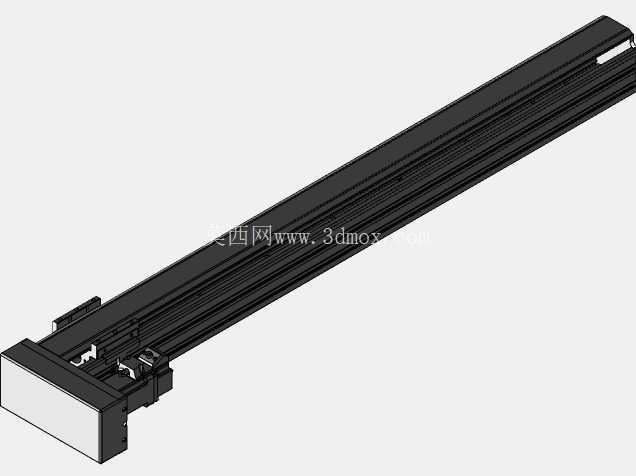

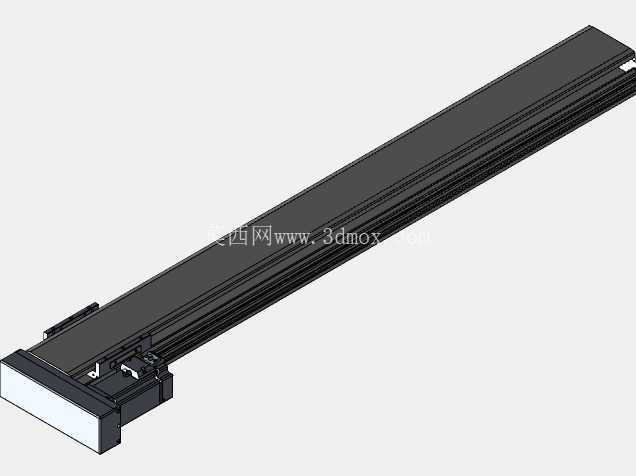

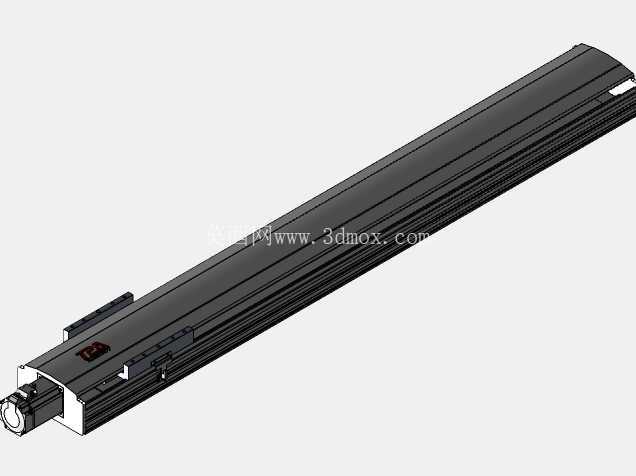

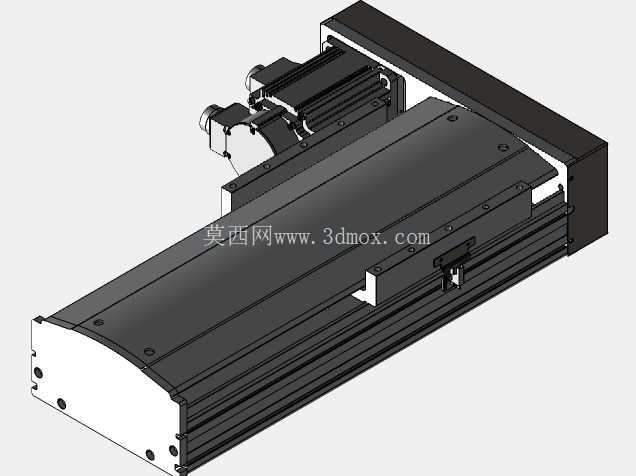

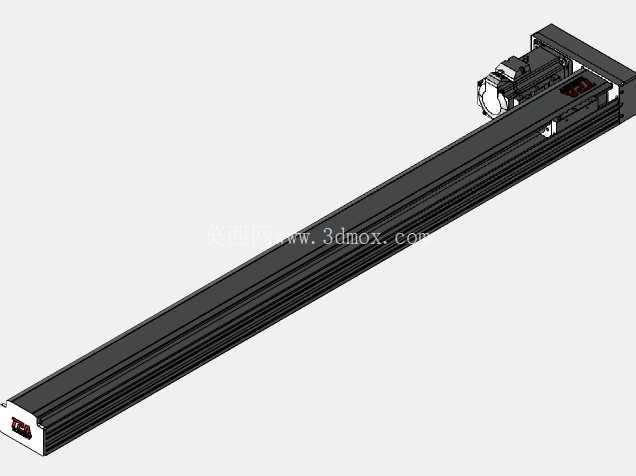

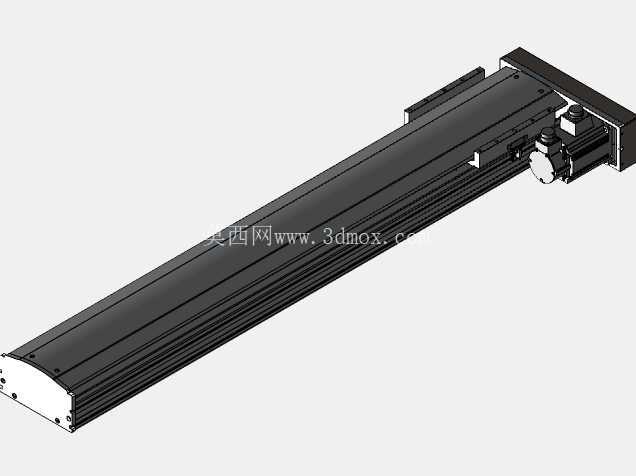

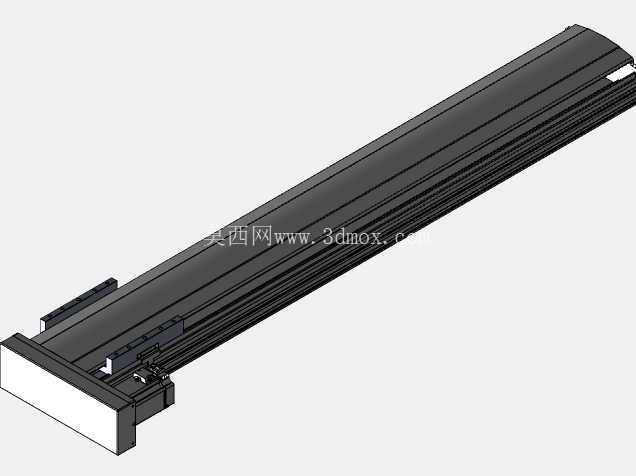

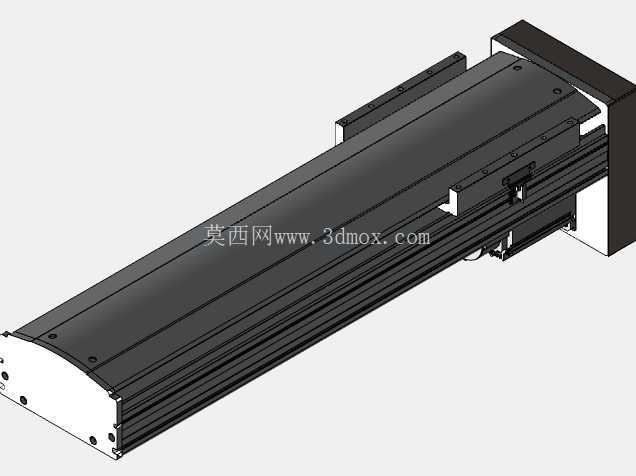

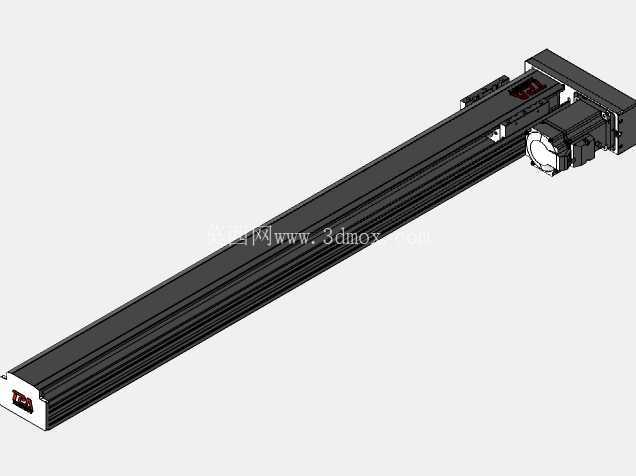

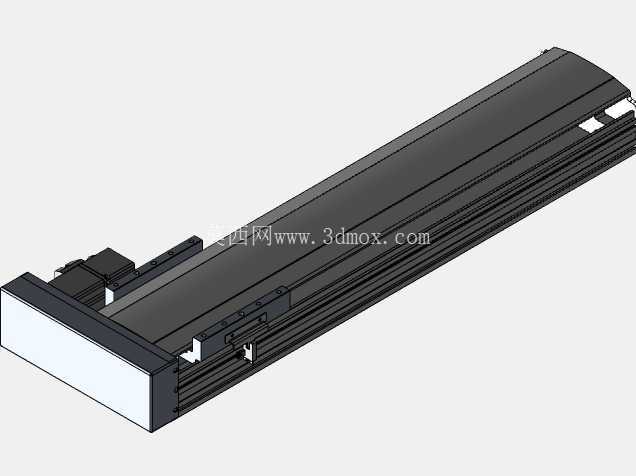

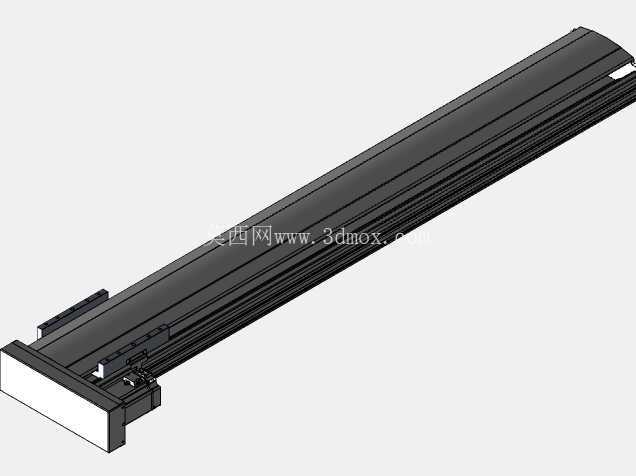

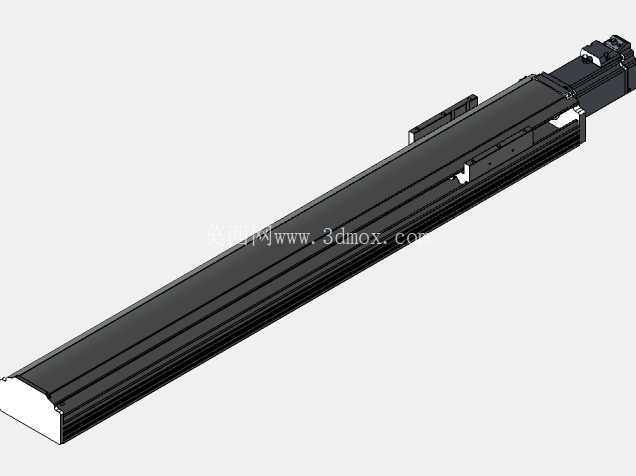

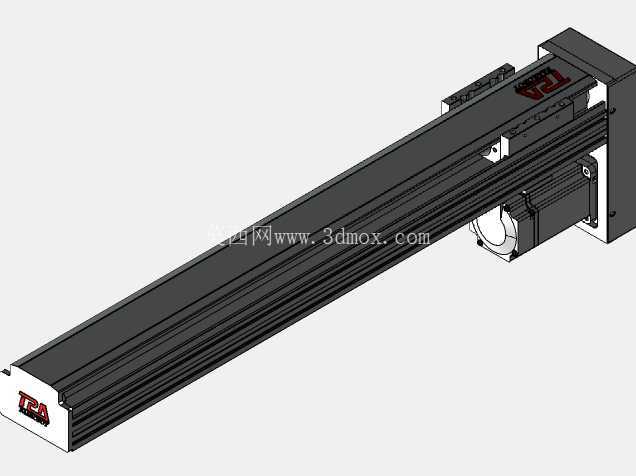

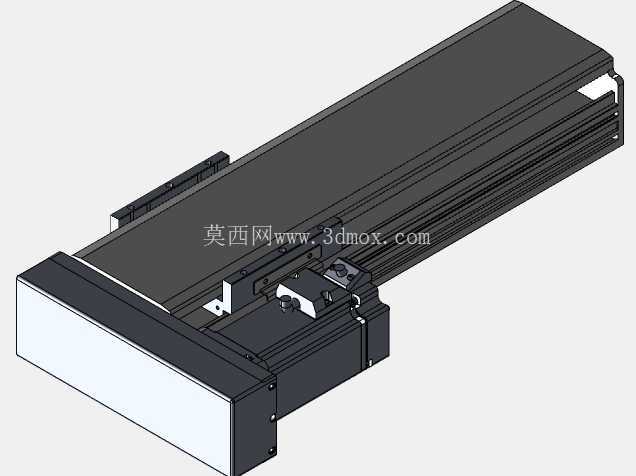

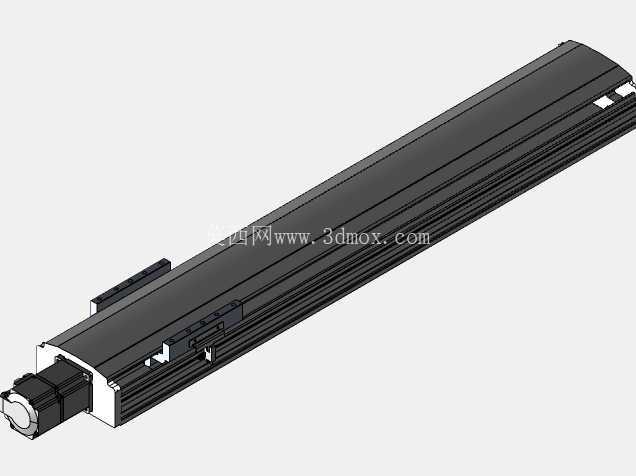

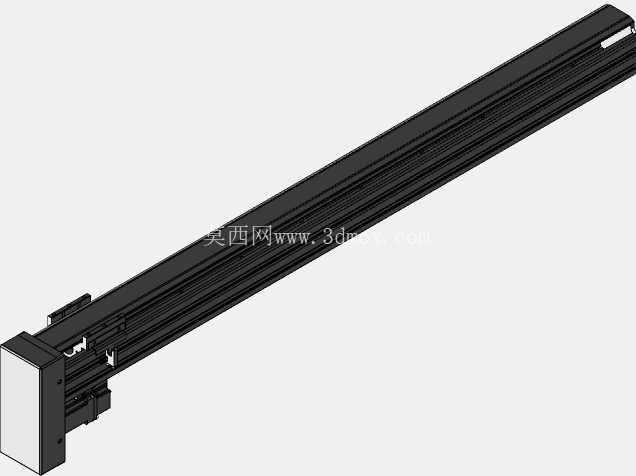

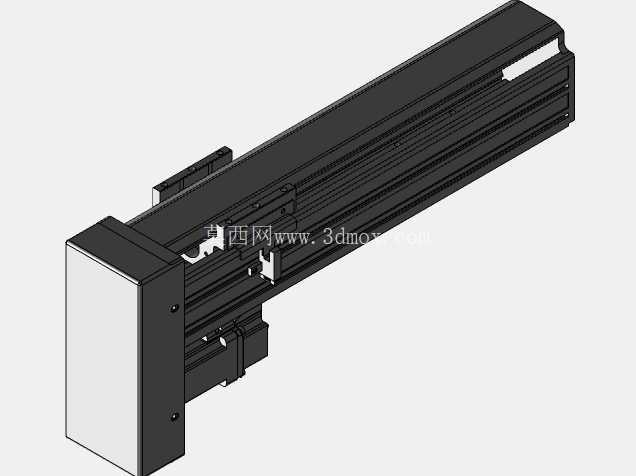

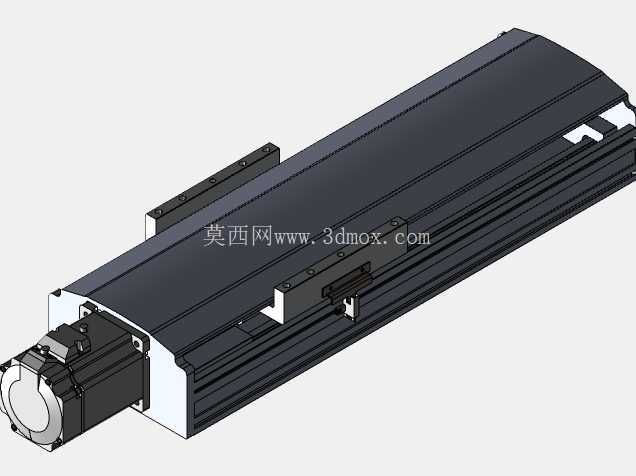

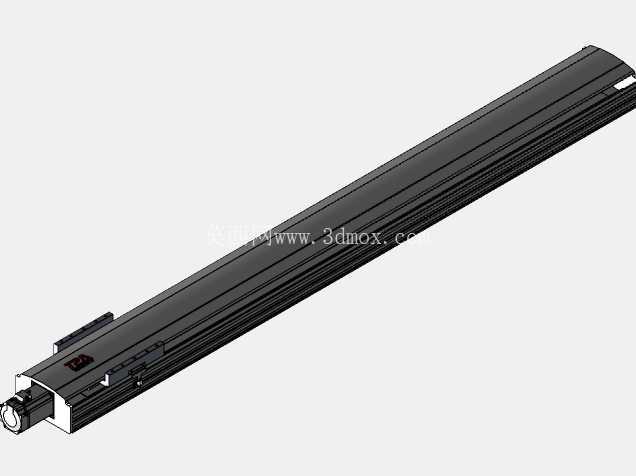

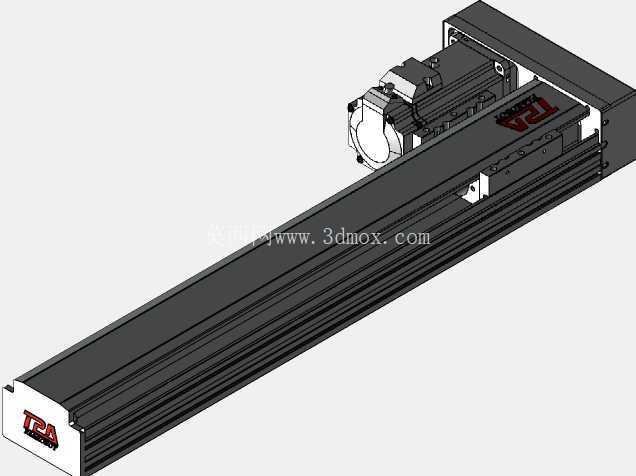

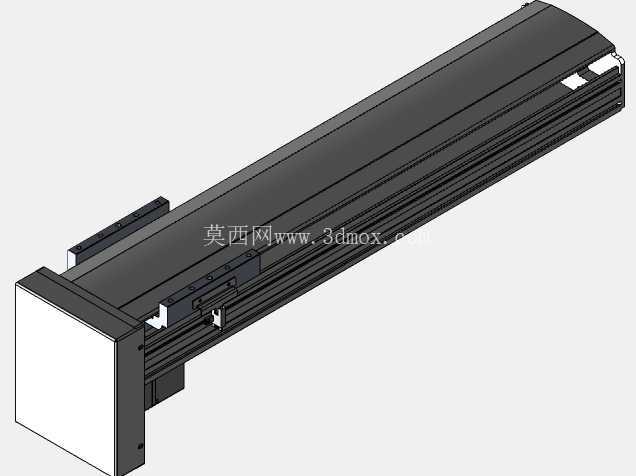

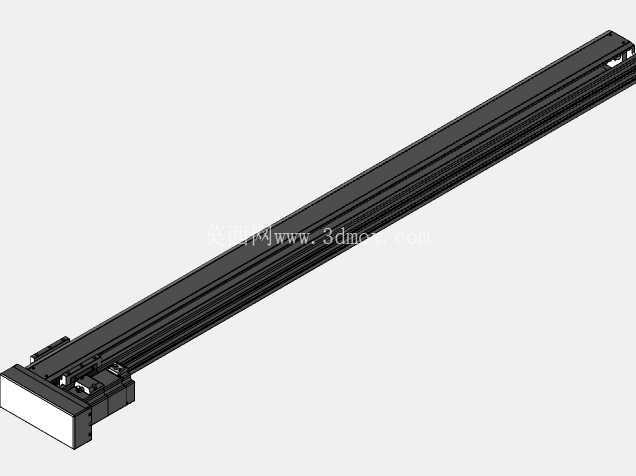

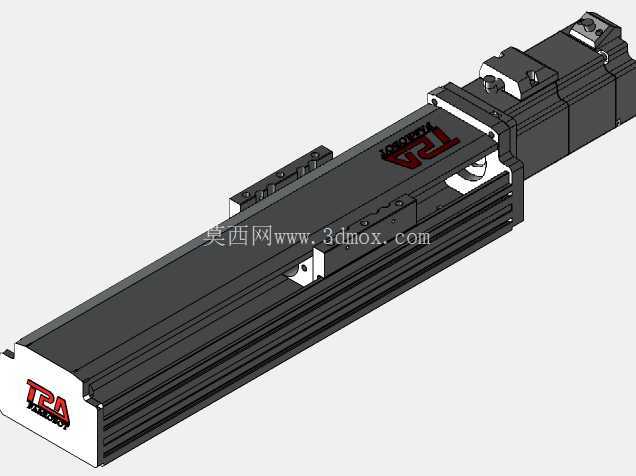

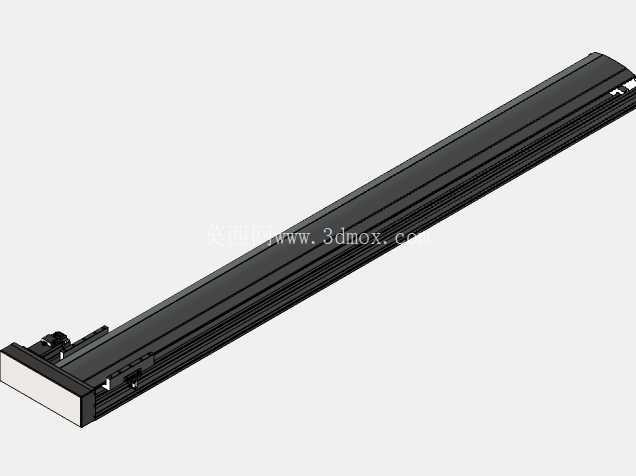

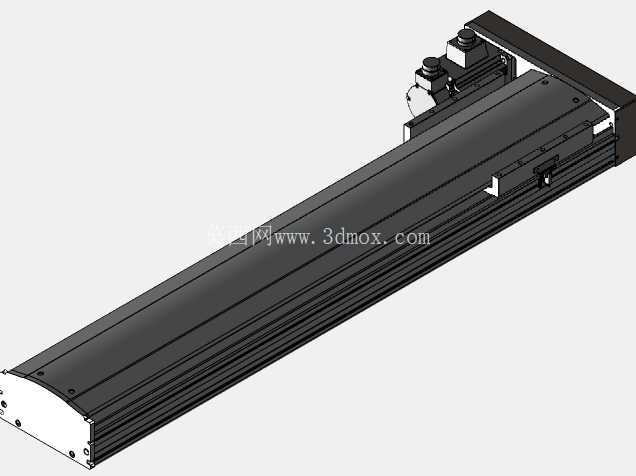

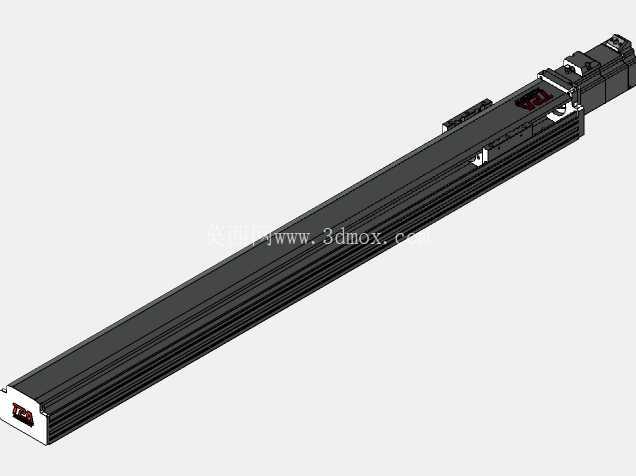

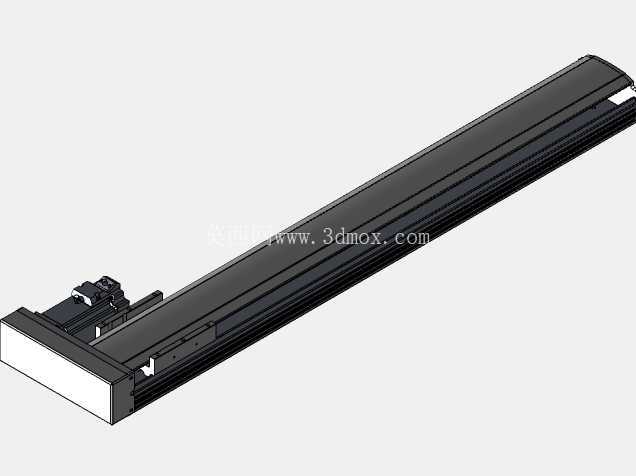

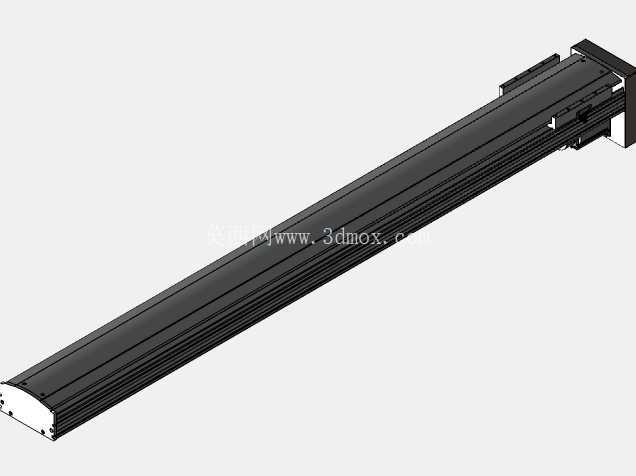

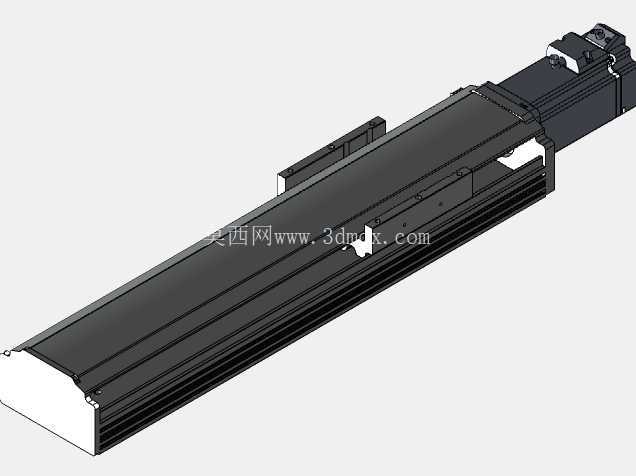

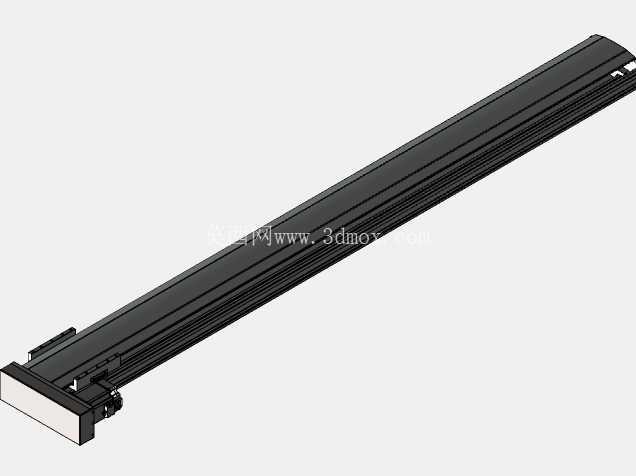

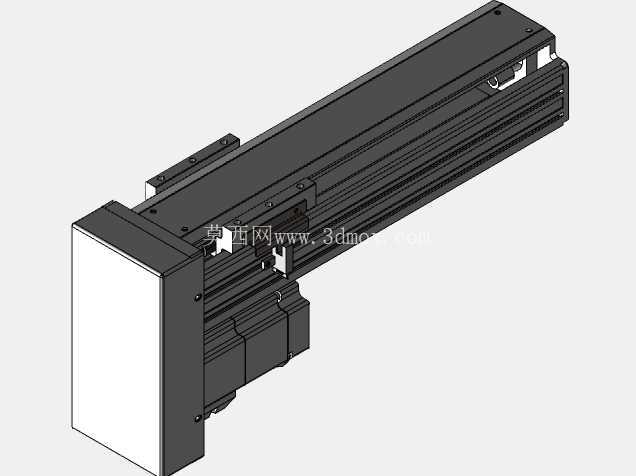

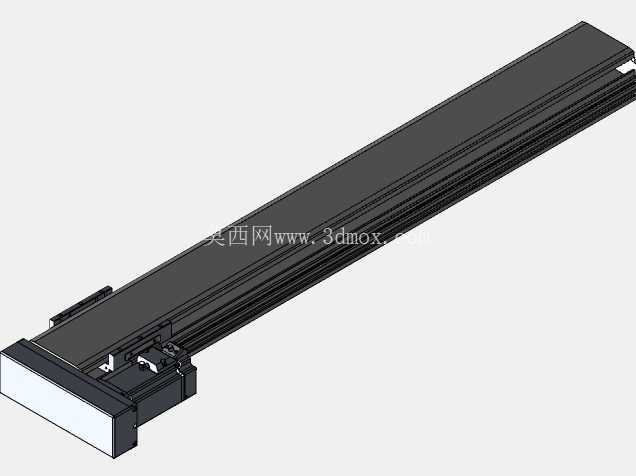

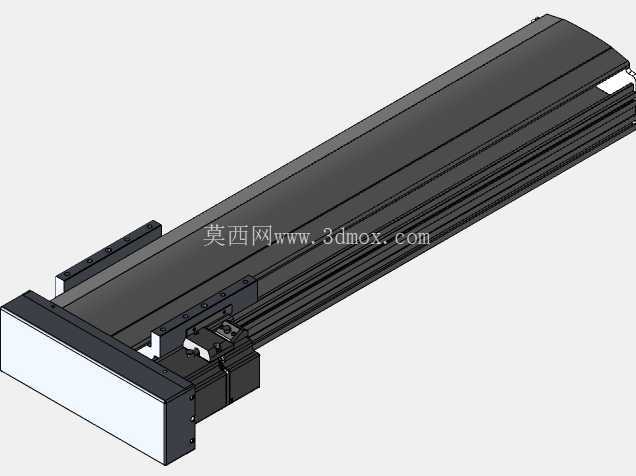

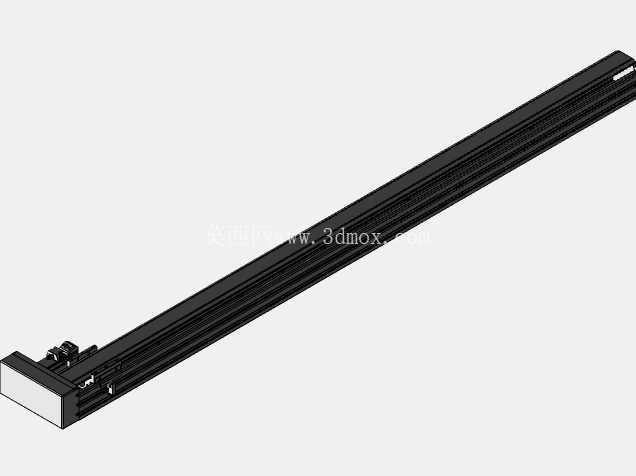

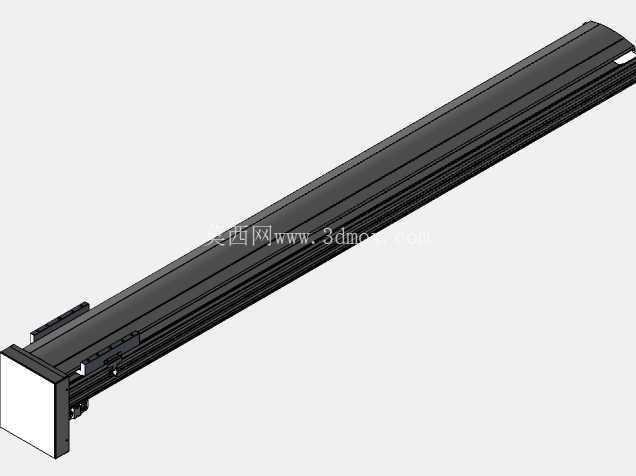

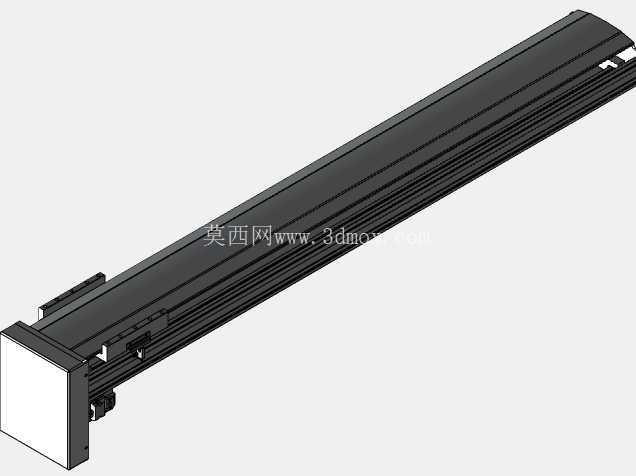

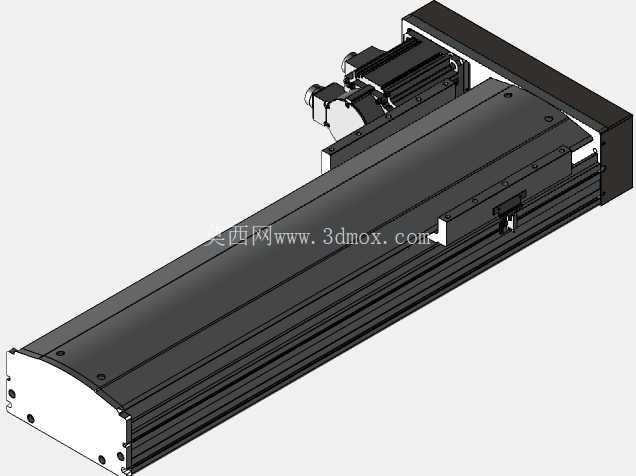

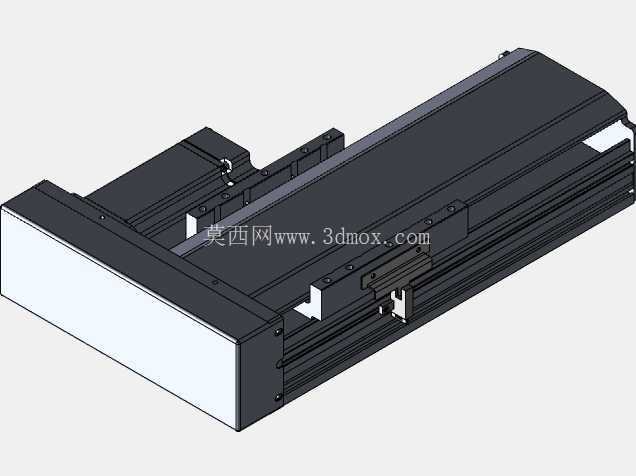

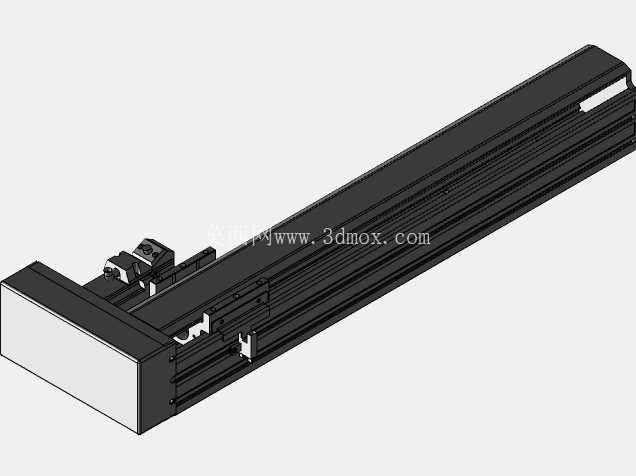

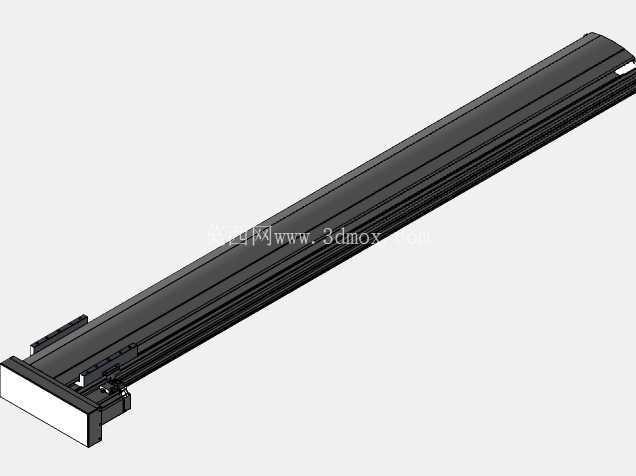

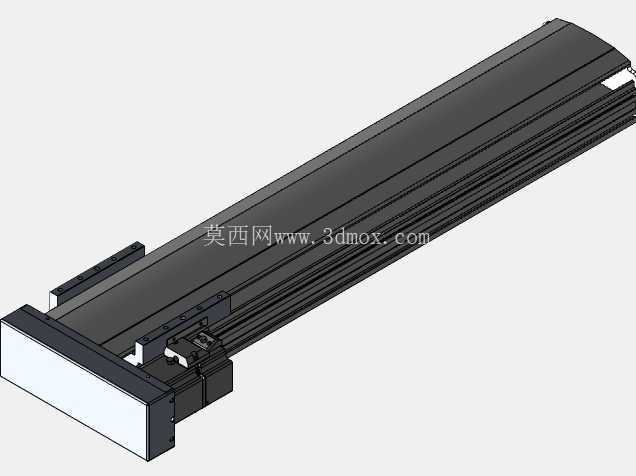

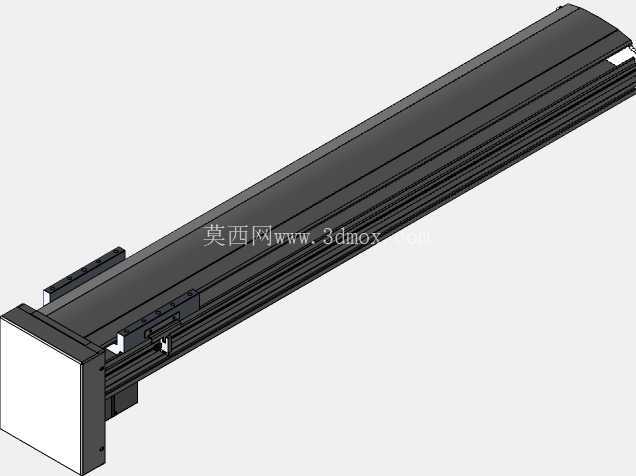

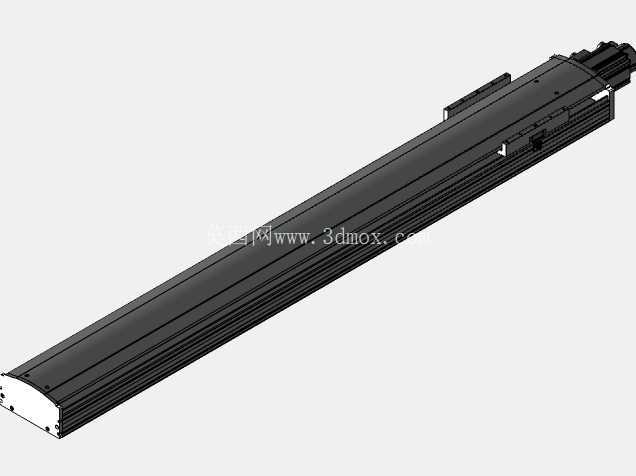

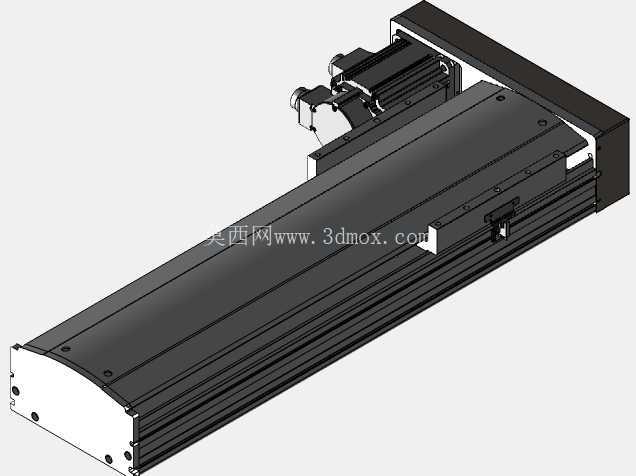

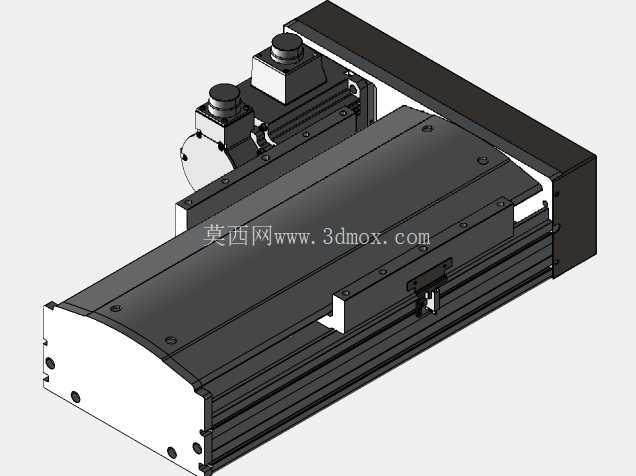

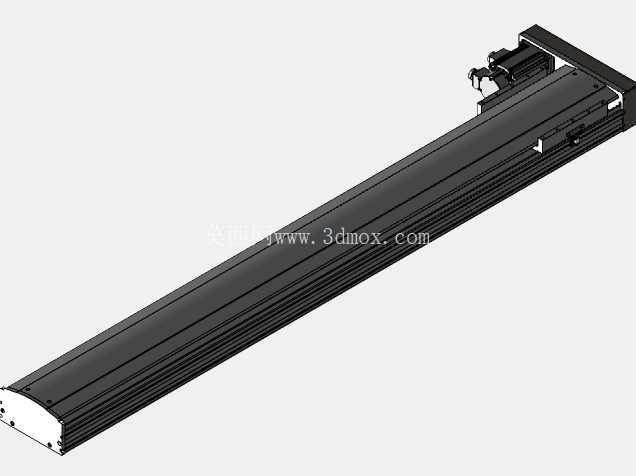

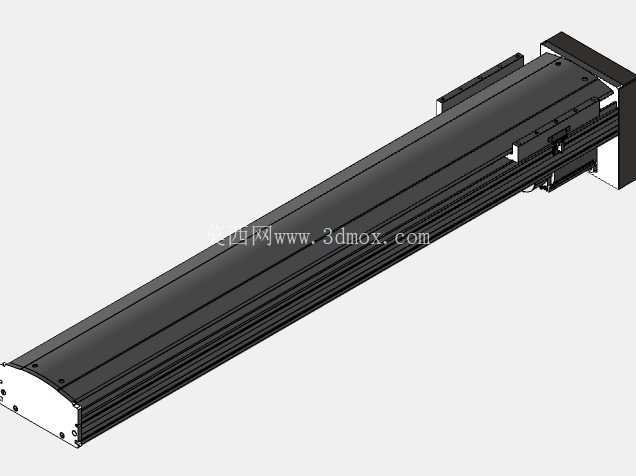

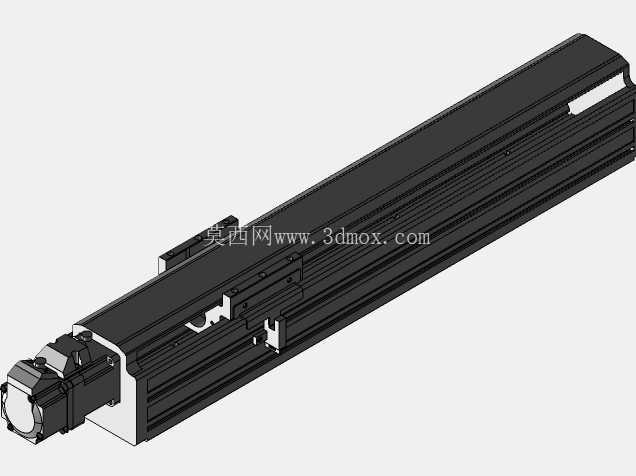

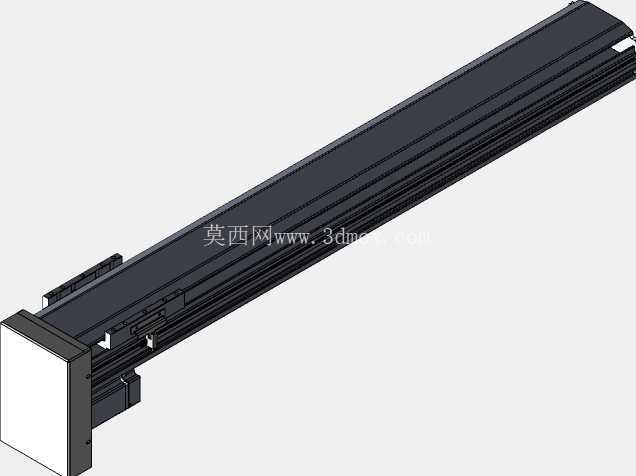

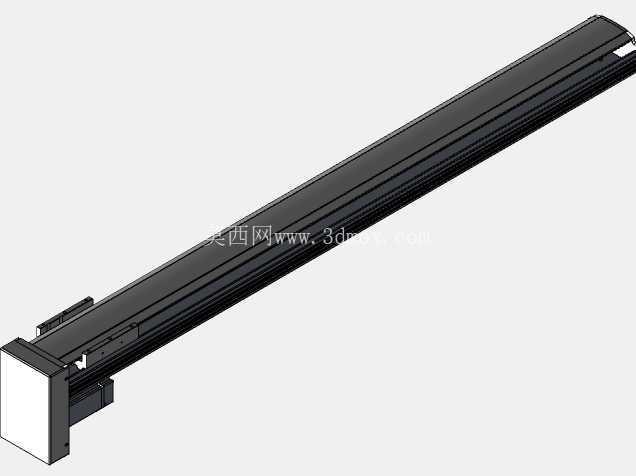

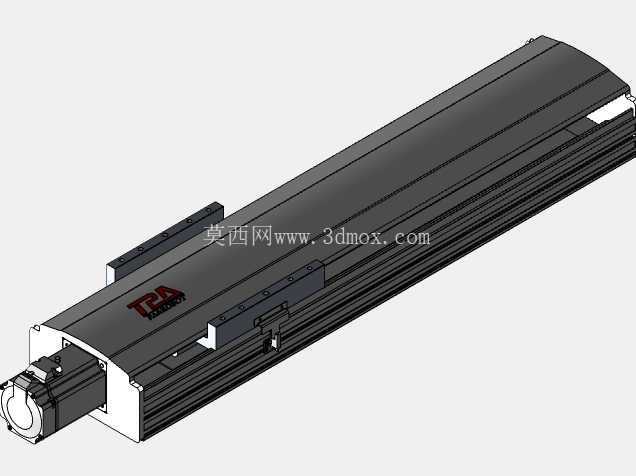

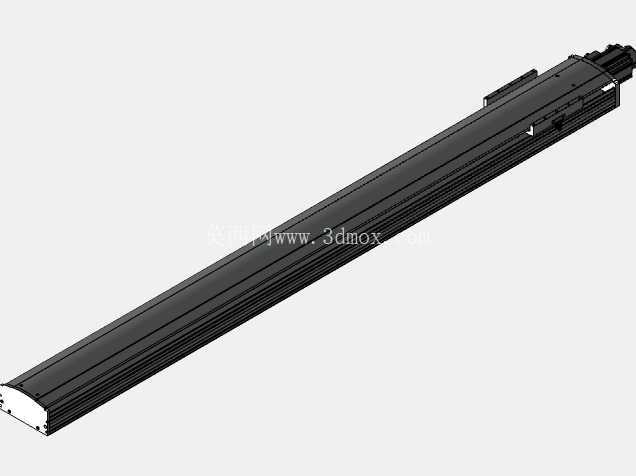

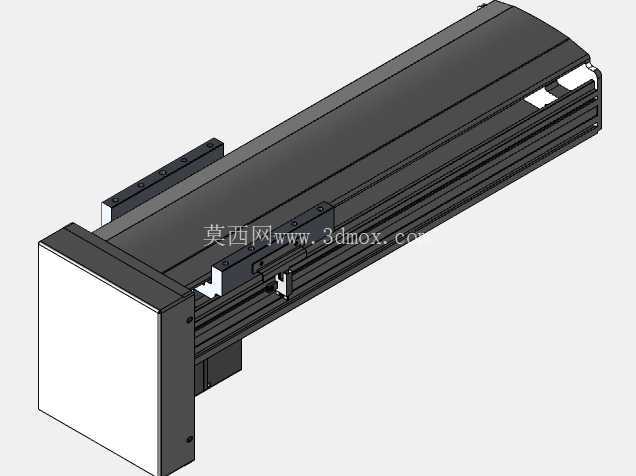

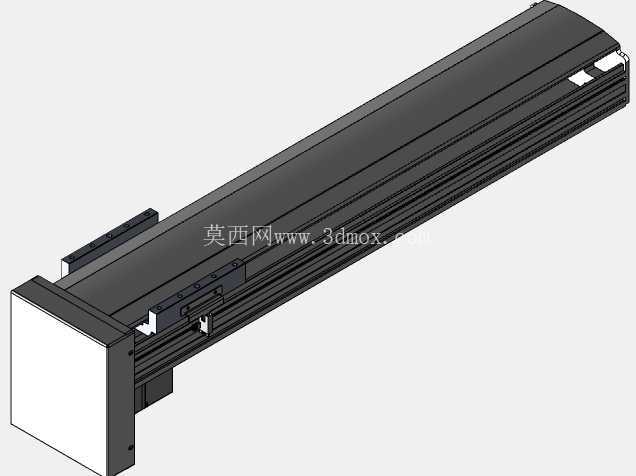

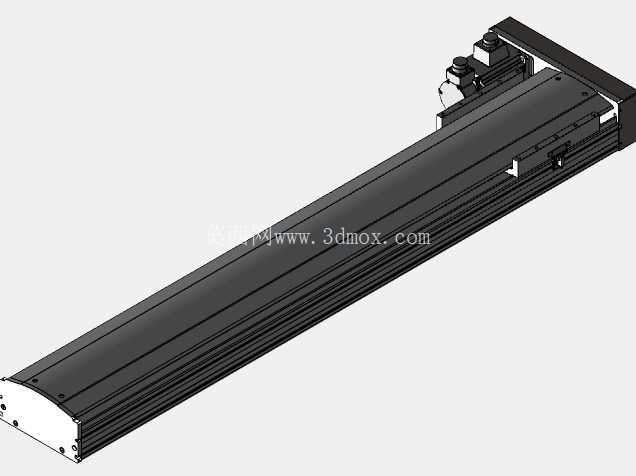

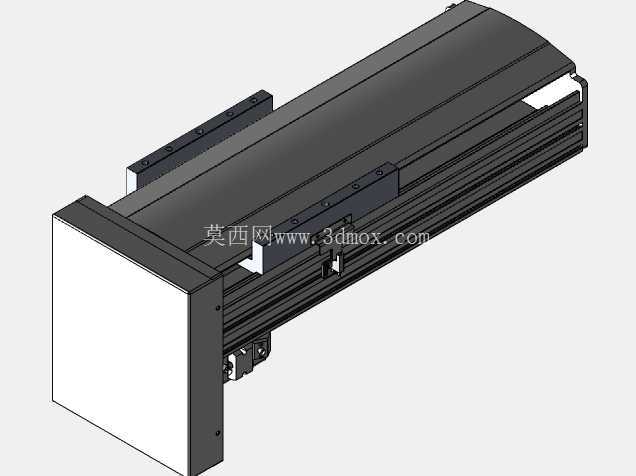

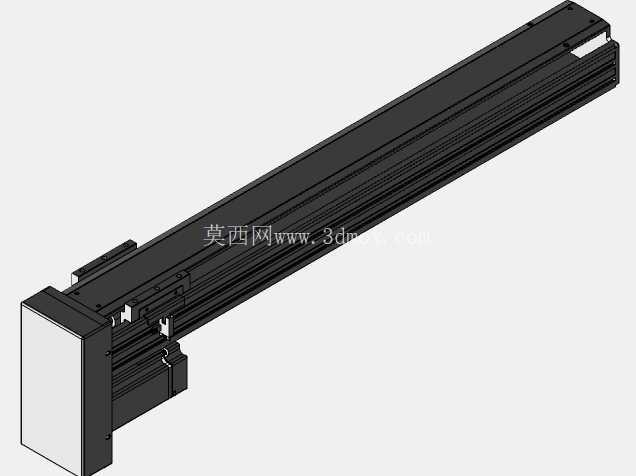

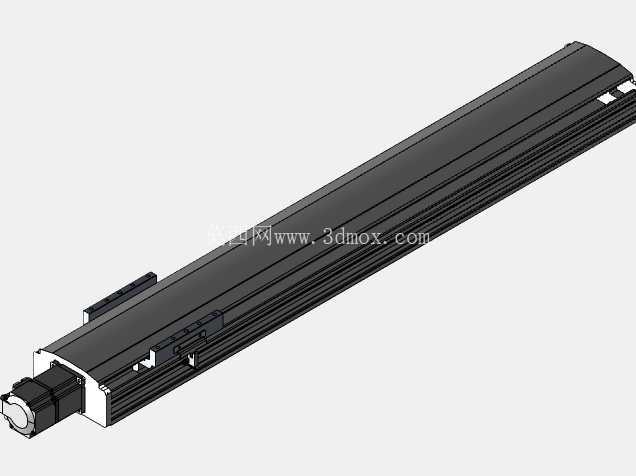

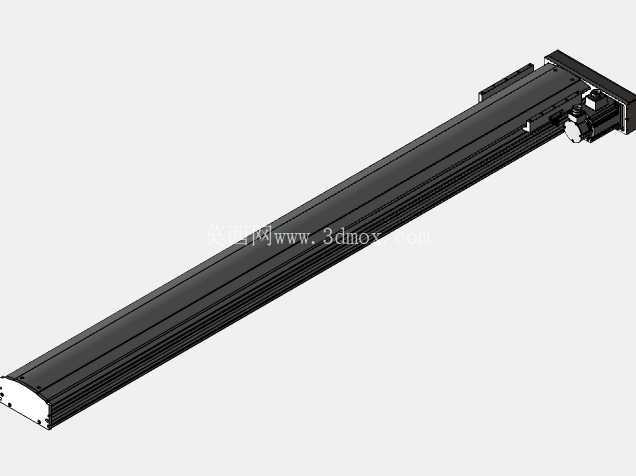

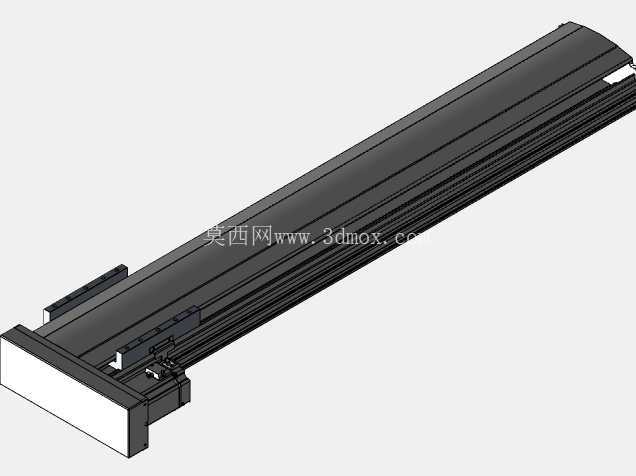

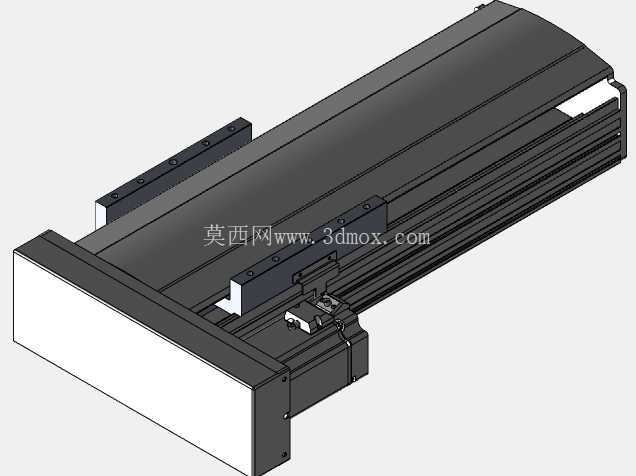

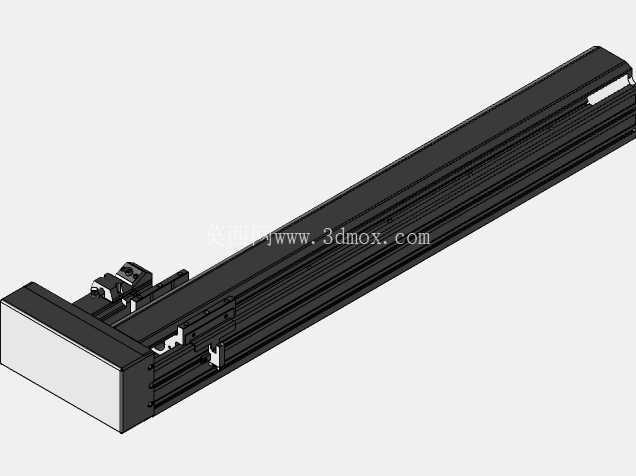

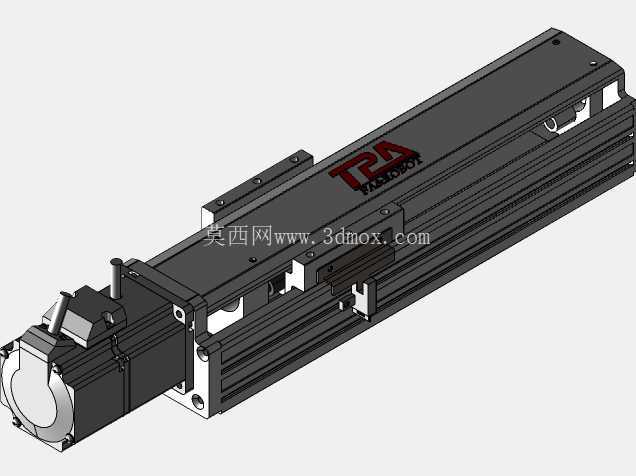

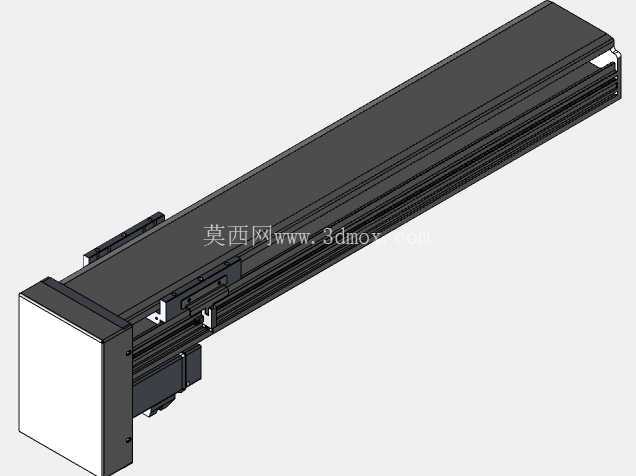

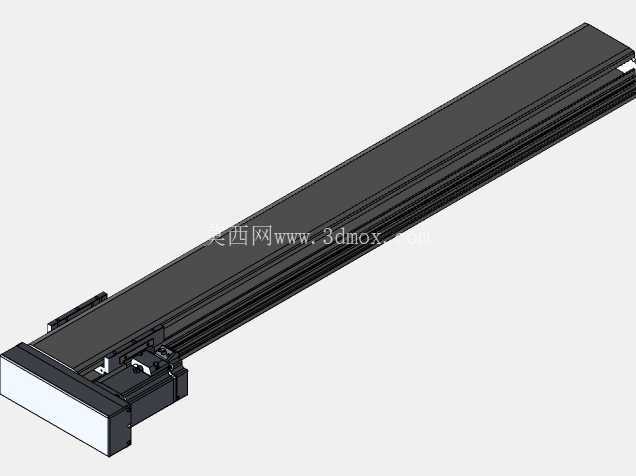

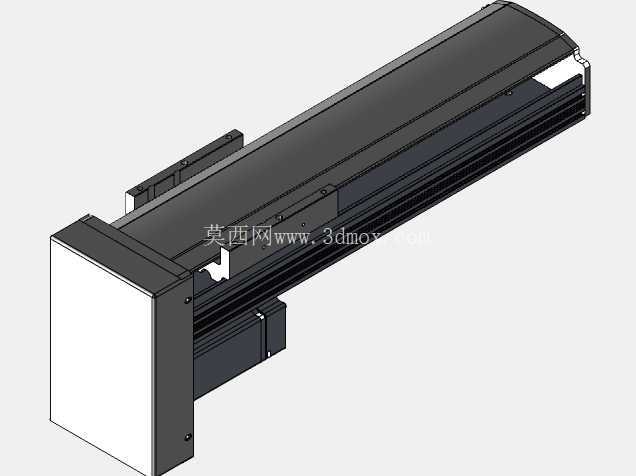

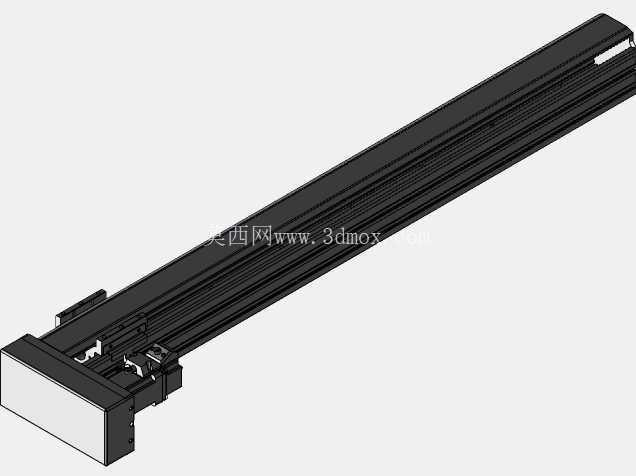

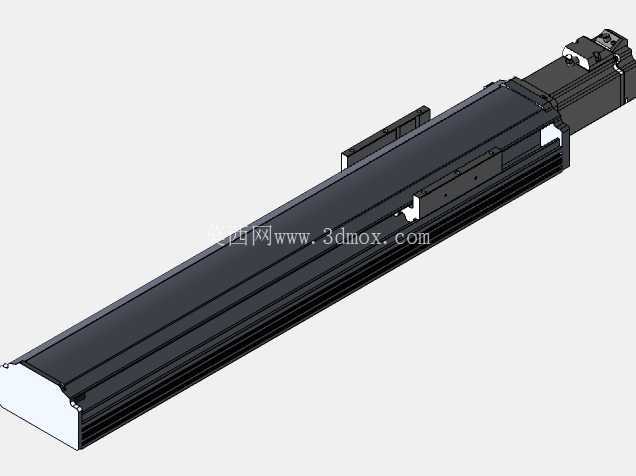

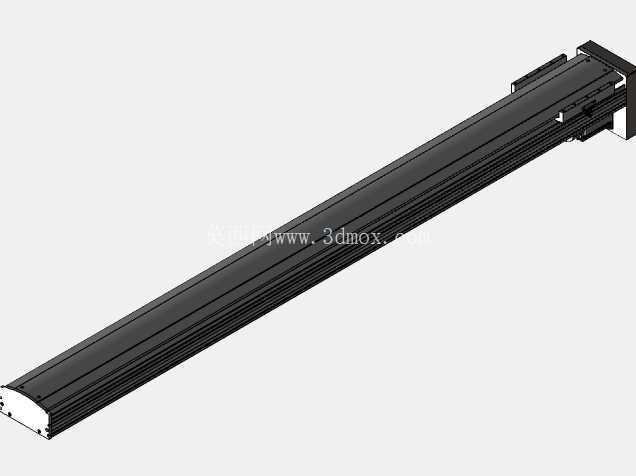

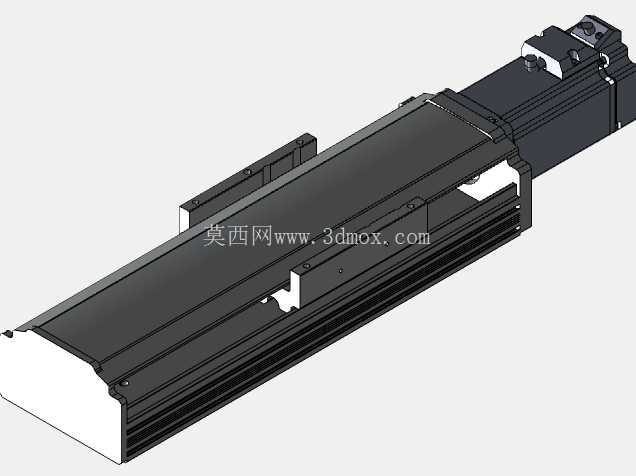

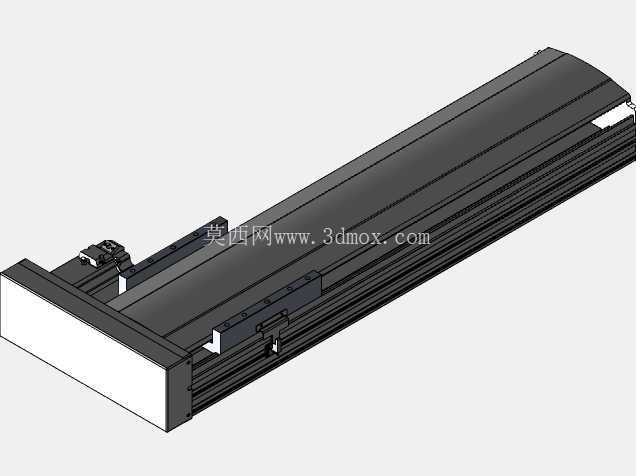

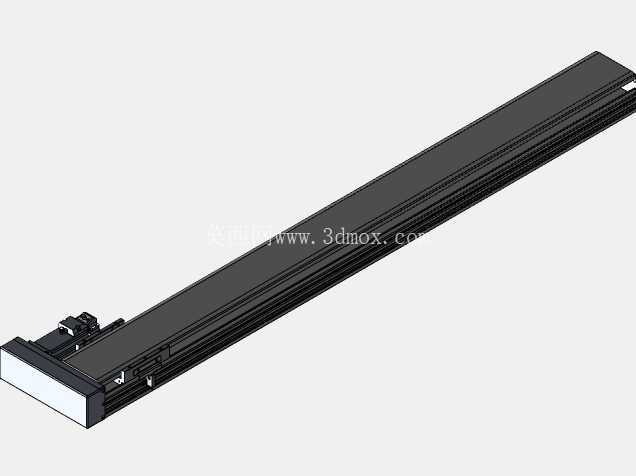

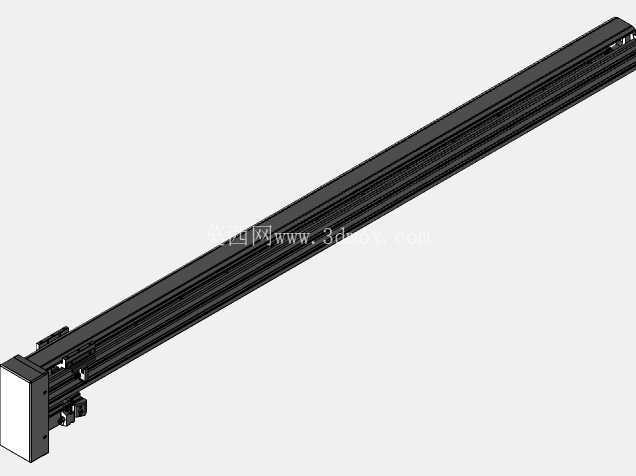

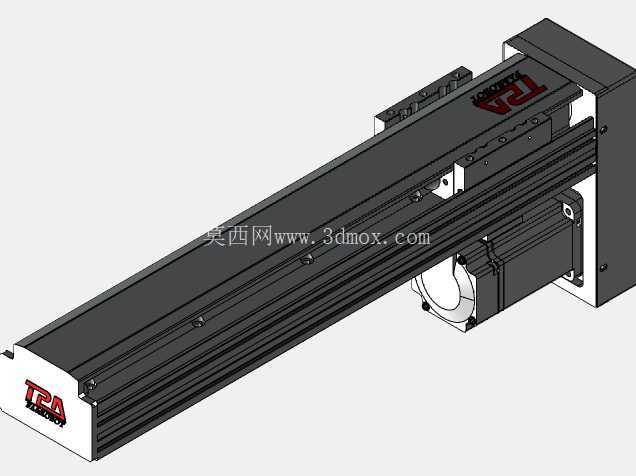

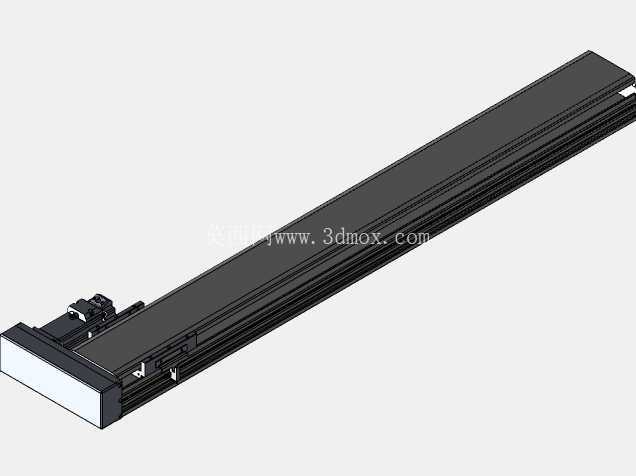

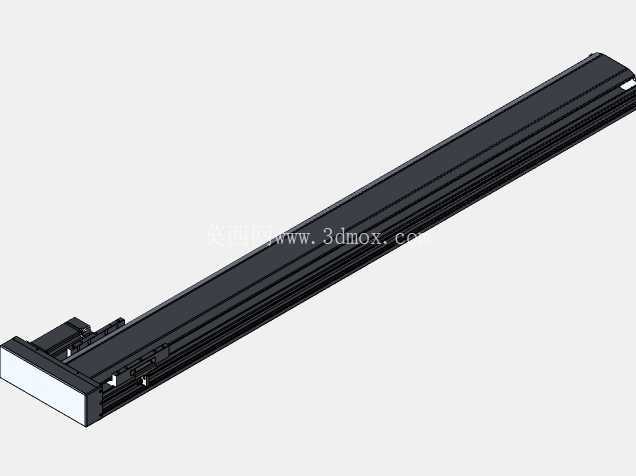

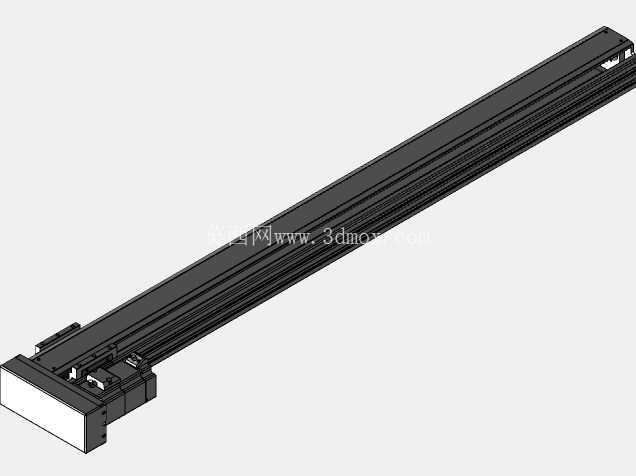

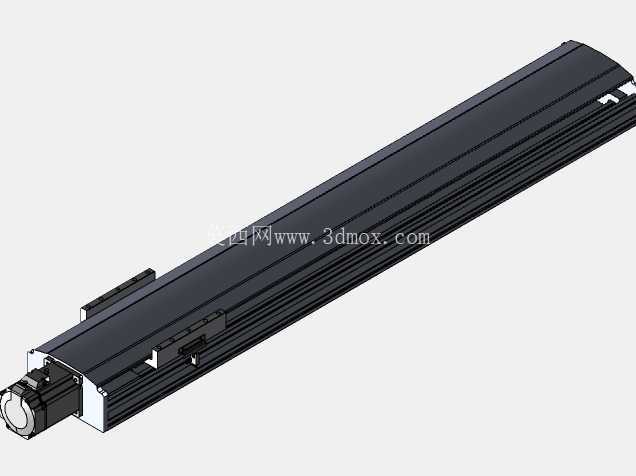

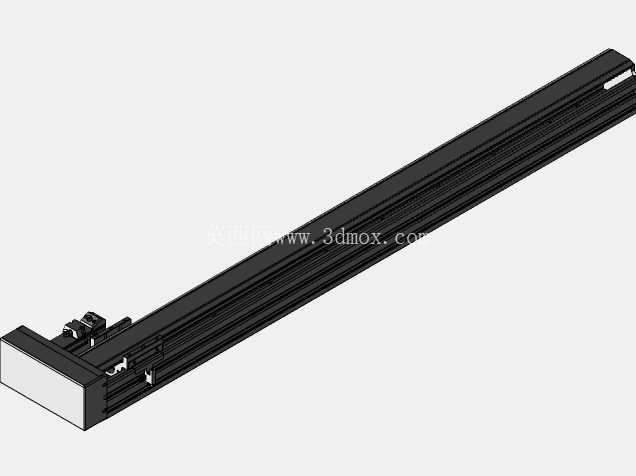

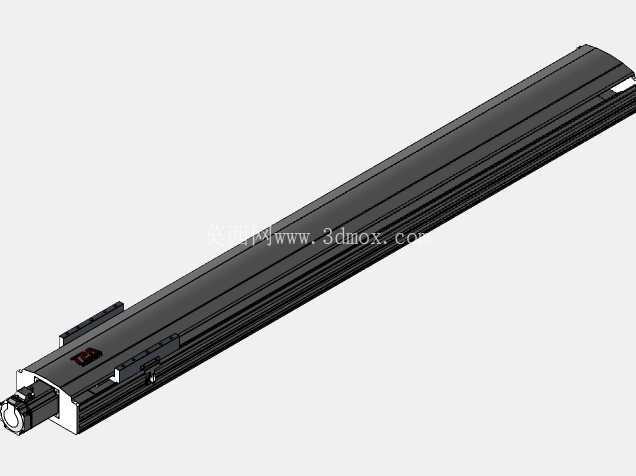

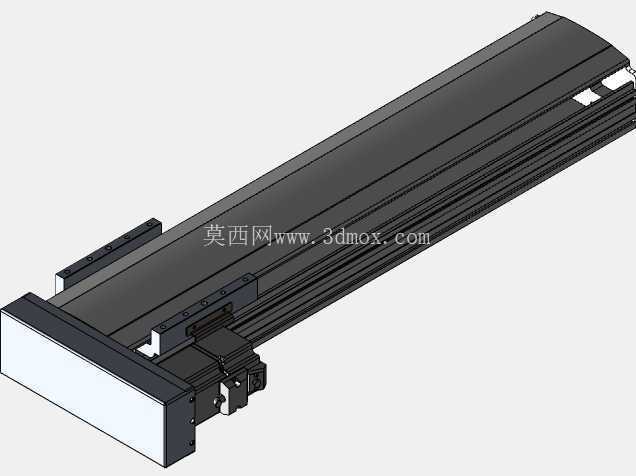

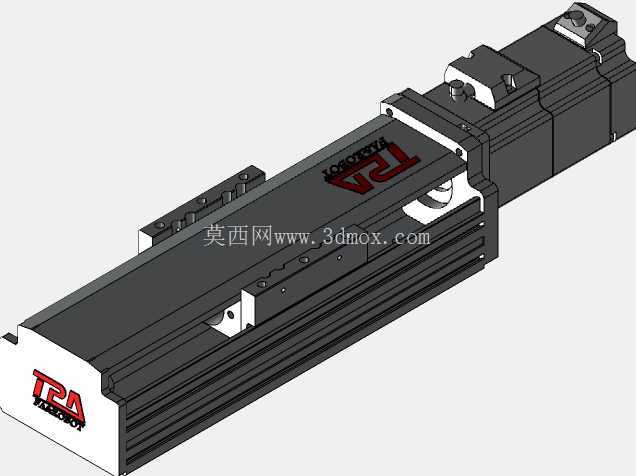

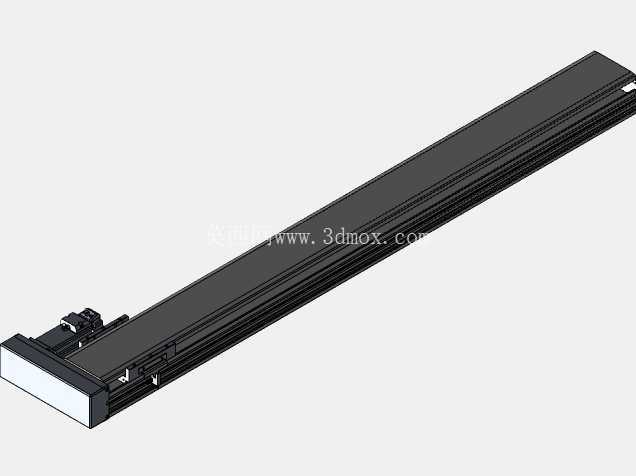

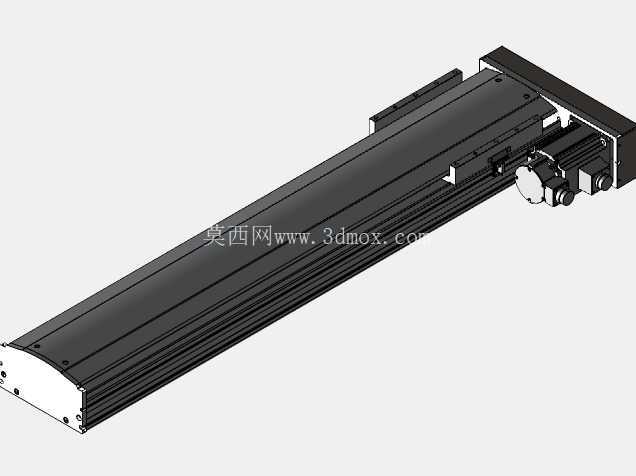

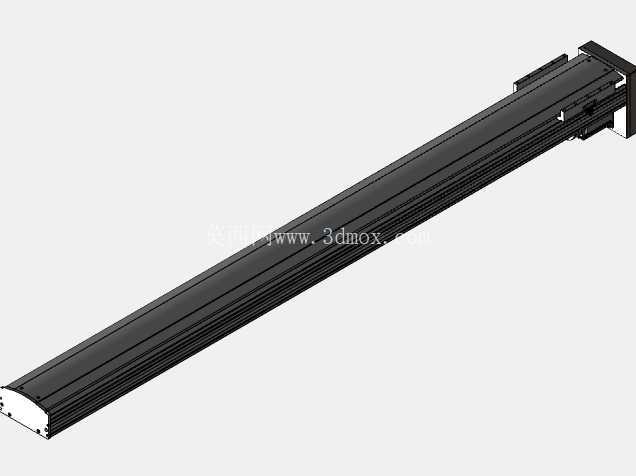

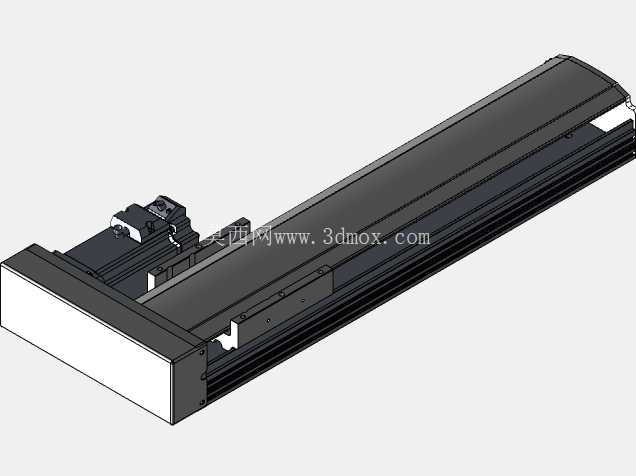

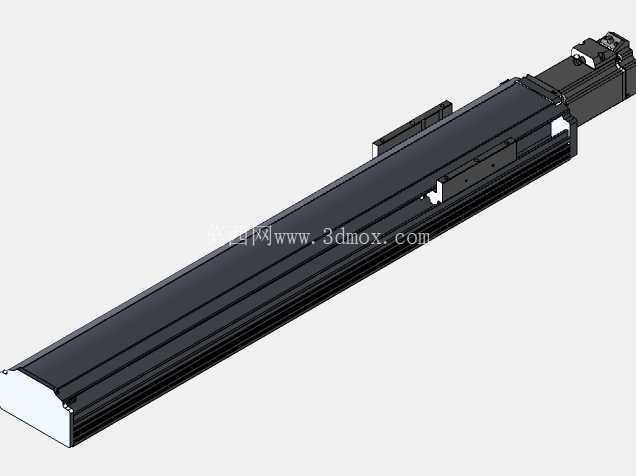

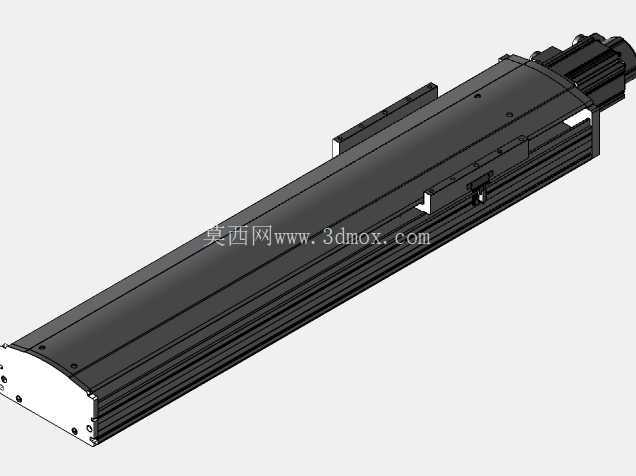

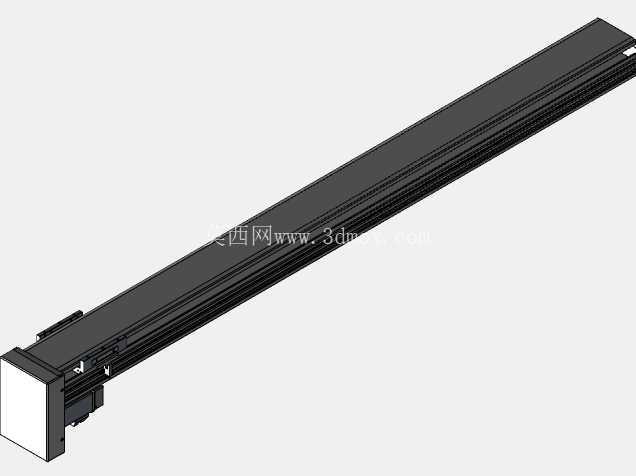

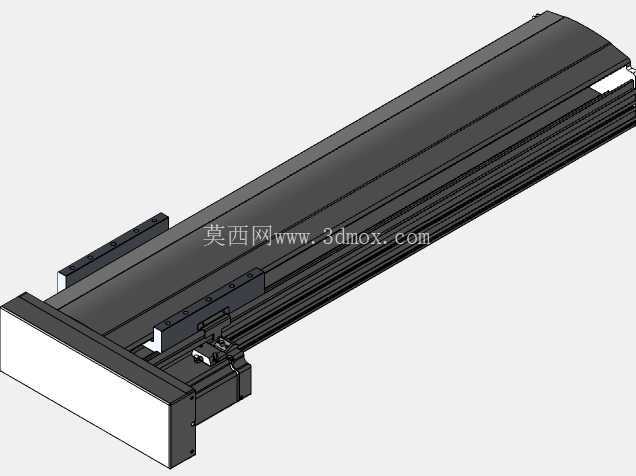

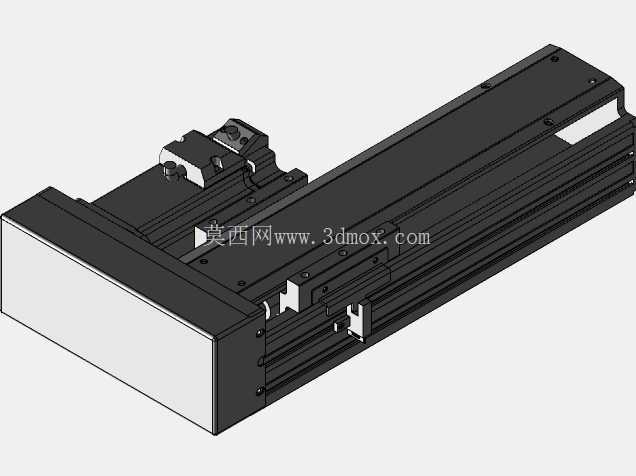

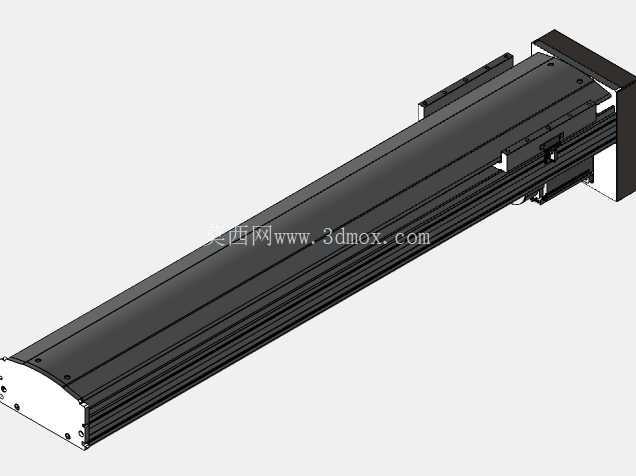

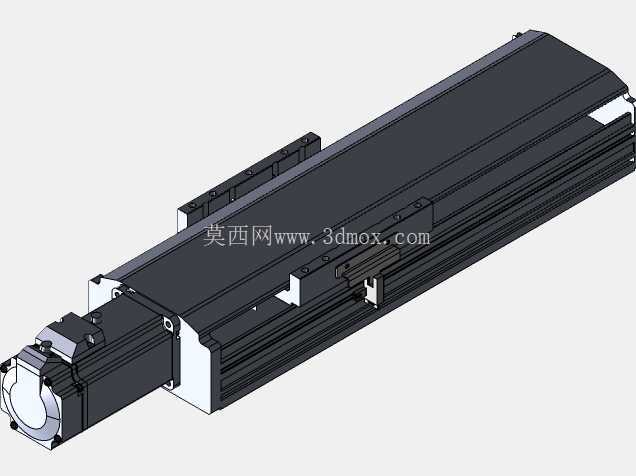

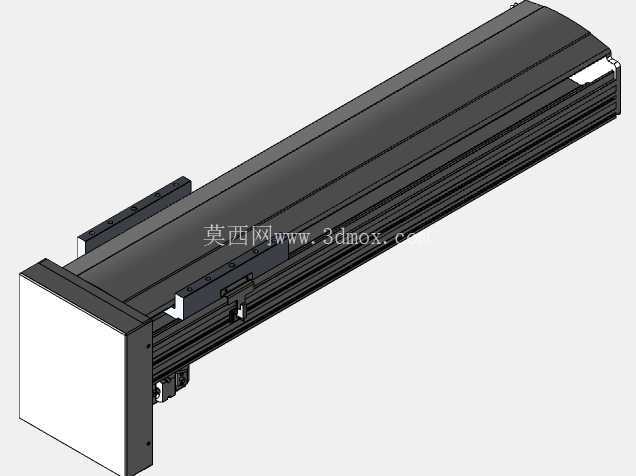

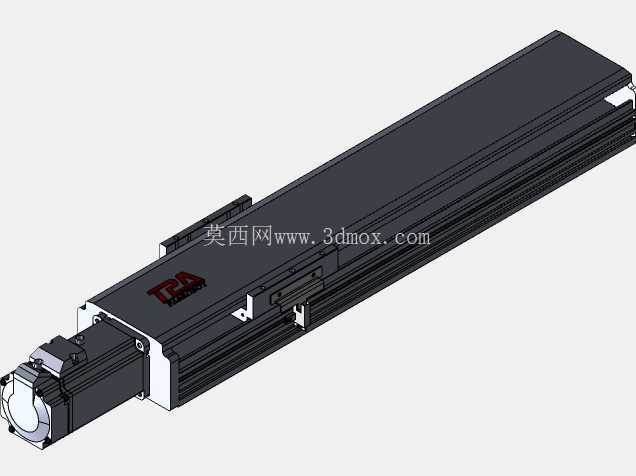

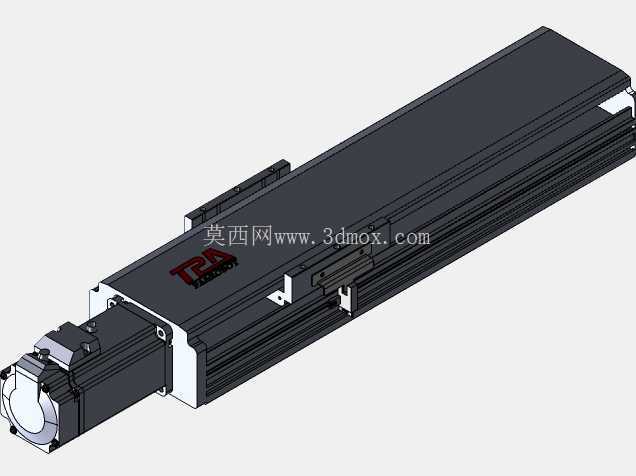

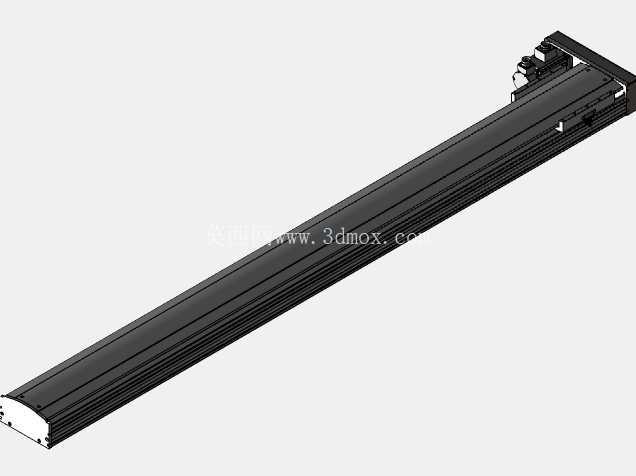

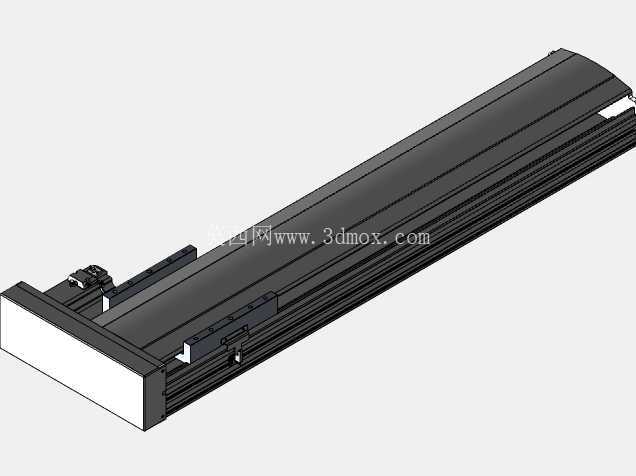

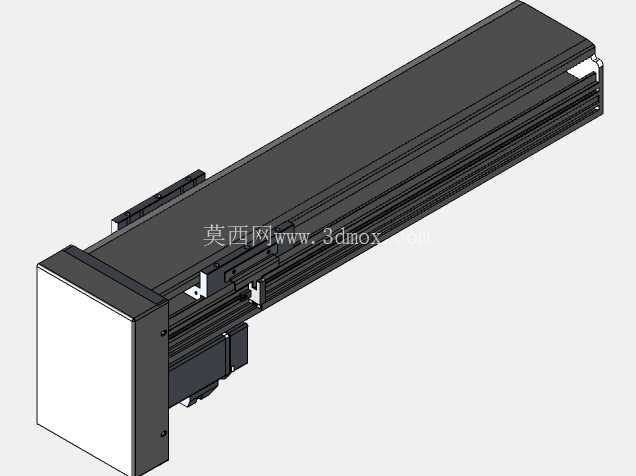

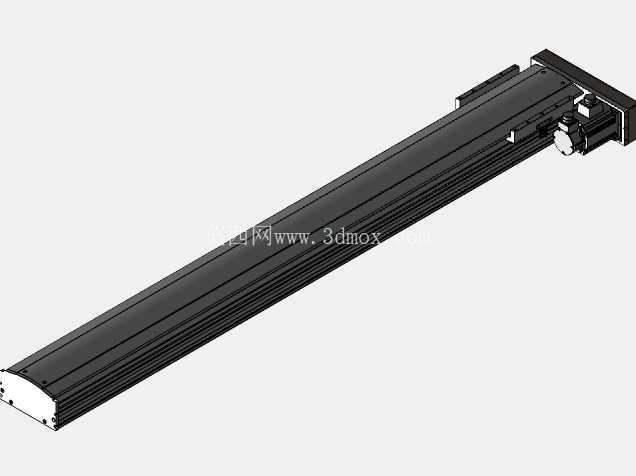

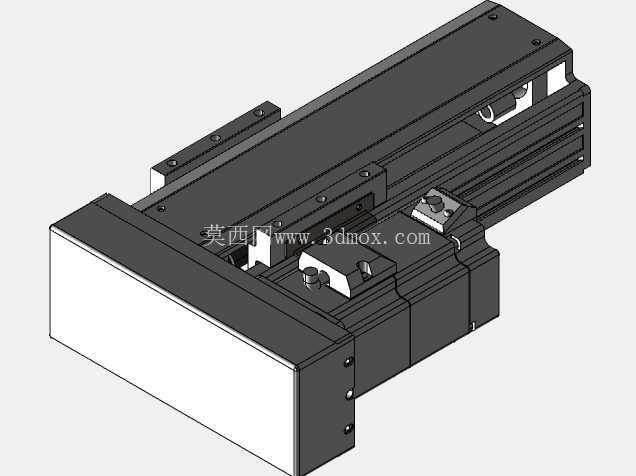

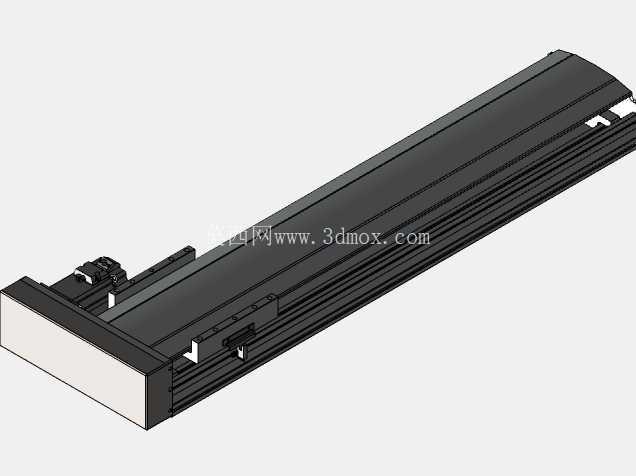

半封闭可选配滚珠丝杠直线导轨滑台

这款半封闭结构的滚珠丝杠直线执行单元，在3C电子组装生产线的点胶、锁付工位适配性极强，半封闭的防尘结构既能阻挡车间内常见的焊锡渣、塑胶碎屑落入传动腔，又不会像全封闭结构那样增加过多整体重量，在垂直安装的搬运工位上能降低电机的额外负载。从结构设计逻辑来看，其采用扁平化的高刚性铝合金一体式基座，没有多余的拼接结构，从根源上减少了装配累积误差，基座本身的型材截面经过力学优化，侧壁的加强筋刚好对应导轨安装面的受力方向，在承受偏载的时候，安装面的形变量能控制在微米级，不会因为长期受力出现导轨安装基准偏移的问题。

在实际设备集成场景中，这类滑台常被用在光伏组件的串焊机传输工位、锂电pack线的电芯搬运工位，还有小型注塑机的取件机械手横轴，不同工位的负载差异较大，因此设计时预留了多种选配空间：可根据负载等级匹配不同直径的滚珠丝杠，导程从5mm到20mm可选，对应不同的运行速度和推力需求，导轨部分也可根据悬臂长度选择不同宽度的线性滑轨，满足长行程下的挠度控制要求。其两端的注油孔设计完全贴合现场维护需求，不需要拆解滑台的防尘罩和端盖，直接用黄油枪对准注油嘴就能完成丝杠和导轨的润滑，日常维护耗时不到十分钟，能大幅减少产线停线维护的时间。

从安装边界来看，滑台的基座底面预留了等间距的T型安装槽，也可根据需求加工沉头安装孔，不管是直接锁附在铝型材机架上，还是和其他轴的滑台组成十字、龙门结构，都不需要额外加工转接板，滑台的动子滑座上也预留了标准的螺纹孔阵列，可直接安装气动夹爪、真空吸盘、焊枪头等末端执行器，不需要额外设计转接法兰。其半封闭的钢带结构采用张紧式安装，长期运行不会出现钢带松脱下垂的问题，钢带和基座之间的缝隙控制在0.1mm以内，既能阻挡大部分粉尘，又不会因为摩擦产生额外的运行阻力。

在传动结构设计上，丝杠的支撑端采用成对安装的角接触轴承，能同时承受径向和轴向载荷，固定端的轴承座和基座一体加工，保证了丝杠的同轴度，避免高速运行时出现丝杠抖动的问题，联轴器采用梅花型弹性结构，能补偿电机轴和丝杠之间的微小同轴度误差，降低装配时的精度要求，即使是现场拆装电机，也不会因为重新装配影响传动精度。滑台的两端都预留了限位开关和原点开关的安装槽，可根据需求选配光电式或者机械式限位，不需要额外在滑台外部焊接安装支架，整体走线可以从基座侧面的走线槽穿过，外观整洁，也能避免线缆在运行过程中被剐蹭。

针对不同的安装场景，这款滑台支持水平、垂直、侧装等多种安装方式，垂直安装时可选配丝杠制动器，避免断电时滑台因为自重下滑，损坏末端工件或者设备，侧装时会根据安装方向调整导轨的预压等级，抵消滑台自重带来的导轨偏载，保证运行精度。其重复定位精度能满足大部分自动化产线的需求，在高速运行时的噪音控制也做了优化，丝杠螺母和滑块内部都采用自润滑密封件，长期运行不需要频繁补充润滑脂，适合在无尘车间之外的普通工业车间长期使用，不需要额外的防尘防护配套设施。
