NEMA17规格42型混合式步进电机结构

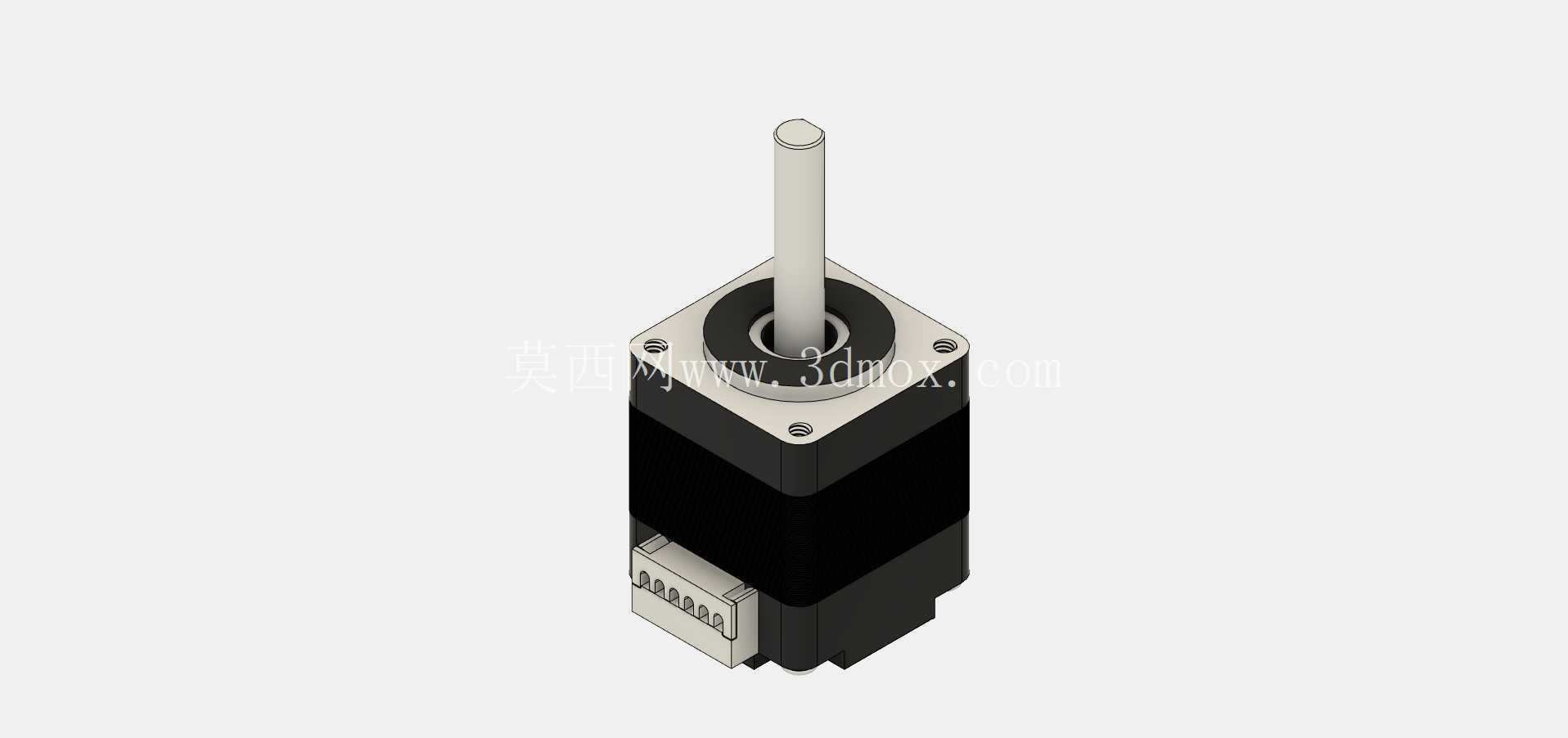

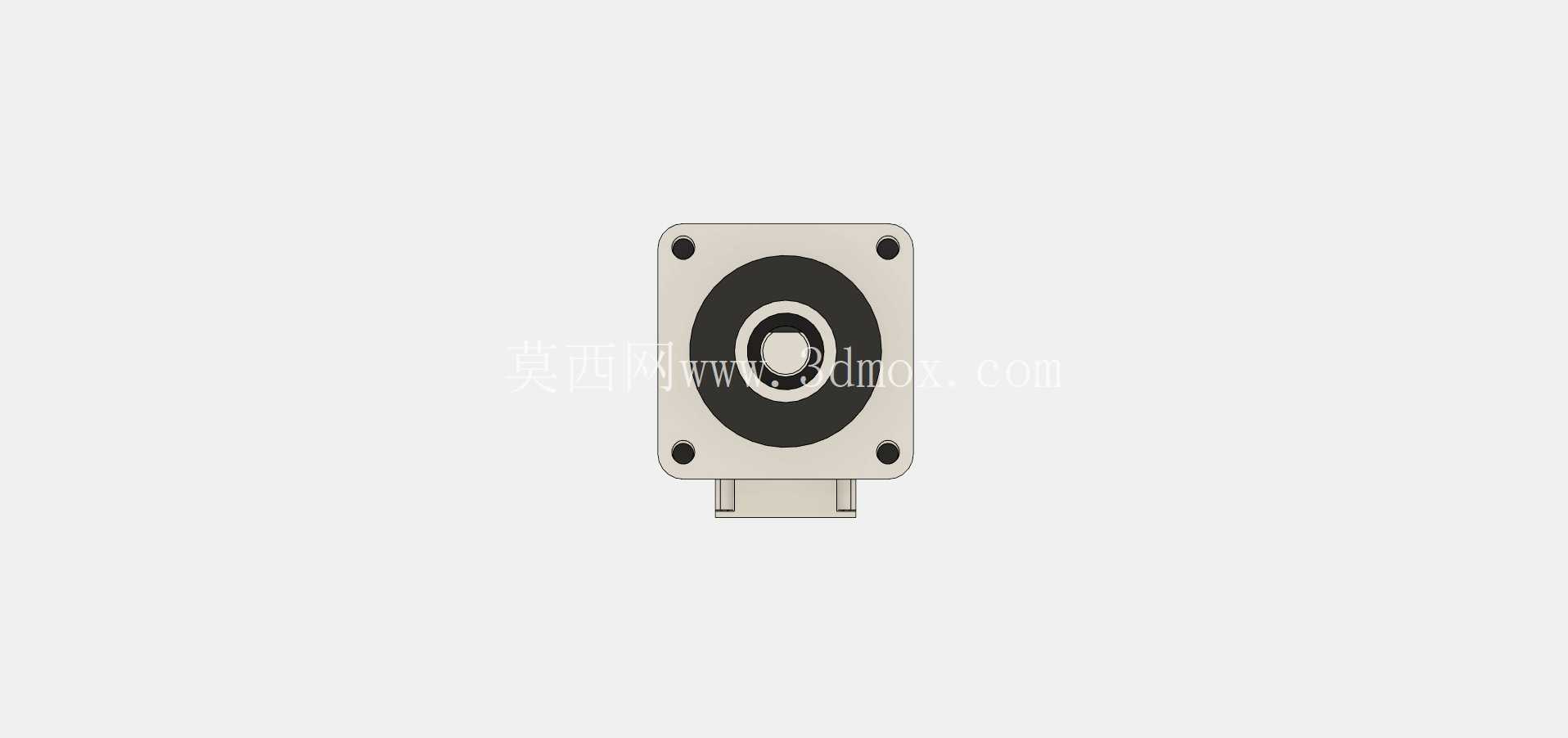

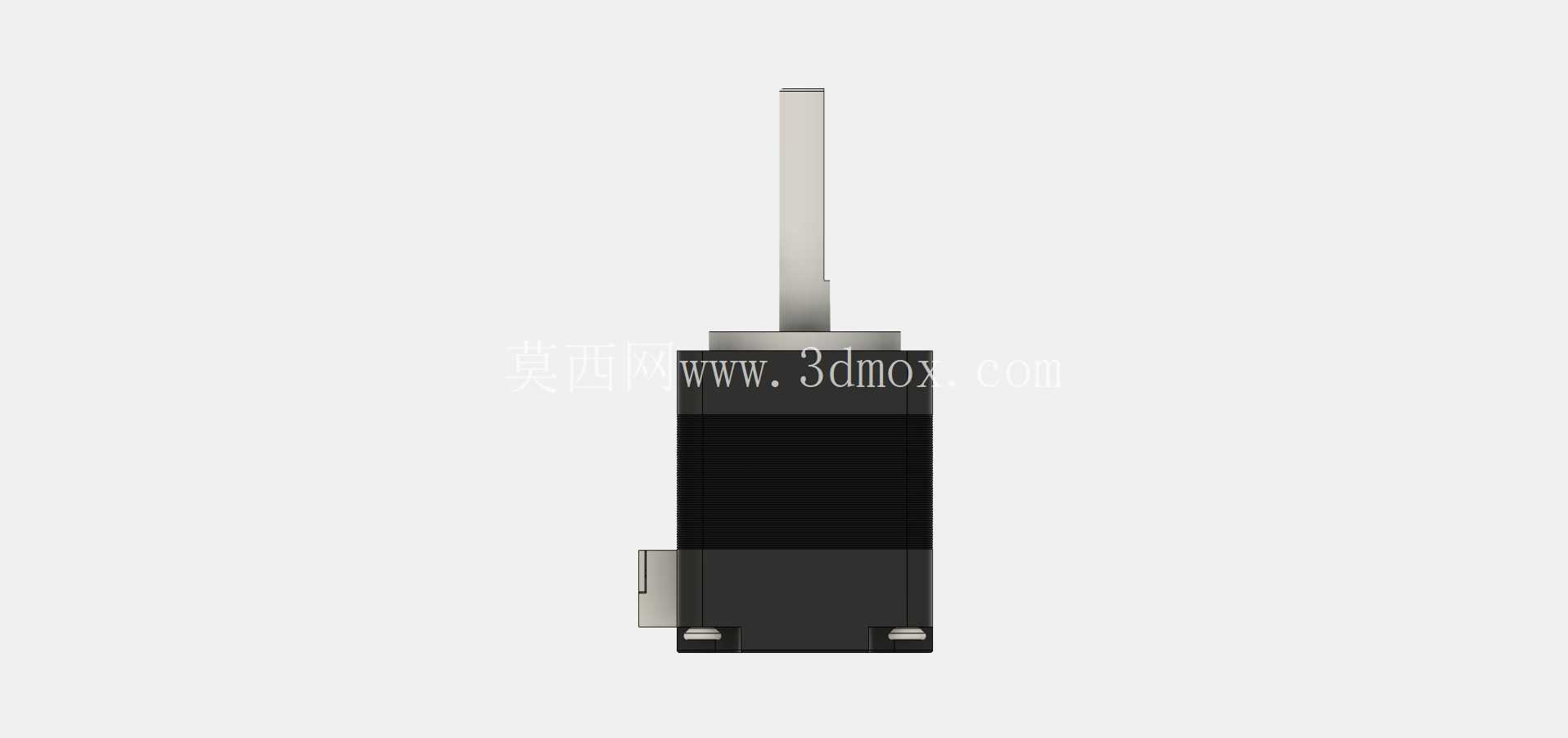

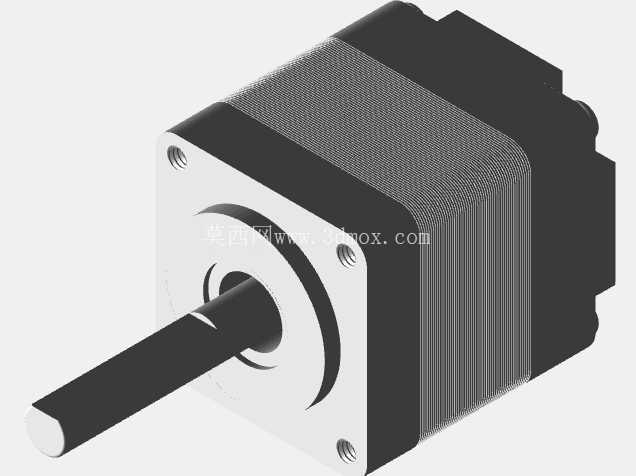

　　这款模型还原的是带加长输出轴的一体式NEMA17步进电机结构，从实际工程应用的角度看，建模时优先还原的是安装边界的关键尺寸，这也是选型阶段结构工程师最关注的部分：前端安装法兰为标准42mm见方结构，四个安装孔位呈对角分布，孔中心距为31mm，适配M3规格的安装螺丝，安装止口直径22mm，输出轴直径5mm，轴端做了平切处理，方便配套联轴器、同步轮或者齿轮时传递扭矩不打滑，轴伸长度根据不同应用场景有不同规格，这款模型对应的长轴版本，适合需要穿过安装板直接驱动负载的场景，省去了额外加装延长轴的工序，也减少了传动环节的同轴度误差。做小型自动化设备结构选型的工程师，对NEMA17规格的步进电机肯定不会陌生，这类安装法兰边长42mm的步进电机，是桌面级机电设备里应用覆盖率极高的执行元件，从桌面3D打印机的轴系传动、小型雕刻机的进给驱动，到实验室自动化分液设备的位移机构、小型传送带的动力输入，甚至是智能门禁的闸机摆臂驱动、小型摄影云台的角度调整机构，都能见到它的身影。

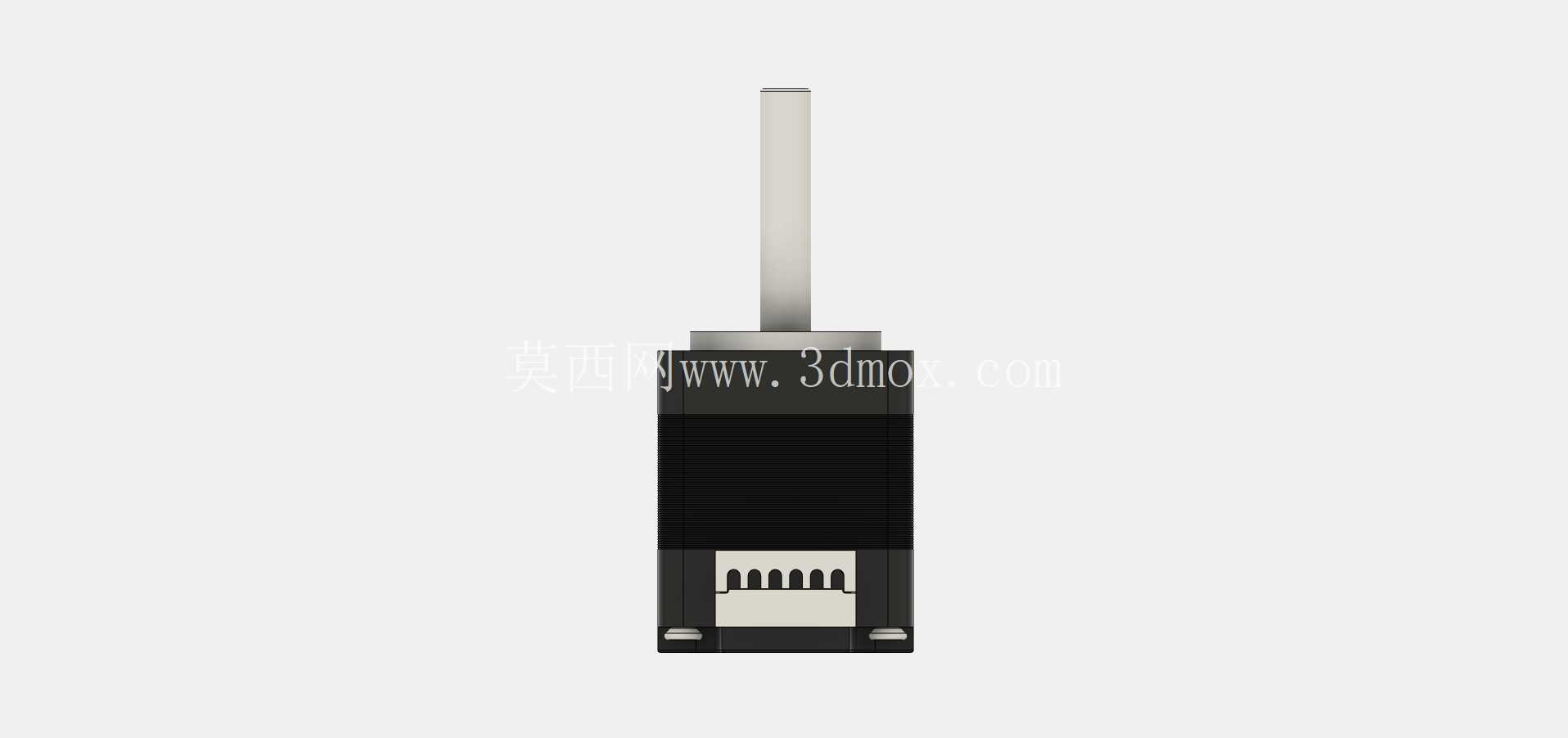

　　从功能特性上看，这类两相混合式步进电机的步距角通常为1.8度，整步状态下每转200步，搭配细分驱动器可以实现更高精度的角度控制，低速运行时扭矩输出平稳，没有伺服电机低速段的齿槽效应问题，而且不需要额外加装编码器就能实现开环位置控制，对于成本敏感、定位精度要求在0.1mm级别的小型设备来说，性价比优势非常明显。模型还原了电机本体的分层结构：前端的铝制端盖通过螺丝与定子壳体连接，壳体内部是带绕组的定子铁芯，中间是带永磁体的转子结构，后端集成了出线接插件，接插件为标准PH2.0间距的6Pin接口，直接适配市面上绝大多数步进驱动器的接线端子，不需要额外改线，这也是工业级零部件标准化设计的体现，能大幅减少装配阶段的接线工作量。

　　在设计思路上，这类电机的外形结构完全遵循NEMA标准安装尺寸，目的就是保证不同厂商生产的同规格电机可以直接互换，不需要修改设备的安装结构，这对于设备后期的维护替换非常重要，用户不需要因为某一个厂商的电机供货问题重新设计安装板。建模过程中，除了还原外部的安装尺寸，也对内部的核心结构做了简化还原，方便工程师在做整机装配干涉检查时，能准确判断电机尾部接插件的出线空间，避免出现安装后线缆被结构件挤压、接插件和相邻部件干涉的问题——很多新手工程师做结构设计时，往往只关注电机前端的安装尺寸，忽略了尾部接线座的突出高度和出线方向，最后装配时才发现线缆弯折半径不够，或者接插件和旁边的导轨、同步轮产生碰撞，不得不返工修改安装板，这类细节在三维建模阶段提前还原，就能在设计阶段规避这类装配问题。从实际使用场景的适配性来看，这款长轴版本的NEMA17电机，尤其适合做轴端直接安装负载的结构，比如小型旋转工作台的驱动、点胶机的Z轴上下运动、小型物料分拨机构的摆臂驱动，长输出轴可以直接穿过安装面板，在轴端固定负载，省去了联轴器的成本和安装空间，让整体结构更加紧凑。当然选型时也要注意，长轴版本的电机在高速运行时，轴端的径向跳动会比标准轴版本稍大，如果是对径向跳动要求极高的场景，比如高精度的光学调整架，还是需要搭配支撑座使用，或者选用标准轴伸的版本搭配联轴器连接负载。

　　另外模型还原的电机本体的方形壳体尺寸，边长42mm，机身长度根据扭矩不同有不同规格，常见的34mm、40mm、48mm机身长度对应不同的保持扭矩，选型时需要根据负载的实际扭矩需求、加减速时间来匹配对应的机身长度，避免出现扭矩不够导致失步，或者选型过大造成成本浪费、安装空间不足的问题。在做整机三维装配时，这类标准件模型的作用就是快速占位，验证安装空间是否足够，检查运动过程中电机和周边结构件是否存在干涉，比如做XY两轴的滑台结构时，要确认X轴电机安装后，Y轴运动到极限位置时不会撞到电机本体，电机尾部的出线是否有足够的弯折空间，线缆拖链的弯曲半径是否满足要求，这些都需要精准的电机模型来做干涉检查。很多工程师在设计初期随便找个尺寸不准的电机模型占位，等到加工完零件装配时才发现尺寸对不上，安装孔位偏了、电机长度超了，导致整个结构件报废，造成不必要的成本损失，所以精准还原标准安装尺寸的零部件模型，是结构设计过程中非常重要的基础资源。
