齿轮联动自适应两指机器人夹爪结构

这套夹爪结构的设计初衷，是解决轻载自动化工位里异形工件抓取的适配问题，目前在3C电子小件分拣、实验室样本转运、小型注塑件取件这类场景里已经有大量同结构方案的落地应用。不同于气动夹爪需要搭配气源、电磁阀的复杂外围配置，这套纯机械联动的夹爪可以直接搭配舵机或者小型直流减速电机驱动，不需要额外的气路布设，对于桌面级小型自动化设备、教学实训机器人平台来说，能大幅降低整机的布线与配套成本。

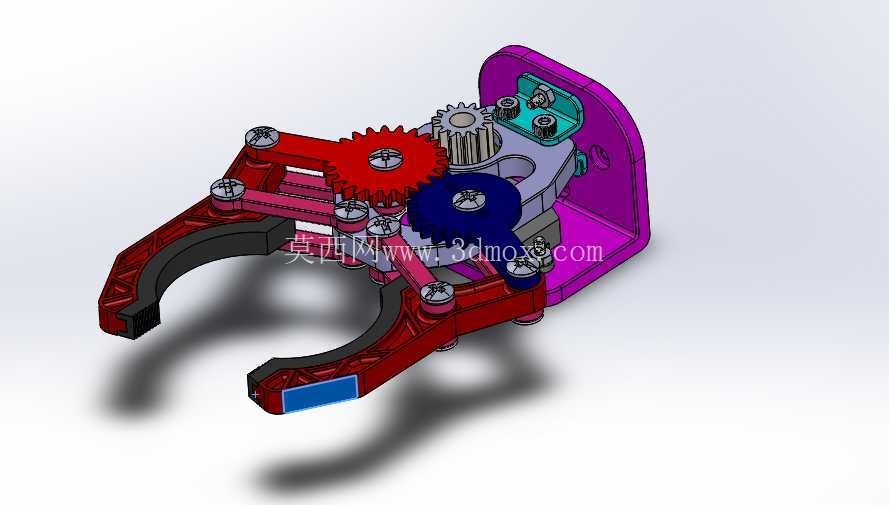

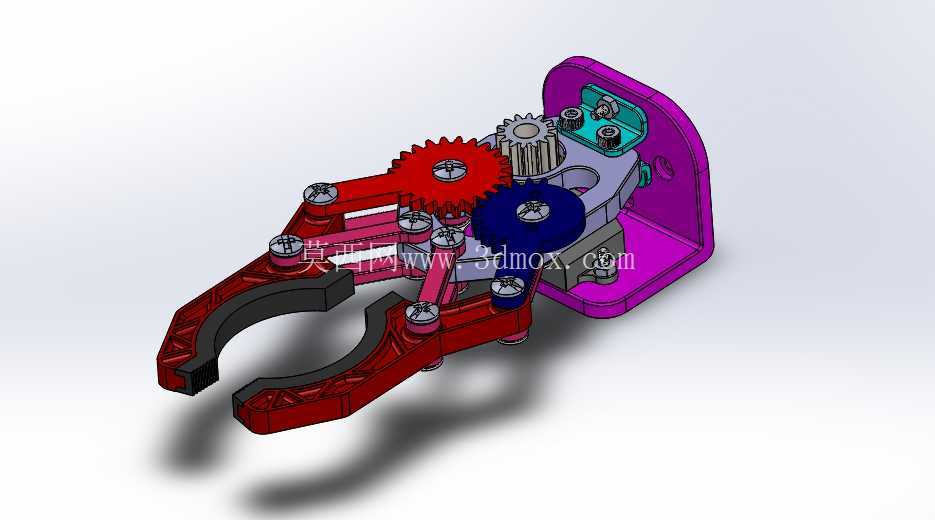

从传动逻辑来看，整套结构的动力输入从夹爪基座后侧的安装位接入，输入轴直接驱动主动齿轮，通过中间的过渡惰轮将动力同步传递到两侧夹指的驱动齿轮上，两个从动齿轮参数完全一致，安装位置沿夹爪中心轴对称布置，能保证两侧夹指的开合角度完全同步，不会出现单侧偏摆导致的工件夹持偏移问题。夹指的运动轨迹是绕各自转轴的圆弧开合，配合指面的弧形仿形轮廓，对于圆柱形、方形以及不规则外形的小尺寸工件，都能形成稳定的多点接触，夹持范围可以覆盖直径10mm到80mm的常见轻载工件，单爪额定夹持力可以通过输入扭矩调整，在搭配20kg.cm扭矩的舵机时，能稳定夹持重量在1kg以内的工件，不会出现松脱滑落的问题。

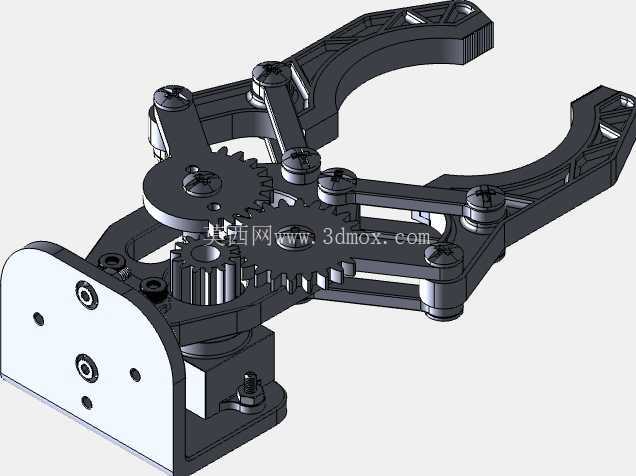

在结构设计的细节上，夹爪基座采用了一体化的L型安装背板，背板上预留了四个标准安装孔位，可以直接固定在机器人末端法兰、直线滑台滑块或者固定工作台架上，安装孔的孔位间距适配主流小型机械臂的末端安装尺寸，不需要额外设计转接板就能完成装配。所有传动齿轮都采用直齿圆柱齿轮设计，模数统一为0.8，压力角20度，加工难度低，不管是3D打印打样还是开模注塑量产都能控制成本，齿轮之间的啮合间隙通过转轴处的衬套调整，装配时可以通过增减垫片的方式消除回程间隙，保证夹爪开合的重复定位精度，实测重复夹持定位误差可以控制在0.2mm以内，能满足大部分轻载搬运、上下料工位的精度要求。

夹指部分采用了分体式设计，指根和驱动齿轮通过螺钉刚性连接，指身部分预留了安装槽，可以根据实际抓取的工件材质更换不同的指面垫片——比如抓取表面光滑的塑料件时可以粘贴橡胶垫增加摩擦力，抓取易碎的玻璃器皿时可以更换硅胶软垫避免夹伤工件，抓取金属小件时可以直接使用硬质金属指面保证刚性。整个夹爪的外形轮廓在完全闭合状态下，整体宽度不超过120mm，基座厚度不超过45mm，整体伸出长度从安装背板到夹指最前端不超过100mm，在狭小的设备内部空间里也能灵活完成伸入、抓取、退出的动作，不会和周边的工装、料架产生运动干涉。

在实际工况适配方面，这套夹爪的所有传动部件都做了敞露式设计，没有封闭的壳体遮挡，日常维护时只需要定期在齿轮啮合面涂抹润滑脂就能保证传动顺畅，即使在有少量粉尘的普通车间环境里使用，也不会因为粉尘进入壳体导致卡滞。夹爪的开合行程可以通过驱动端的限位块调整，不需要修改结构件就能适配不同尺寸范围的工件，对于多品种小批量的柔性生产工位来说，这种可调性能大幅减少换型时的结构调整时间，只需要在控制程序里调整驱动电机的转动角度，就能快速切换夹持行程，适配不同规格的工件抓取需求。

从安装边界来看，夹爪的驱动输入轴中心和安装背板的定位基准面重合，装配时不需要额外计算偏心补偿，直接将驱动轴和动力输出轴对接锁紧即可，整个夹爪的重量控制在300g以内，对于负载有限的小型桌面机械臂来说，不会占用过多的末端负载配额，能留出更多的负载余量给待抓取的工件。夹指的开合运动做了机械硬限位，在完全张开和完全闭合的位置都有对应的限位面，即使控制程序出现误操作，也不会因为驱动齿轮过转导致结构损坏，能有效提升设备运行的可靠性，降低日常使用中的故障概率。
