TFmini-S微型激光雷达测距传感模组

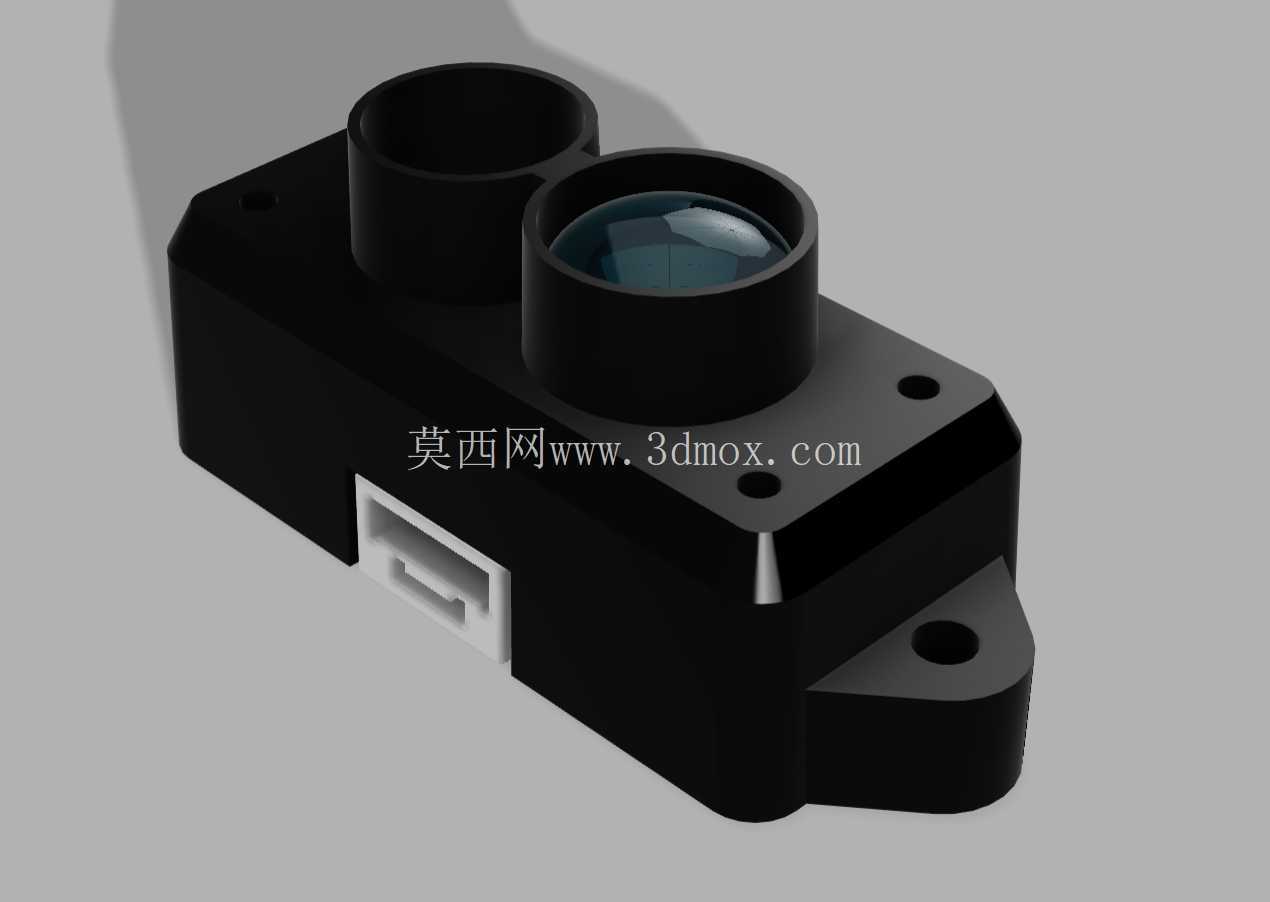

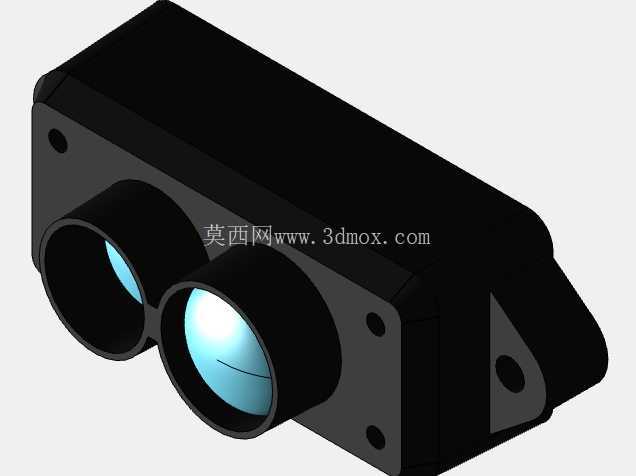

在做小型移动机器人避障方案选型时，最先要考量的就是测距模组的安装适配性，TFmini-S这类微型激光雷达的三维结构，刚好适配多数小型AGV、教育机器人、无人机定高模块的狭窄安装空间。从结构设计角度看，这款模组采用一体化黑色工程塑料壳体，整体为带安装耳的类矩形结构，前端突出两个同轴光学镜筒，分别承担激光发射与回波接收功能，镜筒做了下沉式限位设计，装配时可以直接卡入前端面板的预留开孔，不需要额外做光学对位工装，能大幅缩减产线装配的调试工时。壳体侧面预留标准Micro USB接口位置，接口周边做了0.3mm的凸台防护，避免插拔线材时接口受力松脱，底部两个安装耳各开有一个圆形通孔，孔位周边做了1mm的沉台设计，适配M2规格的沉头螺丝，安装后螺丝顶面不会突出壳体表面，不会和周边结构件产生运动干涉。

从实际应用场景来看，这款测距模组的适配范围覆盖了多数短距离测距需求：在小型扫地机器人上，它可以替代传统红外避障传感器，测距精度不受环境光线、被测物体颜色材质的影响，黑色地毯、白色墙面都能稳定输出测距数据，不会出现红外传感器常见的深色物体测距失效问题；在小型多旋翼无人机上，它可以作为定高模块使用，12米的测距量程刚好覆盖低空飞行的高度检测需求，模组整体重量不到10g，不会给无人机带来额外的负载压力；在智能门禁、自动感应水龙头这类民用设备上，它可以替代传统的人体红外感应模块，响应速度更快，检测距离更远，也不会出现温度变化导致的感应灵敏度漂移问题。

设计这款模组的三维结构时，需要重点考量光学路径的遮挡问题：两个镜筒之间的隔光筋厚度要做到1.2mm以上，避免发射端的激光直接串扰到接收端，导致近距离测距数据跳变；壳体内部的PCB安装柱高度要精准控制在3.2mm，保证光学镜头的焦平面和PCB板上的激光发射管、接收传感器的位置完全对齐，偏差不能超过0.1mm，否则会出现远距离测距信号弱、数据丢点的问题。壳体的边角全部做了R0.5的圆角处理，既可以避免注塑生产时出现应力集中导致的壳体开裂，也能在安装时防止尖锐边角划伤操作人员的手部。安装耳的位置做了加厚处理，厚度比主体壳体厚0.8mm，避免螺丝锁附时安装耳出现断裂，两个安装孔的中心距公差控制在±0.05mm，保证和设备安装架的孔位完全匹配，不需要现场扩孔调整。

从功能特性上看，这款模组采用TOF飞行时间测距原理，相比传统的三角测距激光雷达，近距离测距的盲区更小，10cm以内的近距离物体也能稳定检测，不会出现近距离数据溢出的问题。通信接口采用通用的UART串口协议，输出的测距数据为标准十六进制格式，可以直接和多数单片机、工控板的串口引脚连接，不需要额外的协议转换芯片。模组的工作电压范围覆盖4.5V-6V，可以直接兼容常用的5V供电系统，不需要额外增加稳压电路，外围电路设计非常简洁，只需要在电源引脚旁并联一个100uF的电解电容和一个0.1uF的陶瓷电容做滤波，就能保证模组稳定工作。

在做结构适配设计时，还要注意模组的散热设计：虽然这款模组的整体功耗不到0.5W，但是激光发射管在连续工作时会产生少量热量，壳体背部预留了0.2mm的导热胶贴合位，可以贴一片薄导热硅胶片把热量传导到设备的金属安装架上，避免夏季高温环境下模组内部温度过高导致测距精度漂移。前端的光学镜头采用PMMA材质注塑成型，表面做了硬化防刮处理，日常装配擦拭不会留下划痕，镜头和壳体之间采用超声波焊接固定，防护等级可以达到IP54，能够适应多尘、轻度溅水的户外工作场景，不需要额外增加透明保护罩，避免保护罩产生的反光影响测距精度。

很多工程师在做集成设计时容易忽略模组的视场角边界，这款模组的接收视场角为2.5度，安装时要保证在视场角范围内没有其他结构件遮挡，否则会把遮挡物的距离误判为前方障碍物的距离，导致设备误触发避障动作。如果需要把模组嵌入到设备外壳内部，前端的开孔直径要比镜筒外径大0.2mm，开孔边缘要做倒角处理，避免开孔边缘的毛刺进入视场范围。另外，模组的安装面要保证和被测方向垂直，倾斜角度不能超过5度，否则会因为激光回波反射角度过大，导致接收端无法接收到足够的光信号，出现测距数据不稳定的问题。
