战斗机器人用紧凑型Magnum变速箱结构

在格斗机器人竞技领域，动力传输单元的性能直接决定了参赛设备的对抗表现，这类应用场景对传动部件的要求远高于常规工业传动场景——不仅要在瞬时大扭矩冲击下保持结构完整性，还要在有限的安装空间内尽可能压缩自重，避免额外负载消耗动力输出，同时还要兼顾对抗过程中可能出现的侧向冲击、碎屑飞溅等极端工况。这款针对12/30磅级别格斗机器人开发的变速箱，正是围绕这类极端使用需求完成的结构设计，从核心传动布局到外部安装结构，每一处细节都匹配竞技场景的实际使用要求。

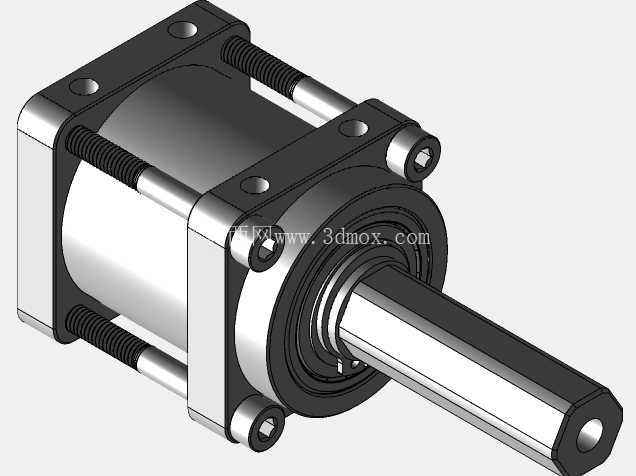

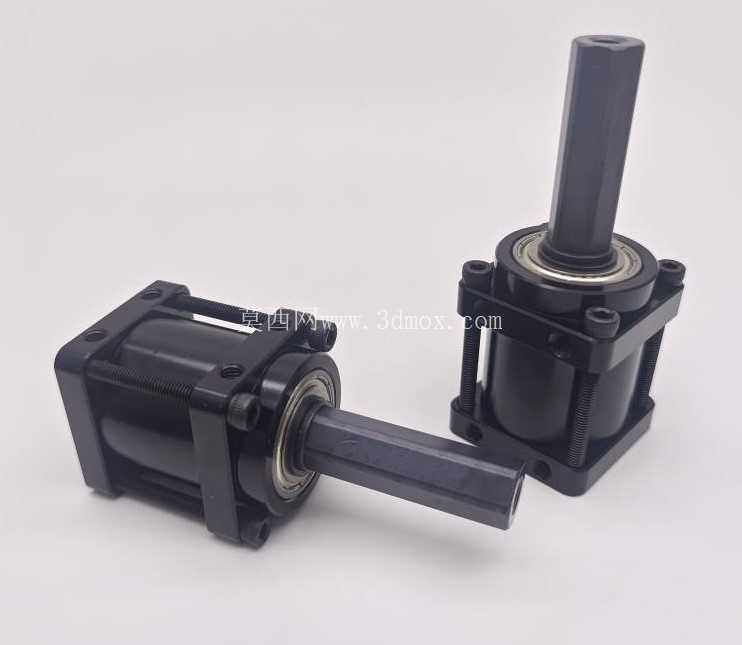

从结构布局来看，这款变速箱采用同轴式行星传动架构，输入轴与输出轴保持同轴线布置，这种布局最大的优势是可以大幅缩小传动单元的径向尺寸，方便在格斗机器人紧凑的机身框架内完成布置，不会额外占用武器系统、行走机构的安装空间。箱体主体采用方形法兰安装结构，四个角位设置贯穿式安装孔，配合长拉杆完成前后端盖的压紧固定，这种结构相比传统的螺栓拧入式箱体，能在对抗冲击下避免螺纹滑牙失效，同时拉杆采用高强度合金钢材质，预紧后可以让整个箱体形成稳定的刚性整体，承受输出端带来的大扭矩反作用力时不会出现箱体开裂、端盖错位的问题。

在轻量化设计上，这款变速箱做了多维度的结构优化：箱体外壳的非受力区域做了壁厚减薄处理，在保证安装面刚性的前提下尽可能去除多余材料；输出轴采用空心轴结构设计，在保证轴段抗扭、抗弯截面模量满足要求的前提下，大幅降低了旋转部件的自重，同时减少了传动过程中的转动惯量，让动力响应速度更快，适配格斗机器人需要瞬时加减速、快速调整姿态的使用需求。传动齿轮组采用高齿廓修形设计，在大扭矩传递过程中可以降低齿面接触应力，避免冲击载荷下出现断齿问题，同时齿轮副的侧隙控制在极小范围内，保证正反转切换时没有明显的传动空程，让机器人的动作控制精度更高，无论是行走驱动还是武器驱动，都能做到指令响应无滞后。

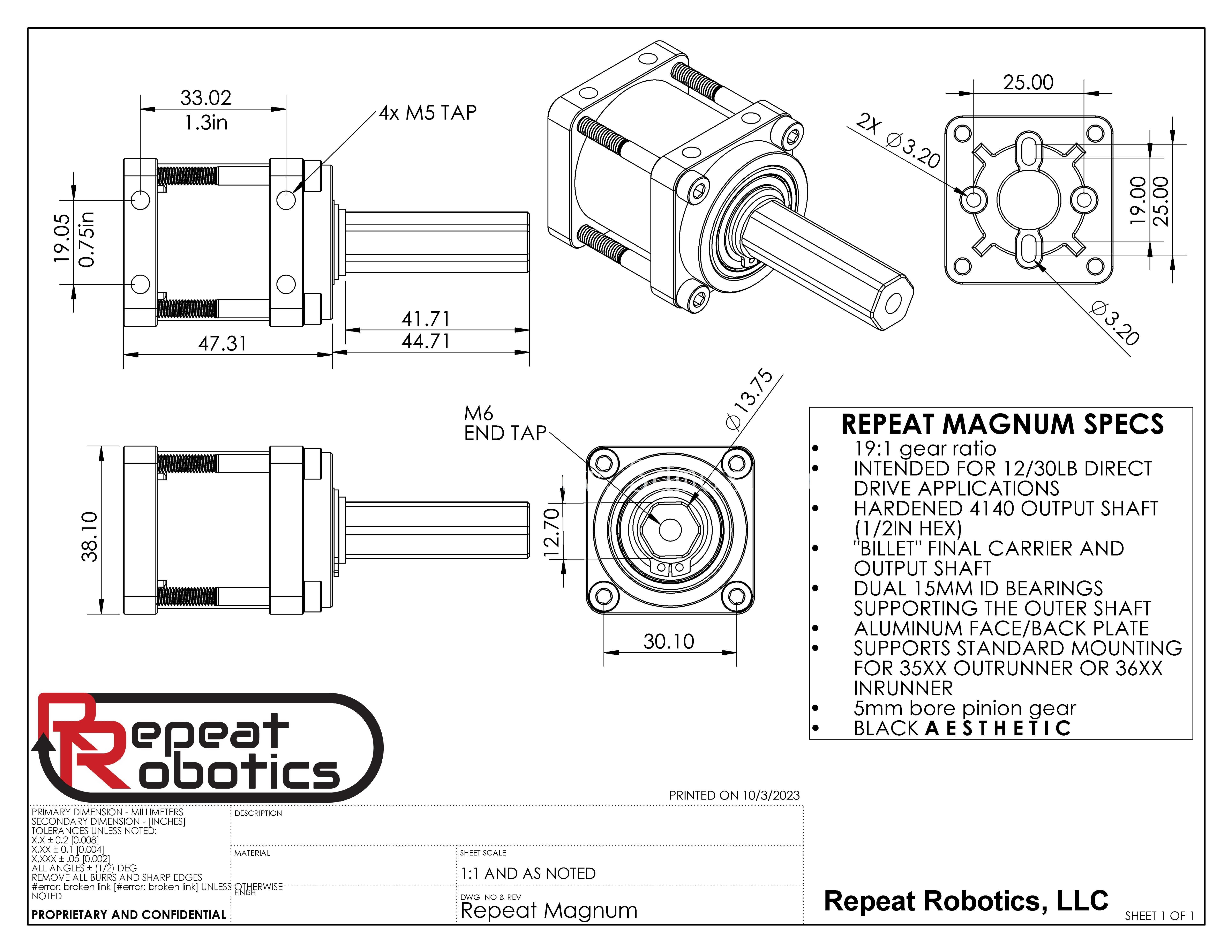

安装边界方面，这款变速箱的方形安装法兰可以直接适配格斗机器人常用的铝型材框架安装位，四个安装孔的孔位间距匹配行业通用的安装标准，不需要额外做转接板就能完成固定，降低整机装配的复杂度。输出轴端设置标准的轴伸长度与键槽结构，可以直接连接行走轮、武器转盘等负载部件，输入端可以直接适配同规格的驱动电机，不需要额外加工连接套。箱体的密封结构采用简单可靠的接触式密封，既能防止传动润滑脂在剧烈震动下甩出，也能阻挡对抗过程中产生的金属碎屑、场地灰尘进入箱体内部，避免齿轮副出现磨粒磨损，延长传动单元的使用寿命。

实际使用场景中，这类变速箱既可以作为格斗机器人的行走驱动传动单元，将电机的高转速低扭矩输出转换为低转速大扭矩输出，驱动行走轮完成快速移动、顶推对抗等动作；也可以作为旋转武器的减速传动单元，带动武器转盘、击打臂等部件积蓄动能，在对抗中输出足够的击打力。相比常规的工业用减速器，这款变速箱没有冗余的附加结构，所有结构设计都围绕高强度、轻量化、小尺寸三个核心目标展开，在保证传动强度满足竞技对抗需求的前提下，把自重和外形尺寸压缩到了同功率等级传动部件的较低水平，能帮助参赛选手在整机重量限制内，分配更多重量给装甲、武器等核心对抗部件，提升整机的竞技性能。

从建模细节来看，这款变速箱的三维结构完整还原了所有装配关系，包括拉杆的预紧结构、轴承的安装位、齿轮副的啮合位置、密封件的安装槽都做了精确的建模还原，结构工程师在做格斗机器人整机设计时，可以直接调用这个模型完成整机的装配干涉检查，验证安装空间是否匹配，也可以参考这个结构的设计思路，针对自己的参赛机型做参数调整，优化传动系统的布局。整个结构没有多余的工艺冗余，所有倒角、退刀槽的设计都匹配实际机加工工艺要求，不存在无法加工的结构特征，完全可以直接用于实际零件的加工生产，不需要做额外的工艺修正。
