迷你无级变速传动机构结构设计

这套迷你CVT传动结构，核心面向小型动力传输场景的无级变速需求做适配，在小型代步车辆、轻型作业设备、教学演示教具这类对传动平顺性有要求的场景里，能替代传统有级变速的换挡顿挫问题，实现动力输出端的转速连续可调。从实际使用逻辑来看，这套结构不需要手动切换挡位齿比，通过两组可变直径带轮配合传动带的接触半径变化，就能在设计的速比区间内连续调整传动比，让动力源始终保持在高效工作区间，不管是低速大扭矩输出还是高速巡航的低转速需求，都能通过速比的平滑过渡匹配，避免有级变速换挡时的动力中断与转速突变。

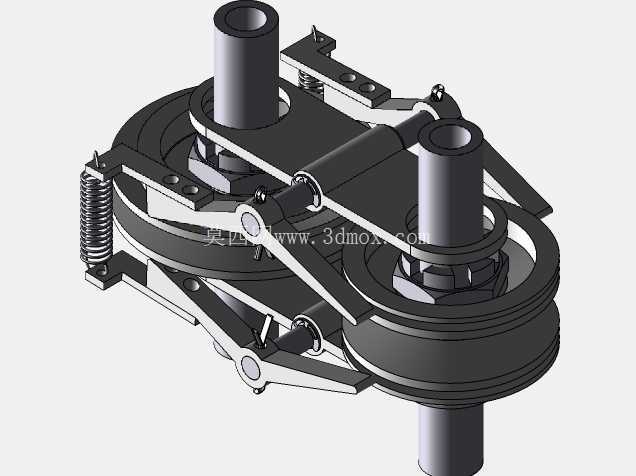

设计层面首先考虑的是带轮的张紧稳定性，两侧带轮的动盘滑动导柱做了同轴度公差约束，保证动盘沿轴向滑动时不会出现偏摆，避免传动带出现偏磨导致寿命缩短；两侧布置的复位弹簧参数经过匹配，在不同速比位置都能提供足够的轴向压紧力，既不会因为压力过大导致传动带过度磨损，也不会因为压力不足出现传动打滑丢转的问题。输入输出轴的轴伸长度做了适配性设计，预留的键槽位置可以直接对接标准联轴器，不需要额外做轴端改装就能和常规的小型动力源、负载端连接，安装时只需要保证输入输出轴的平行度公差在允许范围内，就能保证传动带的正常啮合，不会出现带体跑偏的问题。

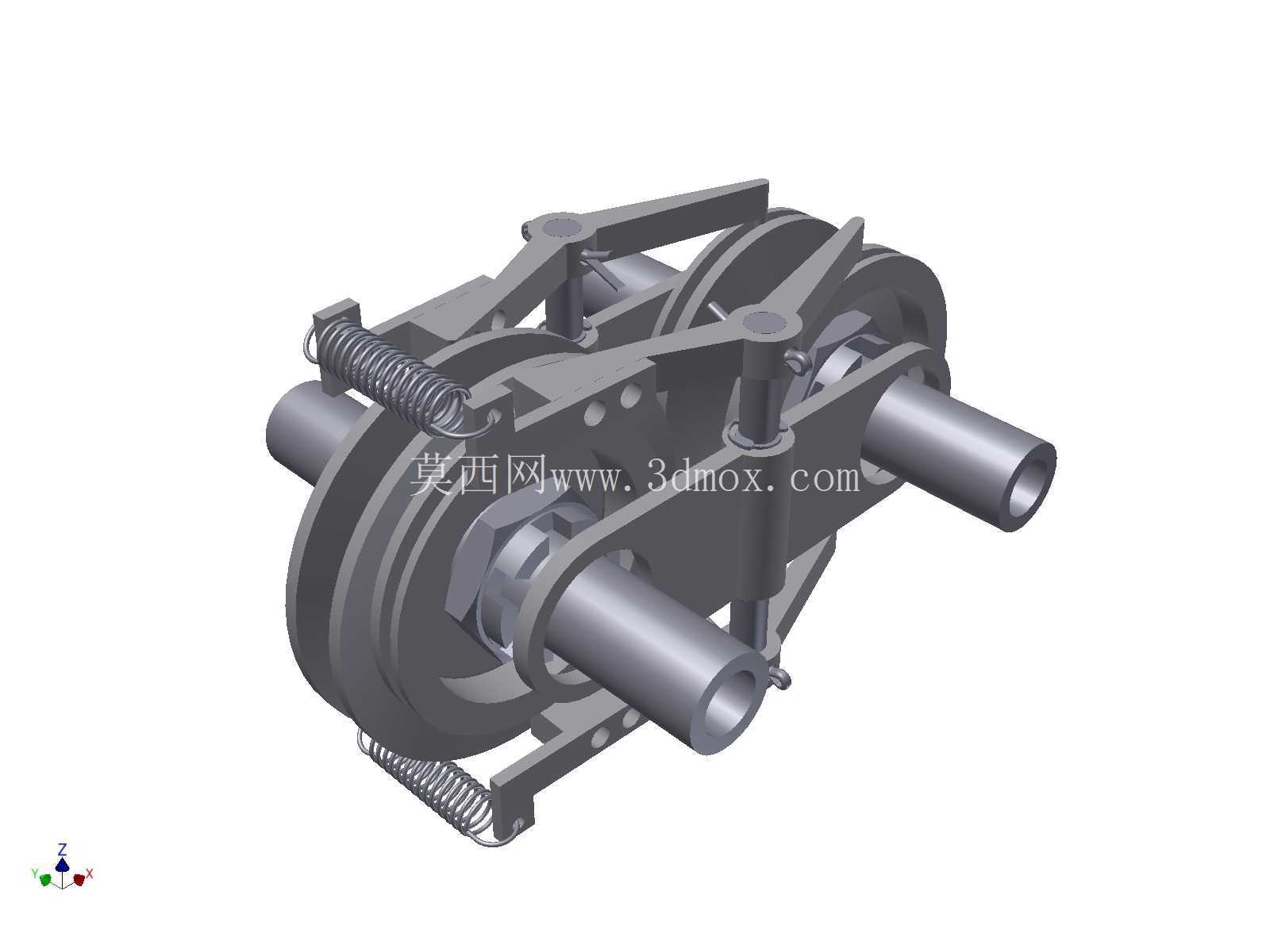

从结构布局来看，整体的径向尺寸控制得比较紧凑，两个带轮的中心距经过优化，在保证最大速比变化范围的前提下，尽可能缩小了整体的安装占位，不管是集成在小型设备的动力舱内，还是作为独立传动模块安装在设备机架上，都不需要预留过大的安装空间。带轮的锥面角度做了反复校核，保证传动带在速比变化过程中始终和锥面保持足够的接触面积，接触应力控制在传动带的许用范围内，避免长期运行出现带体早期疲劳损坏。导向支架的结构做了轻量化处理，在保证支撑刚度的前提下去掉了非受力区域的多余材料，既减轻了整体重量，也不会因为支架变形影响带轮的同轴精度。

实际运行过程中，当输入转速固定时，通过改变主动轮的有效直径，同步改变从动轮的有效直径，就能实现输出转速的连续变化，整个变速过程没有挡位切换的冲击，动力传输的平顺性远优于齿轮式有级变速结构。这套结构的维护门槛也比较低，日常只需要定期检查传动带的张紧状态和弹簧的预紧力，不需要像齿轮变速箱那样定期更换齿轮油，也不存在齿轮啮合的打齿风险，非常适合对维护成本敏感的小型动力设备使用。在做三维建模的时候，所有运动部件的干涉检查都做了全行程验证，从最小速比到最大速比的整个调节行程内，动盘、弹簧、支架之间都不会出现运动干涉，每个滑动配合面的间隙都预留了合理的公差范围，既保证运动顺畅，也不会因为间隙过大出现传动异响。安装边界上，底部的支架预留了标准的安装孔位，可以直接通过螺栓固定在安装基准面上，输入输出轴的中心高保持一致，对接其他传动部件的时候不需要额外调整高度差，能大幅减少现场安装的调试工作量。
