机器人换挡传动双输出定制齿轮箱结构

这套定制齿轮传动结构，核心面向竞技类移动机器人的换挡驱动需求开发，区别于常规单输出减速箱，其在紧凑安装空间内集成了双路动力传递路径，可同时满足机器人底盘行走驱动与外接独立作业机构的动力供给需求。从实际应用场景来看，这类结构多用于对抗性机器人赛事、小型特种巡检机器人的底盘传动段，能够在不额外增加独立动力单元的前提下，通过动力输出轴为前端作业机构提供匹配转速与扭矩的动力输出，有效降低整机的重量占比与布线复杂度。

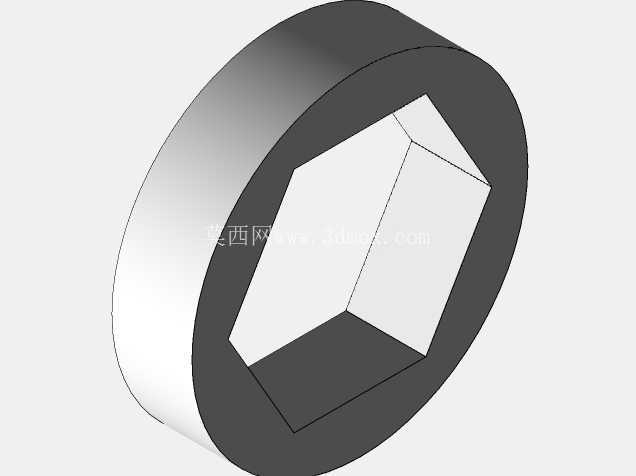

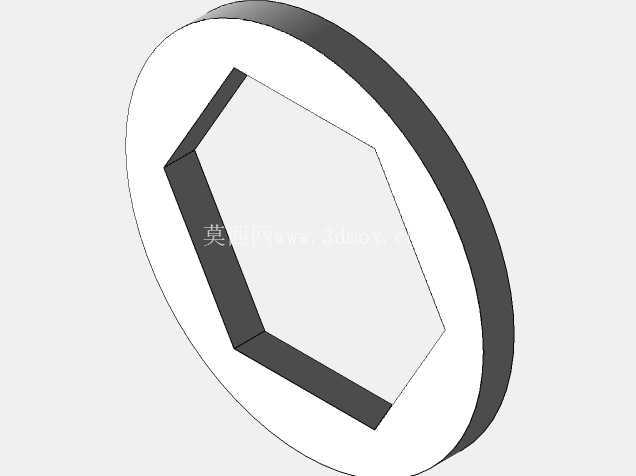

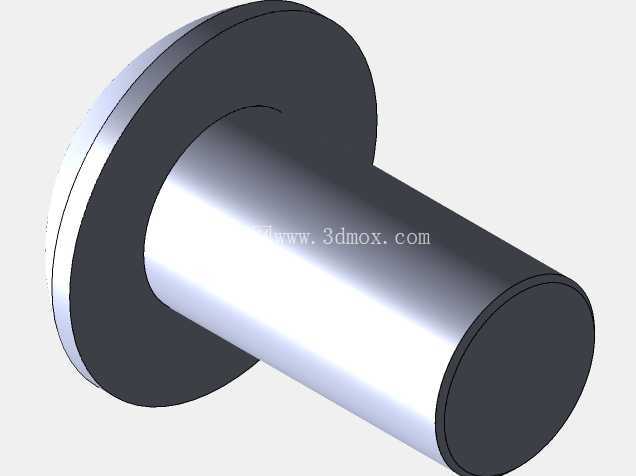

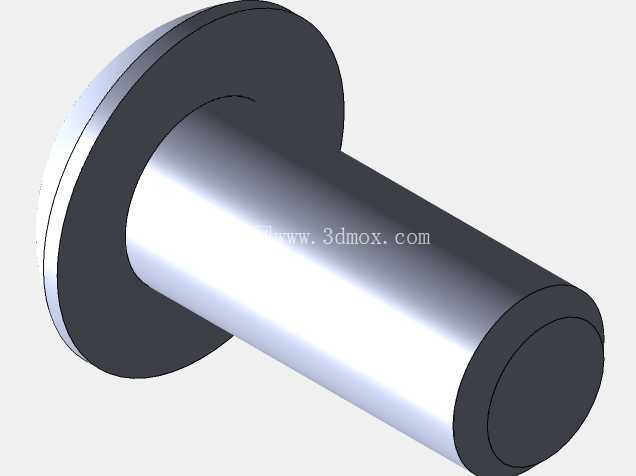

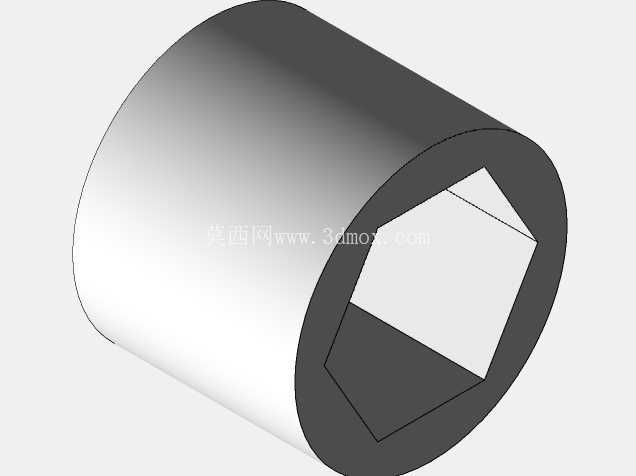

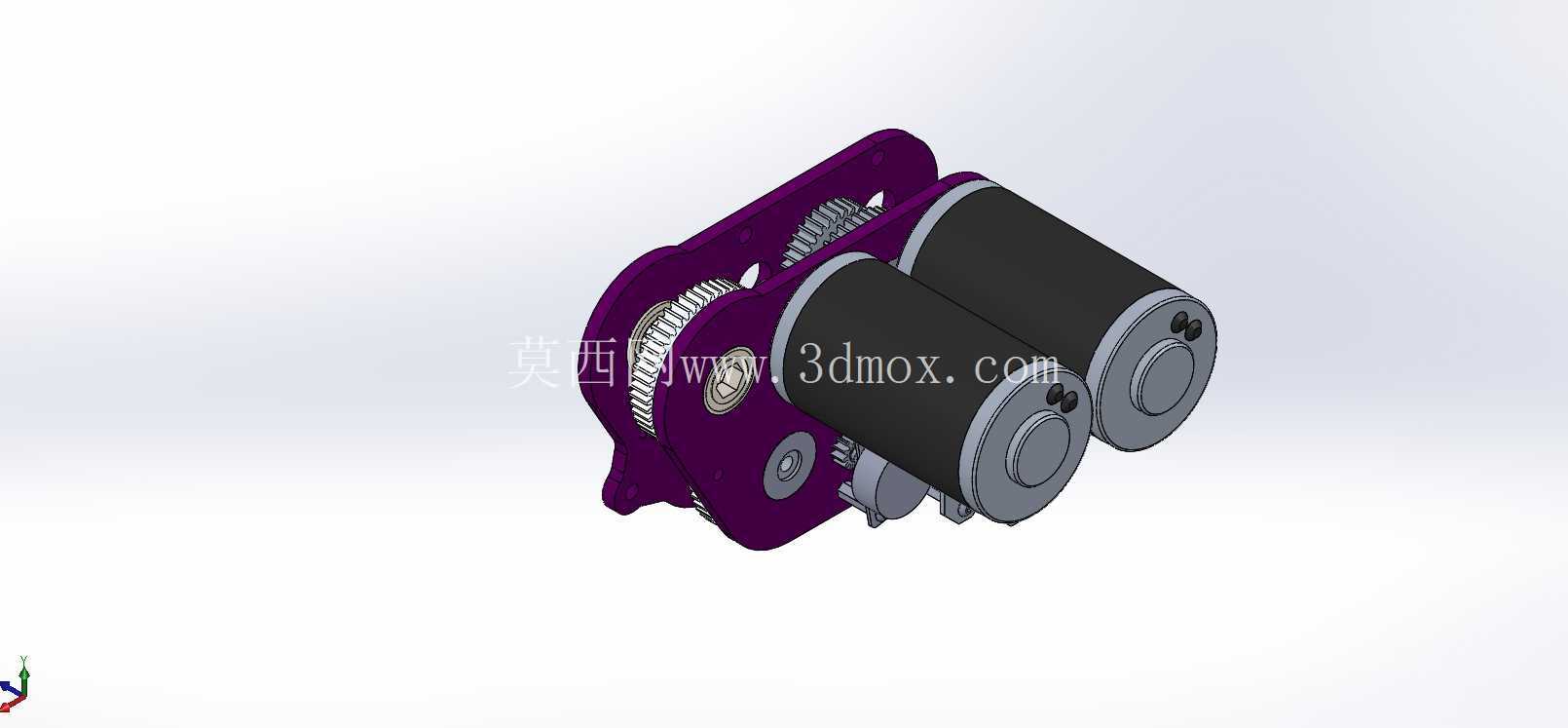

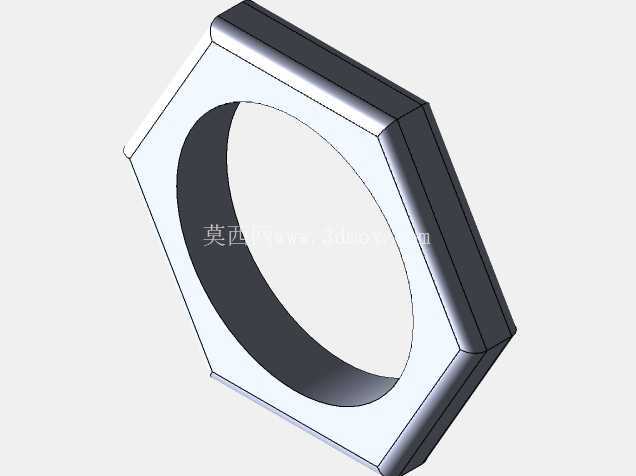

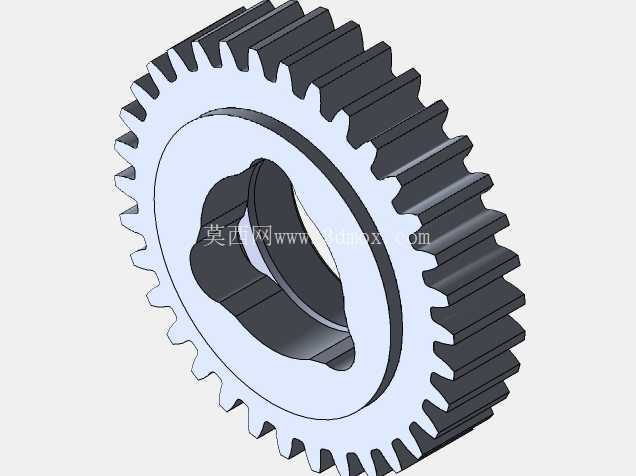

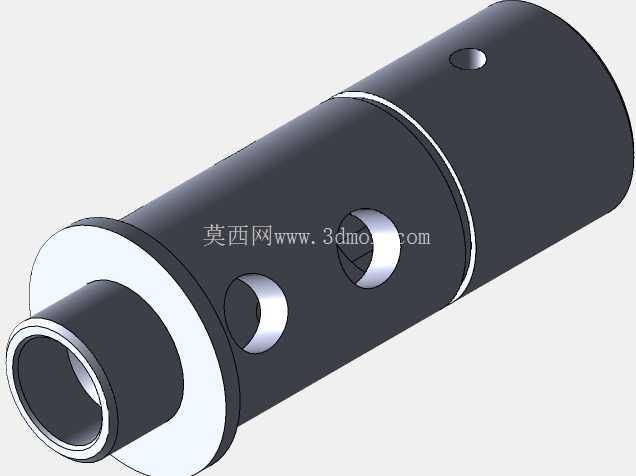

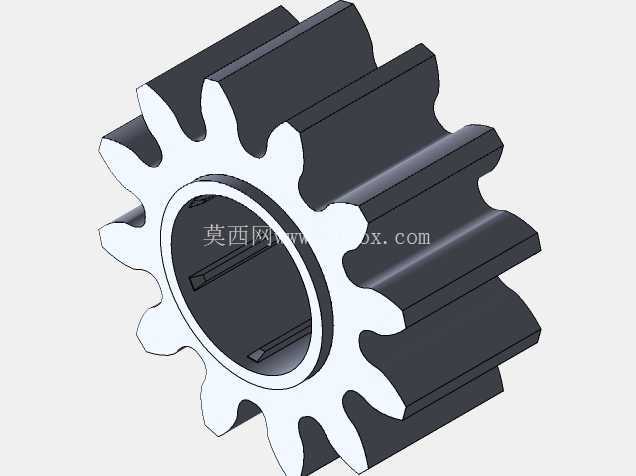

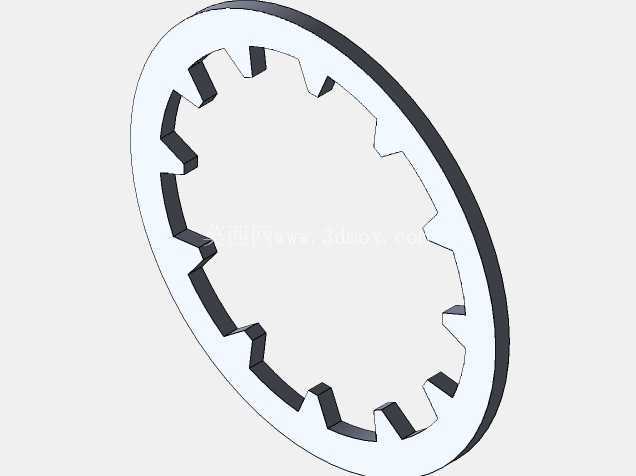

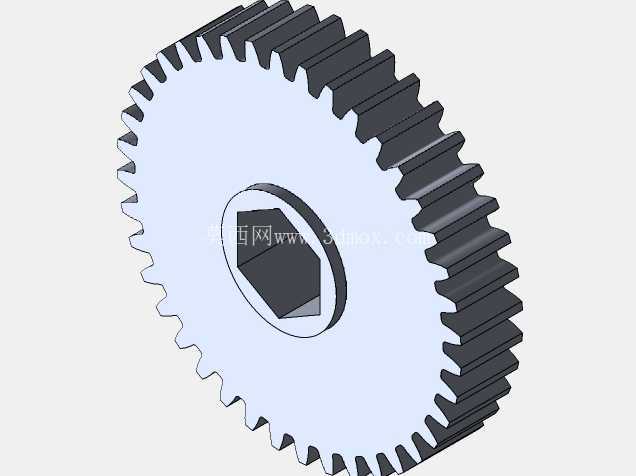

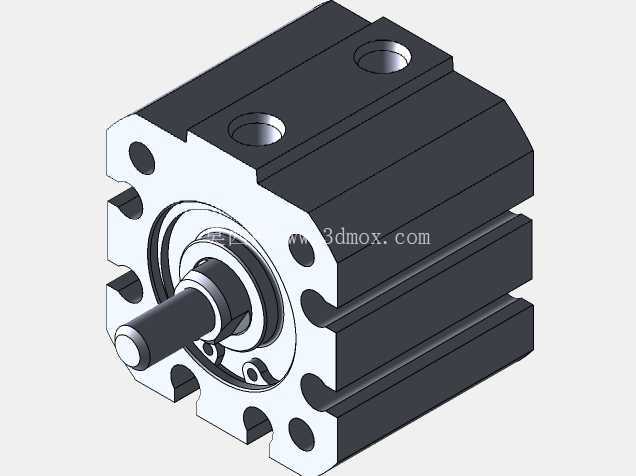

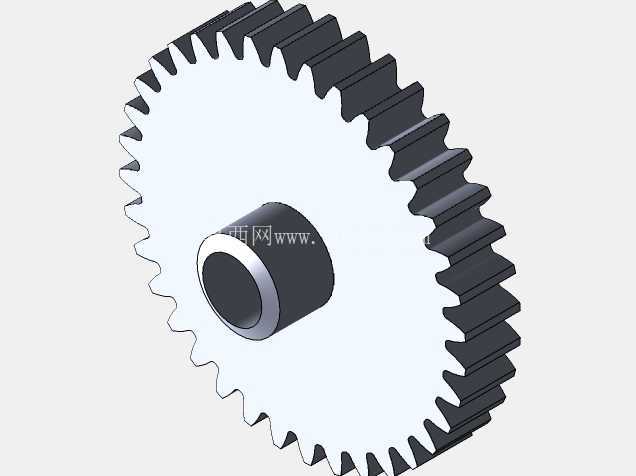

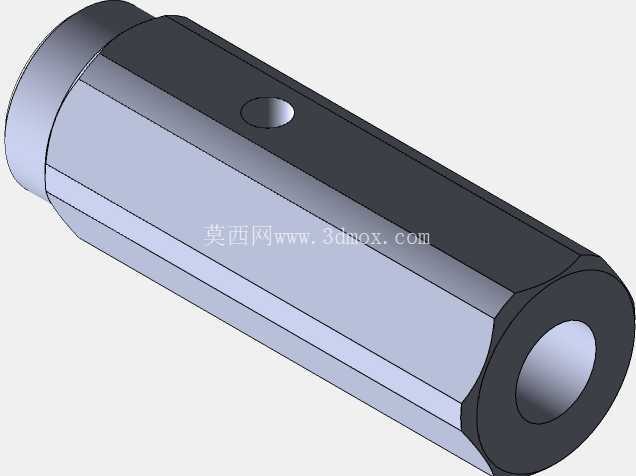

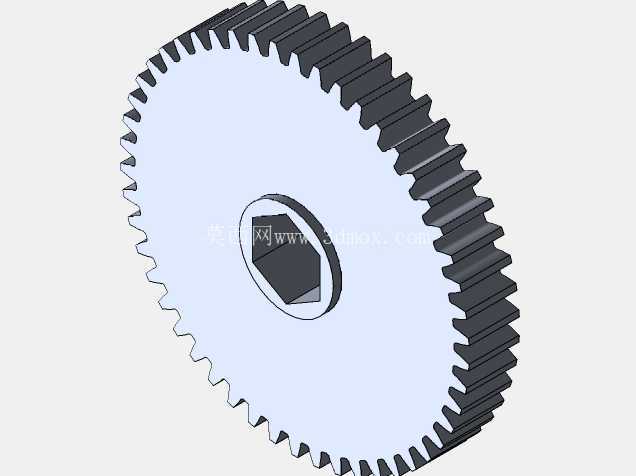

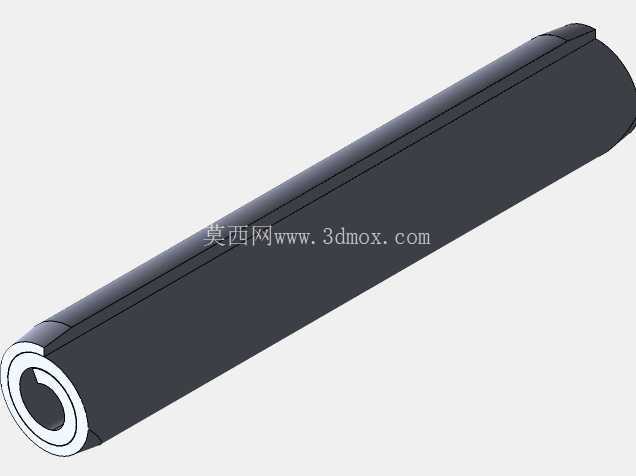

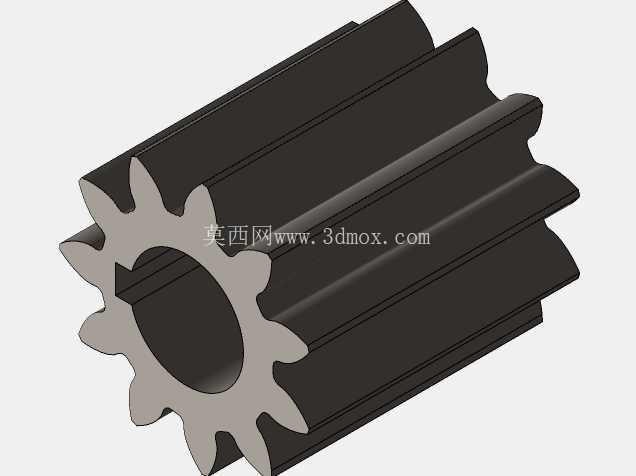

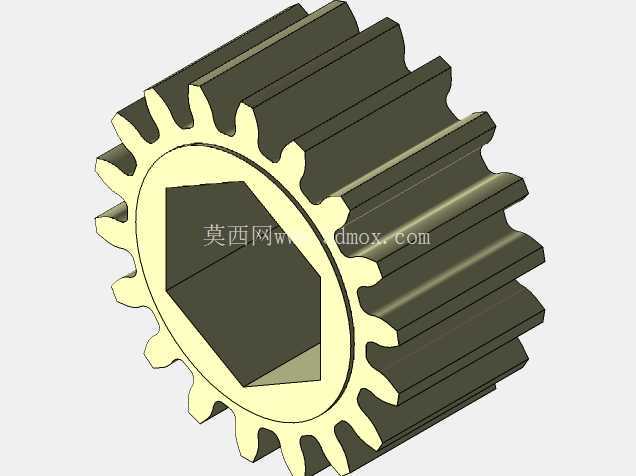

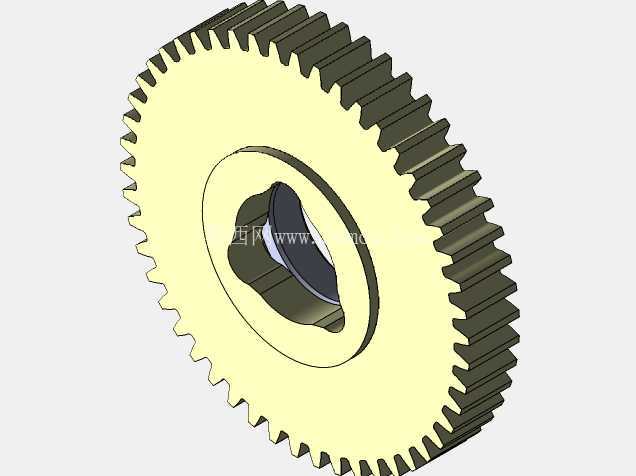

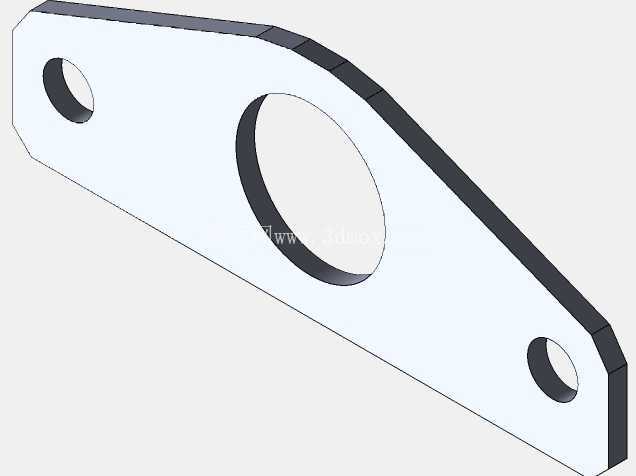

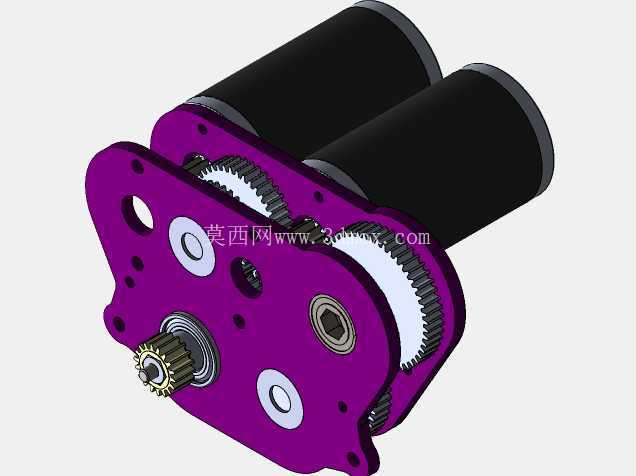

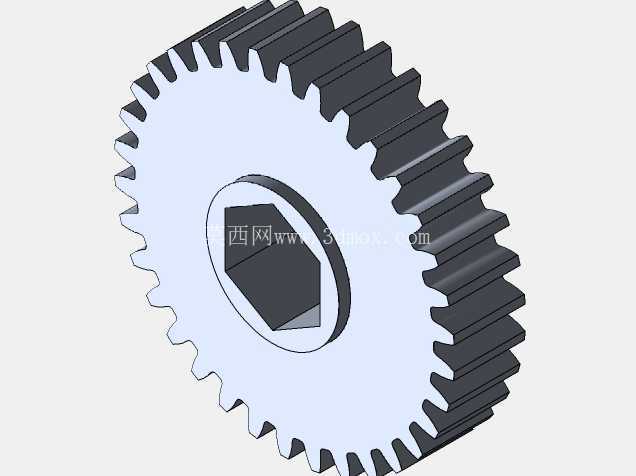

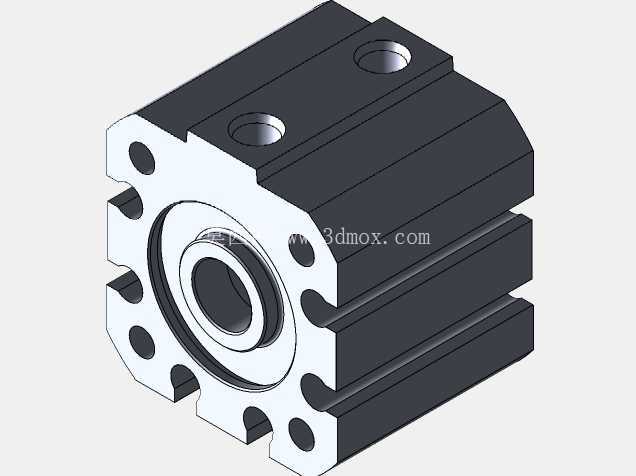

结构设计阶段，首先围绕机器人底盘的安装边界做了布局约束，整体采用双侧立式支撑板作为承载基体，将两组动力输入单元平行布置在箱体上部，通过多级直齿轮啮合传递扭矩，齿轮副的模数选择兼顾了大扭矩传递下的齿根强度与小空间内的传动比匹配，齿宽参数经过载荷校核，可承受竞技场景下频繁启停、瞬时冲击载荷的作用，避免打齿、断齿等失效问题。换挡执行机构集成在齿轮传动链中段，通过滑移齿轮的啮合位置切换，实现两档传动比的快速切换，换挡拨叉的行程做了严格限位，避免挂档不到位或者脱档的问题，换挡动作的响应延迟控制在机器人电控系统可匹配的范围内，满足竞技场景下快速调速、扭矩切换的需求。

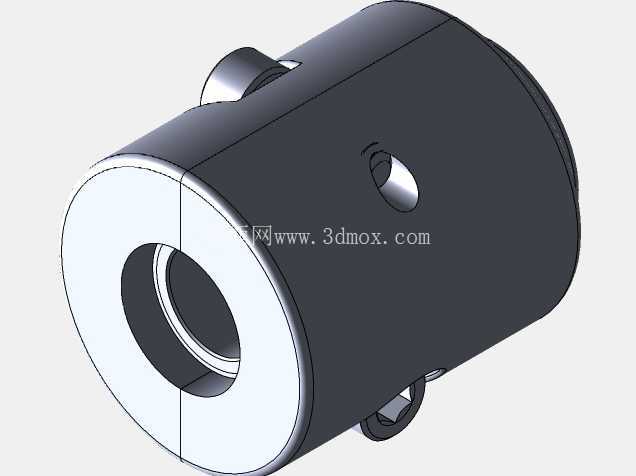

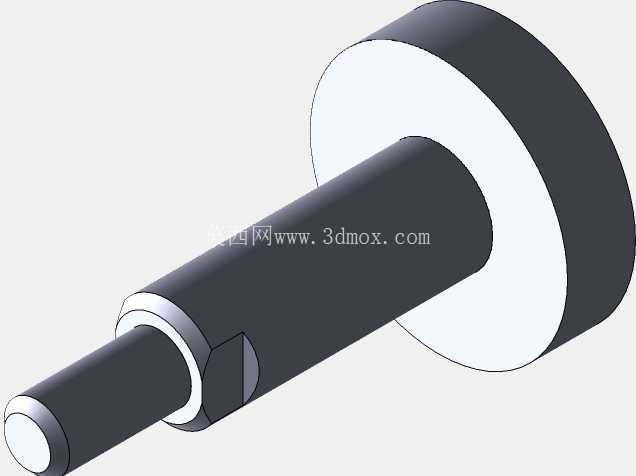

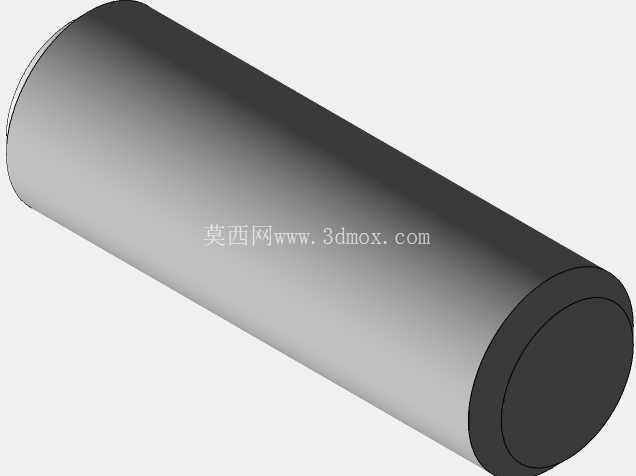

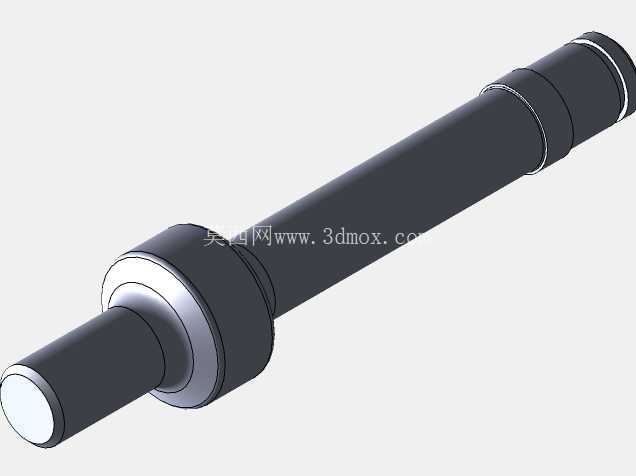

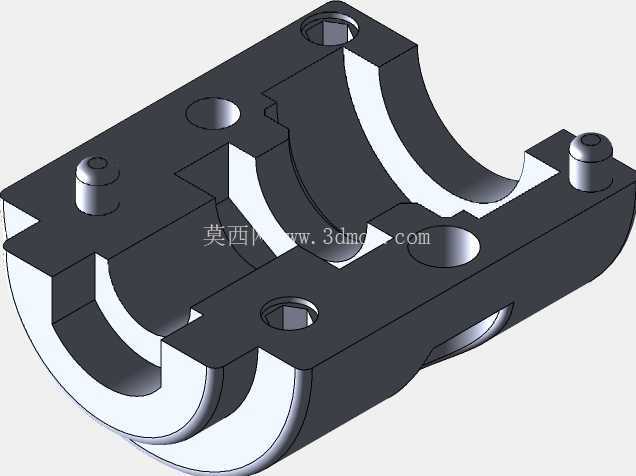

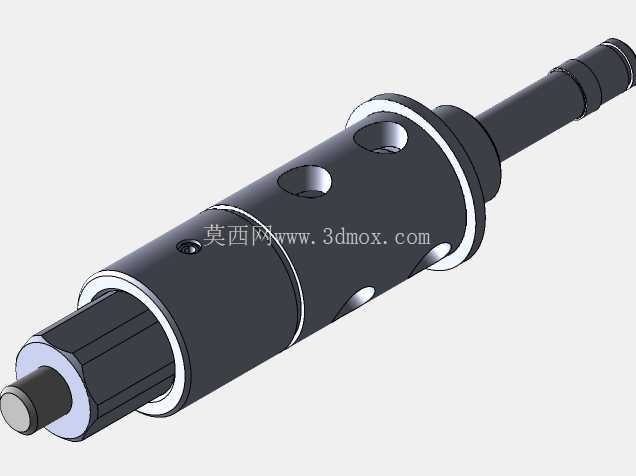

动力输出端采用独立的轴系支撑，通过轴承座固定在侧支撑板上，输出轴的轴伸尺寸、键槽规格匹配常规机器人作业附件的安装标准，可直接连接抬升机构、抓取机构或者辅助行走轮组，不需要额外做转接法兰设计。箱体的安装孔位按照机器人底盘常用的铝型材安装间距做了预留，侧支撑板上的定位孔可直接与底盘型材的槽位对齐，通过标准紧固件即可完成固定，不需要额外做安装转接件，大幅缩短整机的装配周期。

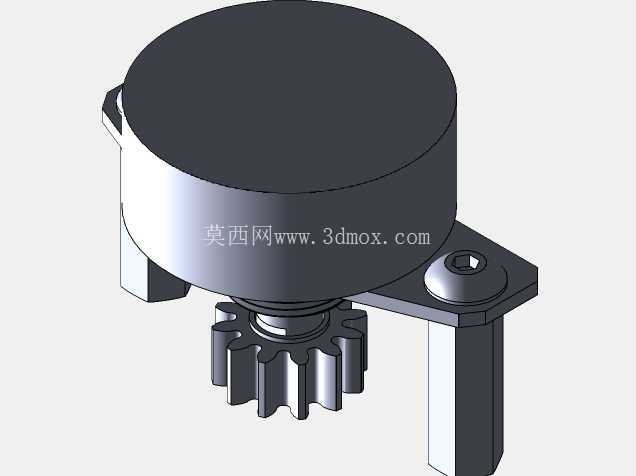

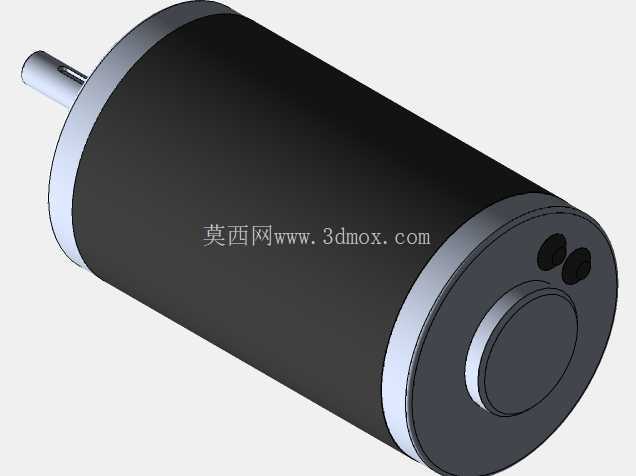

从传动路径的设计逻辑来看，行走驱动输出与PTO动力输出采用同轴分路的传递方式，在换挡过程中两路输出的动力切换保持同步，不会出现单路动力中断导致的作业机构失稳问题。齿轮组的润滑采用脂润滑方式，箱体内部预留了润滑脂存储腔，侧支撑板与齿轮端面之间保留了合适的间隙，避免润滑脂被高速旋转的齿轮甩出，同时也能减少齿轮啮合过程中的摩擦损耗，延长传动件的使用寿命。输入单元的安装位做了同轴度定位设计，电机安装止口与齿轮输入轴的同轴度公差控制在0.02mm以内，有效降低高速运转下的振动与噪音，避免电机轴承受额外径向力导致的寿命衰减。

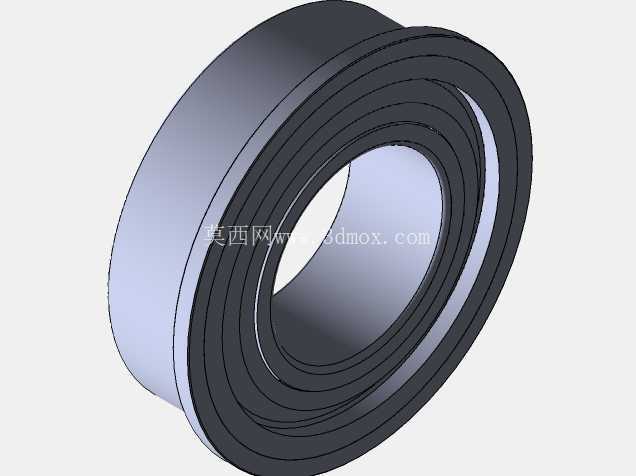

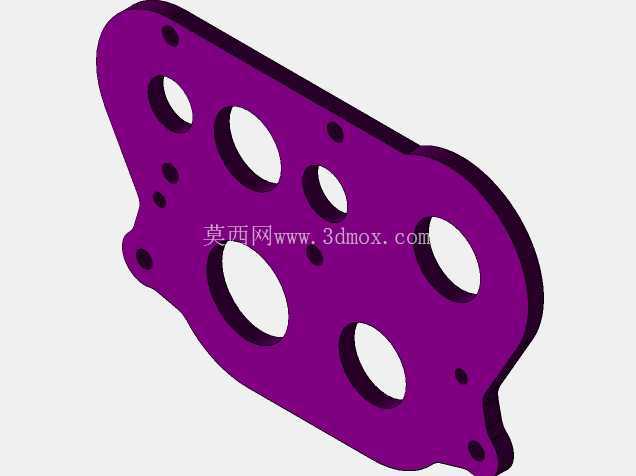

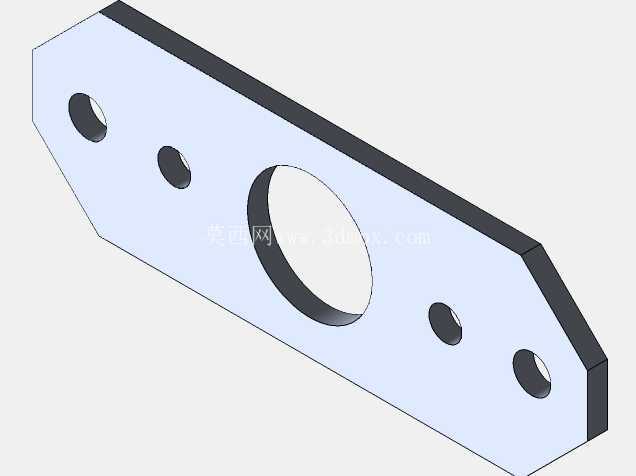

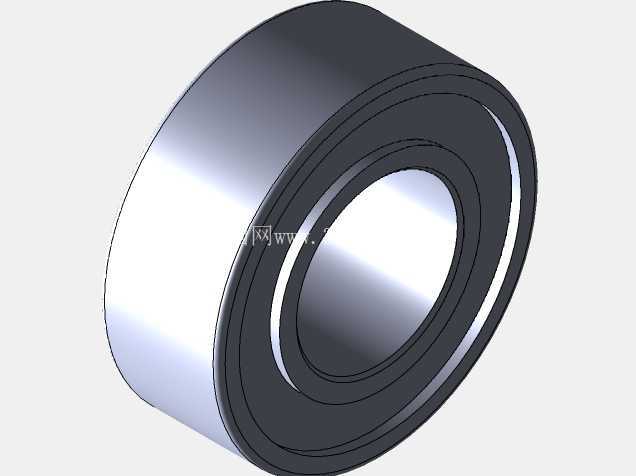

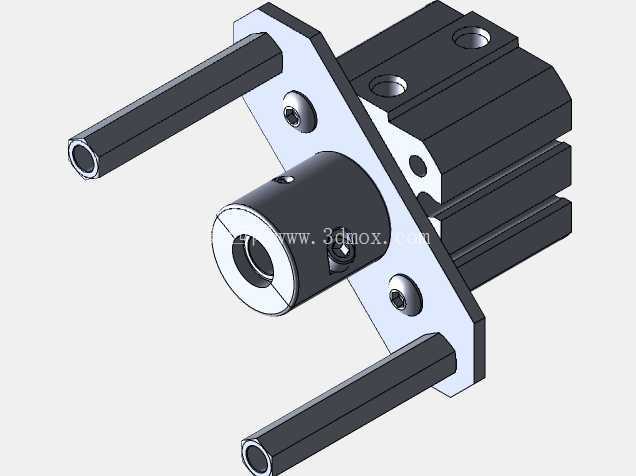

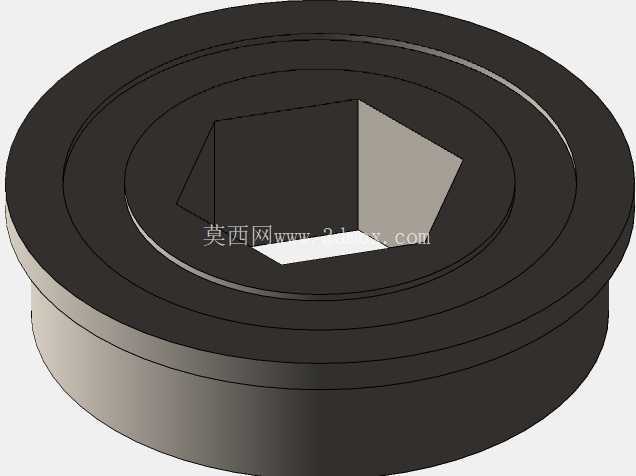

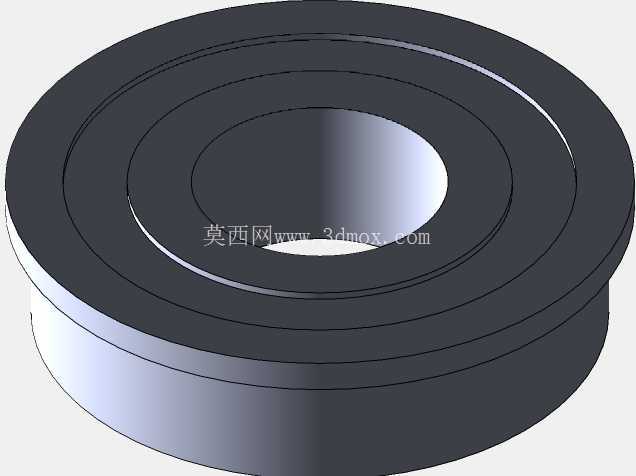

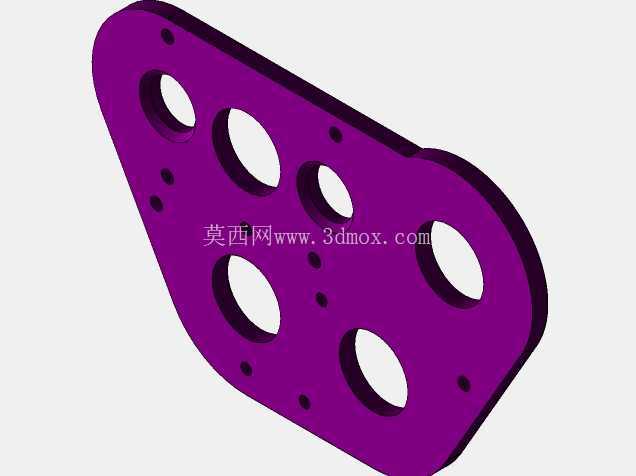

考虑到竞技类机器人经常会遇到碰撞、倾覆等极端工况，双侧支撑板采用高强度铝合金加工而成，厚度经过刚度校核，在承受侧向冲击载荷时不会出现明显变形，保证齿轮副的啮合中心距始终保持在设计公差范围内，避免因箱体变形导致的传动卡滞、齿轮偏磨等问题。所有旋转轴的支撑位置均采用带密封的深沟球轴承，可阻挡赛场环境中的灰尘、碎屑进入轴承内部，同时防止润滑脂泄漏，适应复杂的赛场作业环境。换挡拨叉的驱动位预留了标准舵机安装接口，可直接匹配市面上常用的机器人数字舵机，不需要额外设计舵机安装支架，舵机摇臂与拨叉的连接位置做了间隙补偿设计，可抵消装配过程中产生的位置误差，保证换挡动作顺畅无卡滞。

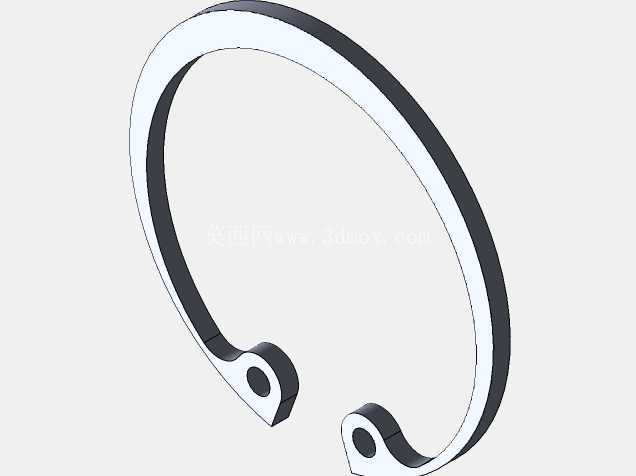

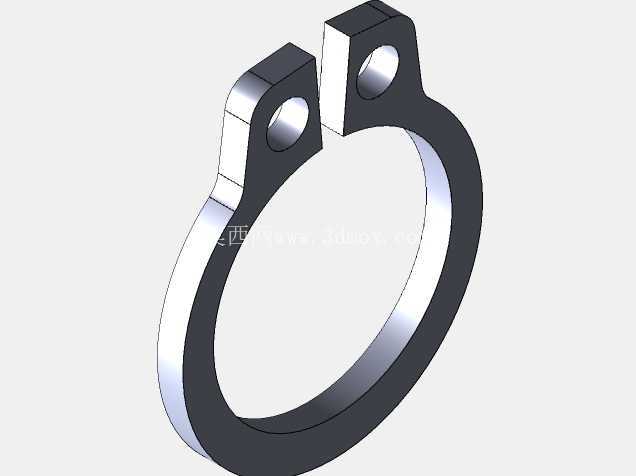

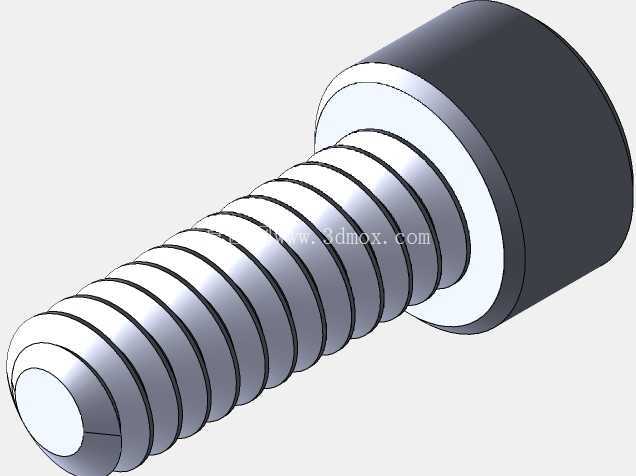

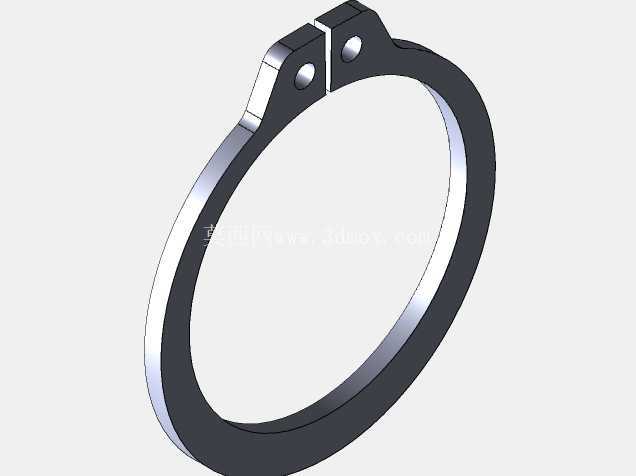

在安装边界方面，整体结构的横向、纵向、高度尺寸均控制在小型机器人底盘的常规安装空间范围内，突出结构表面的紧固件均采用内六角圆柱头螺钉，螺钉头的沉孔深度做了匹配设计，不会出现螺钉头突出箱体表面干涉其他部件安装的问题。输出轴的轴端做了倒角导向设计，方便外接机构的快速装配，轴上的挡圈槽位置经过精确计算，可对传动齿轮、轴承做可靠的轴向定位，避免高速运转下的轴系窜动。
