IP65防护等级配电箱控制面板箱体

在工业配电、户外设备配套、小型生产线电控改造这类场景里，电气元件的安装防护一直是结构设计里绕不开的环节——不少现场工况存在粉尘飞溅、短时淋水、潮湿凝露的问题，普通开放式安装架根本满足不了防护要求，这时候带密封结构的控制面板箱体就成了核心承载部件。这款箱体的设计初衷，就是给特定工况下的配电系统提供一体化的安装载体，所有断路器、继电器、接线端子、操作按钮、状态指示灯都能集成在箱体内，既避免外部杂物侵入造成电气短路，也能防止人员误触带电部件引发安全事故。

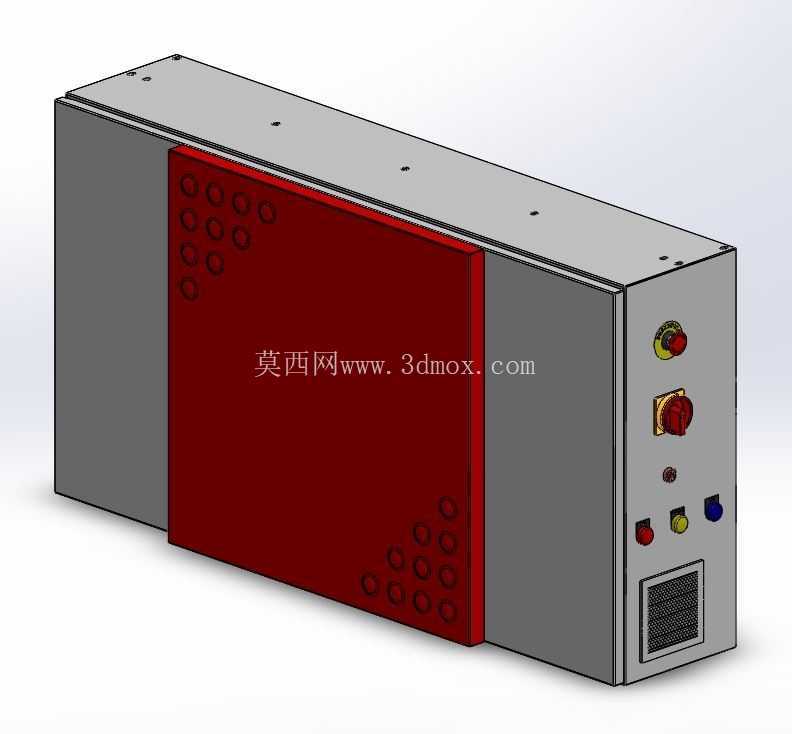

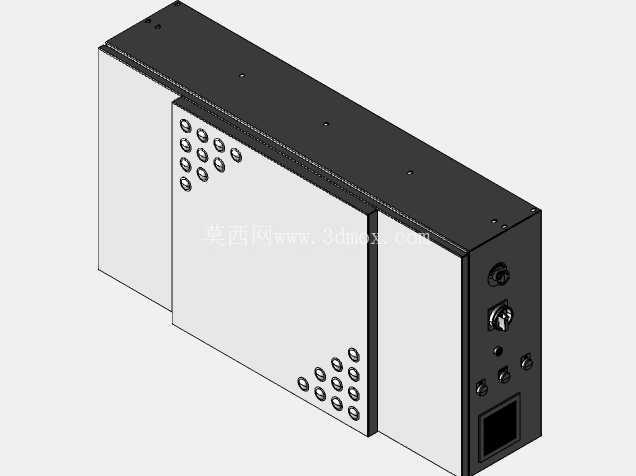

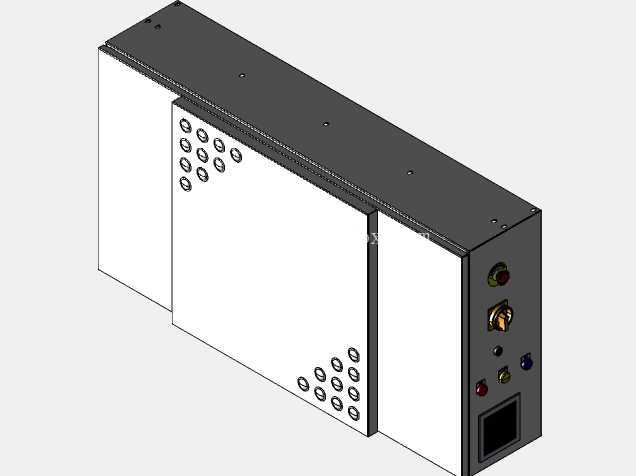

从结构设计逻辑来看，这款箱体采用分体式拼接的钣金结构，主体框架采用折弯成型的冷轧钢板拼接，兼顾结构强度与加工便利性，不需要复杂的开模工序就能完成小批量定制生产。正面的红色面板是操作交互区，预留了多组按钮、指示灯、急停开关的安装孔位，不同孔径对应不同规格的操作元件，安装时不需要二次开孔，直接用标准紧固件就能完成元件固定；面板表面做了凹凸点阵结构，一方面是增强钣金件的结构刚度，减少薄钢板受力后的形变，另一方面也能在表面凝露时引导水珠滑落，避免积水顺着元件缝隙渗入箱体内部。箱体侧面预留了通风散热栅格，栅格内侧设计有防尘挡边，配合密封胶条安装后，既能满足箱体内电气元件的散热需求，又不会破坏整体IP65的防护等级。

安装边界方面，这款箱体采用壁挂式安装设计，箱体顶部的平面预留了四个固定安装孔，孔位间距符合常规电控箱的安装标准，适配现场常用的膨胀螺栓、壁挂支架固定方式，不需要额外制作转接安装板。箱体内部预留了标准的DIN导轨安装位，导轨位置可以根据元件尺寸上下调整，接线端子排可以布置在箱体下部的走线区，强弱电走线可以通过内部的理线架分开布置，避免信号干扰。箱体的门体与框架接触的位置设计有一圈嵌入式密封槽，配套的发泡橡胶密封条可以完全填充接缝间隙，在箱体闭合锁紧后，能有效阻挡直径大于1mm的粉尘侵入，同时承受任意方向的低压喷水冲击，完全满足IP65防护等级的测试要求，适合在车间半户外区域、设备配套工位、户外临时配电点这类场景使用。

实际选型使用时，需要注意箱体的内部净空尺寸，提前排布所有电气元件的安装位置，预留出接线、走线的操作空间，尤其是体积较大的交流接触器、断路器这类元件，要确认元件深度不超过箱体的内部净深，避免门体闭合时与元件发生干涉。操作面板上的元件开孔位置做了沉台处理，安装按钮、指示灯时可以配套防水密封圈，进一步提升元件安装位置的防护性能。箱体的进出线孔设计在箱体下部，采用格兰头密封固定的方式，线缆接入后拧紧格兰头就能完成进线位置的密封，不会因为线缆走线破坏整体防护性能。

从结构强度角度考虑，这款箱体的板材厚度选择兼顾了重量与刚性，整体重量控制在合理范围内，单人就能完成壁挂安装作业，同时箱体框架的折弯边做了翻边加强处理，在承受常规的安装应力、操作按压力时不会出现明显形变，长期使用也不会因为钣金变形导致密封间隙变大、防护等级下降。箱体表面做了静电喷塑处理，红色面板与灰色主体的配色区分了操作区与非操作区，现场操作人员能快速识别操作位置，喷塑层也能提升箱体的防锈耐腐蚀能力，在潮湿、多粉尘的工况下能长期保持表面完好，不需要频繁做防腐维护。
