PCB清洗烘干线配套电气控制柜体

PCB制程中的清洗与烘干环节，对设备运行的时序逻辑、工况反馈精度要求极高，这套电控柜体正是为匹配滚筒式烘干机、隧道式烘箱两类烘干设备的协同控制需求开发，可同时覆盖两种不同烘干工艺的信号采集、指令输出与状态监控功能，在PCB生产车间的湿制程后端工位承担核心控制作用。柜体整体采用600x600x350的外形尺寸设计，这个尺寸边界是经过现场安装空间反复校核确定的：车间现有产线的电控安装位预留深度为400mm，柜体350mm的深度预留了50mm的接线与走线空间，宽度与高度方向的尺寸则刚好适配标准19英寸安装机架的固定孔位，无需额外改造安装支架即可直接固定在产线侧方的电控立柱上，也可落地放置在设备旁的预留区域，底部预留的穿线孔位可直接对接设备端的动力线缆与信号线缆，减少现场布线的弯折半径，降低线缆损耗。

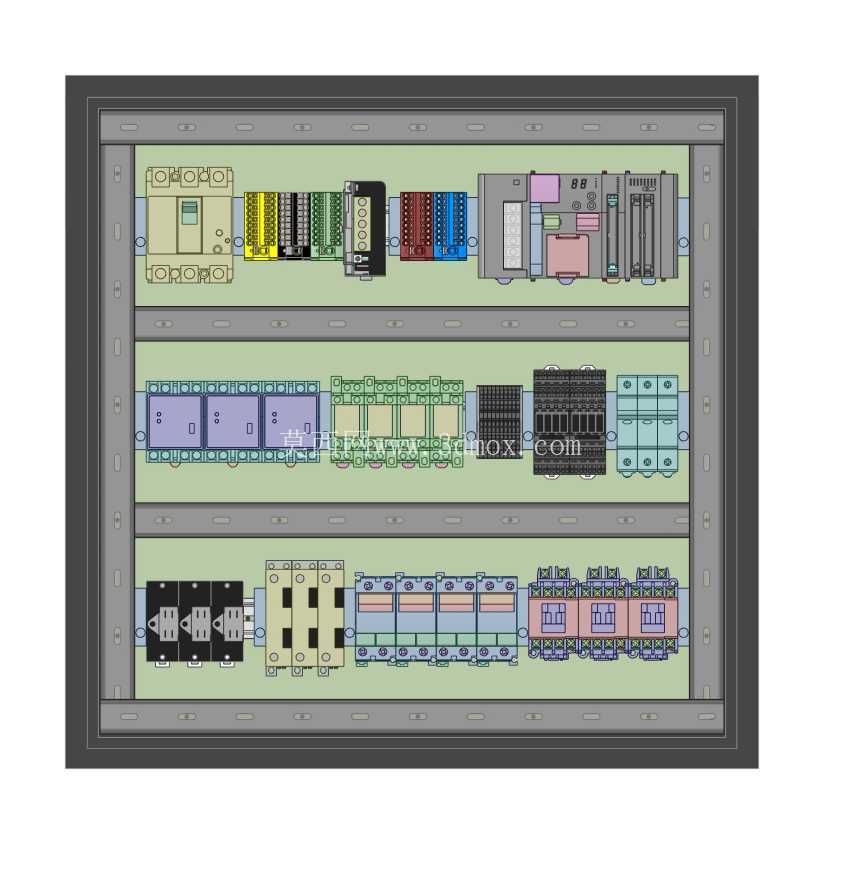

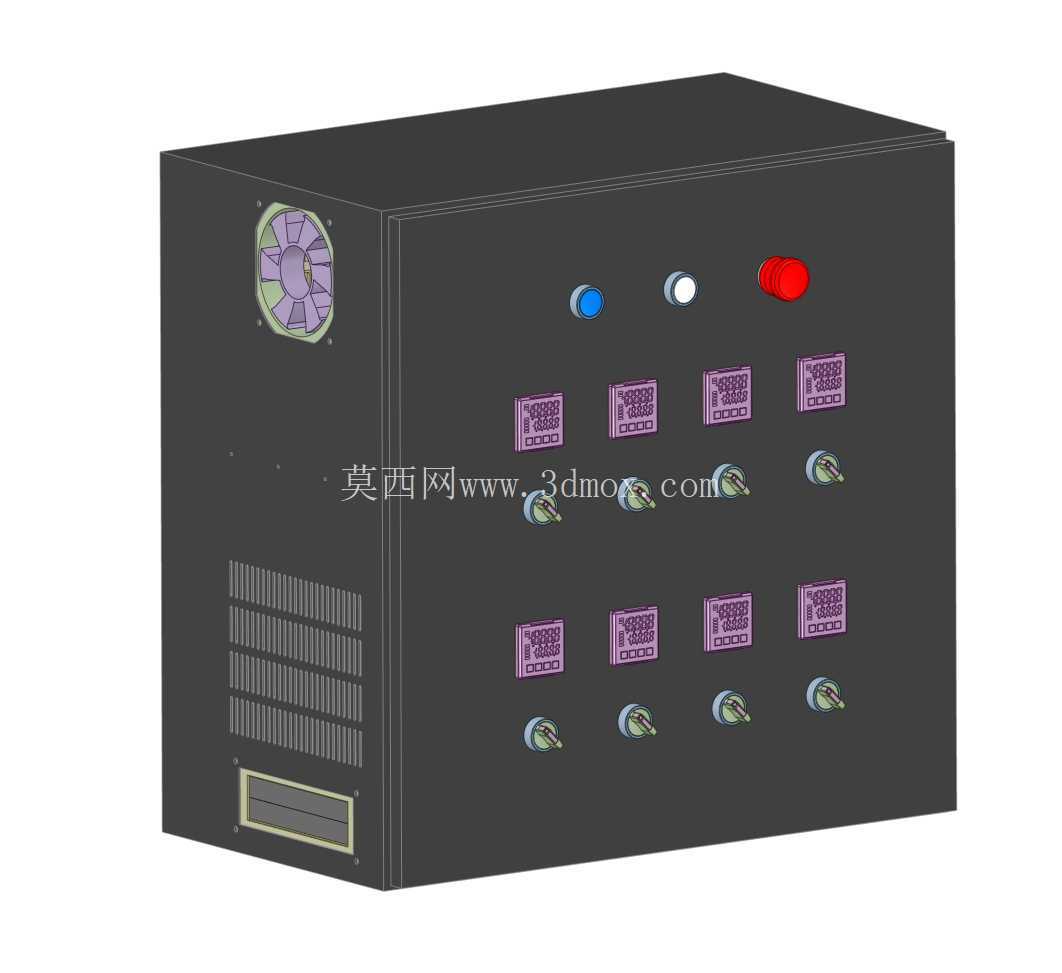

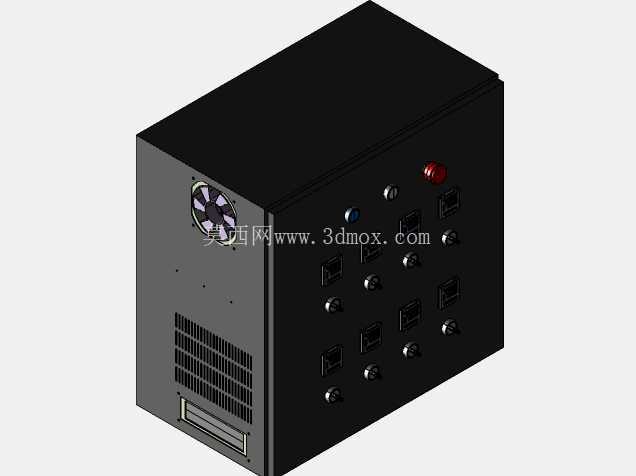

从结构设计思路来看，柜体采用封闭式冷轧钢板焊接成型，侧边设置的轴流散热风扇配合下部的通风格栅，形成下进风上侧出风的散热风道，可将柜内PLC、继电器、接触器等发热元件的工作温度控制在合理区间，避免PCB车间常年恒温高湿环境下元件积热导致的运行故障。面板区域的布局完全按照现场操作人员的操作习惯排布：最上方设置三色状态指示灯，分别对应设备运行、待机、故障三种状态，操作人员在产线另一侧即可快速识别设备运行状态；指示灯下方分两排布置8个控制旋钮与对应状态显示模块，上排四个旋钮分别对应滚筒烘干机的启停、温度调节、转速调节、输送速度控制，下排四个旋钮对应隧道式烘箱的加热开关、温区设置、传送速度、排风调节，每个旋钮旁的显示模块可实时反馈当前参数数值，无需打开柜门即可完成常规参数调整。面板最右侧的红色急停按钮采用凸起式设计，触发行程短，遇到紧急工况时可快速拍下切断设备总动力，符合工业设备安全设计规范。

在实际应用场景中，这套电控柜可同时采集两类烘干设备的温度传感器信号、转速传感器信号、物料到位信号，根据预设的工艺参数自动调整烘干温度、滚筒转速、隧道网带输送速度，当PCB板从清洗段完成清洗进入滚筒烘干机时，柜体接收到进料信号自动启动滚筒转动与加热模块，按照预设的烘干时长完成初烘后，自动输出指令将PCB板输送至隧道式烘箱进行二次均匀烘干，全程无需人工干预参数调整，仅在出现温度超限、电机过载、卡板等异常情况时触发声光报警并切断对应单元的动力输出，等待运维人员排查故障。柜体下部预留的扩展接口可后续接入产线MES系统，将设备运行参数、烘干时长、故障记录等数据上传至车间管理平台，满足数字化车间的数据采集需求。面板上的所有操作元件均采用IP65防护等级的工业级元件，可耐受PCB车间少量清洗药剂挥发的腐蚀环境，按键与旋钮的操作寿命满足产线三年以上的高频使用需求，柜体表面采用哑光喷塑处理，减少车间灯光反射对操作人员观察状态指示灯的干扰，同时具备一定的防刮耐磨性能，避免日常运维过程中磕碰导致的漆面脱落。
