立式壁挂式电气控制柜体结构设计

这款立式壁挂安装的电气控制柜体，主要面向车间产线边分布式电控部署、小型单机设备配套电控集成、楼宇配套小型动力配电场景使用，日常承担低压回路通断控制、现场设备信号采集中转、小型PLC及低压电气元件承载安装的功能，可直接固定在混凝土墙面、设备侧立面或者型材支架上，无需额外落地安装基座，适配空间局促的现场安装环境。

从结构设计逻辑来看，柜体整体采用封闭式钣金焊接框架，主体框架使用1.5mm厚度冷轧钢板弯折拼焊成型，顶部盖板做了下折包边结构，可避免顶部积尘、凝露滴水直接渗入柜体内部，盖板四角预留沉头安装孔，可直接拆卸完成顶部元件的布线与检修作业；柜体正面单开门结构，门体与框架之间采用暗藏式铰链连接，门体侧边加装导电密封条，闭合后可达到IP54级别的防护能力，适配多尘、存在轻度溅水的工业现场环境。门体上预留了三个操作元件安装位，分别对应急停按钮、状态指示灯、门锁的安装开孔，其中急停按钮开孔位于门体左侧偏下位置，符合现场操作人员右手操作时的应急触碰习惯，状态指示灯开孔紧邻急停按钮旁，可直观反馈柜体内部回路通电、运行、故障状态，门锁采用通用型配电箱锁具，配套通用钥匙可实现同区域多柜体的钥匙通用管理，减少现场运维的钥匙管理成本。

柜体内部预留了统一的安装导轨固定位，可兼容标准35mm宽度电气安装导轨，导轨安装位做了前后20mm的调节余量，可根据内部元件的接线深度灵活调整安装位置，柜体内侧左右壁面预留了两列竖向安装孔位，可根据布线需求加装线槽、接地排、接线端子排等辅件，柜体背部设置了四个壁挂安装挂耳，挂耳与柜体框架焊接为整体，挂耳上预留φ12mm的安装通孔，可适配M10规格的膨胀螺栓完成墙面固定，单柜体可承载总重量不超过80kg的电气元件，满足小型电控系统的元件承载需求。

柜体的外形尺寸遵循小型壁挂电控柜的通用安装边界，整体宽度控制在400mm，高度600mm，深度200mm，安装时背部距离墙面预留10mm的散热间隙即可，不会过多占用现场的通道或者设备安装空间；柜体底部预留了三个穿线孔，孔位配套橡胶护线圈，可避免穿线时线缆绝缘层被钣金锐边割破，穿线孔位置对应内部导轨的下方区域，方便外部线缆进入柜体后直接接入端子排，减少柜内布线的弯折半径。门体与柜体框架之间预留了6mm²规格的黄绿接地跨接线安装位，可实现门体与柜体主体的可靠接地，避免门体带电引发的安全隐患。

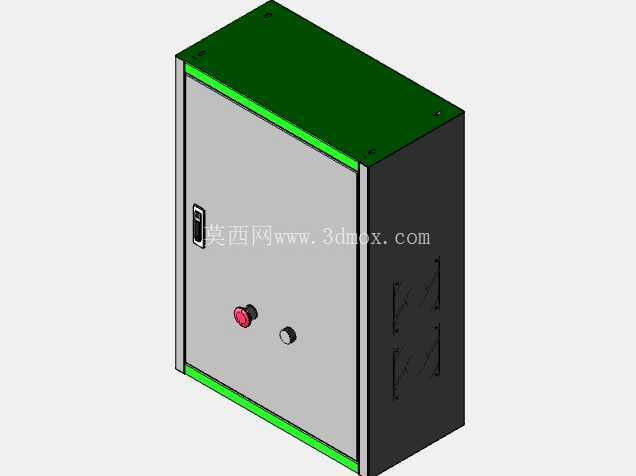

在细节设计上，柜体的所有钣金锐边都做了倒钝处理，避免装配、检修过程中划伤操作人员，柜体表面采用静电喷塑处理，默认采用浅灰门板、黑色侧框、深绿顶盖的配色，也可根据现场的设备配色需求调整喷塑颜色；门体的开合角度可达到120度，完全打开后不会遮挡内部元件的操作空间，日常检修时无需完全拆卸门体即可完成大部分元件的更换与接线作业。柜体的框架拼焊位置都做了打磨平整处理，喷塑后无明显焊痕、凸起，整体外观规整，可直接配套在外观要求较高的自动化单机设备上使用，无需额外做外观装饰处理。

针对现场布线的需求，柜体顶部也预留了可选的穿线孔位，当柜体采用上进线布线方式时，可直接敲落预留孔位加装电缆防水接头，满足不同布线方向的现场需求；柜体内侧顶部预留了接地排安装位，可直接配套通用型铜排接地件，实现所有外部线缆屏蔽层、柜体金属部件的统一接地，提升电控系统的抗干扰能力。整体结构没有多余的冗余设计，所有结构特征都围绕小型壁挂电控场景的实际安装、运维、防护需求展开，可直接作为通用小型电控柜体的建模参考，也可根据具体的元件配置需求调整内部安装位的开孔位置、尺寸，快速适配不同的电控集成项目需求。
