轻量化气动夹持机械臂末端执行结构

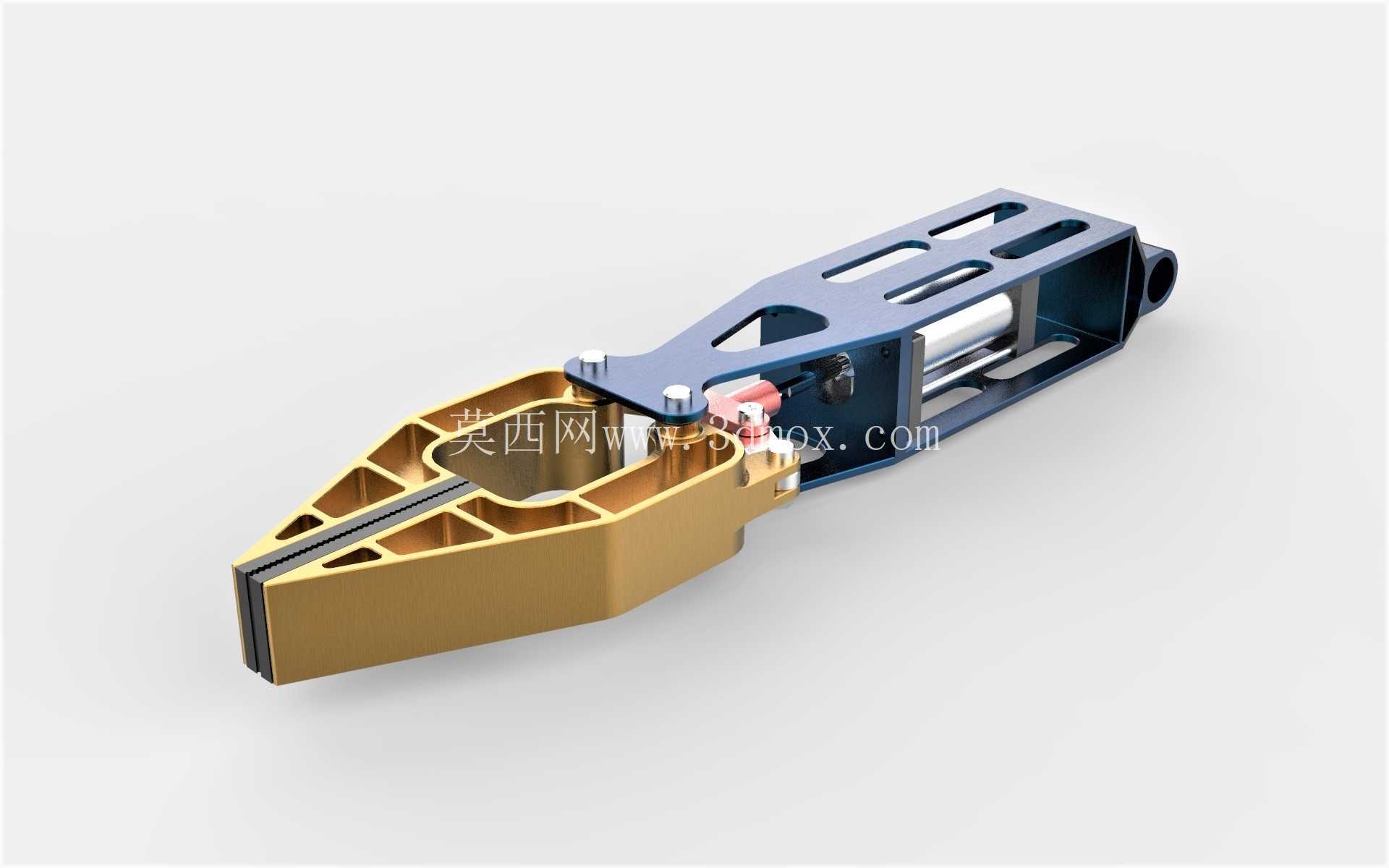

　　这套气动夹持结构主要面向工业自动化产线的末端抓取场景，适配3C电子小件分拣、精密零部件上下料、实验室样本转运这类需要稳定夹持、动作响应快的作业环节，区别于传统液压夹持的大出力特性，这套结构更侧重小载荷下的动作精度与开合速度，能在0.2秒内完成单次夹取-释放的动作循环，适配每分钟120次以上的节拍要求。从结构设计逻辑来看，夹爪主体采用了镂空筋条的构型，没有采用整块实体切削的方案，在保证夹持刚性的前提下尽可能削减了整体自重，降低机械臂末端的负载冗余，让臂体运行时的惯量更小，启停定位的偏差能控制在0.02mm以内。

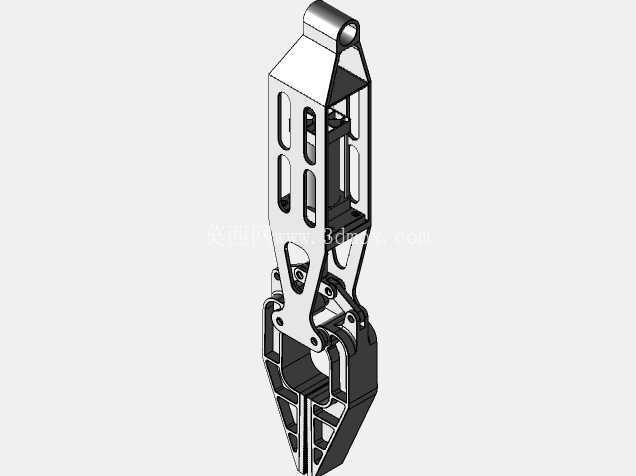

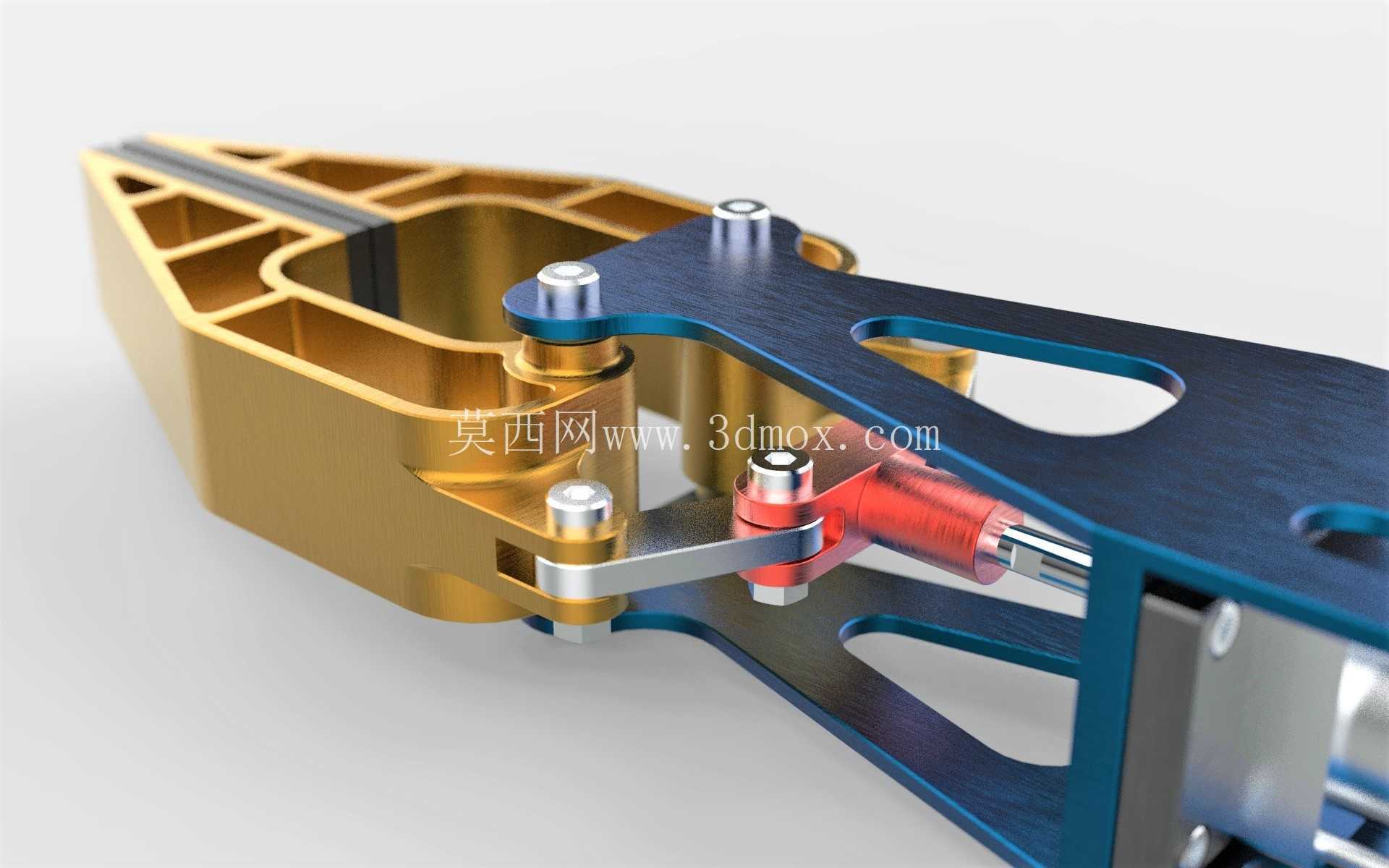

　　夹爪的开合驱动采用单气缸双连杆同步传动的方案，气缸推杆的直线位移通过两侧对称的铰支连杆转化为夹爪的绕轴转动，能保证两侧夹指的开合角度完全同步，不会出现单侧偏斜导致的工件夹偏、脱落问题，铰支点全部采用耐磨衬套配合不锈钢销轴的装配结构，长期往复运行下的间隙量能控制在0.01mm以内，避免长期磨损带来的夹持精度衰减。在安装边界上，这套夹持结构的主体安装面预留了标准的工业机器人末端法兰接口，能直接适配主流负载5kg以内的协作机器人、小型六轴机械臂的安装尺寸，不需要额外做转接板加工，整体结构的横向最大开合行程为40mm，闭合状态下的最小夹持间隙为2mm，能适配厚度2mm到38mm之间的片状、块状工件夹持，夹指内侧预留了防滑垫安装槽，可以根据被夹持工件的材质更换橡胶、聚氨酯或者金属防滑齿的接触垫，避免夹伤工件表面或者出现打滑。

　　结构的气动回路预留了标准的快插气管接口，适配6mm外径的常规气动软管，工作气压范围在0.4MPa到0.7MPa之间，对应加持力范围在15N到80N之间，既可以夹持轻薄的塑料件、PCB板这类易损工件，也能稳定夹持重量在1kg以内的金属结构件。设计过程中特意做了夹爪的受力仿真验证，在最大加持力工况下，夹爪臂的最大形变量不超过0.03mm，不会因为夹持力过大导致夹爪臂变形影响开合动作，所有的棱角位置都做了R2以上的圆角处理，避免安装调试过程中划伤操作人员或者刮蹭工件表面。

　　结构的维护也做了针对性设计，所有销轴都采用卡簧限位的固定方式，不需要专用工具就能快速拆卸更换磨损的衬套或者密封件，气缸本体采用标准的迷你气缸规格，备件通用性强，不需要定制特殊配件就能完成日常维护更换。在实际产线适配中，这套结构可以搭配视觉检测系统完成无序抓取作业，因为自身重量轻，不会过多占用机械臂的有效负载，能留出更多负载余量给视觉传感器、工件本身，整体结构的外露管线全部做了内嵌处理，运行过程中不会出现管线剐蹭周边设备的问题，适合在空间紧凑的自动化产线、桌面型工作站内部署使用。
