LM8UU直线运动轴承三维结构设计

在做小型自动化滑台、桌面级3D打印机运动轴、轻载检测设备平移机构的设计时，经常会用到小尺寸的直线运动轴承，LM8UU就是这类场景里应用频次极高的一款标准件。很多刚接触结构设计的工程师容易把它和深沟球轴承混淆，实际上二者的承载方向、运动形式完全不同，深沟球轴承主要服务于回转运动场景，而LM8UU是配套光轴做直线往复运动的部件，这一点在选型初期就要明确，避免出现运动形式匹配错误的问题。

这款轴承的适配轴径为8毫米，也就是配套的光轴公称直径必须是8mm，公差要符合线性轴的h6级要求，不然会出现卡滞或者间隙过大的问题。轴承自身的外径是15毫米，总长度24毫米，这几个尺寸是安装边界的核心参数，在设计安装座的时候，安装孔的公差一般取H7，孔的深度要匹配轴承长度，同时要考虑轴承的轴向固定方式，常见的是用孔用挡圈或者端盖压紧，避免直线往复运动过程中轴承从安装座里窜出。

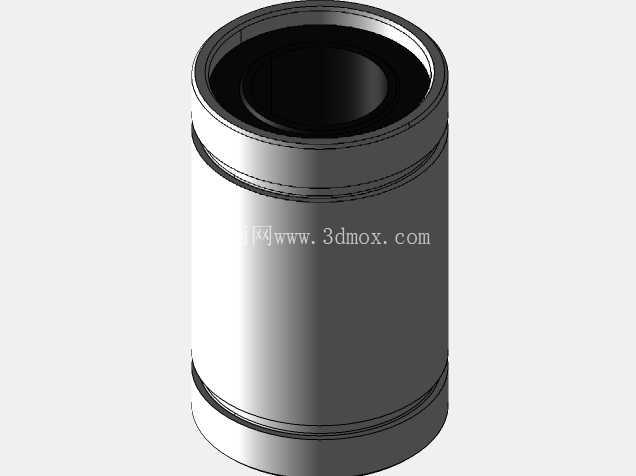

从结构设计的角度来看，这款轴承的主体是套筒式外壳，内部保持架上均匀排布了多列钢球，钢球在保持架的滚道内循环滚动，把轴和轴承之间的滑动摩擦转化为滚动摩擦，大幅降低运动阻力。外壳两端带有密封挡圈结构，能够阻挡日常工况下的粉尘、细小碎屑进入轴承内部滚道，避免钢球和滚道出现异常磨损，延长部件的使用寿命。在建模的时候，要注意还原内部钢球的排布角度、保持架的卡槽结构，还有外壳外壁的环形卡槽细节，这些细节不仅是外观还原的需要，更是后续做装配干涉检查、运动仿真的基础——如果忽略了外壁的卡槽，后续设计挡圈的时候就容易出现尺寸不匹配的问题，导致装配时挡圈无法卡入到位。

实际应用场景里，这款轴承的负载能力属于轻载级别，适合轴向负载不大、运动速度中等的直线传动场景，比如小型点胶机的X/Y轴运动副、实验室自动化采样设备的推拉机构、小型传送带的张紧调节滑座、消费电子组装工位的短行程平移模组，都能看到它的身影。选型的时候要注意，它不能承受过大的径向偏载，如果安装面和光轴的平行度误差超过0.02毫米每100毫米行程，就会出现运动卡顿、磨损加快的问题，所以在做安装座的加工工艺要求时，必须明确安装孔和基准面的平行度公差，光轴的两端固定座也要保证同轴度，避免给轴承附加额外的径向力。

很多工程师在做这类标准件建模的时候，容易只做一个空心套筒的简化模型，忽略内部钢球和保持架的结构，实际上在做整机的运动仿真、或者做维护拆装模拟的时候，完整的内部结构能够更真实地反映装配关系，比如在拆装轴承的时候，钢球的排布位置会影响装配的导入角度，简化模型就无法体现这些细节。另外，轴承的两端倒角尺寸也需要准确还原，倒角不仅是装配时的导入导向，还能避免安装时压入外壳的过程中出现边角崩裂的问题，倒角一般取C0.5即可，和标准件的实际加工尺寸保持一致。

在做装配设计的时候，还要考虑轴承的润滑空间，虽然这类直线轴承很多是预润滑的，但长期运行后需要补充润滑脂，所以在安装座对应轴承的位置，可以预留微小的注油通道，不用额外加大结构尺寸，就能方便后期维护。同时要注意，这款轴承的运行温度范围一般在-20到80摄氏度之间，如果应用在高温工况附近，比如靠近焊接工位、加热模块的位置，就要考虑替换带耐高温密封圈的型号，不能直接用常规款，不然密封圈容易老化失效，导致润滑脂流失，轴承提前损坏。

从建模逻辑上来说，先绘制外壳的回转轮廓，通过旋转命令生成主体结构，再绘制外壁的环形卡槽、两端的倒角和密封槽，之后绘制单颗钢球，通过圆周阵列生成整列的钢球结构，再绘制保持架的滚道卡槽，最后装配两端的密封挡圈，整个建模过程要保证各零件的同轴度，所有回转特征的基准轴保持重合，这样后续做工程图的时候，尺寸标注才能和实际加工要求匹配，也方便导出不同格式的文件给其他工程师做装配调用。
