APEM ADTS648轻触开关结构设计

　　这款轻触开关的建模完全围绕实际装机需求展开，最先要明确的是它的核心应用场景——除了常规消费电子、工控板卡的按键输入需求外，这类小尺寸轻触开关在DIY模拟赛车外设领域的应用占比极高，很多玩家自制方向盘按键盒、序列档模块、手刹触发按键时，都会优先选用这个规格的元件，核心原因就是它的尺寸边界足够紧凑，不会占用过多座舱内部的有限安装空间。从结构设计逻辑来看，建模时首先要还原的是6.2x6.2x7.3毫米的整体外形边界，这个尺寸是插装式轻触开关的经典规格，四个插脚的间距完全匹配通用PCB板的标准孔位，不需要额外改板就能直接适配绝大多数现成的按键驱动板，这也是它能在DIY领域广泛流通的核心原因。

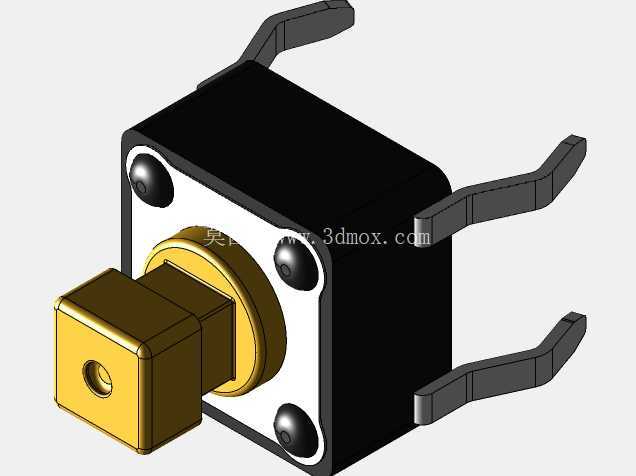

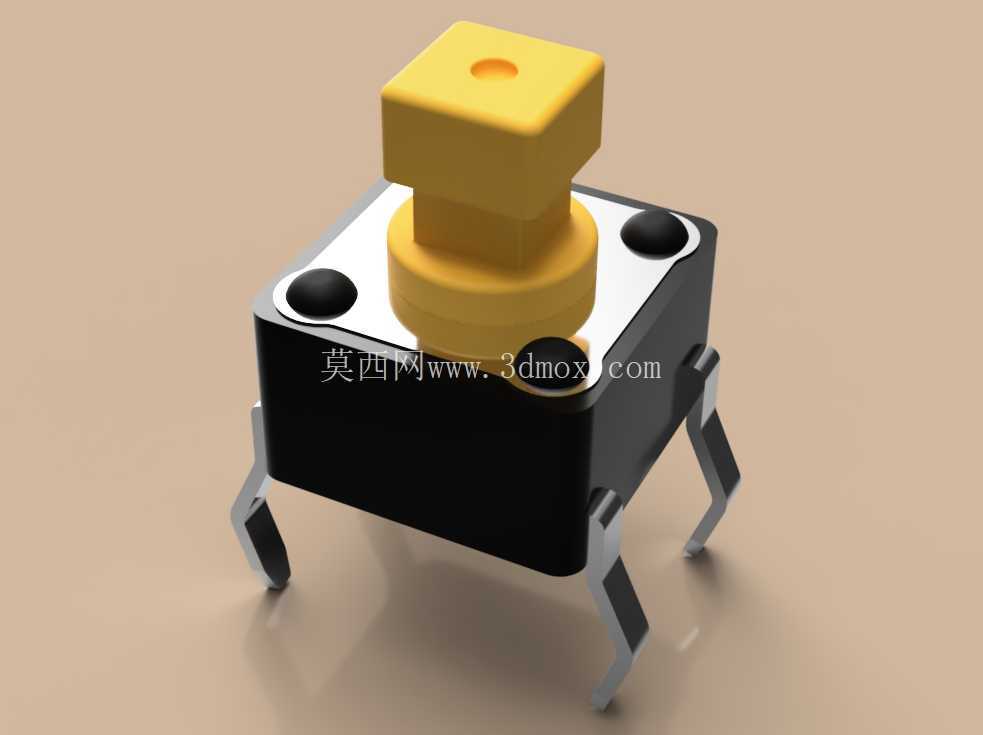

　　开关的主体结构分为三个部分：底部的黑色基座是耐高温的工程塑料材质，用来固定内部的金属弹片与导电触点，基座四角延伸出的四个金属插脚，既要承担焊接固定在PCB上的结构作用，也要实现电路通断的导电功能，建模时需要严格控制插脚的折弯角度与伸出长度，插脚向外倾斜的角度如果偏差过大，实际焊接时就会出现插不进PCB孔位、或者焊接后开关本体歪斜的问题。基座上方覆盖的金属屏蔽盖，一方面是用来压紧内部的弹片组件，防止多次按压后结构松散，另一方面金属外壳可以提供一定的静电屏蔽能力，避免在靠近强电线路的工控场景下出现误触发。顶部的黄色按键帽是直接和使用者手指接触的部分，做了方形带中心定位孔的设计，这个中心孔是用来额外加装自定义高度的扩展键帽的，比如模拟赛车方向盘上需要更高的按键凸起方便盲操作时，就可以通过这个定位孔固定加长键帽，不需要额外粘接固定，拆装都很方便。在功能特性层面，这款开关属于垂直按压的触觉开关，按压行程很短，触发压力适中，按下去的时候会有清晰的段落反馈，不管是做设备的功能按键还是游戏外设的输入键，都能给操作者明确的触发确认感，不会出现按了不知道有没有触发的情况。

　　建模过程中需要特别注意几个安装干涉的细节：首先是按键按下后的最大下沉距离，这个尺寸直接决定了面板开孔的深度预留，如果面板和PCB之间的距离小于按键的总行程，就会出现按键按到底也无法触发、或者长期按压把内部弹片压变形的问题；其次是四个插脚的焊接端长度，伸出PCB背面的长度不能超过2毫米，否则焊接后焊锡凸起过高，会影响PCB背面的元件排布，甚至造成背面电路短路；还有金属屏蔽盖的两个定位凸点，是卡在基座对应的凹槽里的，建模时要保证凸点和凹槽的配合间隙在0.05毫米以内，既不会因为间隙过大导致外壳松动，也不会因为过盈量太大造成装配时外壳压裂。很多新手在做这类小元件建模时，容易忽略实际生产装配的公差要求，要么把所有配合面都做成零间隙，导致实际生产出来的零件装不进去，要么把插脚的位置做偏，和标准PCB封装对不上，这款模型在建模时完全参照官方的产品手册尺寸，把所有装配公差都考虑在内，不管是用来做PCB布局的元件占位，还是做设备外壳的开孔避让，或者是做产品装配的爆炸图演示，都能直接使用，不需要再反复核对尺寸调整。

　　另外在DIY模拟赛车的场景里，很多人会把多个这类开关排列组合做成按键面板，这时候开关本体的外形尺寸精度就格外重要，如果单个开关的长宽尺寸偏差0.1毫米，一排8个按键装下来累计偏差就会达到0.8毫米，直接导致面板上的按键孔和开关本体对不齐，出现按键卡滞、按不动的情况，所以建模时对开关本体的外形轮廓、安装定位尺寸都做了严格的尺寸约束，完全满足小批量DIY制作甚至小规模量产的尺寸精度要求。开关内部的弹片结构虽然在外部装配时看不到，但建模时也还原了弹片的弧形结构与触点位置，可以直观展示开关按下时的通断过程，对于刚接触电子结构设计的新人来说，也能通过这个模型理解轻触开关的内部工作原理，明白为什么这类开关有额定的按压寿命，为什么焊接时温度过高会导致开关失效——因为内部的塑料基座如果超过耐温上限，就会出现轻微变形，导致弹片的位置偏移，进而出现按键失灵、触发不灵敏的问题。
