插拔式接线端子3位6位结构设计

在低压电气控制、工业配电、通讯设备内部布线场景中，接线端子是实现导线快速对接、分线转接的核心基础配件，本次呈现的插拔式接线端子结构，覆盖3位与6位两种常用回路规格，可适配不同接线密度的柜内、板载布线需求。从实际使用场景来看，这类端子常应用在PLC输入输出模块接线、小型通讯终端内部电源与信号转接、自动化设备传感线路分线环节，相比传统螺丝直拧的接线方式，插拔式结构可实现预接线后整体对接，大幅提升设备批量组装、后期维护的换线效率，避免单根导线拆装时的错接、虚接风险。

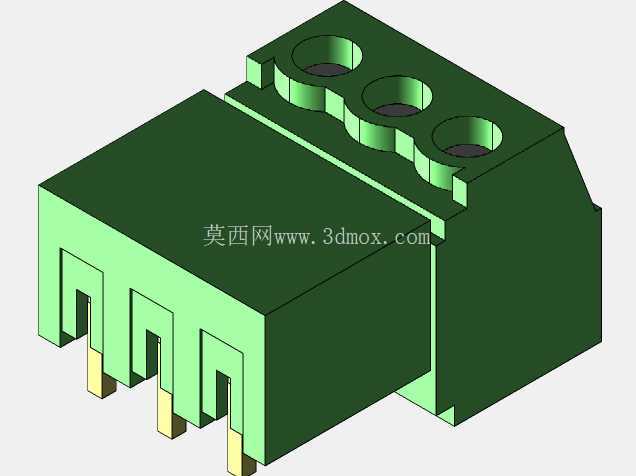

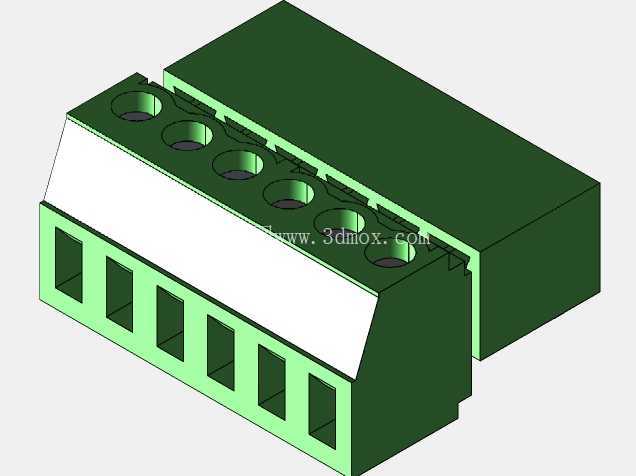

产品功能层面，该端子采用公母对插结构，公端为直插式焊针设计，可直接波峰焊接在PCB板上，焊针间距符合常规低压信号接线的安全爬电距离要求，母端为螺钉压线结构，导线剥线后插入接线孔，拧紧顶部的压线螺钉即可实现导线与端子的可靠压接，压线部位设计有防滑压纹，可避免多股软线压接后出现散丝、脱出的问题，顶部三个（对应3位规格）螺钉孔位做了沉台导向设计，螺丝刀对位时不易滑出，可提升现场接线的操作效率。

设计思路上，整体采用阶梯式外形结构，公端插合部位做了防呆倒角，反向插入时无法对位，可避免现场施工时插反导致的线路短路问题；外壳采用绝缘工程塑料材质，壁厚均匀，既满足接线部位的绝缘防护要求，也兼顾注塑成型时的流动性，减少成型缩痕、缺料的不良率；端子的导电部位采用铜合金基材，表面做镀锡处理，兼顾导电性能与抗氧化能力，长期在柜内温湿度环境下使用不易出现接触电阻升高的问题。

安装边界与尺寸方面，公端焊针的伸出长度、焊盘间距匹配常规1.6mm-2.0mm厚度的PCB板焊接要求，焊针直径适配标准波峰焊工艺的孔径公差，焊接后端子与板面的垂直度可控制在合理范围内，不会出现歪斜导致母端无法插合的问题；母端的外形轮廓做了侧边限位凸台，多组端子并排安装时可通过凸台实现相邻定位，避免端子间出现缝隙导致的插合错位；接线孔的孔径适配0.5mm²-2.5mm²的常规多股铜芯导线，覆盖大部分低压控制回路的导线线径范围，压线螺钉的扭矩范围符合常规电工接线的扭力要求，不会出现拧力过大导致螺钉滑牙、拧力过小导致压接不牢的问题。

从结构细节来看，端子的插合部位设计有弹性卡扣，公母端插合到位后会发出清晰的卡扣反馈声，同时卡扣可提供持续的锁紧力，避免设备运行过程中受振动、拉扯导致端子松脱；端子底部与PCB接触的部位设计有定位柱，焊接前可先插入PCB的定位孔实现预固定，减少波峰焊过程中端子受锡流冲击出现的偏移问题；外壳的爬电距离、电气间隙符合低压电气配件的相关安全要求，相邻接线位之间的隔筋可避免导线毛刺外露导致的极间短路问题，在AC220V及以下的控制回路中使用可满足绝缘安全要求。
