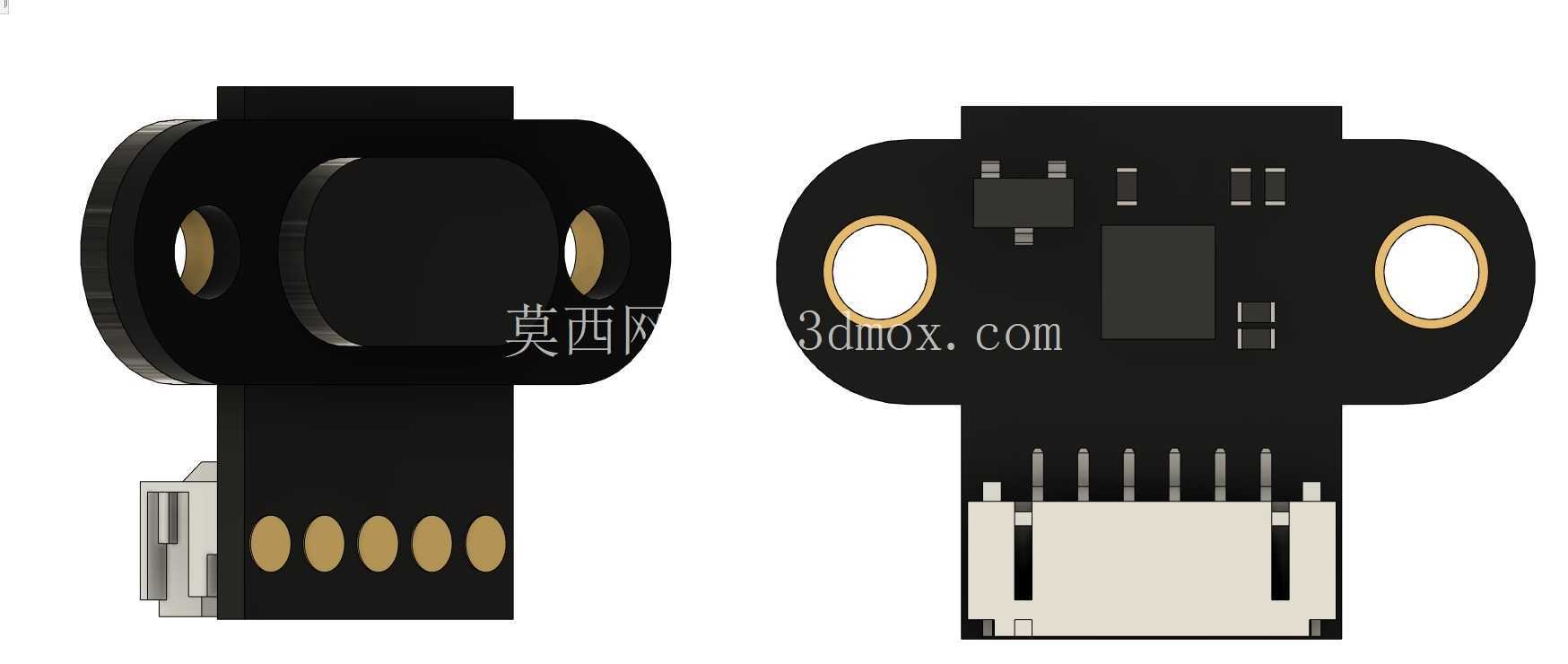

在嵌入式测距类项目的结构选型阶段,TOF原理的测距模组往往是短距高精度场景的优先选项,这款TOF10120激光雷达模组的三维结构,完全围绕实际装机的全流程需求做了细节打磨,没有多余的装饰性设计,每一处结构特征都对应生产、装配、使用环节的实际痛点。先从安装适配的角度看,模组主体采用对称式的板载结构,两侧预留的圆形安装孔位完全匹配消费电子、小型智能设备常用的M1.2/M1.4螺丝规格,安装孔做了金属化包边处理,避免反复拆装过程中PCB基材出现开裂、滑牙的问题,孔位的中心距经过标准化校准,不管是贴装在小型机器人的前置避障位,还是嵌入智能门禁的人体感应区域,亦或是集成到自动售货机的货品检测工位,都能直接适配现有通用安装支架的孔位,不需要额外做转接板的二次设计,能大幅缩短结构适配的周期。
从功能实现的结构设计逻辑来看,模组正面的光学发射与接收窗口做了下沉式的台阶设计,这个结构并非随意设置:一方面可以在窗口位置粘贴滤光片时提供定位基准,避免滤光片贴装偏移导致的测距精度偏差,另一方面下沉的台阶能在日常使用中阻挡侧面杂散光进入接收端,减少强光环境下的测距噪点,比无台阶的平面板载设计抗干扰能力提升明显。板载的核心元器件布局做了分区处理,光学处理芯片、电源管理芯片、信号接插件分别排布在PCB的不同区域,接插件采用下接式的FPC排线座设计,排线从模组底部引出,不会遮挡正面的光学通路,同时这种出线方式能让模组在紧凑安装空间里做到正面齐平安装,不需要为排线预留侧向的避让空间,对内部空间局促的小型设备非常友好。
再看结构细节的实用性设计,模组背面的焊盘做了等长排布的信号引脚,除了适配自带的FPC接插件之外,也可以直接通过排针焊接到主控板上,兼容两种不同的装配方式,不管是量产阶段的快速排线扣接,还是原型开发阶段的直接焊接调试,都能适配。PCB板的边缘做了圆角处理,没有尖锐的直角毛刺,在自动化SMT贴片生产过程中可以减少卡板的概率,同时在人工装配时也能避免划伤操作人员或者周边的线材。光学镜头的基座采用黑色哑光材质,和PCB板的黑色阻焊层保持一致的吸光特性,减少自身结构反光对测距结果的干扰,镜头基座的高度经过精确计算,刚好让发射端的激光出射角度和接收端的视场角在最佳测距区间形成最优重叠,不会因为基座过高遮挡视场,也不会因为基座过低导致杂散光直接进入接收传感器。
从实际应用的场景适配来看,这款模组的结构尺寸控制非常紧凑,整体厚度不到10mm,不管是安装在小型服务机器人的底盘做低位避障,还是集成在智能投影仪上做自动对焦的距离检测,亦或是嵌入到智能卫浴设备里做人体存在感应,都不会因为体积过大影响设备的整体外观设计。安装孔位的对称设计让模组可以正向或者反向安装,不需要重新设计定位结构,就能适配不同方向的测距需求,比如在AGV小车上做前后双向避障时,同一款模组可以直接通用,减少物料种类,降低BOM成本。接插件的锁扣结构做了微凸的卡扣设计,FPC排线插入后会自动锁止,在设备移动、产生振动的场景下不会出现排线松脱导致的信号中断问题,比无锁扣的接插件可靠性高很多,适合工业级移动设备的使用场景。
在结构建模的细节处理上,所有的元器件高度都按照实际物料的最大公差做了避让空间预留,比如板载的电容、电阻元件的高度差都在模型里做了准确还原,在做整机装配干涉检查时,可以直接导入这个模型进行校验,不需要额外测量元器件的实际高度,能避免结构设计时出现元器件和外壳干涉的问题。PCB板的厚度按照常用的1.6mm板厚做了建模,安装孔的沉头深度也和实际生产的沉头工艺一致,模拟装配时可以直接验证螺丝锁紧后的平整度,不会出现螺丝顶起模组导致安装倾斜的问题。光学窗口的位置标注了准确的视场角范围对应的空间区域,在做整机结构设计时,可以直接参考这个区域预留通光孔的位置,避免外壳结构遮挡测距光路。
