教育用轮式移动机器人整机结构设计

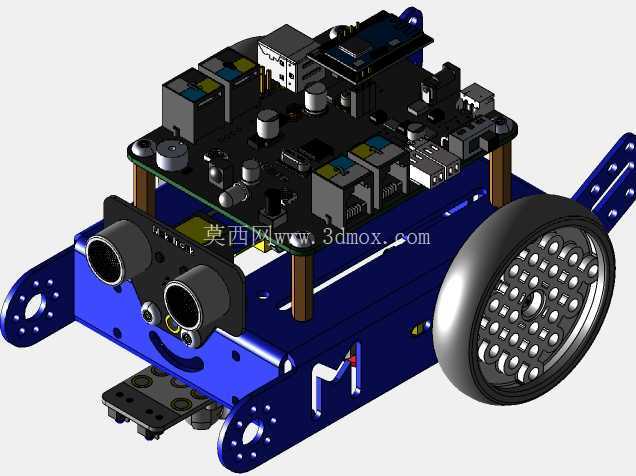

　　这款轮式移动机器人的结构设计，核心面向青少年编程启蒙、基础机器人教学场景搭建，整体采用分层堆叠式的安装逻辑，从底层行走机构到上层功能拓展板全部通过铜柱支撑固定，既给板载元器件留出了足够的散热间隙，也方便使用者根据教学需求快速更换拓展模块，不需要对主体结构做大规模拆解。底盘部分选用蓝色硬质板材做主体承载结构，板材上预留了多组规则排列的安装孔位，孔位间距统一适配通用开源硬件的安装标准，除了固定行走轮、驱动电机之外，还可以根据实验需求加装循迹模块、红外避障模块、机械爪等拓展配件，不需要额外打孔做二次加工。

　　前端安装的双孔超声波传感器，通过支架直接固定在底盘前端的预留安装位上，传感器的探测角度完全覆盖机器人正前方的行进区域，安装高度刚好避开底盘下方的地面杂波干扰，能够稳定探测前方10cm到3m范围内的障碍物，配合板载的控制程序可以实现自主避障行走的基础功能。行走部分采用差速驱动方案，左右两侧各布置一个大直径橡胶驱动轮，轮毂上做了密集的镂空减重设计，既降低了电机的负载扭矩要求，也能在保证结构强度的前提下减少整机重量，驱动轮的安装轴直接和直流减速电机的输出轴配合，电机通过螺丝固定在底盘内侧的安装槽内，走线全部沿着底盘内侧的走线槽布置，避免运动过程中线路被滚轮剐蹭磨损。

　　主控层的电路板上集成了电源接口、电机驱动电路、传感器接口、通讯模块接口，所有接口都做了防反插设计，教学场景下使用者不需要反复确认针脚定义就能完成接线，板载的电容、接口模块全部采用卧式或者矮立式安装，避免上层拓展板安装时出现元器件干涉的问题。上层拓展区域预留了通用的安装孔位，可以固定蓝牙通讯模块、显示屏、机械臂驱动板等不同功能的配件，铜柱的支撑高度可以根据拓展模块的高度灵活更换，不会出现元器件挤压的问题。整机的安装边界控制得非常紧凑，左右宽度刚好覆盖两个驱动轮的外侧边缘，前后长度预留出了传感器和后端万向轮的安装空间，不会因为结构外凸影响机器人在狭窄教学场地内的转向动作，所有外露的结构边缘都做了圆角处理，避免教学使用过程中划伤使用者。

　　从结构设计的角度来看，这款机器人没有采用复杂的一体化外壳，全部采用标准化的紧固件连接，一方面降低了生产装配的难度，另一方面也让使用者可以直观看到每一个部分的结构组成，更适合教学场景下的结构认知学习，所有的安装孔位都遵循统一的模数标准，不同批次的配件都可以直接互换安装，后期维护更换配件的成本很低。驱动轮的位置布置在整机重心的两侧偏后位置，配合前端的万向支撑轮，整机的重力分配刚好落在三个支撑点的稳定区域内，行进过程中不会出现翘头或者侧翻的问题，即使在略有坡度的台面上行走也能保持足够的稳定性。板载的通讯模块安装在主控板的最高位置，避免金属结构件对信号传输造成屏蔽，保证遥控或者程序下载过程中的信号稳定。
