1.3英寸OLED显示模组结构设计

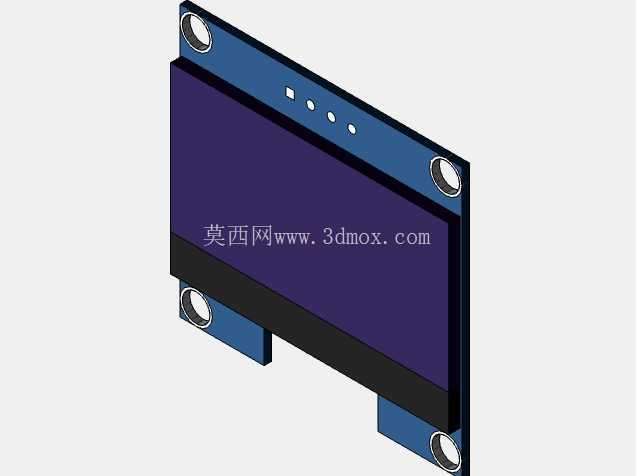

　　在嵌入式开发、小型智能硬件的结构设计工作中，显示模组的选型与安装适配是经常遇到的需求，1.3英寸规格的OLED屏凭借自发光、低功耗、对比度高的特性，在手持检测设备、小型工控终端、开源硬件开发项目里的应用占比逐年提升。做这类模组的三维建模时，首先要考虑的是实际安装场景的适配性，这类屏幕通常采用PCB板载集成设计，屏幕本体通过绑定工艺固定在蓝色FR4基材的电路板上，电路板四角预留了标准的金属化安装孔，孔位的位置精度直接决定了整模组装入设备壳体时的装配顺畅度，建模时需要严格匹配孔中心距、孔径公差，避免实际装配时出现孔位错位无法锁付螺丝的问题。从功能层面看，这类OLED屏不需要额外的背光层，相比同尺寸的TFT液晶屏厚度可以压缩30%左右，屏幕显示区域的黑边宽度控制在合理范围，既保证了PCB板上走线的排布空间，也能尽可能压缩整板的外形尺寸，适配更多紧凑结构的设备内部空间。电路板上除了屏幕绑定区域，还预留了驱动芯片的贴装位置、排针焊接位以及几个状态指示的焊盘，建模时这些细节都不能省略，因为结构设计阶段需要同步评估板上元件与壳体内部筋位的干涉情况，要是漏做了排针或者驱动芯片的凸起结构，后期开模后很容易出现元件顶壳的问题。

　　实际做结构适配的时候，这类屏幕的安装方式通常有两种，一种是通过四角的安装孔直接锁付在设备内部的支撑柱上，另一种是通过屏幕正面的黑边区域贴双面胶固定在壳体的视窗位置，两种安装方式对模型的尺寸精度要求都很高，尤其是屏幕显示区域与壳体视窗的对位公差，需要控制在0.2mm以内，不然装配后会出现视窗漏黑边或者显示区域被遮挡的问题。建模过程中还要考虑屏幕的厚度方向堆叠，屏幕本体的厚度、PCB板的厚度、背面焊接元件的凸起高度都要逐一核对实物尺寸，因为很多小型手持设备的内部空间非常紧张，厚度方向每0.1mm的冗余都要精打细算，要是模型尺寸做薄了，实际装配时会出现屏幕顶到前壳或者背面元件压到主板的情况；要是做厚了，又会浪费内部空间，导致整机厚度不必要的增加。

　　从设计思路上来说，这类通用型显示模组的结构不需要做过多的异形改动，核心是保证所有接口、安装位、元件位置的还原度，因为很多工程师调用这类模型，是为了在整机设计阶段做装配干涉检查、安装位排布验证，模型的还原度直接影响到后续结构设计的准确性。比如电路板上的四个安装孔，不仅要做出通孔的结构，还要还原孔周围的露铜区域细节，方便结构工程师评估螺丝锁付时的绝缘距离，避免螺丝压到板上线路造成短路。还有屏幕与PCB板连接的绑定区域，建模时要做出对应的台阶结构，因为这个区域的强度相对较低，结构设计时需要避免在这个位置设置压筋或者支撑柱，防止压坏绑定线路导致屏幕显示异常。

　　在实际的项目应用里，这类1.3英寸OLED屏常被用在小型数据采集终端上，比如便携温湿度检测仪、小型伺服驱动器的外置调试面板、开源机器人的状态显示模块，这些场景对屏幕的体积、功耗、可视角度都有一定要求，OLED屏的自发光特性在暗光环境下的显示效果远好于普通液晶屏，而且宽温域的特性也能适配工业现场的复杂温度环境。做这类模型的时候，还要注意屏幕显示面的装配基准，通常以屏幕的正面显示面作为Z向的装配基准，这样在对齐壳体视窗的时候能直接贴合定位，减少装配尺寸链的计算误差。另外，PCB板的边缘倒角也要按照实物还原，避免模型边缘过于尖锐，在做虚拟装配时出现错误的干涉判定，影响工程师的判断。很多刚接触结构设计的工程师在调用这类电子元件模型时，经常会忽略板上小元件的建模，比如板上的几个小型贴片电容、电阻，虽然单个元件的体积很小，但如果壳体内部的间隙预留不足，这些小元件也会成为装配干涉的诱因，所以在建模时要按照实物的布局，把这些小元件的位置和高度都准确还原出来，保证模型用于装配验证时的参考价值。
