多段转弯式链板输送机组结构设计

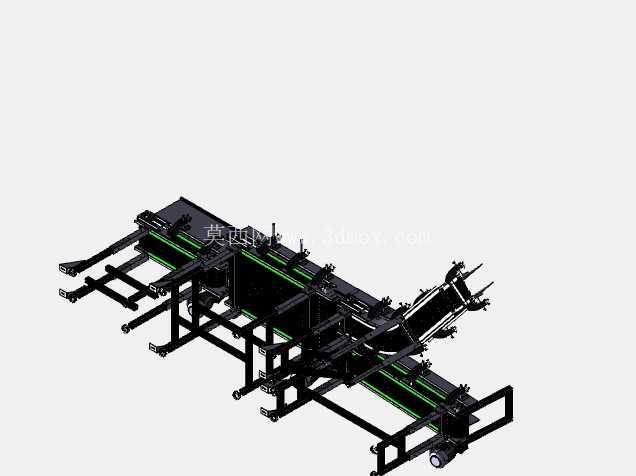

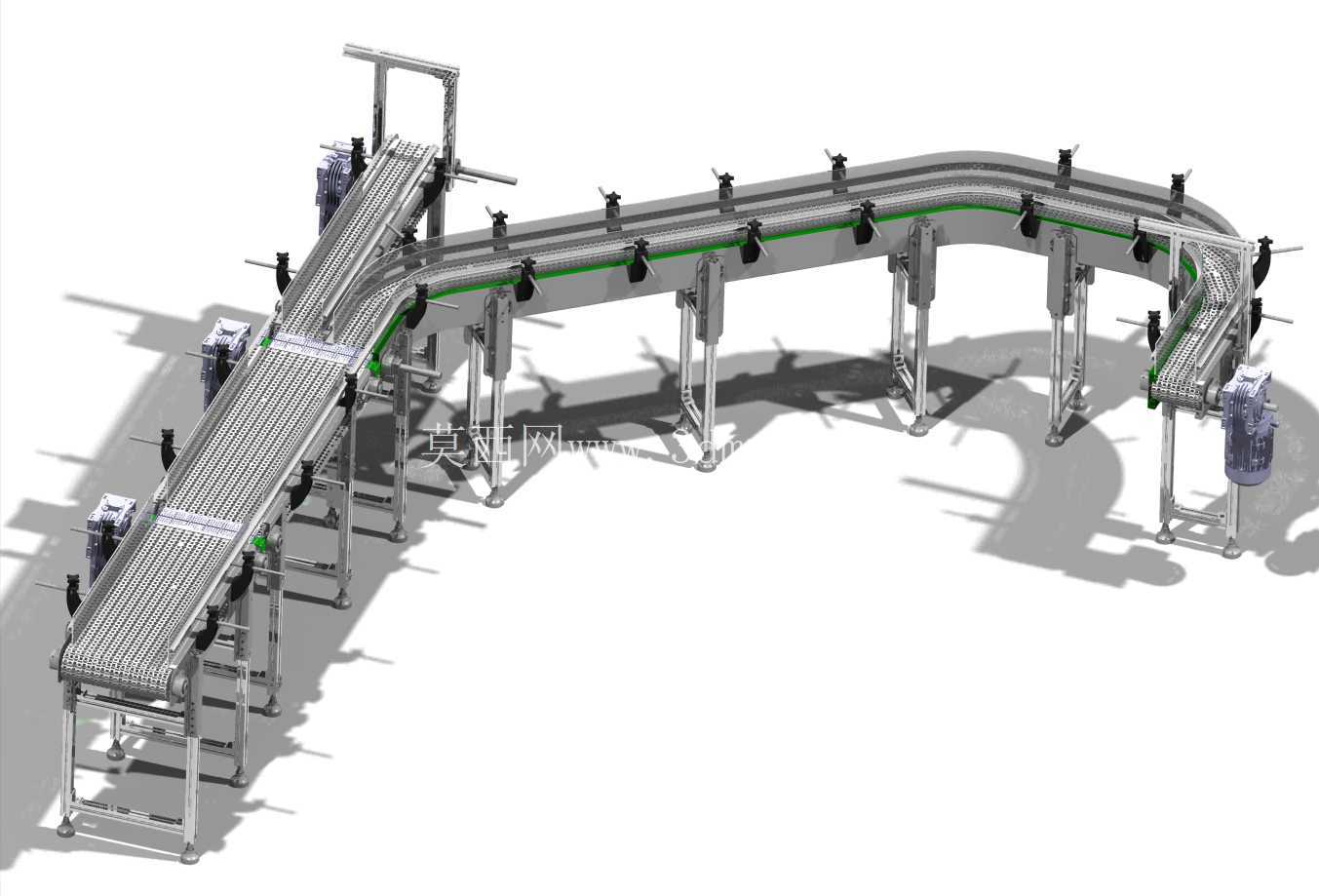

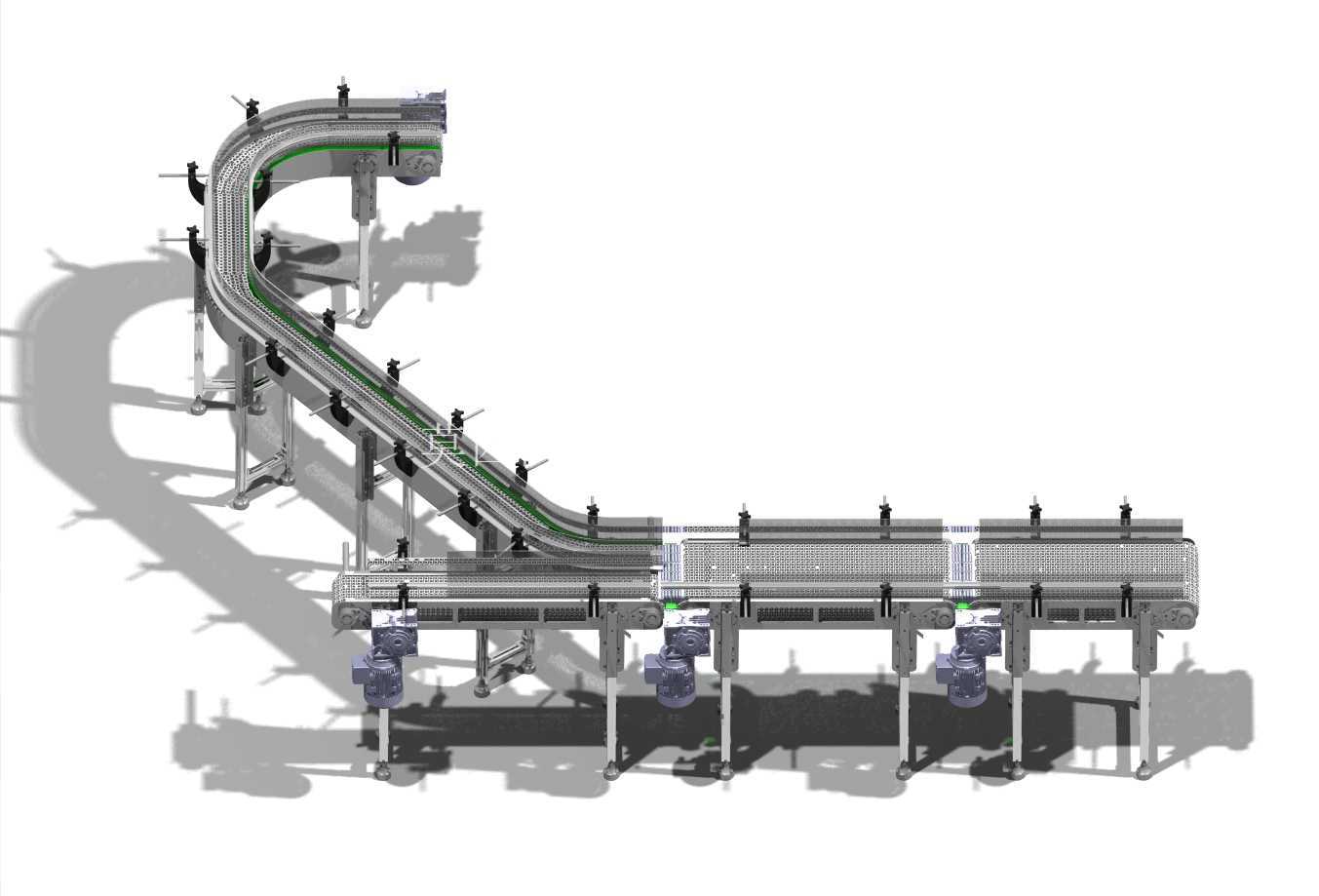

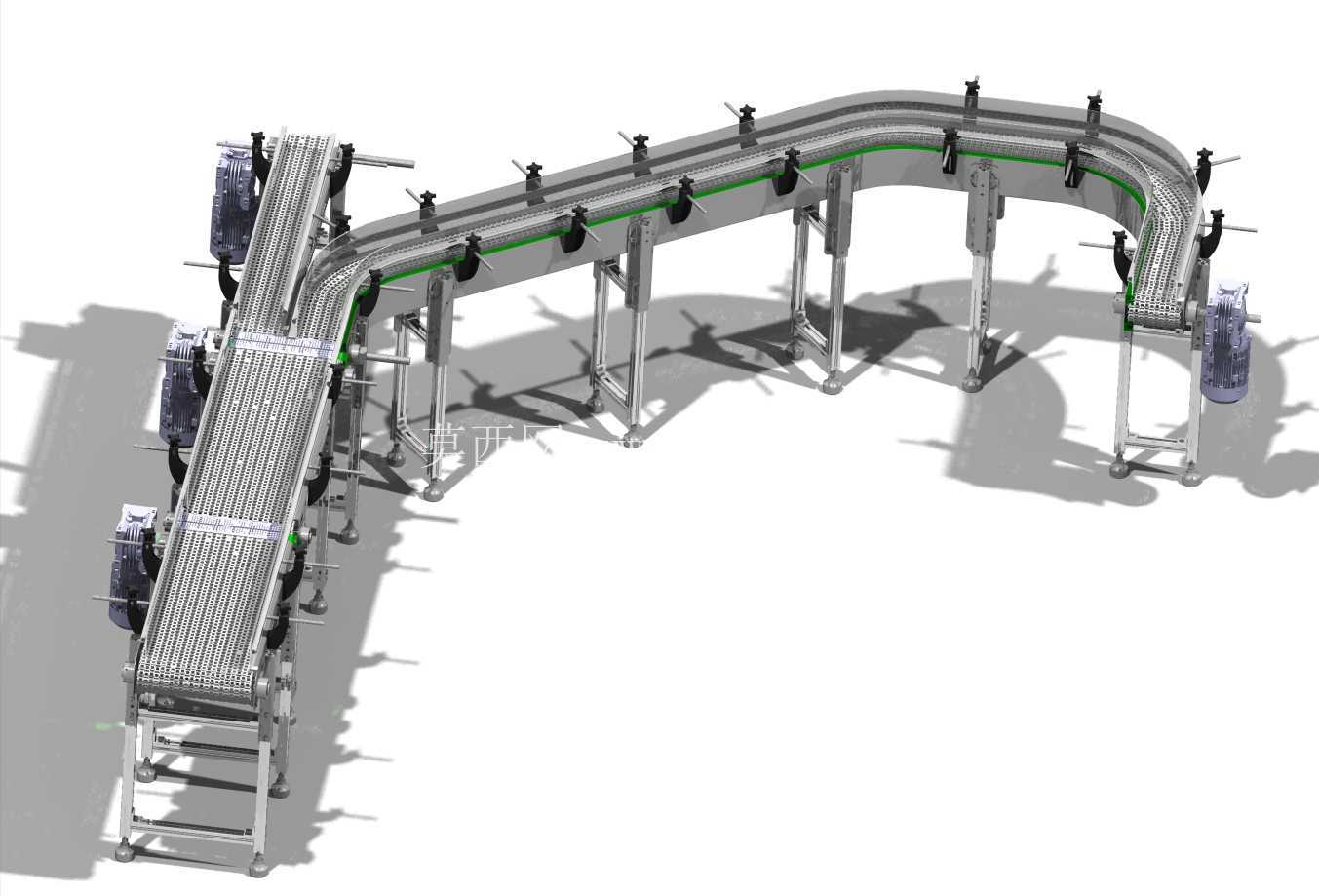

　　这套多段转弯式链板输送结构，主要面向食品包装、日化品灌装、电子元器件组装等连续化生产场景，解决车间内受场地限制无法布置直线长距离输送线的痛点，可实现物料在不同工位、不同生产单元之间的平稳转向转运，避免人工转运带来的效率损耗与物料磕碰风险。从结构设计逻辑来看，整体采用模块化分段思路，直线段与90度转弯段为独立单元，可根据车间实际布局灵活拼接，转弯段的链板运行轨迹经过曲率校核，保证链板在弯道运行时无卡滞、无跳齿，输送面全程保持水平，不会出现物料侧翻、滑落的问题。

　　支撑腿采用可调式方管结构，底部配置防滑脚杯，可根据现场地面平整度调整整体高度，安装时无需额外预埋固定件，单段支撑腿的承重冗余按照额定载荷的1.8倍设计，可满足整线满载运行时的结构稳定性要求，避免长期运行出现机架变形。输送面采用平顶链板结构，链板之间的拼接间隙控制在1.5mm以内，可适配底部平整的盒装、瓶装、袋装物料输送，不会出现小件卡入缝隙的问题；两侧配置可调式导向护栏，护栏与链板边缘的间距可根据输送物料的外形尺寸灵活调整，护栏顶部做圆弧翻边处理，避免刮伤物料外包装。

　　驱动单元布置在输送段的端部，采用电机直连减速机构的传动方式，传动链轮与链板的啮合齿形经过修形处理，运行时噪音控制在75分贝以内，可满足洁净车间的噪音管控要求；每段输送单元的驱动可独立控制，也可通过联动接线实现整线同步启停，方便后续接入产线总控系统。从安装边界来看，直线段单节标准长度为2米，转弯段的内转弯半径为600mm，整体输送面的标准高度为850mm，可根据对接设备的进料高度调整支撑腿伸缩量，调整范围为±100mm；机架主体采用304不锈钢方管焊接成型，焊道做抛光打磨处理，可适配有清洁要求的生产场景，日常维护时可直接用高压水枪冲洗输送面，不会出现机架锈蚀问题。

　　设计过程中对转弯段的链板运行速度差做了补偿处理，内外侧链板的运行线速度差控制在5%以内，避免物料在弯道处出现堆积、偏转，保证物料以统一的姿态进入下一道工位；张紧机构布置在驱动端的两侧，采用螺纹调节式张紧结构，日常维护时无需拆解机架即可调整链板张紧度，张紧行程为50mm，可抵消链板长期运行产生的磨损伸长量。整套结构的所有连接部位均采用标准紧固件，无特殊定制异形件，后期维护更换配件时可直接采购标准件，降低运维成本；机架底部预留有传感器安装位，可根据产线需求加装光电检测、计数、定位等组件，无需额外在机架上打孔焊接，方便后续功能拓展。在实际产线布局中，这套输送结构可单段使用，也可多段拼接组成S型、L型、U型等多种输送路径，适配不同形状的车间空间，相比传统的皮带转弯输送机，链板结构的耐磨损性能更好，使用寿命可提升40%以上，且不会出现皮带跑偏、老化开裂的问题，适合长期连续运行的自动化生产场景。
