飞行摇杆快拆适配安装结构设计

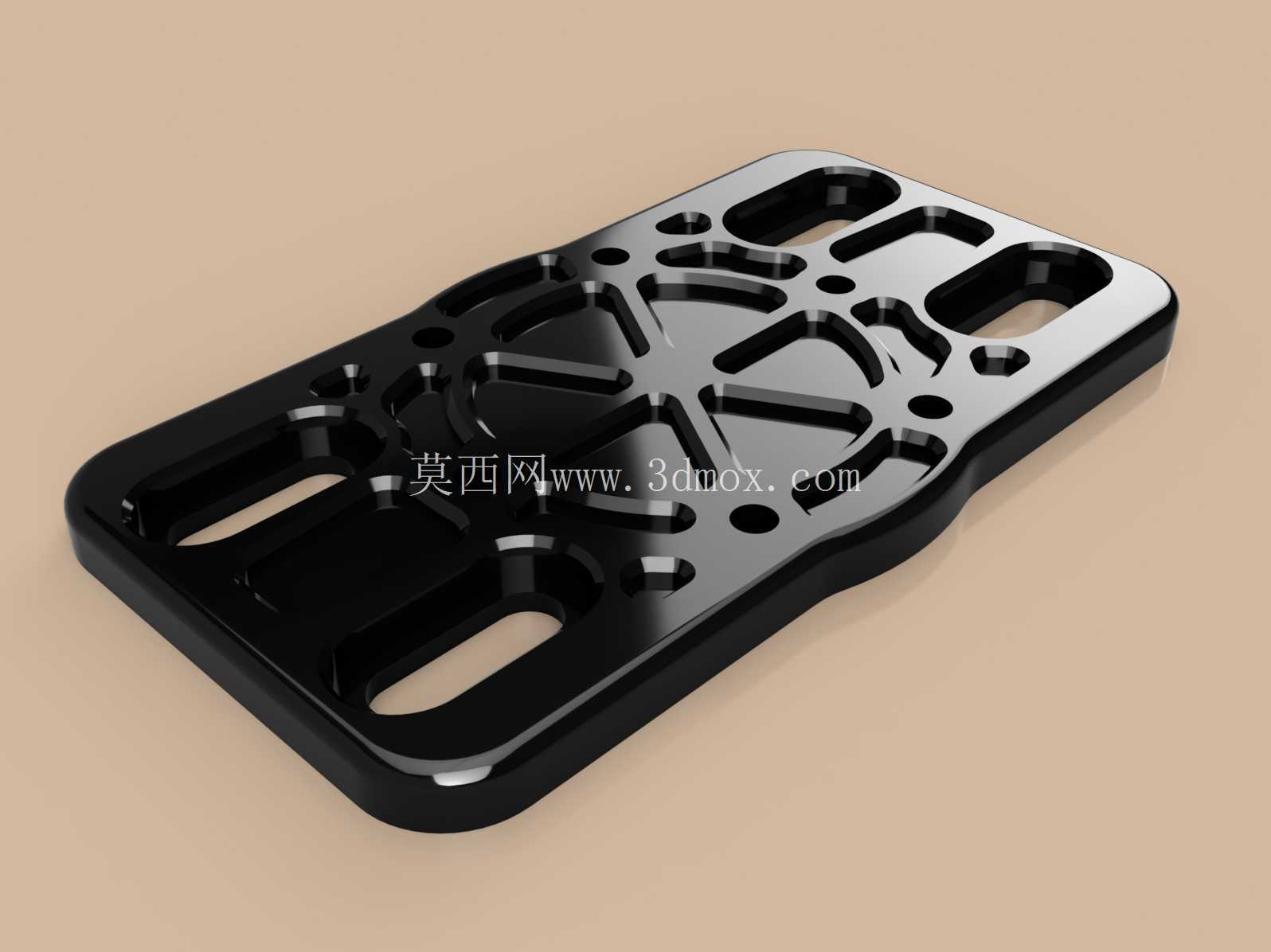

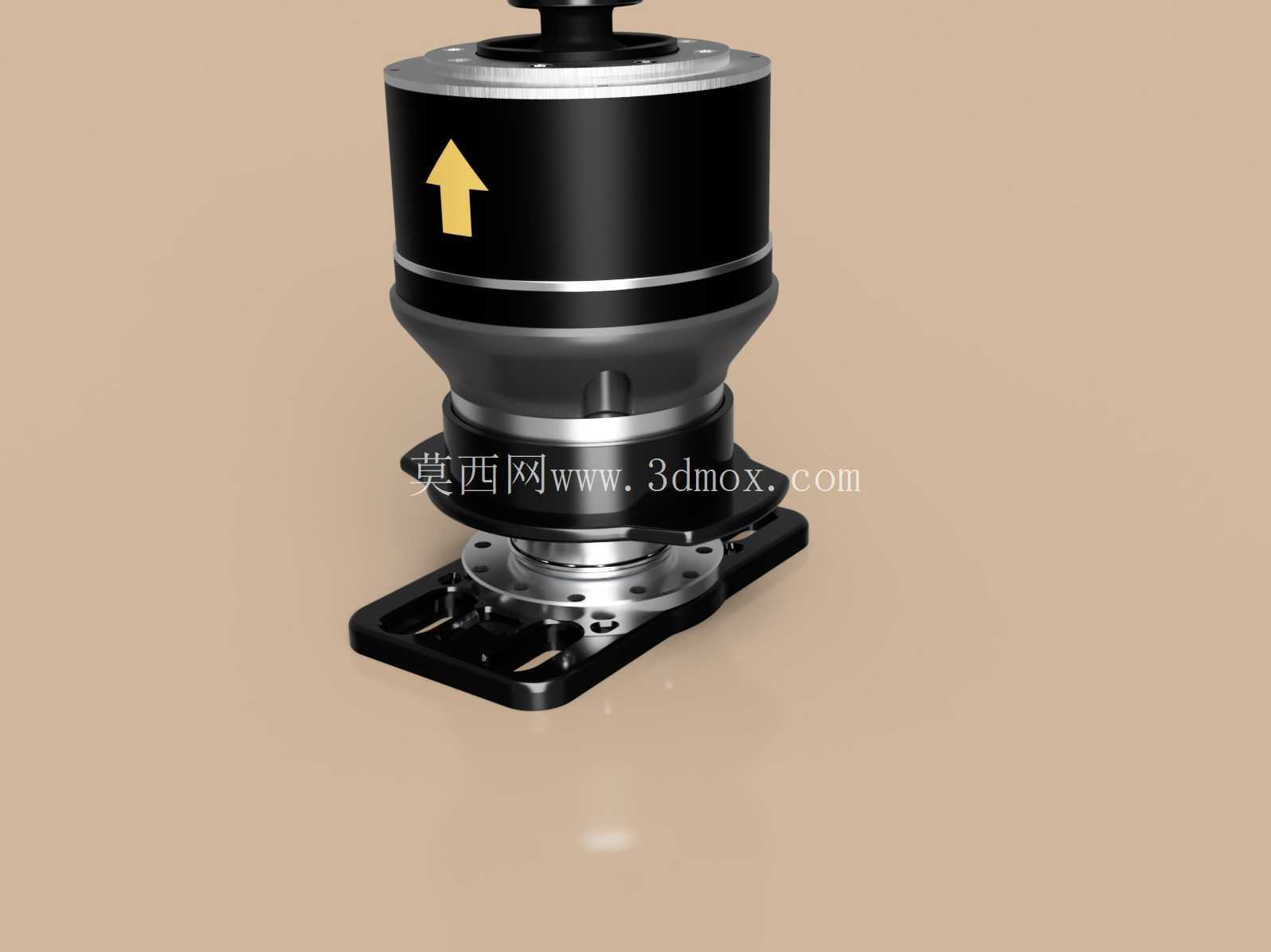

　　这套快拆结构专为飞行模拟外设的操纵杆安装场景开发，核心解决模拟飞行玩家日常收纳、设备切换时的拆装效率问题，适配市面主流70mm孔距的快拆基座标准，可直接固定在8040工业铝型材搭建的模拟飞行座舱支架上，无需额外打孔改造原有支架结构。结构设计上优先考虑安装兼容性，快拆接口采用通用B&G标准规格，不管是原厂金属快拆组件还是第三方复刻件都能直接卡合锁紧，底座适配板预留了多组沉头螺钉安装位，既可以采用CNC加工的铝合金板材保证长期使用的结构强度，也可以直接使用SLA、MJF工艺的3D打印件制作，经过实际装机验证，3D打印材质的底座在高频拆装、长期受力的使用场景下，连续使用一年以上不会出现结构疲劳、开裂变形的问题。安装边界方面，

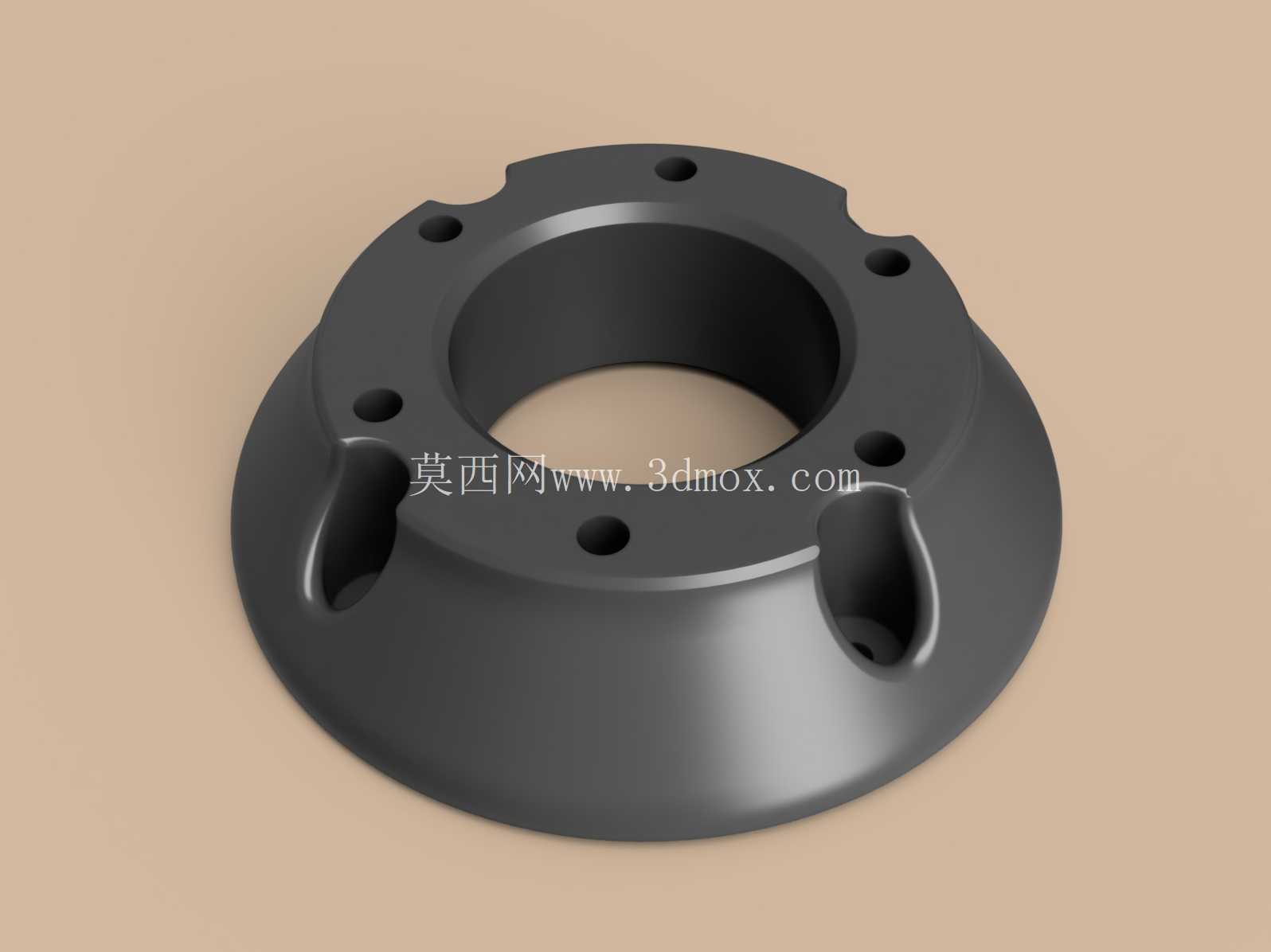

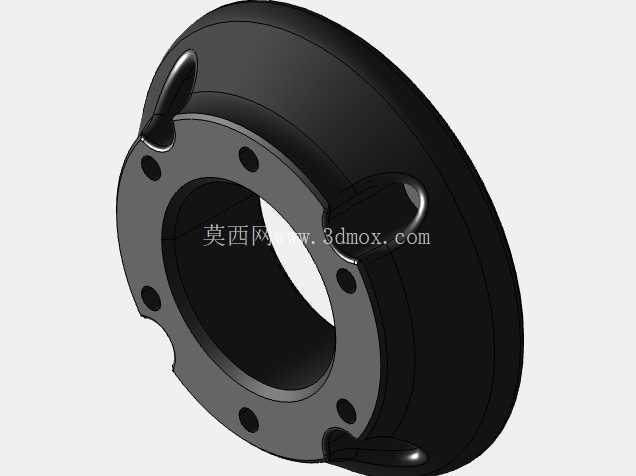

　　整套快拆结构的底座外径控制在120mm以内，安装时仅需占用铝型材上100mm见方的平面区域，快拆锁紧后操纵杆的旋转、俯仰操作不会和周边的油门台、仪表面板产生运动干涉，快拆扳动的操作行程预留了15mm的手部操作空间，戴薄手套也能顺利完成解锁、锁紧动作。结构细节上，快拆基座的定位销采用锥面导向设计，对准安装位后不需要刻意调整角度就能自动滑入定位槽，锁紧后径向间隙控制在0.1mm以内，激烈操作时不会出现摇杆晃动、虚位偏移的问题，底座两侧的沉头螺钉安装位做了沉孔深度优化，螺钉锁紧后头部完全埋入安装面以下，不会突出表面刮蹭线材或者操作人员的手臂。实际使用场景中，这套结构除了适配家用模拟飞行座舱的固定安装，也可以用于展会体验台、

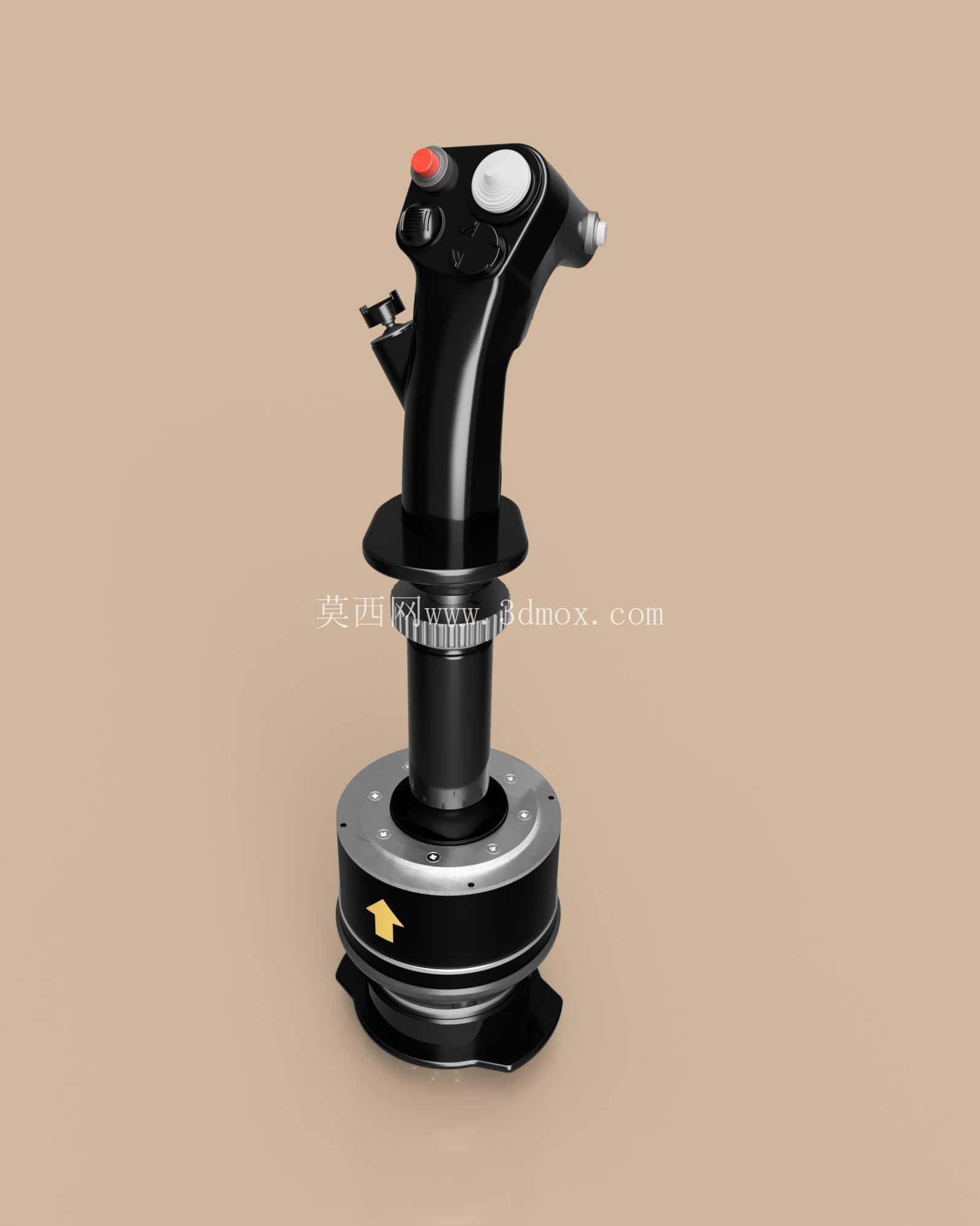

　　模拟飞行培训机构的设备快速更换场景，不需要借助额外工具，单手扳动快拆扳手就能完成摇杆的拆卸与安装，日常收纳时可以快速把摇杆拆下放入防潮柜，更换不同型号的操纵杆时也不需要重新调整安装孔位，只要对应快拆接口就能直接锁紧使用。设计过程中特意规避了异形曲面的加工难点，所有金属加工件的外形都采用三轴CNC就能完成的结构，没有需要五轴加工的倒扣或者复杂曲面，小批量制作时的加工成本可控，3D打印版本的结构也做了壁厚优化，最薄的受力位置壁厚不小于3mm，打印时不需要额外添加支撑就能完成成型，后期处理只需要简单打磨安装面就能直接装配使用。
