适配XIO开发板的L76K多系统定位模块

　　在做小型移动机器人、资产追踪终端这类对安装空间有严苛要求的项目时，定位模块的选型往往要在性能、体积、功耗之间反复权衡，这款适配Seeed Studio XIO系列的L76K GNSS模块，就是针对这类紧凑场景做的定向设计。先从实际应用场景说起，做桌面级巡检机器人时，整机控制板的可用安装空间往往只有指甲盖大小，常规的GNSS模块要么需要额外引出天线导致走线杂乱，要么模块本身体积过大挤占主控、电机驱动的安装位，这款模块直接采用和XIO开发板一致的焊盘间距设计，不需要额外做转接板就能直接叠装在主控板上方，天线通过IPEX接口引出，能根据设备外壳的结构灵活调整陶瓷天线的安装位置，避免金属外壳遮挡卫星信号。

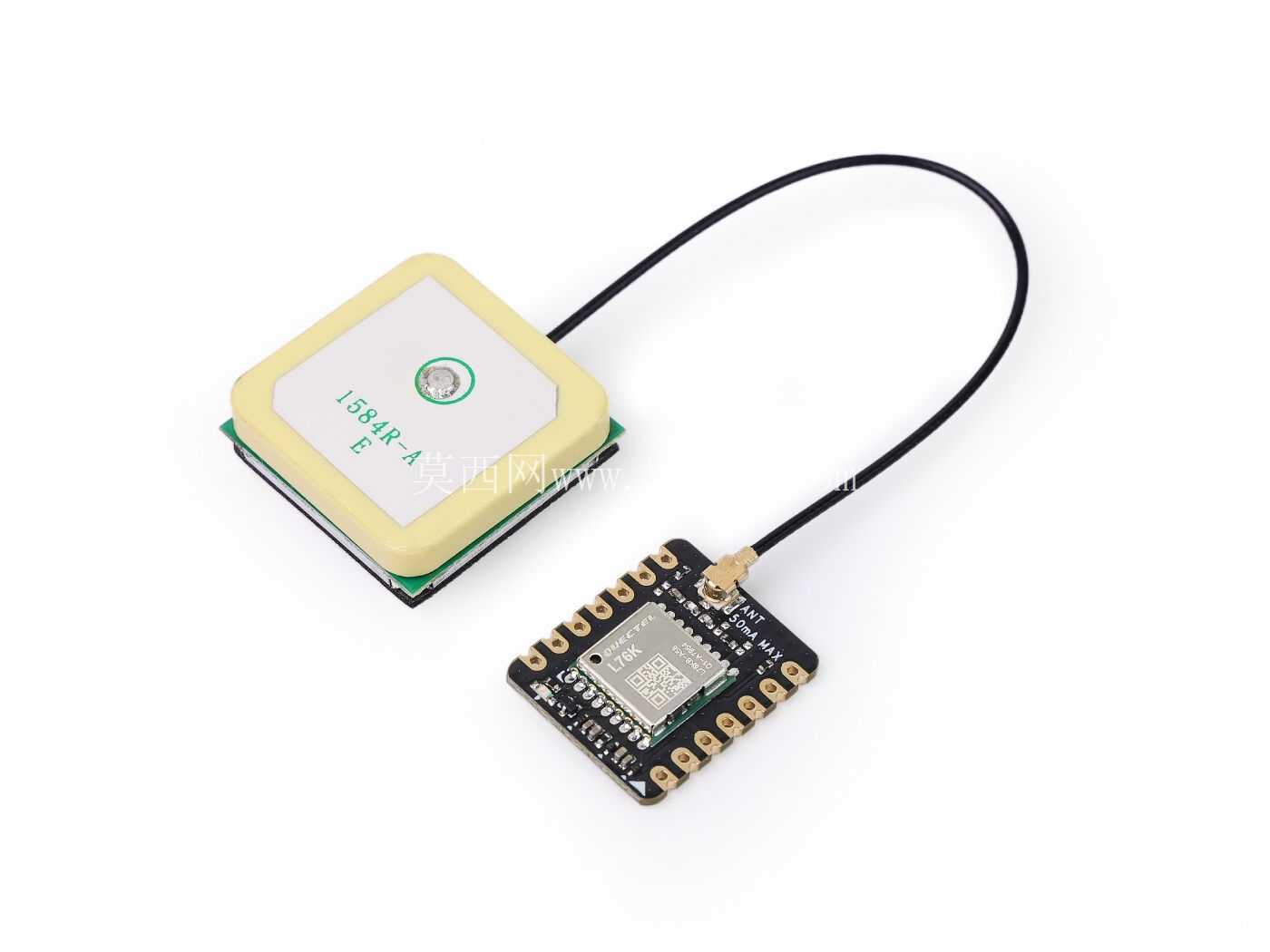

　　从功能特性来看，它同时支持GPS、北斗、GLONASS、QZSS四个全球主流的卫星定位系统，相比单GPS系统的模块，在城市楼宇遮挡、室内窗边这类弱信号场景下，能捕获到更多的有效卫星数，冷启动定位速度更快，定位漂移量也更小，对于需要在厂区、园区这类半遮挡环境运行的低速无人设备来说，足够满足米级的定位需求。功耗控制上也做了针对性优化，在连续定位模式下的工作电流远低于常规的车规模块，对于靠锂电池供电的便携式资产追踪设备、小型户外机器人来说，能有效延长整机的续航时间，不需要为了供电额外增加大容量电池的安装空间。设计思路上完全围绕XIO系列开发板的生态做适配，模块本体的外形尺寸和XIO主控板完全匹配，四周的半孔焊盘直接对应主控板的排针位置，焊接或者用排母叠装时不会超出主控板的外轮廓，不会和其他外接的传感器扩展板产生结构干涉。天线部分采用分体式设计，陶瓷天线单元通过同轴线和模块主体连接，陶瓷天线本身是带屏蔽层的方形结构，厚度不到3mm，能直接贴装在设备外壳的内壁无金属遮挡的位置，同轴线的长度预留了足够的弯折余量，在做结构设计时不需要刻意压缩其他部件的安装空间来迁就天线走线。

　　安装边界方面，模块本体的元器件全部做了贴片化处理，最高的元器件高度不超过2mm，叠装在XIO开发板上之后，整体的堆叠高度控制在10mm以内，对于内部空间高度有限的小型设备外壳来说，不需要额外加高外壳的内部支柱高度。焊盘的设计兼容回流焊工艺，批量生产时可以和主控板一起过回流焊，不需要额外的手工焊接工序，同轴线的IPEX接头采用标准的一代接口，市面上常规的GNSS陶瓷天线都能直接替换，不需要定制专用的连接线材。在实际做结构建模时需要注意，陶瓷天线的安装面要尽量避开金属构件，正上方的外壳区域不要做金属镀层或者金属装饰件，否则会大幅衰减卫星信号，同轴线的弯折半径不要小于5mm，避免内部的同轴线芯断裂导致信号中断。

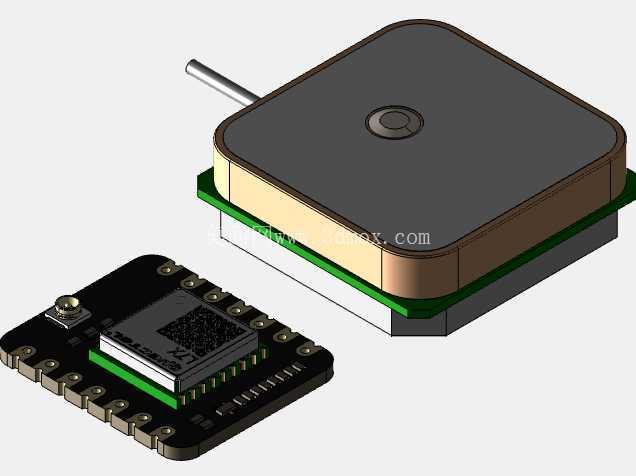

　　模块的定位数据通过标准串口输出，和XIO开发板的串口引脚直接对应，不需要额外做电平转换电路，在硬件设计时只需要预留好串口通信的走线即可，不需要额外增加外围元器件，能进一步节省PCB的布板空间。对于做教育类机器人项目、快速原型开发的结构工程师来说，这个模块的三维模型能直接导入到整机装配体中，提前验证叠装后的干涉情况，模拟天线的走线路径，不需要手动测绘模块的尺寸，能大幅缩短原型开发的结构验证周期。在做户外便携设备的结构设计时，还可以根据这个模块的安装尺寸，提前预留好天线的粘贴位和走线槽，避免后期打样后才发现信号遮挡或者走线干涉的问题，减少结构迭代的次数。
