0.4英寸一位七段数码管结构设计

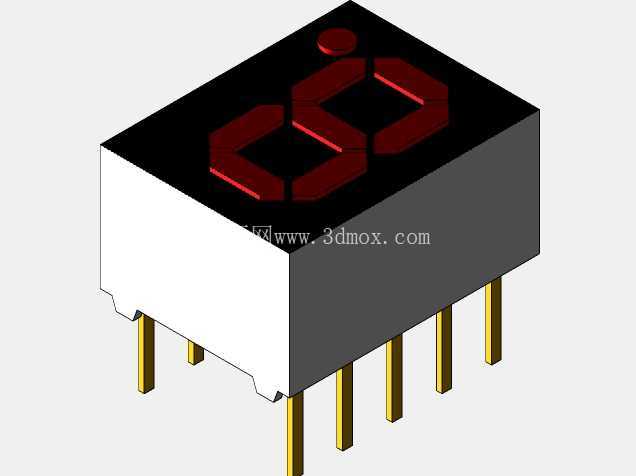

在工业控制面板、小型计数装置、便携检测仪器的显示单元选型中，0.4英寸规格的一位七段数码管是应用频次极高的基础显示部件，这类器件的三维结构建模精度，直接影响PCB布局阶段的干涉校验、外壳开孔的尺寸匹配，以及后期生产装配的良品率。不同于大尺寸多位数码管的拼接式结构，单颗0.4英寸七段数码管采用一体化封装设计，建模时需要优先还原直插引脚的排布逻辑——从实物结构来看，该器件共设置8根直插引脚，对应七段发光段加一个小数点引脚，引脚沿器件本体两侧对称分布，每侧4根，引脚中心距严格匹配通用2.54mm排针间距标准，这一设计细节是为了兼容常规万能板、量产PCB的标准孔位设计，避免出现插装时引脚错位、无法过波峰焊的问题。

从外形尺寸边界来看，该数码管本体长度为12.8mm，宽度为9.7mm，显示面到引脚末端的整体高度需要结合PCB板厚、焊盘高度预留装配余量，建模时将显示面的黑色封装区域与白色塑封基座做了明确的结构区分：黑色面罩区域略高于白色基座，形成一圈微小的限位台阶，这个结构在实际装配中可以和面板的开孔沉台形成配合，既可以避免外部光线直射发光段造成显示对比度下降，也能在点胶固定时形成胶水流道，防止胶水溢到显示区域影响显示效果。发光段的建模没有采用简单的平面贴图，而是还原了红色发光段的凹陷式结构——每一段发光条都嵌在黑色面罩的凹槽内，段与段之间的黑色隔层厚度控制在0.3mm左右，这个尺寸是结合实际发光芯片的打光角度确定的，隔层过薄会出现相邻段串光的问题，隔层过厚则会导致显示字符边缘发虚，辨识度下降。

在实际设备应用场景中，这类一位数码管常被用于单参数数值显示，比如小型温控器的温度个位显示、计数器的单数字位显示、电源模块的电压档位显示，相比LCD段码屏，这类LED数码管的环境适应性更强，在-20℃到60℃的工业环境下都能正常点亮，响应速度在毫秒级，不会出现低温下显示拖影的问题。建模过程中特意还原了基座底部的两个微小定位凸点，这两个凸点分布在器件长度方向的两端底部，插装时可以卡在PCB表面的定位孔内，过波峰焊时不会因为锡流冲击出现器件偏移、歪头的问题，很多新手建模时容易忽略这个细节，导致导出的STEP模型在装配时和PCB定位孔出现干涉，或者无法实现预定位，影响结构校验的准确性。

从设计思路上来说，这个数码管的结构建模完全围绕生产装配的实际需求展开：引脚的长度设置为标准3mm过板长度，既满足波峰焊的吃锡要求，也不会因为引脚过长导致剪脚工序额外增加工作量；塑封基座的边角做了0.2mm的倒角处理，避免注塑生产时出现边角缺料、飞边的问题，同时也能减少装配时划手的风险；小数点的位置设置在显示区域的右上角，符合常规的数值显示阅读习惯，建模时将小数点的圆形发光区域尺寸控制在直径1.2mm，和七段发光条的宽度保持一致，保证点亮后整体视觉协调。对于结构设计工程师来说，这类标准电子元器件的三维模型不需要做过多的创意化改动，核心是还原所有装配相关的尺寸细节：比如引脚的直径、引脚的相对位置、本体的安装高度、显示区域的可视范围，这些参数直接决定了整个显示模块的结构设计是否合理——如果模型的显示面高度比实际尺寸高0.5mm，就可能导致面板装配后出现缝隙，防尘防水性能下降；如果引脚位置偏差0.2mm，就会导致量产时插件工序无法顺利插装，直接影响生产效率。在做设备面板布局时，这类单颗数码管的安装间距也需要结合模型尺寸核算，两颗相邻数码管的本体间距至少要预留1mm的间隙，避免装配时出现互相干涉，同时也给后期的维修拆换留出操作空间。
