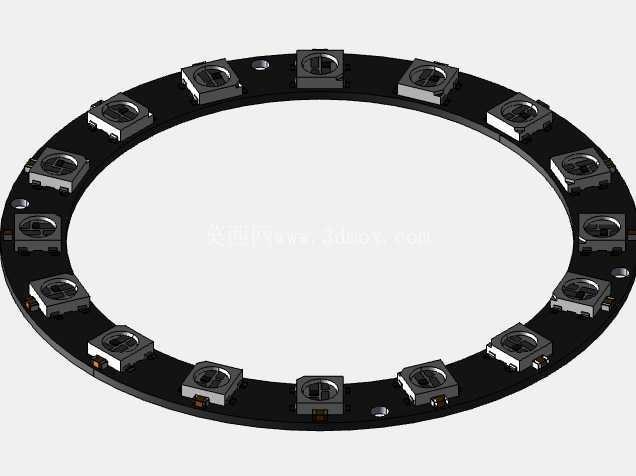

16位WS2812B环形LED灯板结构设计

做嵌入式视觉补光、交互状态提示类项目的工程师，大概率都接触过这类环形排布的WS2812B灯组，这次拆解还原的16像素环形结构，完全贴合量产贴片工艺的实际要求，没有做理想化的建模简化。从实际落地的场景来看，这类环形灯板最常出现在智能交互终端的状态反馈环、机器视觉检测的环形无影补光、小型桌面装饰灯效、开源硬件的交互外设里，16颗灯珠等角度环形排布的设计，刚好平衡了灯效细腻度和控制引脚资源占用——单总线就能完成所有灯珠的色彩、亮度控制，不需要给每颗灯单独走控制线，对主控IO资源紧张的小型设备非常友好。

设计初期最先敲定的是灯珠的排布基准：所有WS2812B灯珠的发光中心落在同一个分度圆上，相邻灯珠的中心夹角严格控制在22.5度，保证整环发光均匀度，不会出现局部灯珠过密或过疏导致的亮斑、暗区。灯板本体采用FR-4环氧板的常规厚度设计，板边做了圆弧过渡，没有尖锐直角，既避免安装时刮伤操作人员，也能减少PCB加工过程中的板边崩边问题。每颗灯珠的焊盘设计完全匹配SMD5050封装的WS2812B引脚尺寸，焊盘外延做了0.2mm的助焊层延伸，方便回流焊时上锡，减少虚焊风险，灯珠旁预留了0805封装的 decoupling 电容焊位，每颗灯珠就近配置滤波电容，抑制灯珠动态亮灭时的电源纹波，避免出现灯珠闪烁、色彩偏移的问题——很多新手做这类灯板时容易忽略就近滤波的设计，整板只在电源入口放一个大电容，实际点亮时高频开关的电流波动会沿着电源线传导，导致远离电源入口的灯珠出现色彩失真。

安装边界的设计上，整环的内孔直径留足了穿线、容纳中心镜头或传感器的空间，不管是把摄像头放在环中心做视觉补光，还是把旋转轴穿在内孔里做旋转灯效，都不会出现结构干涉。板上预留了两个对称的M2螺丝安装孔，孔位距离板边的安全距离符合PCB设计规范，不会因为螺丝孔太靠近板边导致PCB开裂，安装孔做了非金属化处理，避免螺丝锁紧时短路电源层。电源和信号的输入接口放在环的外侧缺口位置，不会突出环的整体轮廓，接线后线材可以顺着安装面排布，不会凸出来影响整体装配。

从结构可靠性角度考虑，灯珠的发光面比PCB板高1.5mm左右，刚好匹配SMD5050封装的实际高度，建模时保留了灯珠表面的透镜弧度，做光效模拟时可以更准确地还原出灯珠的发光角度——WS2812B的发光角度一般在120度左右，16颗灯珠等角度排布后，整环360度范围内的光照覆盖没有死角，当环中心放置摄像头时，灯珠发出的光线可以均匀打在被拍摄物体上，不会出现单侧阴影，这也是很多视觉检测项目优先选环形灯补光的核心原因。信号走线采用串联拓扑，从信号输入口开始，依次连接每颗灯珠的信号输入、输出引脚，走线长度尽量做等长处理，避免信号反射导致的灯珠显示异常，电源线采用环型布线，整圈的电源走线宽度保持一致，保证每颗灯珠的供电压降控制在0.1V以内，避免靠近电源入口的灯珠亮度高、远离入口的灯珠亮度低的问题。

实际装配时，这类灯板可以直接贴装在设备的外壳内圈，不需要额外的固定支架，两个M2螺丝就可以完成锁紧，整体厚度不到3mm，不会占用过多的设备内部空间，对于内部空间紧凑的智能硬件、小型交互设备来说，这种集成化的环形灯组比零散排布的灯珠节省大量的装配工时。做结构设计时还要注意，灯板表面不要覆盖不透明的结构件，如果需要做柔光效果，可以在灯板前方1-2mm的位置加装磨砂柔光片，柔光片的内径和外径要比灯板大0.5mm左右，避免装配时出现漏光的边缝。另外，灯板的电源输入范围是常规的5V直流，设计时在电源入口预留了防反接二极管的焊位，避免现场接线时正负极接反烧坏整板灯珠，这些细节都是实际量产项目里踩过坑之后总结出来的设计要点，建模时把这些工艺、装配、可靠性的细节都还原出来，不管是做结构干涉检查，还是做灯效模拟、装配工艺验证，都能直接复用，不需要再二次修改模型。
