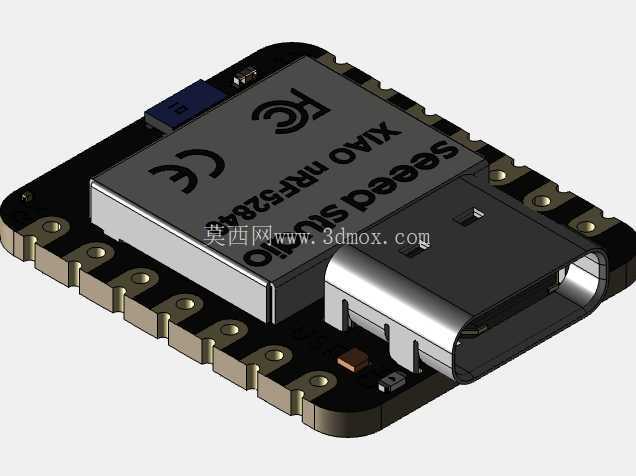

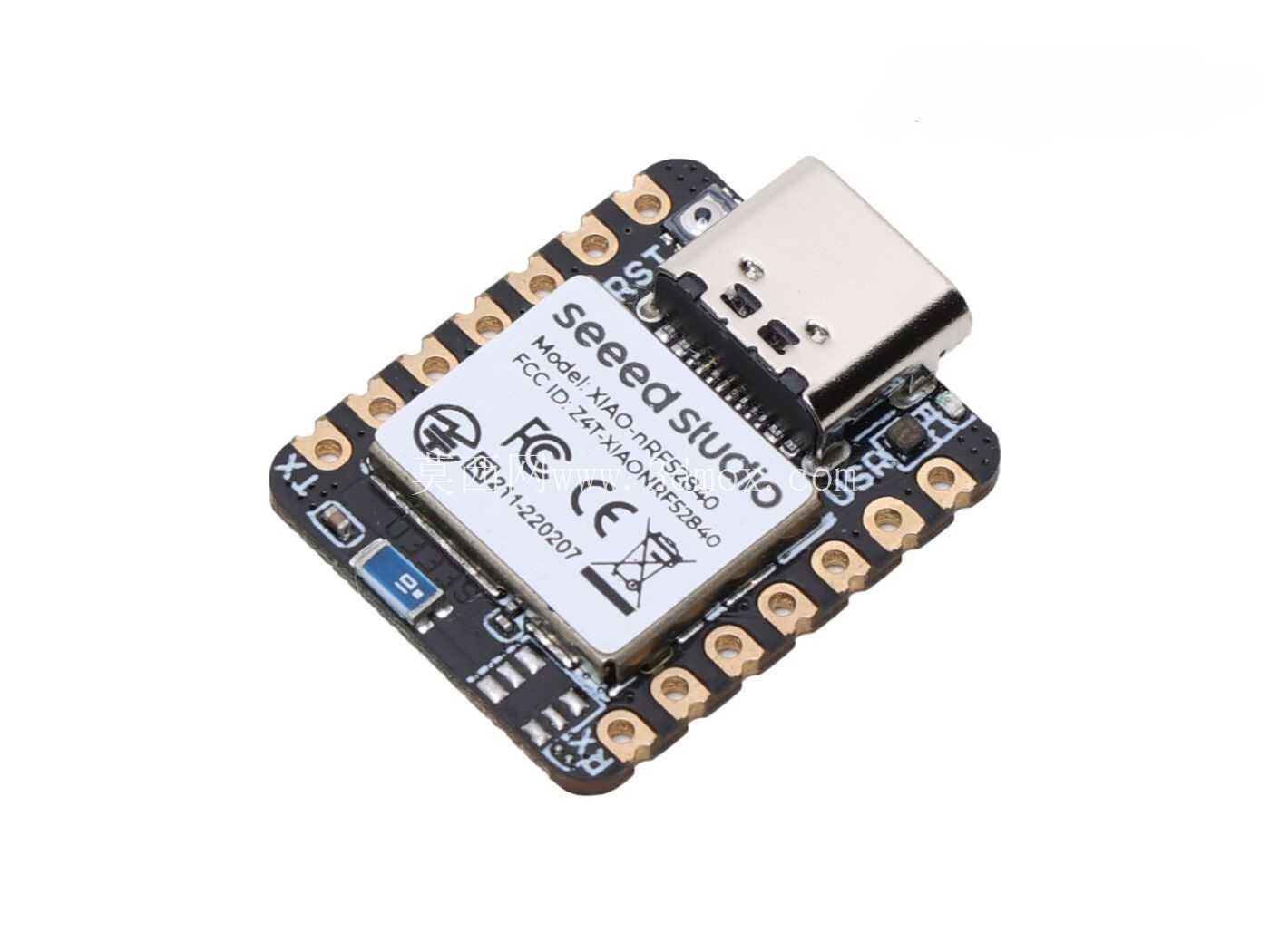

板载的Type-C接口是建模时需要重点核对的结构件,接口的凸台高度、插接口的内空尺寸要完全匹配通用Type-C公头的插入公差,接口周围的板边要预留足够的插拔操作空间,不能出现外壳干涉导致公头无法完全插入的情况,同时接口的金属屏蔽壳要和板上的接地焊盘做共面处理,保证焊接后的结构强度。板上的核心射频区域,也就是nRF52840芯片对应的板载天线位置,建模时要注意天线区域的净空要求,不能在天线正上方、正下方布置金属结构件,避免屏蔽蓝牙信号,这部分的板边轮廓要和天线的辐射方向匹配,不要做多余的金属包边设计。这款超小型蓝牙微控制器开发板,核心采用Nordic nRF52840方案,在做穿戴式健康监测设备、小型物联网传感节点、桌面级无线外设的结构设计时,经常会用到这类核心板做主控选型参考。做这类微型开发板的三维建模时,首先要卡准的就是板身的安装边界,整板采用邮票孔半孔焊盘设计,四周的焊盘间距严格按照标准2.54mm排针间距排布,既可以直接贴片焊接在用户自定义的载板上,也可以焊接排针做插装使用,建模时需要注意焊盘的金属层厚度、半孔的圆弧过渡,避免生产时出现焊盘脱落、孔位毛刺的问题。
从功能特性来看,这款核心板支持蓝牙5.0协议,功耗控制在同尺寸模块里属于第一梯队,待机电流可以做到微安级别,非常适合用在电池供电的小型无线设备里,比如无线心率胸带、便携环境传感器、无线手写笔这类对续航和体积要求极高的产品里,做结构设计时可以直接参考这个板型的尺寸做腔体开槽,不需要额外预留过多的冗余空间。板上的复位按键、用户按键的高度要和板身整体厚度匹配,按键的按压行程要控制在0.3-0.5mm之间,建模时要给按键帽预留0.1mm的活动间隙,避免按键被外壳卡住无法触发。板上的丝印标识在三维模型里可以做简化的贴图处理,但关键的引脚编号丝印位置要和实际硬件一致,方便结构设计时核对引脚出线方向,避免外接排线时出现干涉。
邮票孔的内侧焊盘要做沉锡处理的结构示意,焊盘的宽度要和标准回流焊的工艺要求匹配,不能过窄导致焊接强度不足,也不能过宽导致相邻焊盘连锡。做整机装配时,这款核心板的固定方式可以采用两种方案,一种是依靠邮票孔焊接在载板上实现固定,另一种是在板身的两个对角预留M1.2的螺丝孔位,用微型铜柱固定在壳体内腔,建模时要注意螺丝头的沉头深度,不能让螺丝头突出板身表面,避免和周边的电子元件产生干涉。板上的主芯片和周边的无源器件的高度要逐一核对,最高的元件就是Type-C接口,整体板身厚度控制在3mm以内,完全可以嵌入到厚度5mm以内的超薄穿戴设备外壳里。
在做工业级无线传感节点的设计时,这款核心板的工作温度范围可以覆盖-40℃到85℃,对应的结构设计只需要在外壳上预留对应的透气阀位置,避免高低温变化导致壳内结露即可,不需要额外做散热结构,因为整板的峰值工作电流不超过15mA,自身发热量极低。建模时还要注意板边的圆角处理,四个角的R角半径控制在1mm,避免装配时刮伤壳体内壁的绝缘涂层,板身的PCB厚度按照标准1.0mm厚度建模,焊盘的铜厚按照1oz厚度做结构示意,保证和实际生产的工艺参数一致。对于需要做外接天线扩展的场景,板上预留的天线馈点焊盘位置要标注清楚,建模时可以在对应位置预留IPEX天线座的安装空间,方便用户根据实际信号需求更换外置高增益天线,这部分的空间预留要注意和板上其他元件的安全距离,避免天线馈线被其他元件挤压变形。
