Pololu VNH5019电机驱动板结构设计

在小型移动机器人、智能小车、桌面级自动化执行机构的开发场景中，电机驱动模块是连接主控单元与动力执行部件的核心桥梁，Pololu VNH5019驱动板的结构设计完全围绕中小功率直流电机的驱动需求展开，兼顾了安装便利性、散热可靠性与接线便捷性。从实际应用场景来看，这类驱动板常被用于教育类机器人竞赛平台、小型AGV转运单元、创客类自动化装置、航模舵机驱动拓展等场景，需要在有限的安装空间内承载持续的大电流输出，同时适配常规的2.54mm间距排针接线标准，降低用户的二次开发接线成本。

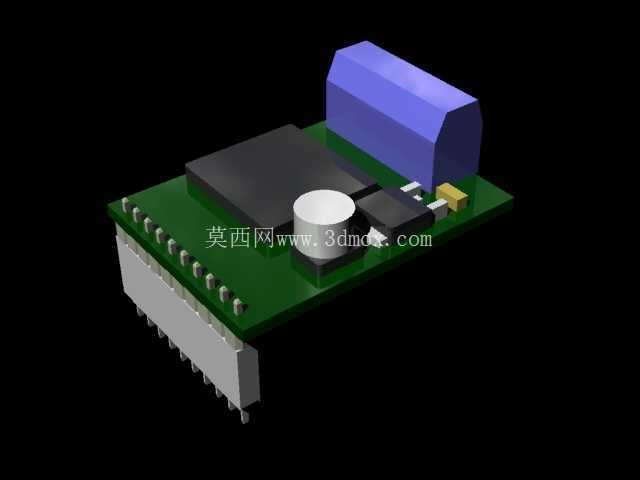

从功能特性层面看，该驱动板基于VNH5019芯片设计，可实现直流电机的正反转控制、PWM调速功能，板载集成了电源滤波电容、接线端子、功率MOS管对应的散热路径，在结构设计上首先考虑了功率元件的布局合理性：大电流回路的走线宽度做了针对性加宽，功率芯片与板载散热结构的接触间隙控制在合理范围，避免长期大电流工作下的热量堆积。板上的紫色接线端子为大电流电源与电机输出接口，采用侧插式布局，既可以在安装后方便接线操作，也不会因为接线端子的高度占用过多的垂直安装空间，适配多层堆叠的机器人控制板安装场景。

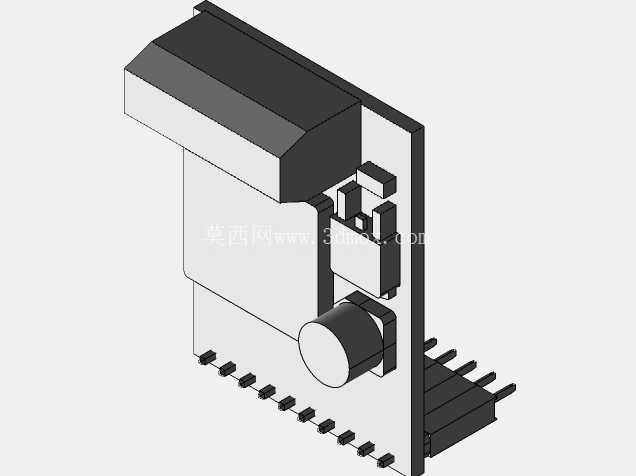

设计思路上，这款驱动板采用了标准的双层PCB结构，整体外形为规则矩形，排针接口统一布置在板卡的一侧，采用直插排针设计，可以直接插在标准面包板或者堆叠式主控板上，也可以通过排针引出接线，适配不同的安装方式。板上的电解电容布置在功率回路的入口位置，尽可能缩短大电流滤波路径，减少电源纹波对驱动信号的干扰；小型贴片元件全部布置在PCB的顶层，底层预留了完整的铺铜区域，既可以作为散热层扩散功率元件产生的热量，也可以提升板卡的结构强度，减少安装过程中PCB变形导致的元件虚焊问题。

从安装边界与尺寸设计来看，板卡的整体长宽尺寸控制在适配小型机器人安装平台的范围，安装孔位的间距匹配常用的铝型材安装槽位，也可以通过铜柱实现与其他控制板的堆叠安装，垂直方向上最高的元件为顶部的紫色接线端子，整体高度控制在较低范围，避免在移动机器人运行过程中因为碰撞导致元件损坏。排针的引脚定义完全匹配行业通用的VNH5019驱动接线标准，用户不需要额外修改接线定义即可直接替换同类型驱动板，降低设备维护过程中的替换成本。

在实际使用过程中，这类驱动板的结构设计还考虑了误操作的防护：电源输入端子与电机输出端子之间预留了足够的电气间隙，避免接线过程中误碰导致的短路问题；板载的信号指示灯布置在板卡边缘位置，安装后可以直观观察电源状态与驱动输出状态，不需要额外拆解设备即可排查驱动工作状态。PCB板的边缘做了圆角处理，避免安装过程中尖锐边角划伤操作人员或者其他线路，所有贴片元件的焊接高度保持统一，不会出现个别元件突出导致的安装干涉问题。对于结构设计从业者来说，这类成熟驱动板的布局思路可以借鉴到定制化驱动板的设计中，尤其是在有限空间内的功率元件布局、散热路径规划、接线接口的人机工程设计上，都贴合实际工程应用的需求，不需要额外做结构修改即可直接集成到各类小型自动化设备的动力控制单元中。
