小型无刷减速驱动电机结构设计

在小型对抗类机器人、轻量化移动作业平台的动力选型场景中，动力单元的功率密度、安装适配性、抗冲击性能一直是结构设计阶段需要反复权衡的核心指标，这款集成式减速驱动单元正是针对3磅级负载工况开发的动力输出部件，能够在紧凑的安装空间内提供足够的输出扭矩，满足高动态响应的作业需求。从结构布局来看，该驱动单元采用无刷电机与定制齿轮箱直连的集成式设计，省去了额外的联轴器连接结构，既压缩了整体轴向尺寸，也减少了传动链路中的间隙累积，能够在正反转快速切换的工况下保持更稳定的传动精度，避免动力传递滞后带来的控制偏差。无刷电机本身的低摩擦、高转速特性，配合24毫米直径的定制齿轮箱减速增扭，能够让输出轴在较低转速下释放足够的驱动力矩，适配小型移动设备的行走、作业机构驱动需求，尤其是在需要频繁启停、瞬时负载波动较大的对抗类机器人场景中，这种经过实战验证的结构设计能够有效降低传动部件的失效概率。

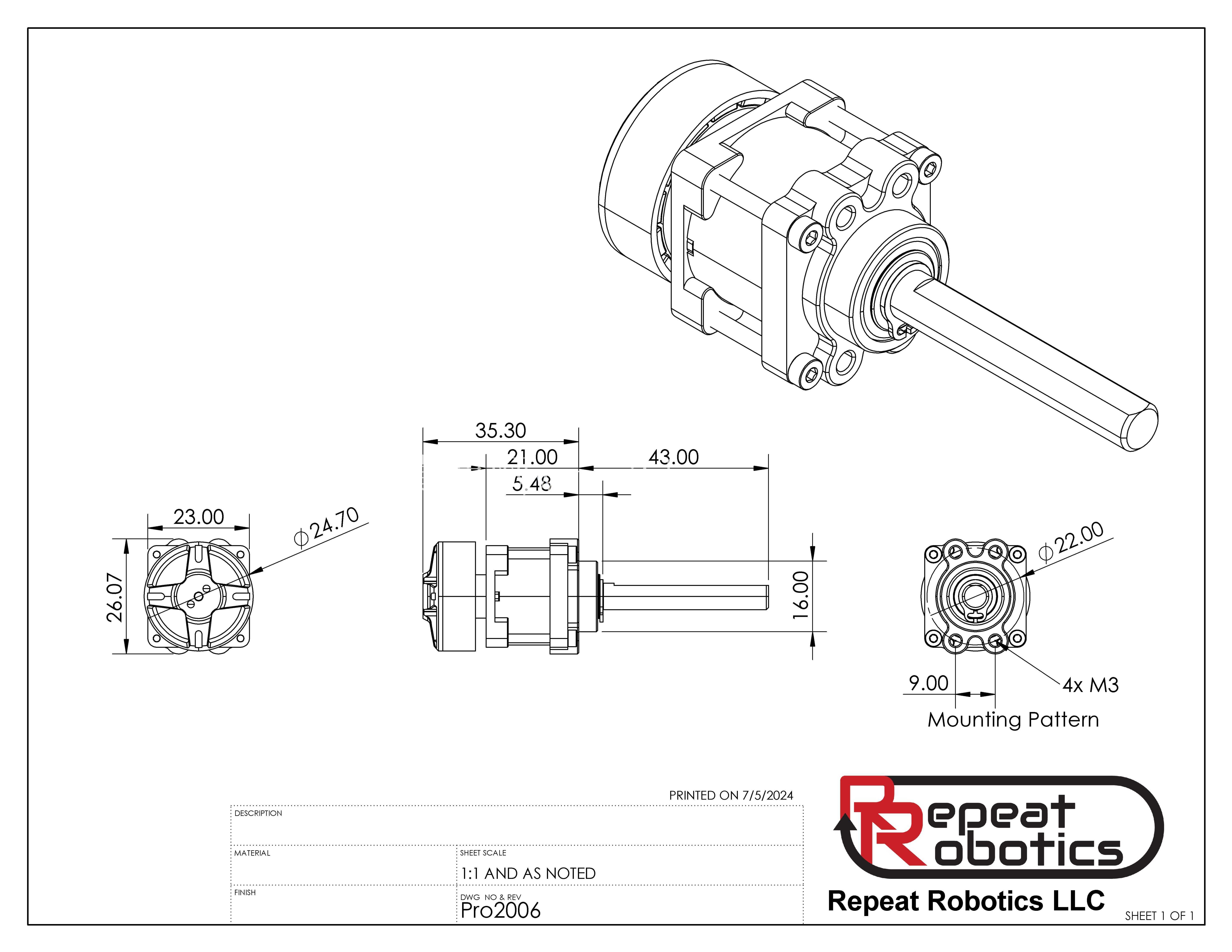

从安装边界与尺寸参数来看，该驱动单元的整体结构尺寸经过精准校核，输出轴端的安装法兰直径为22毫米，法兰端面上预留4个M3规格的安装螺孔，螺孔分布的中心距为9毫米，能够直接适配多数小型机器人的标准安装位，无需额外设计转接法兰。输出轴的轴向伸出段长度为43毫米，轴径尺寸经过强度校核，能够承受额定负载下的径向弯矩，避免轴端受载出现弯曲变形。电机主体段的最大直径为24.7毫米，主体段长度为35.3毫米，其中齿轮箱段的长度为21毫米，径向最大尺寸控制在16毫米以内，安装法兰侧的端面到电机尾部的轴向尺寸为26.07毫米，法兰上的定位止口直径为23毫米，能够在安装时实现快速同轴定位，降低装配阶段的对中难度。

在设计思路上，这款驱动单元没有采用分体式电机加独立减速器的常规组合方案，而是将齿轮箱的输入级直接与无刷电机的转子轴集成，齿轮箱壳体与电机端盖采用一体化加工的连接结构，既保证了齿轮啮合的同轴度要求，也提升了整体结构的抗冲击能力，在设备发生碰撞、瞬时过载的情况下，连接部位不会因为分体装配的间隙出现错位、断齿等问题。齿轮箱内部的齿轮参数经过匹配调校，减速比设定兼顾了输出转速与扭矩的平衡，既不会因为减速比过大导致输出转速过低影响设备移动速度，也不会因为减速比过小导致扭矩不足无法驱动负载。外壳的安装结构设计充分考虑了小型设备内部空间紧张的特点，没有设置多余的突出结构，所有安装孔位都集成在法兰端面上，侧面无需额外预留固定空间，能够让结构设计师在排布设备内部部件时更灵活，压缩整体设备的体积。

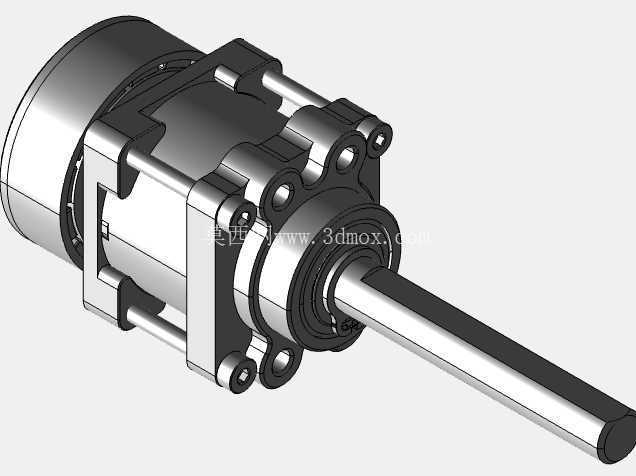

从实际应用场景出发，这类集成式减速驱动单元除了适配小型对抗机器人之外，也可以用于小型自动化设备的输送带驱动、小型云台的转动驱动、桌面级机械臂的关节动力输出等场景，只要负载等级在额定范围内，都可以通过匹配对应的安装支架实现快速适配。在三维建模过程中，这款模型完整还原了所有安装尺寸、配合边界，结构设计师在进行设备整体布局时，可以直接调用该模型进行干涉检查，提前验证安装空间是否充足，螺孔位置是否与自身设计的安装板匹配，输出轴长度是否满足传动轮、执行部件的安装需求，省去了手动测绘建模的时间，也能避免手动测量带来的尺寸偏差，提升整体设计效率。模型中还原的齿轮箱与电机连接结构、密封槽位置、出线口方向等细节，也能够为同类集成驱动单元的自主设计提供参考，帮助设计师理解紧凑空间下动力单元的结构排布逻辑，优化自身设计的空间利用率。
