MY1025带安装支架直流驱动电机结构

项目分类:电机 发布时间:2026-01-20 ID:1127368
  • MY1025带安装支架直流驱动电机结构

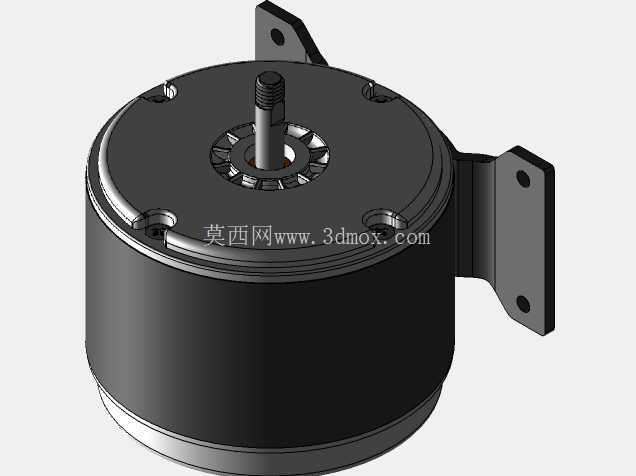

这款MY1025电机的结构设计,首先要从实际落地的安装场景倒推设计逻辑,日常选型中这类电机常被用在小型代步设备、轻型输送模组、小型自动化执行机构的动力源位置,核心是为低转速大扭矩需求的终端执行件提供稳定旋转输出。从结构外形来看,整机采用圆柱式机壳设计,机壳主体为金属拉伸成型结构,侧壁做了均匀的壁厚处理,既保证运转时的结构刚性,避免定子组件受挤压变形,也能通过金属壳体快速散出绕组工作产生的热量,避免长时间运转出现过热退磁的问题。机壳顶部的端盖通过圆周均布的沉头螺钉与主体锁紧,端盖中心位置伸出带外螺纹的输出轴,轴端的螺纹结构是为了方便直接锁紧传动轮、链轮或者同步带轮,不需要额外做轴端挡圈的加工,省去装配时的额外工序,输出轴根部做了台阶定位结构,安装传动件时可以直接抵到台阶面,保证传动件的轴向定位精度,避免运转时出现轴向窜动。

端盖与输出轴的配合位置设置了含油轴承衬套,衬套与端盖采用过盈压装配合,既可以支撑输出轴的径向载荷,也能减少轴旋转时的摩擦阻力,衬套外侧加装了防尘密封圈,能阻挡外部的粉尘、水汽进入电机内部,适配车间、户外代步等多粉尘的使用场景。机壳两侧对称伸出折弯成型的安装支架,支架与机壳主体采用铆接固定,保证支架与机壳的连接强度,支架上开有两个圆形安装通孔,孔位做了去毛刺处理,安装时可以直接穿螺栓固定到设备的安装基板上,不需要额外制作电机安装转接板,两个支架的安装面共面度控制在0.1mm以内,避免安装时出现机壳受力变形,导致定子转子同轴度偏差增大、运转噪音升高的问题。

从设计思路上看,这款电机没有采用复杂的法兰安装结构,而是选用侧装式的支架结构,主要是为了压缩轴向安装尺寸,很多小型设备的轴向安装空间有限,如果采用端部法兰安装,会额外占用轴向长度,侧装支架的结构可以把安装固定的位置转移到电机径向两侧,在不增加轴向长度的前提下实现可靠固定,适配更多安装空间受限的场景。输出轴的长度设计也做了针对性优化,伸出端盖的长度刚好满足常规传动轮的安装宽度,不会因为轴伸过长导致悬臂载荷过大,引起轴的弯曲变形,也不会因为轴伸过短导致传动件无法可靠固定。

实际选型使用时,需要注意安装边界的尺寸控制:整机圆柱主体的外径是固定值,安装时要在径向预留足够的散热间隙,不能紧贴其他设备壳体,避免影响散热效果;两侧支架的安装孔中心距是固定尺寸,设计设备安装板时要严格按照孔位尺寸加工安装孔,同时要保证安装面的平面度,避免锁紧螺栓时电机壳体受迫变形;输出轴的径向跳动公差控制在0.05mm以内,安装传动件时要采用热装或者轻敲推入的方式,不能用重物猛烈敲击轴端,避免轴后端的换向器或者轴承出现移位,导致电机运转卡滞。

在功能特性上,这款电机的绕组采用集中绕线方式,定子磁钢采用高牌号铁氧体材质,兼顾成本与输出扭矩,能在额定电压下提供稳定的转速输出,空载运转时的震动控制在较低水平,适合对运转平稳性有一定要求的轻型设备。端盖上的沉头螺钉安装后螺钉头不高出端盖平面,不会在安装时与周边零部件产生干涉,机壳尾部的端盖同样采用螺钉锁紧,方便后期维护时拆开检查内部碳刷磨损情况,更换易损件,不需要整体破坏机壳结构。日常装配时要注意,输出轴上的传动件安装到位后,需要用轴端的螺母锁紧,锁紧扭矩要控制在合理范围,避免扭矩过大导致轴端螺纹滑牙,或者轴承受到过大的轴向预紧力,缩短使用寿命。
