1S牙签无人机微型无刷直流电机结构

这款微型动力单元的设计，完全围绕1S供电规格牙签类穿越机的极致轻量化需求展开，从结构布局到安装边界的每一处细节，都在平衡动力输出效率与整机配重控制的矛盾。日常应用场景中，这类动力件主要适配室内近距飞行、小范围花飞练习的微型FPV机型，相比有刷动力单元，它的运转效率更高、高速段扭矩输出更平顺，能在极小的起飞重量下支撑飞行器完成快速机动、定高悬停等基础飞行动作。

从功能特性来看，1150kv的转速参数匹配1S锂电池的输出电压区间，不会出现低电压下扭矩不足、高电压下转速超标的适配问题，转子部分采用一体式外转结构，外壳直接集成螺旋桨安装位，省去了额外的传动连接部件，既降低了动力传输损耗，也减少了装配环节的公差累积。定子绕组的排布经过紧凑化优化，在有限的径向尺寸内尽可能提升槽满率，保证小电流下也能输出足够的拉升力，适配单节锂电的放电能力，不会出现动力冗余导致的电池过放问题。

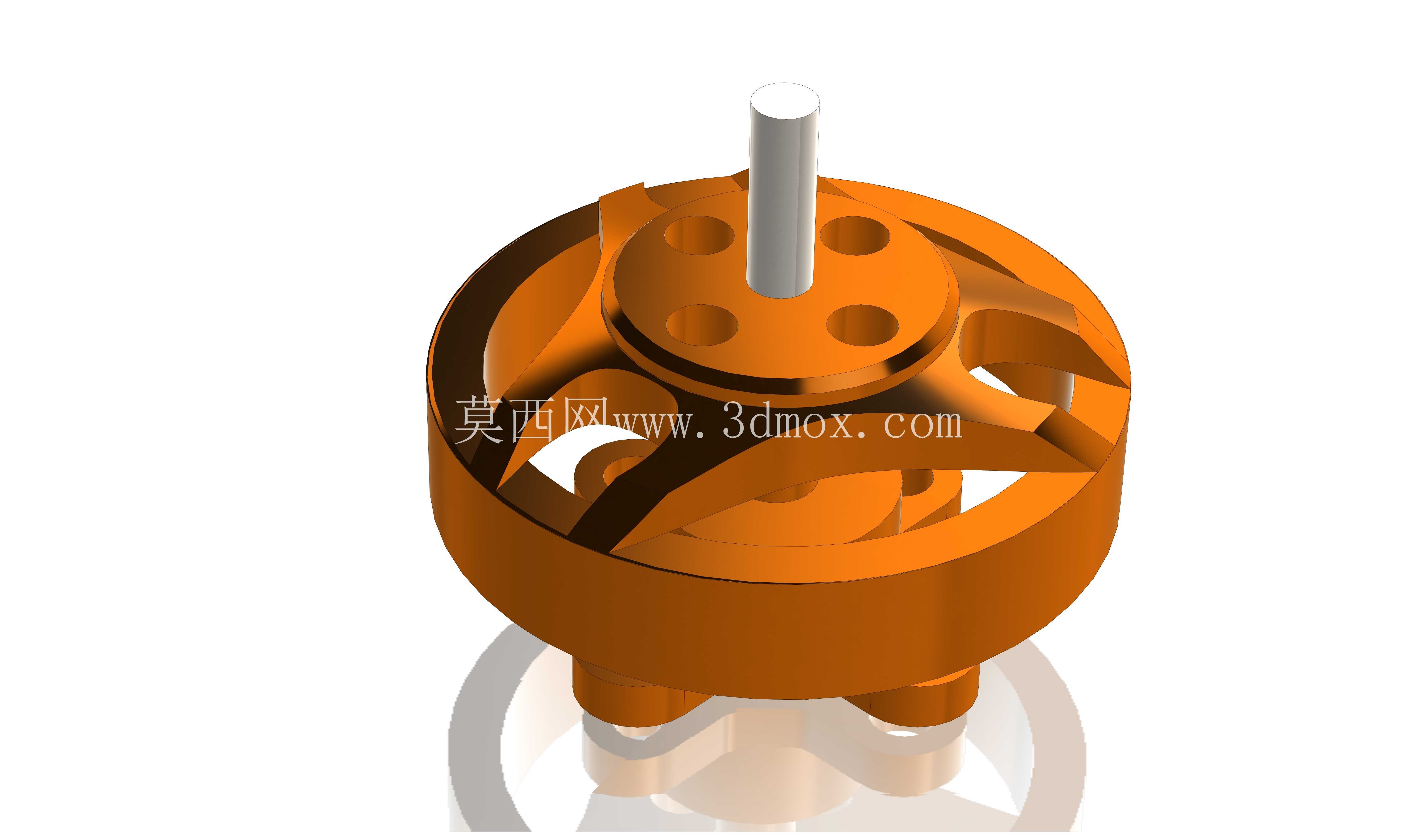

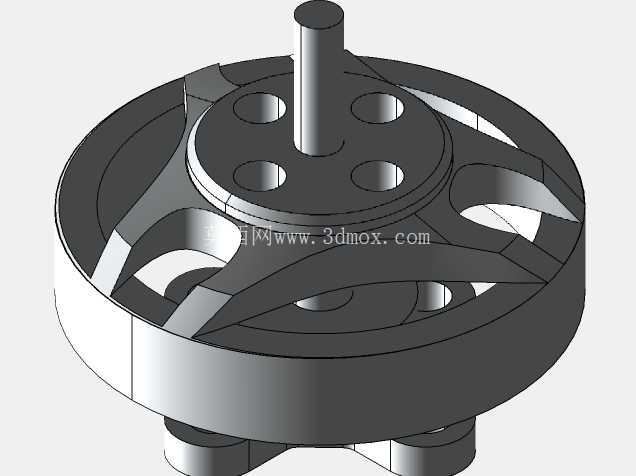

设计思路上，整个结构优先控制轴向与径向的安装尺寸，顶部输出轴采用标准微型轴径，适配市面上主流的1.5mm孔径微型螺旋桨，轴伸长度刚好满足桨叶锁紧螺母的安装需求，不会出现轴伸过长导致的桨叶晃动、或是过短导致的锁紧失效问题。转子外壳的镂空结构并非装饰性设计，一方面是为了降低转子自身的转动惯量，提升电机的油门响应速度，让飞手的操控指令能更快速地转化为转速变化；另一方面是为高速运转的绕组预留散热通道，室内飞行时空气流通性差，镂空结构能带动气流穿过定子间隙，带走绕组持续工作产生的热量，避免长时间满油输出导致的绕组退磁问题。

安装边界层面，底部的四个安装孔位采用十字对称排布，孔位间距匹配1202规格电机的通用安装标准，能直接适配市面上绝大多数牙签机的机臂安装座，不需要额外做转接件设计。安装孔的深度经过严格控制，不会因为螺丝拧入过深触碰定子绕组造成短路，也不会因为孔深不足导致安装螺丝咬合量不够，飞行中出现电机脱落的风险。电机整体的径向最大尺寸控制在12mm级别，不会超出微型机臂的安装宽度，避免飞行中电机外壳碰到障碍物导致炸机。

从结构设计的细节来看，转子与定子的配合间隙控制在极小的公差范围内，既保证转子高速运转时不会出现扫膛问题，也不会因为间隙过大导致磁钢气隙过大，降低磁能利用率。顶部的轴固定结构采用卡簧与轴承配合的方式，承受螺旋桨旋转时产生的轴向拉力，避免长时间飞行后轴体出现窜动，保证动力输出的同轴度，减少不必要的振动传递到飞控板，影响飞行姿态的稳定性。这类微型动力件的设计，核心是在极小的尺寸约束下平衡性能、可靠性与重量，每一处结构的取舍都要结合实际飞行场景的需求，比如底部出线口的位置做了倒角处理，避免装机时尖锐的边缘刮破漆包线造成短路，出线长度也预留了刚好的焊接余量，不会因为线过长增加多余重量，也不会因为线过短导致焊接操作困难。
