Freefly Systems Wave高速电影摄影机结构设计

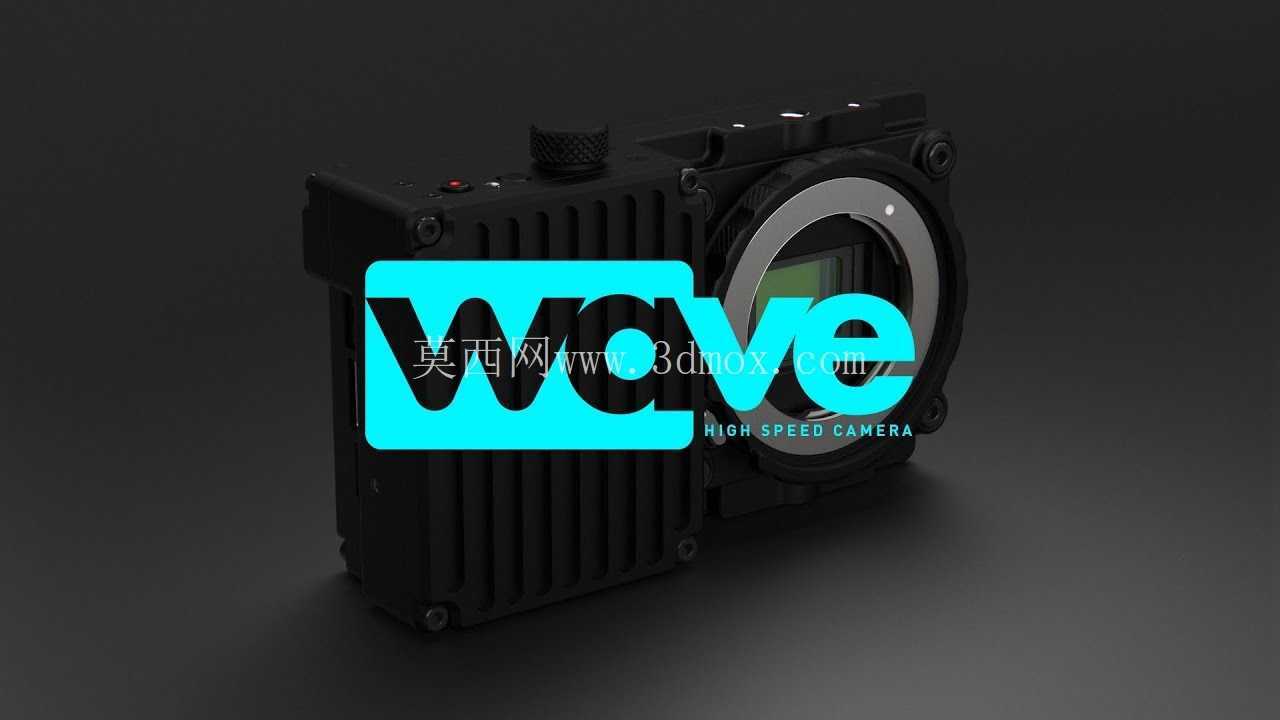

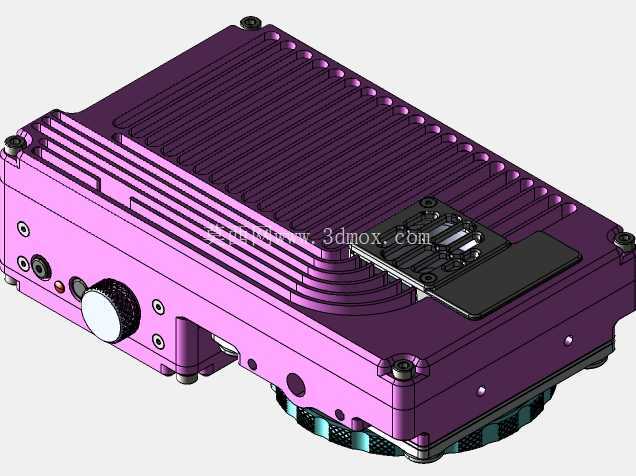

这款高速影视拍摄设备的三维结构设计，首先围绕机载航拍、高速运动捕捉这类核心应用场景展开，在结构布局上充分考虑了挂载适配性与手持操作的双重需求。设备主体采用一体化铣削的散热壳体结构，壳体侧面排布的纵向散热筋并非装饰性设计，而是根据高帧率成像芯片的持续发热功率计算得出的散热面积参数，能够在无主动风扇的密闭结构下，保证长时间高负载录制时核心芯片的工作温度稳定在额定区间，避免热噪点对成像质量的干扰。

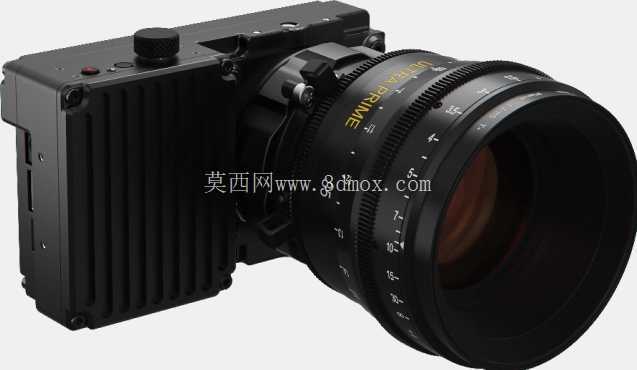

镜头接口部分采用标准PL卡口的结构设计，卡口法兰距严格遵循专业电影镜头的安装公差要求，接口周围的锁紧结构做了防松脱的棘齿设计，在无人机挂载的强振动工况下，也能保证镜头与机身的连接刚性，避免出现光轴偏移或者接触不良的问题。机身顶部的操控旋钮做了防滑齿纹设计，旋钮的阻尼力矩经过调校，既可以保证戴手套操作时的转动反馈清晰，又不会因为飞行过程中的振动导致参数意外偏移。机身侧面的存储介质插槽采用内陷式防护结构，插槽盖板带有密封胶条，能够满足户外复杂工况下的防尘防泼溅要求，盖板的锁紧卡扣采用按压式结构，无需额外工具即可快速开启更换存储介质。

从安装边界来看，机身底部预留了标准的1/4英寸与3/8英寸复合安装螺孔，螺孔周围做了加厚的金属嵌件，能够兼容专业影视三脚架、稳定器以及无人机挂载云台的安装标准，安装面的平面度公差控制在0.02mm以内，保证挂载后设备的光轴与云台转动轴的同轴度符合拍摄精度要求。机身整体的重心经过配平设计，当挂载标准定焦电影镜头时，整体重心恰好落在安装螺孔的中心轴线上，能够降低云台的伺服负载，提升动态拍摄时的画面稳定性。

机身前端的镜头调节环结构做了跟焦齿的适配设计，齿距符合专业跟焦器的安装标准，不需要额外加装配件即可直接接驳无线跟焦系统，调节环的转动行程与对焦刻度的对应精度经过校准，能够满足专业影视拍摄的跟焦操作需求。机身上的状态指示灯采用内藏式导光结构，既可以让操作人员清晰观察设备的录制状态、存储状态，又不会因为指示灯漏光在拍摄时产生眩光干扰，尤其是在夜间拍摄场景下，不会因为设备自身的光源影响画面曝光。

内部结构布局上，成像主板、存储模块、电源模块采用分层堆叠的设计，各模块之间通过金属屏蔽罩做电磁隔离，避免高帧率数据传输时的电磁干扰影响成像传感器的信号采集精度，电源接口采用带锁扣的专业航插结构，能够避免挂载移动时电源线意外脱落，接口的针脚定义做了防呆设计，反向状态下无法插入，避免误操作损坏设备电路。电池仓位于机身侧部，采用快拆结构设计，更换电池的操作可以在单手握持设备的状态下完成，电池触点采用镀金工艺，降低接触电阻的同时提升抗氧化能力，在低温户外拍摄场景下也能保证供电的稳定性。

设备的边角位置全部做了R角过渡处理，既可以提升结构强度，避免磕碰时的应力集中导致壳体开裂，又能在安装收纳时减少对配套设备的剐蹭。机身表面采用硬质阳极氧化处理，表面硬度达到HV400以上，能够抵御日常使用中的划痕磨损，氧化层的哑光黑处理可以避免光线反射，在拍摄场景中不会因为设备反光造成穿帮问题。从结构设计的细节来看，所有外露的紧固件都采用同一规格的内六角螺丝，方便现场维护时的工具统一，螺丝头部全部做了沉头处理，不会突出壳体表面影响安装或者操作。
