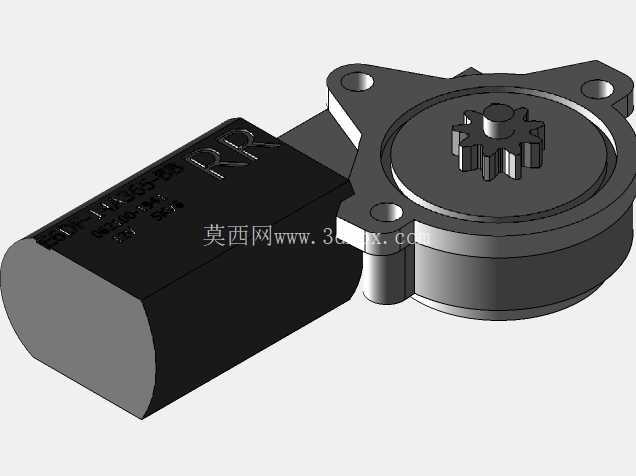

FRC机器人配套日产电装车窗驱动电机

做FRC机器人参赛队的结构设计快七年，前前后后搭过二十多台竞赛级机器人，对这类从量产车规件移植过来的执行元件再熟悉不过——很多刚入队的新人总想着全用定制加工件堆性能，实际上成熟的车规级量产部件，在可靠性、输出一致性上往往比小批量机加的零件靠谱太多，这款电装车窗电机就是我们队连续三个赛季用在升降机构、小负载执行端的核心部件。

先从实际应用场景说，很多人以为车窗电机只能用在汽车门窗升降上，其实在FRC竞赛场景里，它的适用面非常广：赛季任务里需要完成的物料抬升、挡板开合、小型拾取臂的俯仰驱动，甚至是机器人登岛阶段的辅助锁止机构，都能用到这款电机。它的输出扭矩刚好覆盖1-3N·m的常用区间，不会像大扭矩行星减速电机那样过重拖慢机器人整体配重，也不会像微型舵机那样堵转就烧，车规级的设计本身就考虑了频繁正反转、短时堵转的工况，刚好匹配FRC比赛里每局两分半钟、高频启停的使用强度。

从功能特性上拆解，这款电机采用的是直流有刷驱动搭配一级蜗轮蜗杆+直齿轮减速的结构，输出端直接做了9齿的圆柱齿轮输出，不需要额外加装联轴器就能和标准的FRC齿轮组啮合，省了很多结构转接的工作量。很多新手容易忽略的是，它自带的自锁特性——蜗轮蜗杆结构本身在断电状态下输出轴无法被反向驱动，这一点在做升降类机构的时候优势特别明显，不需要额外加电磁制动器或者机械锁止结构，就能让抬升的物料停在任意位置，不会因为负载自重出现下滑，既减轻了整体重量，又减少了故障点。

再说到设计思路上，这款电机的结构布局完全是面向安装便捷性做的：输出端的法兰盘做了三个三角形排布的安装孔，孔位刚好和FRC常用的1英寸x1英寸铝型材安装孔距匹配，不需要额外做转接板就能直接固定在型材框架上；电机本体和减速箱的连接采用了全包覆的塑壳封装，接线端做了内嵌式的插片接口，比赛过程中哪怕有飞散的游戏物料砸到，也不会出现接线脱落、壳体变形的问题。我们之前做过暴力测试，把电机从一米二的高度摔到硬质场地上，输出端的齿轮间隙变化不到0.1度，装回去照样能正常跑完全程的工况循环，这也是我们放弃同功率定制电机、坚持用这款车规件的核心原因。

关于外形尺寸和安装边界，做结构设计的时候一定要提前把干涉量算清楚：电机本体的矩形截面尺寸大概是36mmx42mm，加上输出端法兰的总长度是72mm，输出齿轮的节圆直径是18mm，齿顶圆直径20mm，安装的时候要注意给输出齿轮的啮合留出至少2mm的径向间隙，避免和安装板出现刮蹭。三个安装孔的中心距分别是30mm和28mm，采用M3的螺丝就能完成固定，螺丝拧入深度不要超过6mm，不然会顶到内部的减速齿轮，造成卡滞甚至打齿。另外电机本体的出线方向是和输出轴垂直的，布线的时候要把线材沿着型材槽位走，不要让线材蹭到输出齿轮或者运动的机构件，之前有个新人队没注意这个问题，比赛刚开始线材就被齿轮卷断，直接导致整个机构失效。

实际选型的时候还要注意它的负载边界，这款电机的额定工作电压是12V，和FRC机器人的标准供电电压完全匹配，空载转速大概是90rpm，额定负载下的转速大概是60rpm，适合驱动线速度不超过0.2m/s的直线机构，或者转速不超过30度/秒的回转机构，如果要驱动更高速度的机构，就不适合选这款了，不然会因为减速比过大导致电机发热严重。另外它的噪音控制做得很好，车规级的齿轮啮合间隙控制在0.05mm以内，运行的时候不会出现刺耳的齿轮啸叫，这在做需要精准对位的机构时也有优势，队员可以通过电机的运行声音判断负载状态，提前预判堵转风险。

很多人做结构设计的时候总想着把所有零件都做成定制化的，实际上在竞赛场景或者小批量设备开发里，选用这类经过量产验证的成熟部件，能大幅降低设计风险，减少后期调试的工作量。这款车窗电机的结构设计刚好踩中了小负载执行机构的需求痛点：足够的输出扭矩、自带自锁特性、安装孔位通用、抗冲击能力强，不管是用在机器人竞赛的执行端，还是用在小型自动化设备的抬升、开合机构上，都是性价比很高的选择。建模的时候要特别注意输出齿轮的齿形参数，它用的是模数2的渐开线直齿，压力角20度，和标准FRC齿轮的参数完全一致，装配的时候只要保证中心距公差在±0.1mm以内，就能实现顺畅啮合，不会出现卡滞或者齿面磨损过快的问题。另外减速箱和电机本体的连接位做了定位止口，建模的时候不要把止口的尺寸漏了，不然安装的时候会出现减速箱偏斜，导致输出轴同轴度超差，影响齿轮啮合精度。
