紧凑型方块式迷你网络监控摄像头结构设计

这款迷你网络摄像头的结构设计，首先围绕小空间部署的实际需求展开，在工业现场、设备内嵌、狭小工位监控这类常规摄像头无法安装的场景下，这类紧凑型成像单元的适配性优势非常明显。日常做设备配套视觉方案时，经常遇到安装空间被机械结构、走线槽、其他传感单元挤占的情况，常规枪机、半球摄像头要么尺寸过大无法嵌入，要么安装后突出结构件容易被物料剐蹭，这款方块式的方正外形，刚好可以贴合设备钣金内壁、控制柜边角、自动化产线的工位支架安装，不需要额外做复杂的安装转接件。

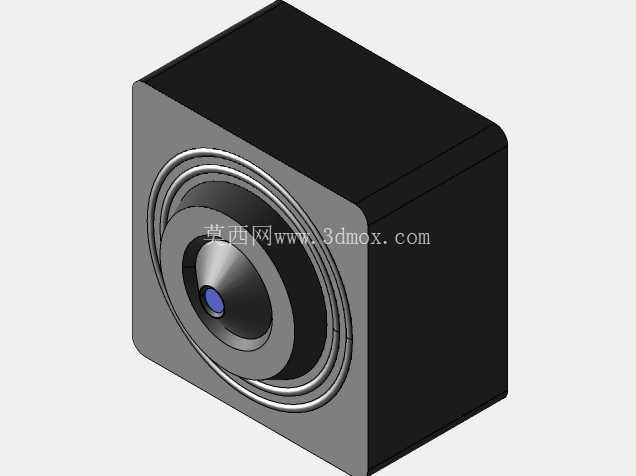

从功能实现的结构逻辑来看，前端镜头组采用多层环形限位结构，镜头外圈的金属质感环带并非装饰件，实际是镜头调焦后的锁紧压圈结构，装配时完成焦距校准后，压圈旋紧可以固定镜头相对CMOS靶面的位置，避免设备运行过程中振动导致焦距偏移，成像模糊。镜头中心的蓝色镀膜镜片对应红外通光特性，匹配低照度下的成像需求，在无额外补光的环境下，依靠红外成像也能采集到清晰的画面，这一点在封闭设备内部监控、夜间低照度安防场景下非常实用。

成像参数对应的结构适配也做了对应考量，100万像素CMOS靶面的安装基准面与镜头后焦的公差控制在0.02mm以内，保证不同分辨率下的画面边缘不会出现虚焦；2.8mm焦距对应的视场角达到67.3度，水平方向可以覆盖单工位的完整操作范围，不需要额外搭配广角转接镜，减少了光学配件的结构堆叠，进一步压缩了整体体积。外壳采用方正的直边设计，没有多余的曲面造型，一方面是降低注塑模具的加工复杂度，壳体拼缝处做了止口结构，装配后拼缝间隙控制在0.1mm以内，既可以阻挡日常环境中的粉尘进入内部污染CMOS靶面，也能避免少量溅水渗入电路部分，适配工业现场的复杂使用环境。

安装边界的设计上，这款摄像头的背部预留了标准的安装孔位，可以兼容M3规格的螺丝直接固定在钣金支架或者设备内壁上，不需要额外定制安装法兰；供电接口采用直流12V供电的接线端子，兼容工业现场常见的直流供电回路，不需要额外搭配电源适配器，减少布线的复杂度。电路部分的布局将编码板与CMOS传感板做了叠层设计，两块电路板之间采用铜柱支撑固定，既节省了横向的安装空间，也能保证编码芯片工作时的热量通过铜柱传导到外壳上散出，长时间连续工作不会出现因为过热导致的帧率下降、画面卡顿问题。

实际选型适配时，这类迷你摄像头常被用在自动化设备的内部工位监控，比如小型装配工位的作业流程记录、3D打印机的打印过程监控、小型机柜内部的设备状态巡检，也可以用在桌面视频会议、家用安防这类民用场景。结构设计上没有做多余的外露按键，所有参数配置通过网络端完成，外壳表面没有突出的操作部件，既避免了现场作业时误碰参数，也让整体外形更加简洁，嵌入安装时不会和周边结构产生干涉。镜头部分的突出高度控制在5mm以内，安装后整体外凸尺寸很小，即使在人员走动频繁的通道旁安装，也不会被过往的物件、衣物剐蹭到镜头，降低了镜头损坏的概率。

从建模的结构细节来看，壳体的壁厚设计均匀，保持在1.5mm，既保证了外壳的结构强度，安装锁紧螺丝时不会出现壳体开裂的问题，也不会因为壁厚过大导致整体重量增加，单台设备的重量控制在50g以内，安装时即使是薄钣金支架也不需要额外做加强结构。镜头部分的多层环形结构，每一层的台阶都做了0.1mm的倒角，装配时镜头组件可以顺着导向台阶顺利装入壳体前端的安装槽，不会出现卡滞、偏斜的问题，提升装配效率。整体结构没有复杂的卡扣结构，壳体之间采用螺丝锁紧，后期维护拆解时只需要拧开背部的固定螺丝就可以打开外壳，清理CMOS靶面的灰尘或者更换故障部件，不需要用撬具拆解，避免了外壳被撬坏的问题，降低后期维护的成本。
