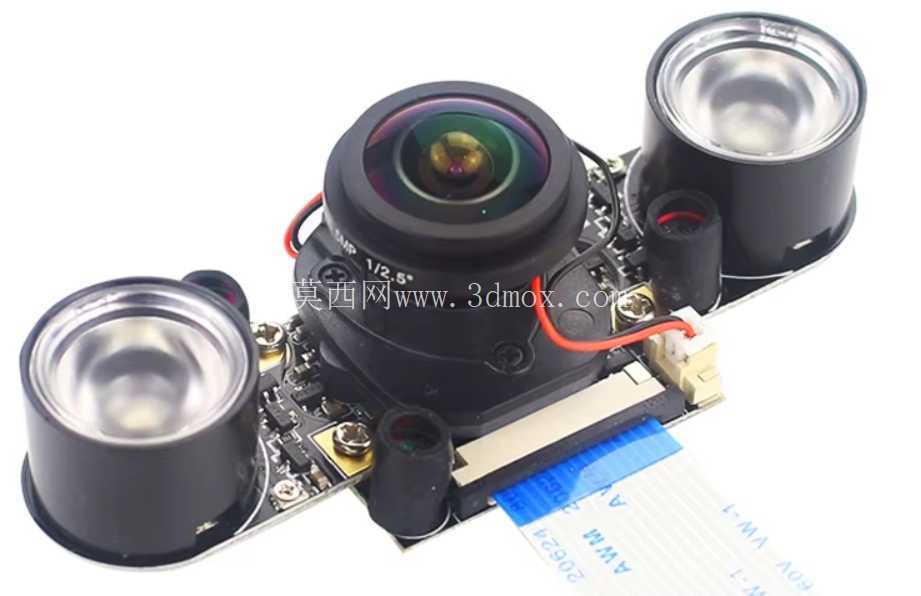

树莓派用175度广角OV5647红外摄像模组

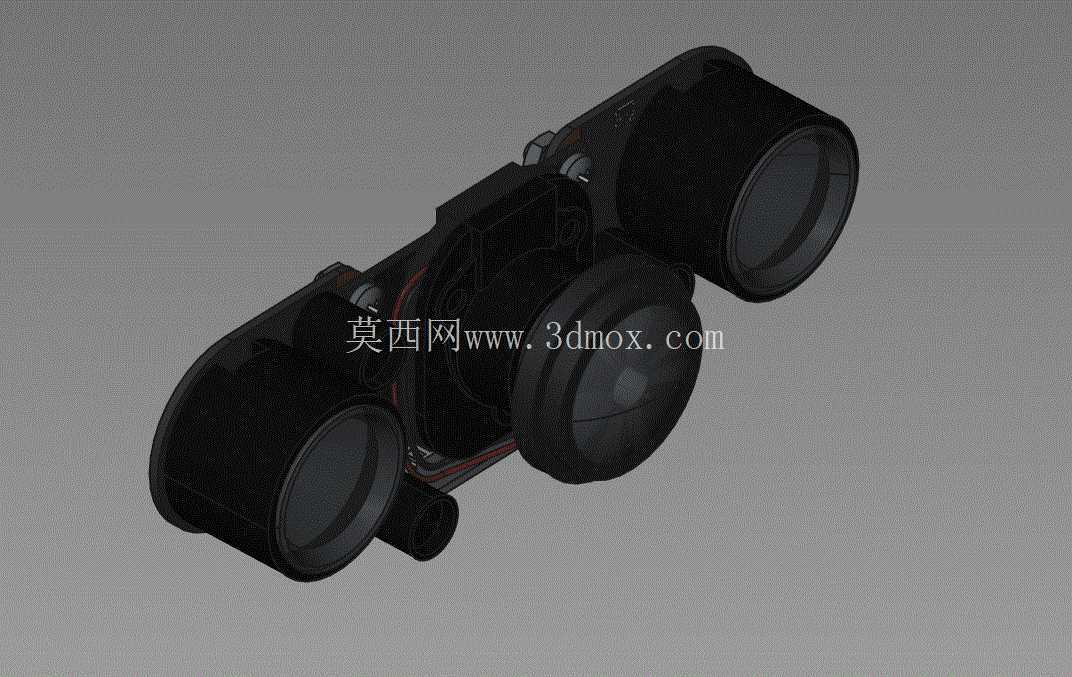

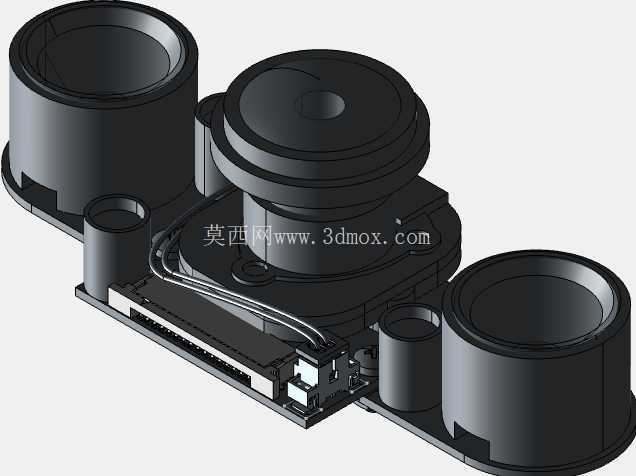

　　从结构设计来看，模组采用双镜头并排布局，主采集镜头为175度超广角OV5647传感器镜头，超大视场角可覆盖接近半球形的采集范围，无需额外加装广角转接镜即可满足大场景监控、全景图像采集的需求，配套的副镜头结构集成红外滤光片切换机构，通过内置的电磁拨片实现滤光片的位置切换，切换动作响应速度快，无机械卡顿结构，在高低温环境下也能保持稳定的切换动作，不会出现滤光片卡滞导致的图像异常。这款双目结构的视觉采集模组，核心适配树莓派嵌入式开发平台，在嵌入式视觉项目、小型智能设备视觉感知场景中有着极高的适配性，常被用于桌面级智能监控、小型机器人避障视觉、开源硬件创客项目、低照度环境图像采集等场景，相比普通单目摄像头，其搭载的IR-CUT切换结构可在日间与夜间红外补光场景下自动切换滤光路径，解决普通摄像头日间红外光干扰导致的色彩偏色、夜间红外补光下通光量不足的问题。

　　安装边界方面，模组整体采用PCB板载集成设计，所有镜头、滤光片切换机构均直接焊接固定在主PCB板上，板边预留标准M2安装孔位，孔位间距匹配通用树莓派摄像头安装支架的尺寸规范，可直接固定在树莓派官方外壳、开源机器人云台、小型监控支架上，无需额外设计转接固定件；镜头突出PCB板面的高度经过严格控制，安装后不会与树莓派主板的散热片、GPIO排针产生结构干涉，可直接叠装在树莓派主板上方，大幅缩小整体设备的安装体积。

　　从功能特性来看，OV5647传感器本身支持500万像素静态图像采集与1080P30帧视频输出，搭配175度广角镜头后，边缘视场的畸变经过镜头光学校正，相比普通廉价广角镜头，其边缘画面的拉伸变形量控制在可接受范围内，可直接用于OpenCV等视觉算法的图像输入，无需额外做复杂的畸变校正预处理；红外滤光片采用多层镀膜工艺，日间可精准阻隔700nm以上的红外波段进入传感器，保证画面色彩还原准确，不会出现整体偏红的问题，夜间红外补光场景下滤光片自动移开，可让850nm、940nm波段的红外光顺利进入传感器，保证低照度甚至零照度环境下的红外成像清晰度。设计思路上，这款模组完全围绕嵌入式开源硬件的快速开发需求打造，没有冗余的结构设计，所有电气接口均采用标准FFC软排线接口，直接匹配树莓派的CSI摄像头接口，无需额外转接板即可实现硬件连接，结构件全部采用轻量化的ABS注塑材质，在保证镜头安装同轴度的前提下尽可能降低整体重量，即使安装在小型舵机云台上也不会增加过多负载，不会影响云台的转动响应速度与定位精度。

　　在实际选型使用中，这款模组尤其适合对安装体积有严格限制、需要兼顾日间彩色成像与夜间红外成像的嵌入式视觉项目，相比同参数的工业相机，其结构紧凑、安装便捷，不需要额外配置驱动电路，IR-CUT的切换控制直接通过模组板载电路实现，无需主控芯片额外输出控制信号，可大幅降低嵌入式开发的软件适配工作量；镜头的焦距经过针对性调校，在10cm到无穷远的拍摄距离内都能保持清晰成像，无需手动调焦，出厂时已经完成焦点固定与点胶锁死，不会因为设备运输、使用中的震动导致焦点偏移，适合长期固定安装的使用场景。
