这套传动单元面向六自由度工业机器人手臂的关节驱动场景开发,核心目标是在有限的关节安装空间内,把直流伺服电机的高转速低扭矩输出,转换为机械臂摆动、回转所需的低转速大扭矩动力,同时保证传动反向自锁特性,避免臂段在断电状态下出现自重下坠、位姿漂移的问题。

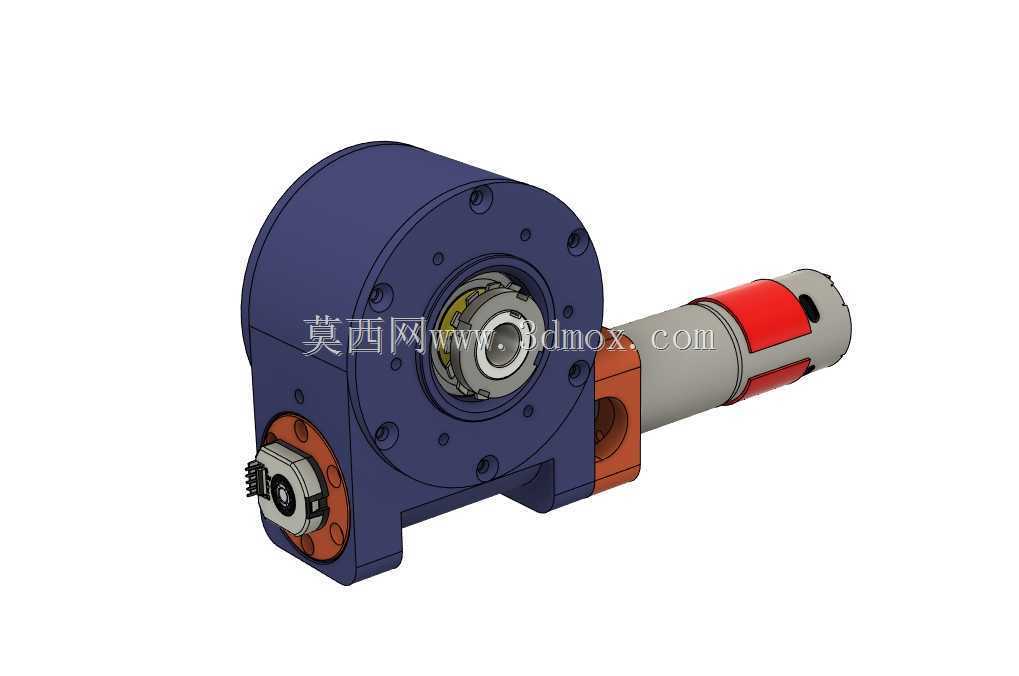

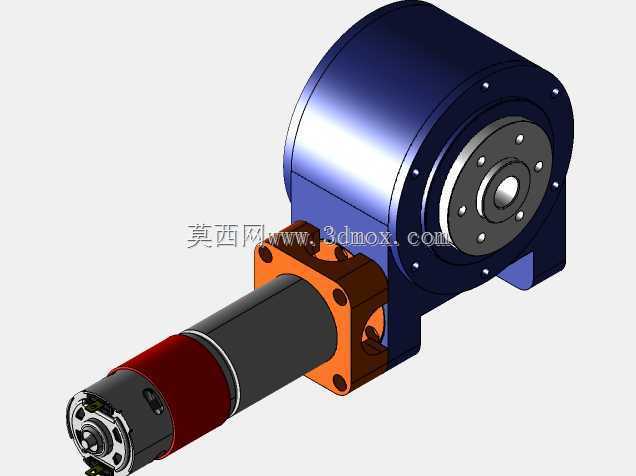

从整机布局来看,驱动电机沿减速箱体侧方轴向布置,电机输出端先接入一级行星减速段,先完成首轮大速比减速,再将动力传递至蜗杆轴,通过蜗杆与箱体内蜗轮的啮合,最终从箱体前端的中空输出法兰输出扭矩。这种串级减速的布局,把95:1的总传动比拆分到两级减速结构中:行星级承担高速端的减速与扭矩初增,蜗轮蜗杆级承担低速端的大扭矩输出与反向自锁,既避免了单级蜗轮蜗杆过大的传动比带来的啮合效率骤降,也让整机轴向、径向尺寸都能适配机器人臂杆的内部安装腔。

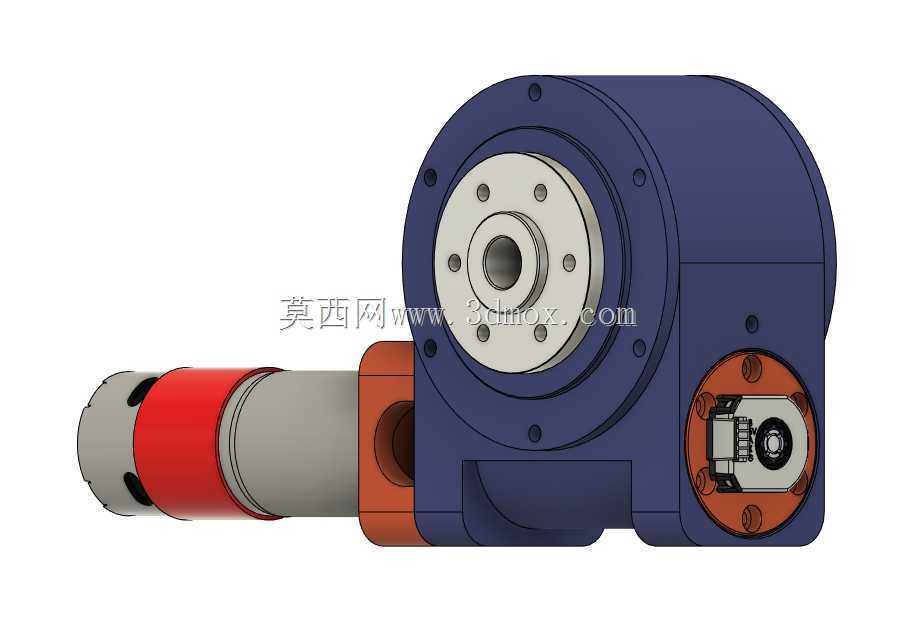

箱体采用分体式铸铁/铸铝壳体结构,主腔为容纳蜗轮的圆形蜗壳,侧方伸出的支座用于固定蜗杆组件与驱动电机,壳体接合面预留了完整的密封槽与螺栓孔位,装配时可以在腔体内填充润滑脂,为蜗轮蜗杆啮合副提供长期润滑,同时阻挡车间环境中的粉尘、切削液进入传动腔。输出端采用中空法兰结构,机器人臂的内部走线、气路管线可以直接从输出轴中心穿过,避免关节回转时管线发生拖拽、缠绕,这也是协作机器人、多关节工业臂关节驱动的典型设计要求。
选型配套上,高速端电机选用适配低压直流供电的动力单元,后端同轴集成AMT-103型增量编码器,实时反馈电机轴的转速与角位置,控制系统可以通过闭环调节精准控制关节的输出转角与运动速度。传动支承部分,蜗杆轴两端采用6006-2RSR深沟球轴承做径向支承,承受蜗杆啮合时产生的径向力与少量轴向力;蜗轮输出轴端配置6661K18角接触球轴承组,成对安装以抵消蜗轮传动过程中产生的较大轴向倾覆力矩,保证输出法兰在承受臂端负载弯矩时,回转间隙仍能控制在关节允许的精度范围内。所有轴承均选用带双侧橡胶密封的型号,既可以防止腔体内润滑脂泄漏,也能阻挡外部杂质进入轴承滚道,延长关节维护周期。

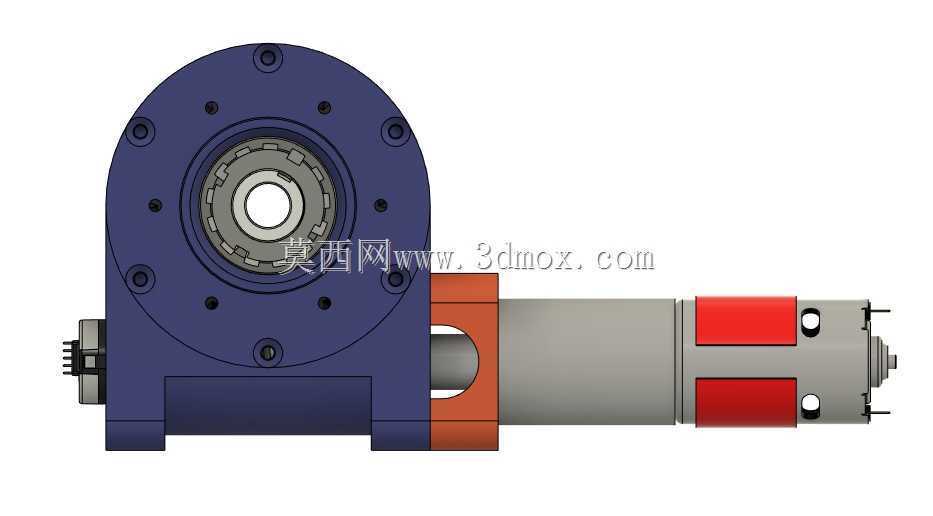

安装边界方面,圆形蜗轮箱体的外圆轮廓、周向分布的安装螺孔,完全匹配机器人关节的标准安装接口,侧伸的电机筒体与臂杆轴线平行布置,不会额外增加关节径向的突出尺寸,避免臂体在狭小工位运动时发生周边设备干涉。箱体下方预留的铰接安装位,可以直接和机器人下臂杆的连接座对接,输出法兰则与上臂杆的连接法兰锁固,整套减速驱动单元作为一个集成模组,不需要在臂体内部额外拆分布置电机、减速部件,大幅简化了机器人臂的装配工序。
实际运行逻辑上,当控制器下发关节运动指令,直流电机输出旋转动力,经行星齿轮段减速后带动蜗杆恒速回转,蜗杆通过齿面啮合驱动蜗轮做低速大扭矩转动,和蜗轮刚性连接的输出法兰就会带动对应臂段完成指定角度的摆动。蜗轮蜗杆副的自锁特性会在电机断电时锁死输出轴,即使臂端挂载了作业工具与工件,也不会出现臂段自行滑落的情况,不需要额外加装抱闸机构就能满足工位安全要求。设计过程中还把轴系的定位卡簧、传动键等小件的安装隐藏在箱体内部,外表面没有突出的零散零件,既降低了运动时剐蹭操作人员、周边管线的风险,也让整个关节模组的外轮廓更加规整,方便臂体外壳的包覆防护。这套结构同样可以平移应用到小型变位机、精密回转工作台、自动化输送线的翻转工位等需要大扭矩低转速、反向自锁的传动场景,零部件的选型匹配、安装接口的预留都兼顾了通用工业传动的安装互换要求。
