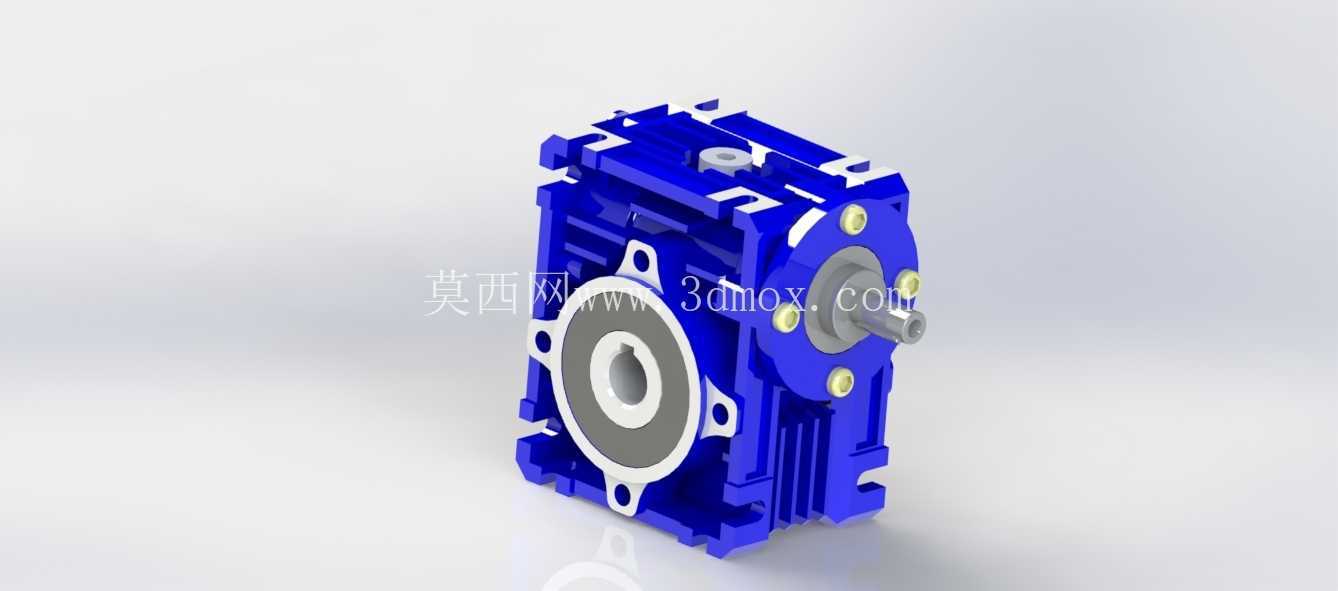

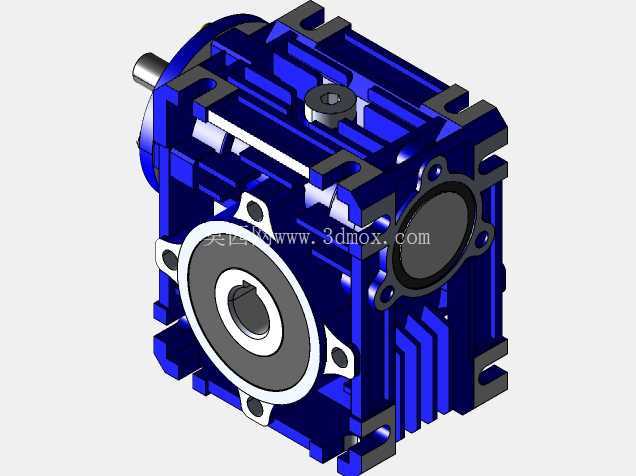

1/7速比蜗轮蜗杆变速箱结构

　　这款1/7速比的蜗轮蜗杆变速箱，在轻载自动化输送线、小型包装设备进给机构、桌面级加工工位动力传递场景中适配性极强，区别于大速比减速机的低输出转速特性，该速比规格能在输入转速1400转的常规四级电机搭配下，实现200转每分钟的输出转速，刚好匹配多数需要中速扭矩输出的工位需求，不会出现速比过大导致输出转速过低、工位动作节拍拖沓的问题。从结构设计逻辑来看，箱体采用一体化压铸铝壳体，散热筋沿壳体轴向均匀排布，在连续8小时额定负载运行工况下，壳体表面温升能控制在40摄氏度以内，避免了传统铸铁壳体重量大、散热效率差的问题，同时铝壳体的抗振阻尼特性刚好能抵消蜗轮蜗杆啮合过程中产生的高频微振，降低整机运行的噪音水平，实测1米距离运行噪音不超过58分贝，适合对噪音控制有要求的车间内工位使用。

　　安装边界上，输入端法兰采用标准B5法兰安装尺寸，适配常规63、71机座号的电机直连安装，不需要额外定制连接法兰，输出端为空心轴孔带键槽结构，可直接穿过设备的动力输入轴，通过侧面锁紧螺钉完成轴向固定，四个安装脚的孔位间距符合通用小型减速机的安装孔位规范，现场替换同规格旧设备时不需要重新加工安装底板，能大幅缩短设备维护的停机时间。功能特性层面，蜗轮采用锡青铜材质离心铸造加工，蜗杆表面经过渗碳淬火处理硬度达到HRC58-62，啮合齿面经过研磨跑合，齿侧间隙控制在0.1度以内，反向自锁性能可靠，当输出端受到额定负载1.5倍的反向冲击力时，不会出现输入端倒转的情况，能有效保护前端驱动电机不受反向冲击损坏，同时啮合传动效率能达到72%以上，比同规格普通蜗轮减速机效率高8个百分点左右，长期运行的能耗表现更优。

　　设计过程中重点优化了油封安装位的结构，输入端和输出端的油封槽都设计了双道密封结构，外侧为防尘密封圈阻挡车间内的粉尘、切削液进入箱体内部，内侧为骨架油封阻挡润滑脂泄漏，在多粉尘、有少量切削液飞溅的机加工车间环境下，能实现连续运行2000小时无渗漏，不需要频繁补充润滑脂。箱体侧面预留了油位观察孔和注油孔，日常维护时不需要拆开箱体就能观察内部润滑脂状态，注油操作也能在设备安装状态下直接完成，降低了后期维护的操作难度。输出端的轴承采用一对圆锥滚子轴承背对背安装，能同时承受径向载荷和双向轴向载荷，在输出轴带悬臂链轮、同步轮的安装场景下，轴承的额定寿命能达到15000小时以上，不会出现短时间内轴承磨损导致输出轴跳动超差的问题。

　　从三维建模的细节来看，所有安装孔的拔模斜度、壳体的壁厚过渡都严格按照压铸工艺要求设计，最小壁厚3毫米，最大壁厚不超过6毫米，避免压铸过程中出现缩孔、冷隔等工艺缺陷，安装面的加工余量预留0.2毫米，后续机加工时只需要精铣一次就能达到平面度0.02毫米的要求，不需要多次走刀加工，能有效降低零件的加工成本。壳体上的所有棱角都做了R2-R3的圆角过渡，既避免了压铸过程中应力集中导致的零件开裂，也能防止安装维护过程中尖锐棱角划伤操作人员。
