适配Nema17步进电机的高精度行星齿轮箱

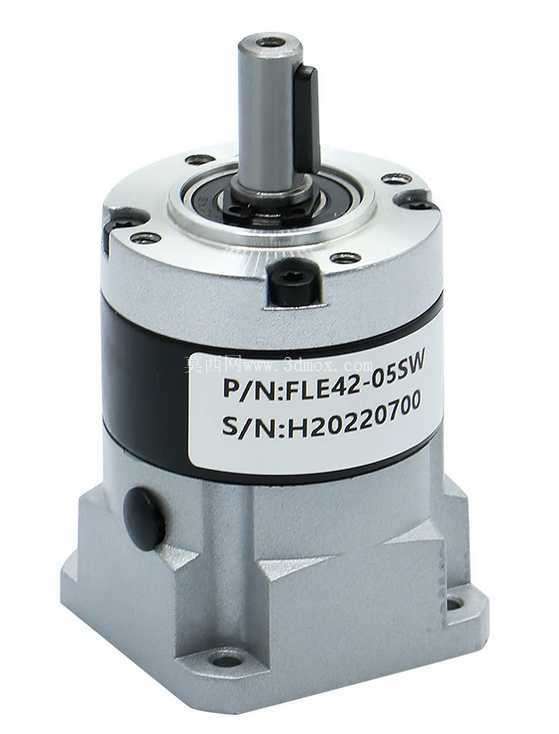

　　在小型自动化设备的传动链设计中，步进电机的输出扭矩与转速匹配一直是结构工程师需要反复权衡的环节，尤其是搭载Nema17规格步进电机的桌面级设备、小型输送机构、精密定位模组这类场景，电机本身的高转速低扭矩特性很难直接驱动负载，这时候配套的行星减速箱就成了优化传动方案的核心部件。这款行星齿轮箱的设计完全围绕42mm机座的Nema17步进电机适配展开，输入端的安装止口、轴孔配合尺寸都严格对应5mm轴径的标准步进电机输出端，不需要额外做转接法兰就能直接装配，能大幅减少设计阶段的安装适配工作量。

　　从结构设计逻辑来看，这款减速箱采用4:1的固定减速比，这个速比的选择非常贴合小型步进电机的常用工况：既不会因为速比过大导致输出转速过低无法满足快速进给需求，也不会因为速比过小达不到足够的扭矩放大效果，刚好能覆盖桌面3D打印机挤出机构、小型点胶设备位移轴、简易机械臂关节这类对传动精度有要求、负载扭矩在10N·m以内的应用场景。箱体的外形采用阶梯式圆柱结构，输入端的方形安装法兰直接对应步进电机的安装孔位，四个安装孔的位置度公差控制在0.02mm以内，能保证装配后电机轴与减速箱输入轴的同轴度，避免偏心带来的运转噪音和轴承磨损。输出端采用单轴伸结构，轴径与输入端电机轴保持一致的5mm规格，轴端做了平面铣边处理，方便配套的同步轮、联轴器做周向固定，不需要额外加工键槽就能传递额定扭矩，对于小型设备的装配来说能减少零件加工工序。内部的传动结构采用标准的行星轮系布局，太阳轮直接与电机输出轴耦合，三个行星轮均匀分布在行星架上，内齿圈与箱体集成设计，这种结构的优势在于传动过程中载荷被三个行星轮均匀分担，相比普通的直齿减速结构能承受更大的径向载荷，同时回程间隙可以控制在较小的范围内，满足精密定位场合的反向传动精度要求。

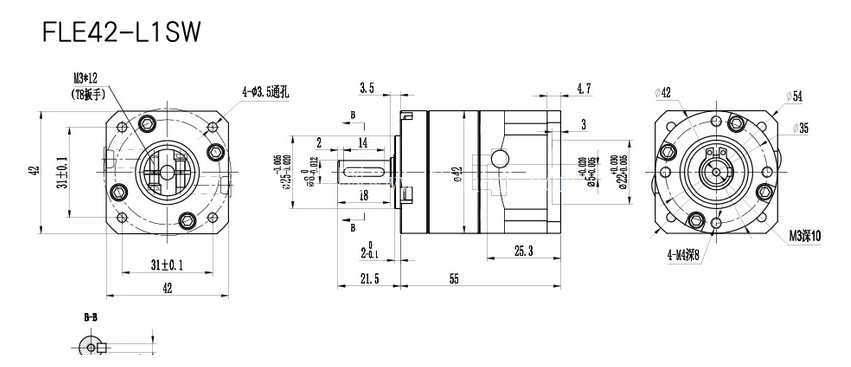

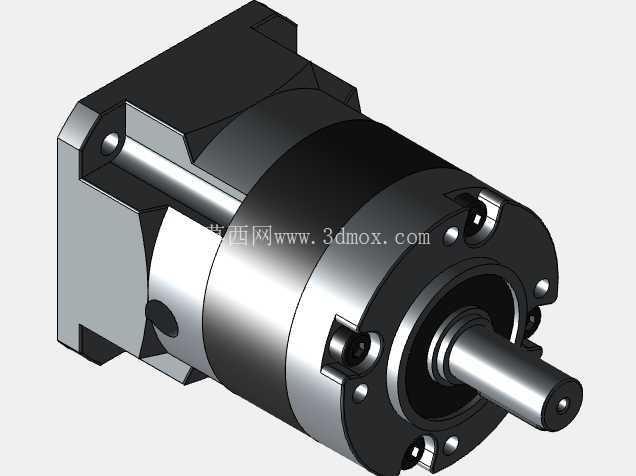

　　在安装边界的设计上，这款减速箱的总长度控制得非常紧凑，装配到42步进电机上之后，整体轴向长度不会超过常规42步进电机加联轴器的长度，对于安装空间受限的小型设备来说，不需要额外预留过多的轴向安装空间，设备的整体结构可以做得更紧凑。箱体的外壳采用硬质铝合金加工而成，表面做了阳极氧化处理，既能保证足够的结构强度支撑内部齿轮传动，又能控制整体重量，不会给安装端带来额外的负重负担。输出端的轴承采用深沟球轴承做双支撑结构，能承受一定的径向力和轴向力，在驱动皮带轮、小型齿轮这类存在径向载荷的负载时，不会出现输出轴窜动的问题。从实际选型的角度来看，这款减速箱的适配场景非常明确：凡是采用42mm机座、5mm输出轴的步进电机，需要做减速增扭、同时对传动回程间隙有一定要求的场合，都可以直接选用，不需要重新设计减速机构，能大幅缩短设备的研发周期。在建模细节上，这款三维模型完整还原了所有安装特征，包括法兰面的安装孔位置、输入轴孔的深度、输出轴的长度和铣边尺寸、箱体上的固定螺丝孔位，结构工程师在做整机装配设计的时候，可以直接调取模型完成装配干涉检查，不需要重新测绘建模，能有效提高设计效率。

　　需要注意的是，这款减速箱的输入转速有一定的适用范围，在步进电机的常规转速区间内可以长期稳定运转，如果超过额定输入转速，会导致内部齿轮磨损加快、传动效率下降，因此在选型的时候需要结合实际负载的转速和扭矩需求做匹配计算。另外，箱体的安装法兰与电机配合的端面做了止口定位设计，装配的时候只需要将止口对准电机的定位台阶，拧紧安装螺丝就能保证同轴度，不需要反复调整对中，对于装配工人的操作要求更低，能提高批量装配的一致性。内部齿轮的参数设计也经过了优化，齿形采用渐开线直齿，加工难度低，传动效率高，日常维护只需要定期补充润滑脂就能保证长期稳定运转，不需要复杂的维护工序。
