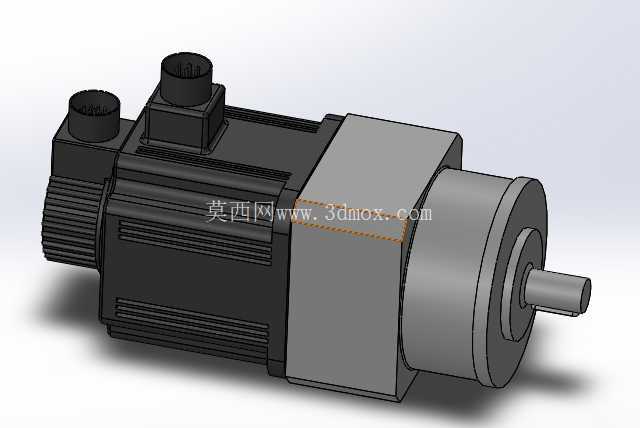

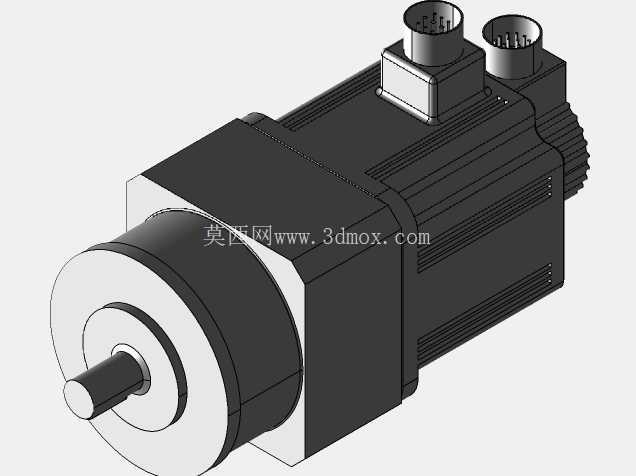

1.5kW伺服电机搭配行星减速传动组件

在自动化产线的定位输送、数控机床的进给轴驱动、包装设备的间歇送料机构这类对位置控制精度、输出扭矩有明确要求的场景里，伺服电机搭配行星减速器的组合是非常常见的动力单元选型方案。这套传动组件的设计核心，是在伺服电机高转速、低输出扭矩的原生特性基础上，通过行星齿轮结构的减速增扭作用，匹配负载端的低转速、大扭矩需求，同时优化整个传动链的转动惯量匹配度，避免负载端惯量过大导致伺服控制出现超调、定位不准的问题。

从结构设计逻辑来看，行星减速器部分采用同轴式布局，输入端直接与伺服电机的输出轴通过法兰对接，没有额外的联轴器转接，既缩短了整个动力单元的轴向总长度，也消除了联轴器安装带来的同轴度误差风险，能有效降低高速运转时的径向跳动。减速器的安装法兰直径设定为90mm，这个尺寸属于通用伺服配套的常规规格，能直接适配市面上多数同功率段伺服电机的安装止口，不需要额外做转接法兰加工，给设备组装阶段的选型替换留出了足够空间。1:10的减速比属于行星减速器里的常用速比段，既不会因为速比过大导致输出转速过低无法满足中高速进给需求，也不会因为速比过小达不到足够的扭矩放大倍数，适配多数中载工况的传动需求。

伺服电机本体的外壳采用轴向散热筋结构，沿着电机壳体圆周方向均匀分布的凸起筋条，能增大壳体与空气的接触面积，在设备连续运转时通过自然对流带走绕组产生的热量，不需要额外加装散热风扇，既减少了整机的零部件数量，也避免了风扇运转带来的粉尘吸入、噪音增大问题。电机尾部的两个接线端子分别对应动力线与编码器线的接口，接口位置做了凸起的防护结构，能避免车间内的切削液、粉尘顺着接线缝隙进入电机内部，适配机加工、包装这类生产现场有少量飞溅物的工况。

输出轴采用单键槽的圆柱轴结构，键槽尺寸符合通用传动件的安装标准，能直接配套同步带轮、联轴器、齿轮等常见传动零件，不需要对输出轴做二次加工。整个组件的安装边界在设计时做了充分的校核，电机本体的方形壳体边长与减速器法兰直径做了尺寸衔接，没有突出的安装凸台，在设备内部布局时，既可以采用法兰端面直接固定在设备墙板上，也可以通过配套的安装支架做卧式固定，不会出现结构干涉问题。

在实际选型应用中，这套组件的输出扭矩经过行星齿轮的分流传动，能将伺服电机的额定输出扭矩放大10倍左右，同时齿轮传动的背隙控制在常规精度等级范围内，满足多数自动化设备的重复定位精度要求。行星齿轮结构本身的传动效率能维持在较高水平，不会因为减速环节造成过多的功率损耗，长时间连续运转时的温升也能控制在合理区间，不需要额外做散热设计。对于结构设计从业者来说，这套模型的尺寸参数完全按照实物的安装边界建模，在做设备整体布局时可以直接调用，不需要反复核对安装孔位、轴伸长度这类细节尺寸，能有效缩短方案设计阶段的建模时间，避免因为尺寸偏差导致后续组装出现干涉问题。在做传动链校核时，也可以直接基于模型的结构参数，计算整个传动单元的转动惯量、负载匹配度，给伺服驱动器的参数调试提供准确的参考依据。
