FRC竞赛用框架式垂直升降输送梯结构

　　这套垂直升降梯结构最初是针对FRC机器人竞赛场景开发的输送载体，日常在赛事场地内主要承担不同高度层级间的轻质物料、竞赛道具转运任务，也可经过参数调整后适配小型仓储点位的轻载垂直输送需求，比如电子车间零散元器件的工位间高低位转运、实验室小型样品的层间传递，不需要大载重的场景下，这种框架式结构的适配性远高于封闭式工业电梯。从结构设计逻辑来看，整体采用开放式铝型材框架搭建，没有额外的封闭钣金外壳，一方面是为了控制整体自重，适配竞赛场景下对设备移动、快速部署的要求，另一方面开放式结构也方便后期对升降传动组件做快速调试、维护，不需要拆解大量外覆盖件就能直接触达导轨、传动带、限位组件等核心部件。

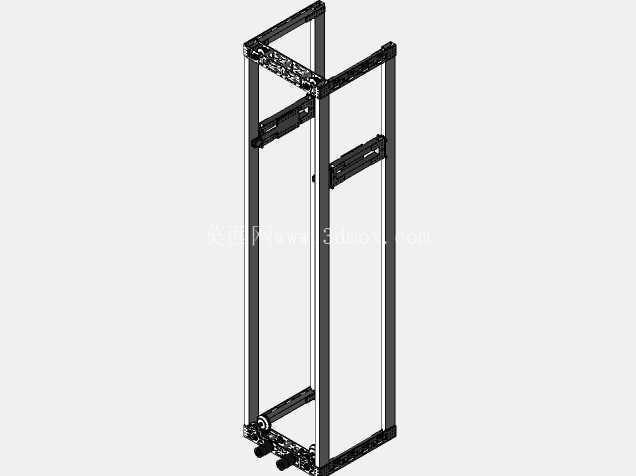

　　框架主体采用双立柱并行的排布方式，两根竖向主立柱作为升降滑台的主要承载基体，滑台通过线性导轨与立柱连接，传动部分采用同步带加滚轮导向的组合，相比丝杠传动，同步带的传动速度更快，空载运行时的响应效率更高，完全匹配竞赛场景下对升降动作速度的要求，同时同步带的自重更低，不会给整体框架带来额外的负载压力。设计阶段首先确定的是安装边界尺寸，整体框架的竖向高度适配常规FRC赛事的道具抬升高度要求，底部预留了脚轮安装位以及与移动底盘对接的安装孔位，可以直接固定在竞赛机器人的底盘上，不需要额外做转接支架；横向宽度控制在双立柱间距刚好容纳标准尺寸竞赛道具的范围，不会因为过宽占用过多底盘安装空间，也不会因为过窄导致道具放置时出现卡滞。滑台部分采用镂空式的型材拼接结构，台面没有做整板封闭，既减轻了滑台自身重量，降低传动负载，也方便在台面上加装不同的道具固定夹具，适配不同形状的转运对象。导向组件除了主线性导轨之外，在框架的上下两端都加装了限位缓冲块，避免滑台运行到上下极限位置时出现硬碰撞，损坏传动部件或者框架结构；底部的传动轮组采用张紧可调的安装结构，后期使用过程中如果同步带出现松弛，不需要拆解框架就能直接调整张紧度，维护效率很高。

　　从实际使用的角度出发，这种框架式升降梯没有复杂的冗余结构，所有型材连接都采用标准角件加螺栓紧固的方式，加工时只需要按照定尺切割铝型材，不需要做复杂的机加工工序，加工周期短，组装难度低，哪怕是没有丰富装配经验的学生团队也能按照装配图快速完成组装调试。另外整体结构的模块化程度很高，竖向立柱可以根据实际需要的升降高度更换不同长度的型材，不需要重新设计连接结构，滑台的尺寸也可以根据转运对象的大小做横向拓展，只需要更换滑台的横向型材长度，调整同步带的长度就能适配新的使用需求。

　　在安装适配方面，框架底部的安装孔位采用通用的孔距设计，除了适配FRC竞赛机器人的标准底盘之外，也可以固定在固定工位的工作台架上，作为小型固定升降台使用，比如生产线上不同高度传送带之间的物料转接，只需要在底部加装固定脚座就能完成安装，不需要对原有结构做大幅修改。考虑到使用场景中可能存在的偏载情况，双立柱的导轨安装面都做了安装基准面设计，组装时可以通过基准面快速保证两根导轨的平行度，避免滑台运行时出现卡滞、磨损不均的问题，降低组装时的调试难度。整套结构没有采用特殊定制的非标零部件，所有紧固件、型材、传动配件都是工业领域通用的标准件，后期更换配件时不需要单独开模定制，采购和维护成本都比较低，适合小批量制作或者教学、竞赛场景下的快速搭建使用。
