手摇驱动剪叉式物料升降作业台

在中小批量零部件装配、仓储物料周转、轻型工件工位转运的场景里，这类手动剪叉升降台一直是工位级物料调姿的核心工装，不需要外接气源、电源，完全靠机械传动实现高度调整，在没有动力配套的临时作业区、防爆要求的仓储分区、频繁换型的装配工位上，适配性远高于电动升降设备。从实际使用逻辑来看，这类设备的核心作用是把待加工、待装配、待转运的物料抬升到匹配作业人员操作的舒适高度，避免长期弯腰搬取低位物料造成的职业损伤，也不需要额外搭配登高梯、垫高凳这类辅助工装，单台设备就能覆盖300mm到800mm左右的常用作业高度区间，适配大部分站立式工位的操作高度需求。

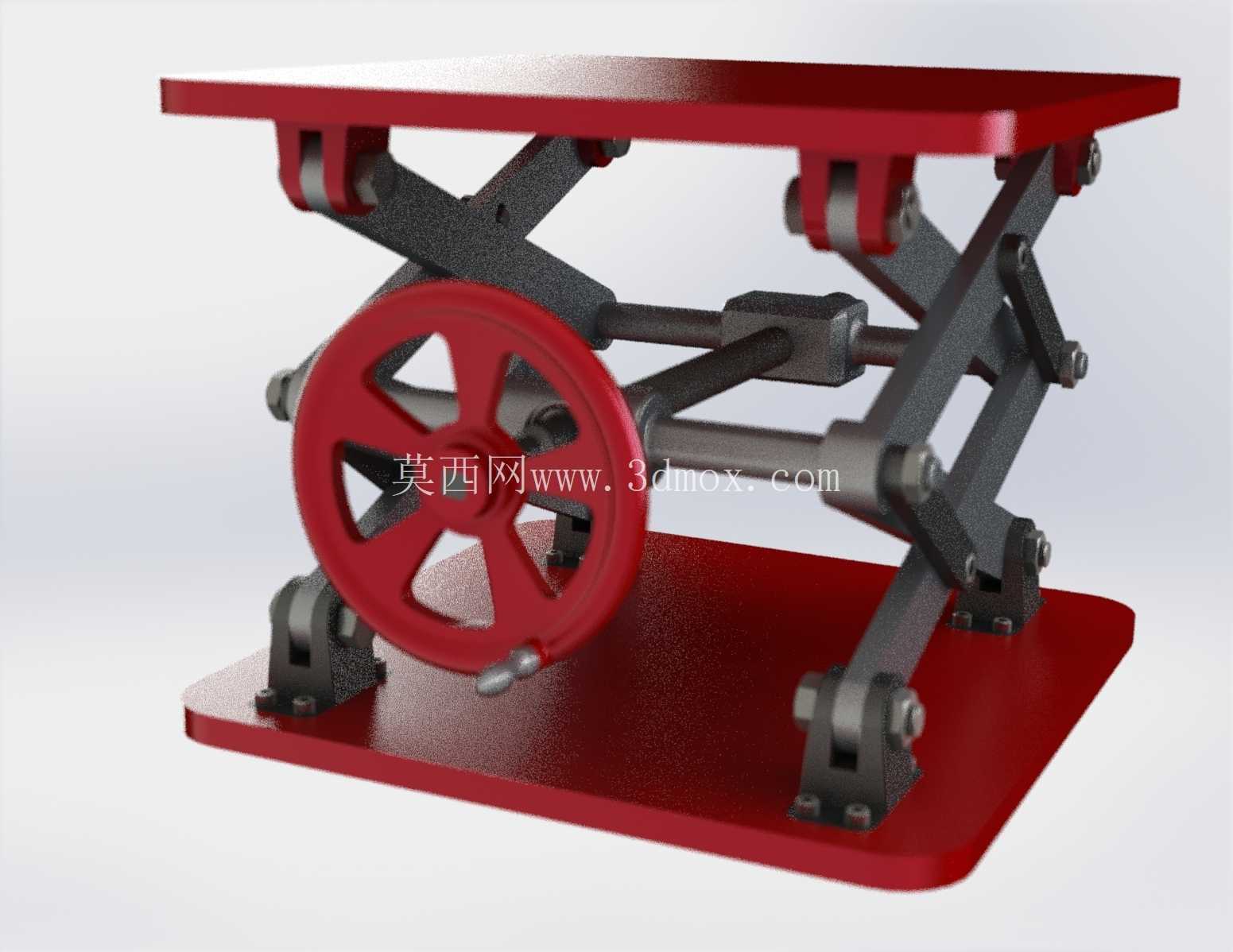

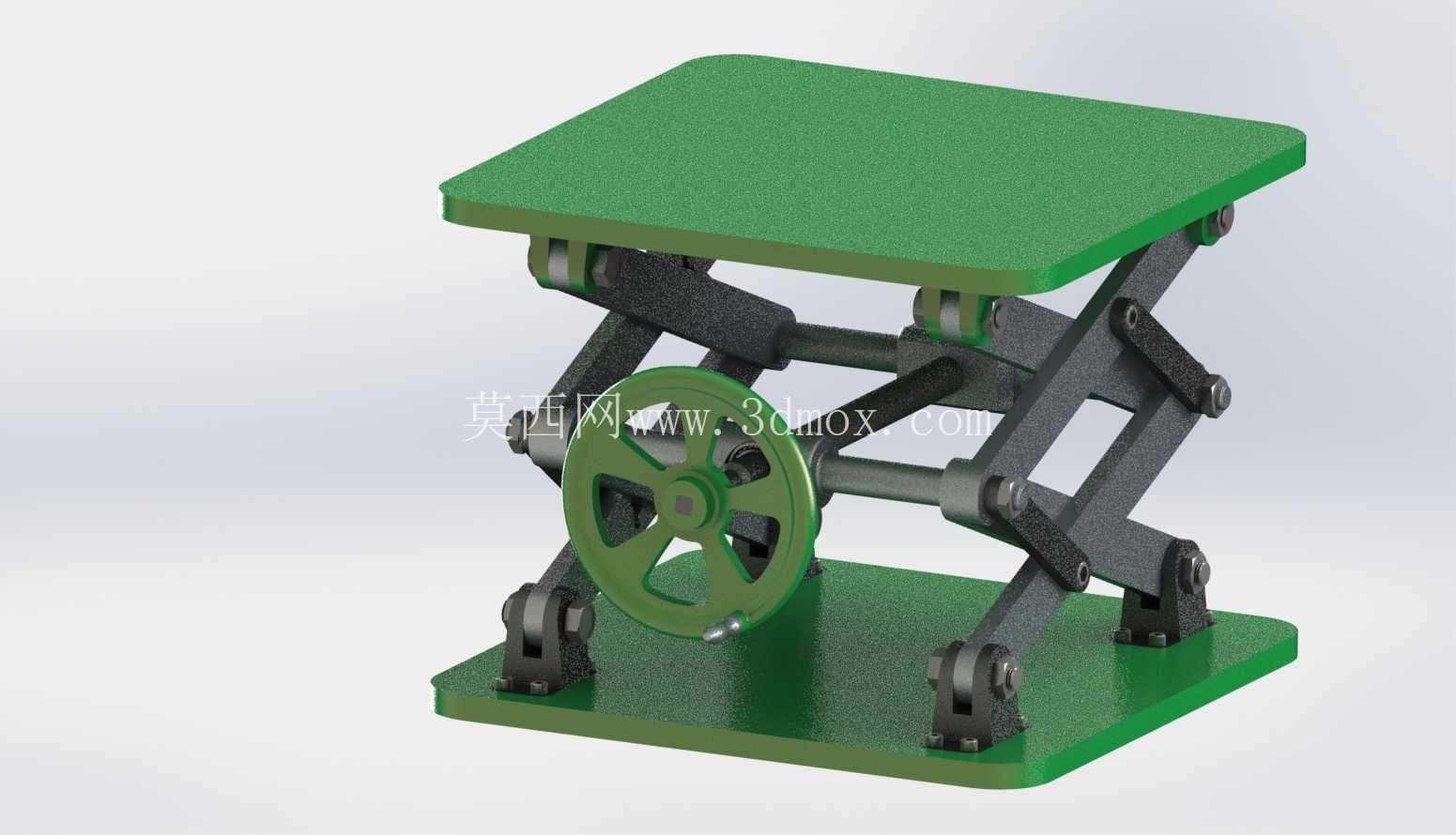

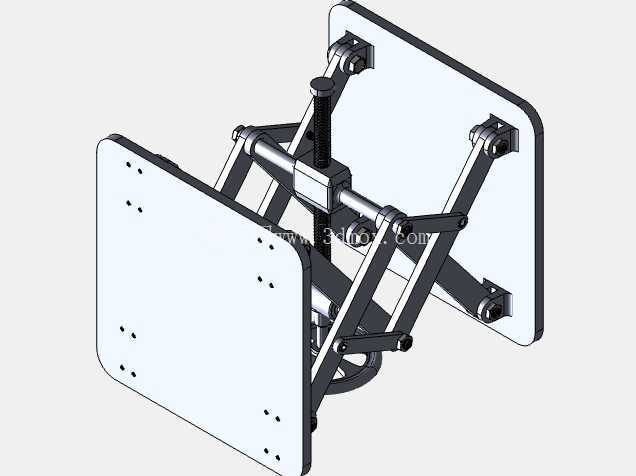

从结构设计逻辑来看，剪叉臂采用对称双组交叉布置，每处铰接点都配置了自润滑轴套，配合带锁紧结构的手轮螺杆传动，转动手轮时螺杆带动剪叉臂铰接点沿水平方向滑移，实现台面的平稳升降，摇到目标高度后螺杆的自锁特性可以直接锁止高度，不需要额外配置插销、卡扣类锁紧结构，操作时单手就能完成高度调整，调整过程中台面的水平偏移量控制在1mm以内，不会出现物料滑移、侧倾的风险。台面采用防滑花纹钢板制作，边缘做了10mm高的挡边，避免放置的纸箱、工件、工装盒从台面边缘滑落，底座同样采用加厚钢板焊接，四个角预留了M10的安装孔，可以直接固定在地面或者周转小车上，也可以直接放置在平整地面使用，底座下方预留了15mm的叉车槽，需要跨区域转运时可以直接用手动液压叉车叉起移动，不需要额外拆解。

设计过程中首先要核算剪叉臂的受力边界，单臂采用40*20mm的矩形钢管制作，铰接销轴采用45号钢调质处理，额定承载按照200kg设计，完全覆盖常规工位上的工件、工具、物料盒的总重量，螺杆采用Tr20*4的梯形螺纹，传动效率适中，既不会因为传动比太小导致摇动手轮时费力，也不会因为传动比太大导致升降速度过慢，手轮直径设计为200mm，握持位置做了滚花处理，带防滑橡胶套，冬季戴劳保手套操作也不会打滑。台面的有效承载尺寸为450*350mm，足够放置两个标准周转纸箱或者一套小型装配工装，最低高度时整体高度为280mm，可以直接推入标准货架的底层取放物料，最高升起高度为750mm，刚好匹配成年作业人员站立时的手肘操作高度，不需要弯腰或者抬手就能取放台面上的物料。

安装边界方面，设备放置的地面平面度误差需要控制在5mm/㎡以内，避免因为地面倾斜导致剪叉臂受力不均，长期使用出现铰接点偏磨；如果是固定工位使用，通过底座四个安装孔用膨胀螺栓固定即可，不需要额外做混凝土基础；如果是移动使用，可以在底座下方加装4个2寸的万向脚轮，其中两个带刹车，方便在车间内短距离移动。日常维护只需要每三个月给铰接点加注少量润滑脂，检查螺杆表面是否有杂物卡滞，不需要复杂的保养流程，相比电动升降台没有电路、液压元件的故障点，在多粉尘、有少量切削液飞溅的机加工工位也能稳定使用，不会因为粉尘进入液压系统或者电路短路出现故障。

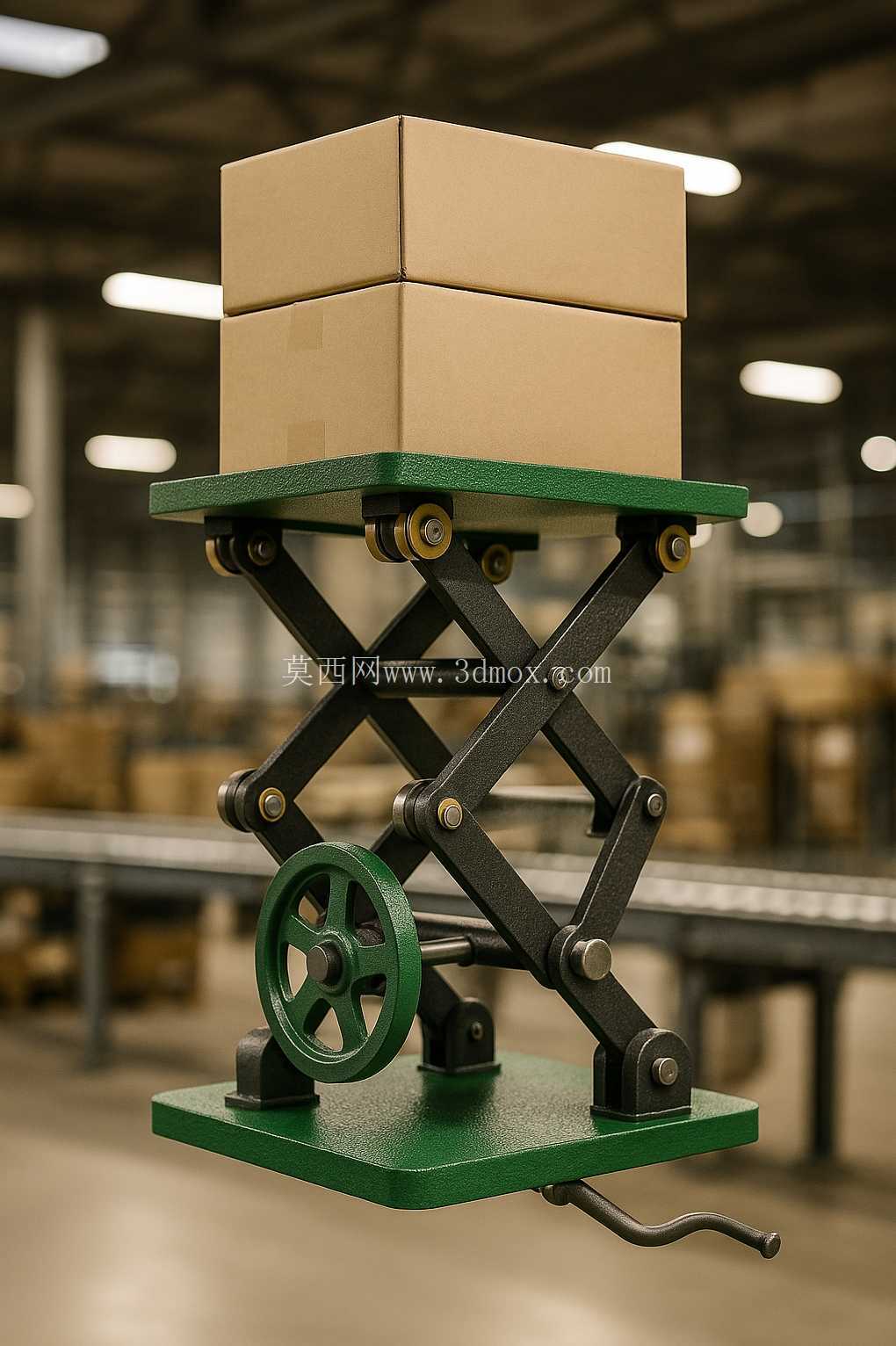

在实际工位布局中，这类升降台可以直接布置在装配线的旁侧，用来放置待装配的零部件，作业人员可以根据当前装配的工件高度随时调整台面高度，比如装配小型零部件时把台面调高到700mm，拿取重型工件时把台面调低到350mm，减少手臂抬升或者弯腰的幅度，单工位配置一台就能覆盖整个装配流程的物料高度需求，不需要搭配多个不同高度的物料架。在仓储分拣场景中，可以把升降台放置在货架通道旁，取放高层货架的物料时先把台面降到最低，把物料搬到台面上后摇升到合适高度再整理打包，不需要把物料直接放到地面上二次搬运，能减少至少40%的弯腰搬运动作，长期使用能有效降低作业人员的腰部劳损概率。剪叉臂的铰接点间隙控制在0.2mm以内，升降过程中台面不会出现明显的晃动，放置精密零部件时也不会因为晃动导致工件磕碰，台面上可以额外加装工装夹具固定板，用来固定小型台钳、定位工装，拓展成可调整高度的多功能作业台，适配钳工装配、工件检测、包装打包等多种作业需求。
