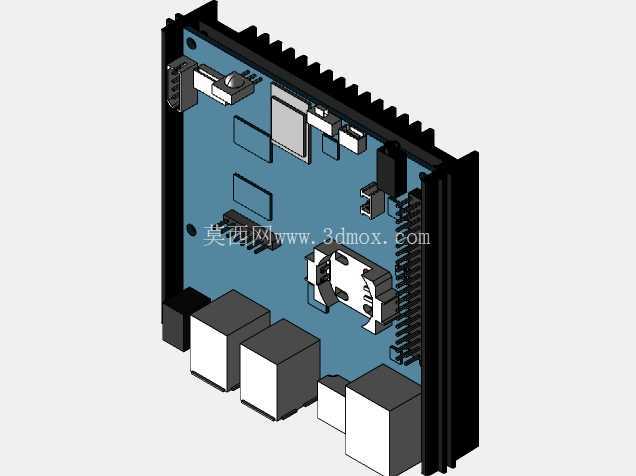

ODROID N2单板计算机结构三维设计

在嵌入式开发与边缘计算场景中，这类高性能单板计算机的结构设计直接决定了其部署适配性与长期运行稳定性，本次呈现的ODROID N2三维结构完整还原了硬件的全部装配细节，可直接用于设备集成阶段的结构干涉校验、外壳定制设计与安装布局规划。从实际工程应用角度看，该单板常被用于边缘AI推理、多媒体播放终端、工业数据采集网关、智能家居控制中枢等场景，不同场景对安装空间、散热冗余、接口朝向的要求差异极大，精准的三维模型能帮助结构工程师在方案阶段就完成适配性验证，避免后期打样出现装配冲突。

模型完整复现了板载核心元件的布局逻辑：PCB基板作为核心承载件，一侧布置整面齿状散热鳍片，鳍片的齿距、高度与基板边缘的安装孔位完全对齐，鳍片与核心处理器、内存颗粒的接触区域预留了导热介质填充间隙，这部分设计直接对应高负载运行下的散热需求——在密闭工业机柜内部署时，工程师可基于该模型计算散热风道的预留空间，确认鳍片方向与机柜内气流走向的匹配度，避免因散热不足导致的主频降频问题。板载接口的位置与凸台高度也做了1:1还原，包括侧边的USB接口、HDMI输出接口、以太网口、GPIO排针的伸出长度，以及板载电容、电源模块的高度差，这些细节直接决定了定制外壳的开口位置与内部支撑柱的高度，比如在做嵌入式壁挂安装时，可直接通过模型测量接口到安装面的距离，确定外壳开孔的沉台深度，避免接口插头突出外壳过多或者插不到位的问题。

从安装边界来看，模型准确还原了PCB四个角的安装孔孔径、孔位间距，以及板载元件到板边的安全距离，工程师在做集成安装时，可直接提取孔位坐标用于安装支架的数控加工，也能提前确认板载最高元件（散热鳍片、立式电容）的高度，计算整机装配后的总厚度，适配不同厚度的嵌入式安装槽。比如在做工业控制柜内的导轨安装适配时，可基于该模型设计转接支架，确认支架与板载电容、接口不会产生结构干涉，同时预留出接线的操作空间。

设计思路上，该单板的元件布局充分考虑了生产装配与后期使用的便利性：大体积电解电容集中布置在板边一侧，远离核心散热区域，避免长期高温环境加速电容电解液老化；GPIO排针布置在板侧边缘，方便外接扩展模块时的接线操作，排针的高度与散热鳍片的高度差也经过测算，外接模块不会与散热结构产生碰撞；电源输入接口布置在板端角落，方便走线时的线缆固定，避免线缆遮挡散热风道。模型中还还原了板载固定卡扣、定位柱的细节，这些结构在生产时用于SMT贴片过程中的板件定位，也能在后期装配外壳时起到辅助定位的作用，减少装配时的对位调整时间。

对于做嵌入式设备二次开发的结构工程师来说，这个三维模型的价值在于不需要自行拆解实物测量尺寸，就能直接完成外壳、安装支架、扩展配件的设计工作，所有元件的外形尺寸、相对位置都与实物一致，能大幅缩短前期方案验证的周期。比如在做定制化工业网关时，可直接将该模型导入整机装配体中，确认其与电源模块、通信扩展模块、接线端子排的相对位置，预留出足够的走线空间与散热间隙，同时验证整机外壳的尺寸是否满足现场安装的空间要求。在做桌面级应用的外壳设计时，也能基于模型调整外壳的散热开孔位置，让开孔正对散热鳍片的风道方向，提升自然对流下的散热效率，同时避开接口位置，保证外壳的整体强度。
