5mm直插式发光二极管结构设计

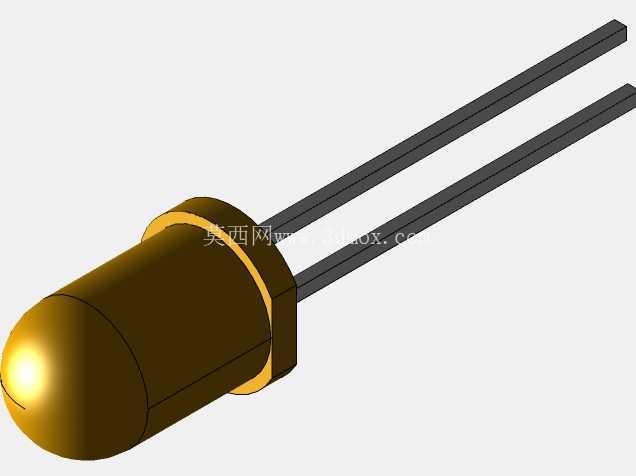

在做消费类电子、工控面板、通讯终端设备的PCB布局时，直插式5mm规格LED是绕不开的基础指示元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界，导致后期打样出现元件顶壳、引脚干涉、焊盘错位等问题，这个三维模型完全还原了量产级5mm直插LED的真实结构，能直接导入装配体做干涉检查，省去自己测绘建模的时间。

从实际应用场景来看，这类LED的使用覆盖极广，小到家用插排的电源指示灯、路由器的工作状态灯，大到工业控制柜的面板信号指示、通讯设备的链路状态提示，甚至是小型玩具的发光光源，都能看到它的身影，之所以能沿用数十年没有被贴片元件完全替代，核心在于它的发光角度大、正向电流耐受冗余高、手工焊接容错率强，不需要精密的SMT贴装设备就能完成焊接，小批量打样或者维修替换时便利性极强。

从结构设计思路上看，这个模型完全遵循行业通用的量产尺寸规范，头部的环氧封装部分采用半球形聚光结构，这种圆弧面的设计不是随意做的曲面，一方面是利用环氧树脂的折射率实现光线的聚拢，保证正向发光强度满足指示需求，另一方面圆弧的头部没有尖锐棱角，在装配穿过面板开孔时不会刮伤面板的透光片或者丝印层，封装根部的凸台结构是定位用的，安装时这个凸台刚好卡在PCB的元件面一侧，能控制引脚插入焊盘的深度，避免焊接时元件本体贴死PCB导致焊接应力无法释放，长期使用出现引脚断裂的问题。

引脚部分的设计也完全符合行业通用规范，两根平行的导电引脚采用标准间距设计，长度满足波峰焊或者手工焊接的吃锡需求，引脚的直径公差控制在合理范围，既能顺利插入标准0.8mm孔径的焊盘，又不会因为间隙过大导致焊接时元件歪斜，建模时特意还原了引脚的平直度要求，实际生产中如果引脚弯曲度超过允许范围，会直接导致插件机无法顺利插装，所以在做PCB封装设计时，焊盘的位置、孔径必须和这个模型的引脚位置完全匹配，不能随意调整间距。

关于安装边界的尺寸要求，做结构设计时需要重点关注几个维度：首先是头部的直径，标准5mm LED的头部最大直径为5mm，所以面板上的开孔直径一般设计为5.2-5.3mm，预留0.2-0.3mm的安装间隙，避免开孔过小导致元件无法装入，也不会因为间隙过大出现晃动漏光的问题；其次是元件的总高度，从PCB板面到头部顶端的高度要和外壳的透光窗深度匹配，一般预留0.3-0.5mm的间隙，避免外壳装配时压到LED头部导致环氧封装开裂；还有引脚伸出PCB背面的长度，波峰焊工艺要求引脚伸出长度在1.5-2.5mm之间，过长会导致剪脚工序残留应力，过短会导致焊锡浸润不足影响焊接强度。

另外在做整机结构的堆叠设计时，还要考虑LED的发光方向，这类直插LED的发光轴线和引脚轴线是重合的，所以布局时要保证头部正对透光窗的位置，如果有偏色或者发光不均的要求，还可以在模型基础上调整头部的曲面曲率，模拟不同聚光角度的发光效果，比如大角度漫射的LED可以把头部曲面做的更平缓，小角度聚光的指示灯可以把头部圆弧做的更突出。很多工程师在建模时容易忽略根部凸台的厚度，这个凸台的厚度直接决定了元件本体和PCB之间的间隙，这个间隙是留作焊接时排气、避免助焊剂残留堆积在元件底部的，间隙过小会导致清洗时助焊剂无法清理，长期使用可能腐蚀引脚造成接触不良。

在通讯设备的应用场景中，这类LED往往需要长时间连续工作，所以建模时也还原了本体的散热结构，虽然LED本身发热量不大，但环氧封装和引脚的连接部分的尺寸设计，能让引脚承担一部分散热作用，把芯片产生的热量通过引脚传导到PCB的铜箔上，避免长期工作出现光衰过大的问题。做装配校验的时候，把这个模型导入到整机装配体中，就能直观检查到LED和周边元件的距离，比如和旁边的电解电容、接插件有没有干涉，和外壳的筋位有没有碰撞，比单纯看2D图纸的效率高很多，也能避免很多后期打样才发现的装配问题。
