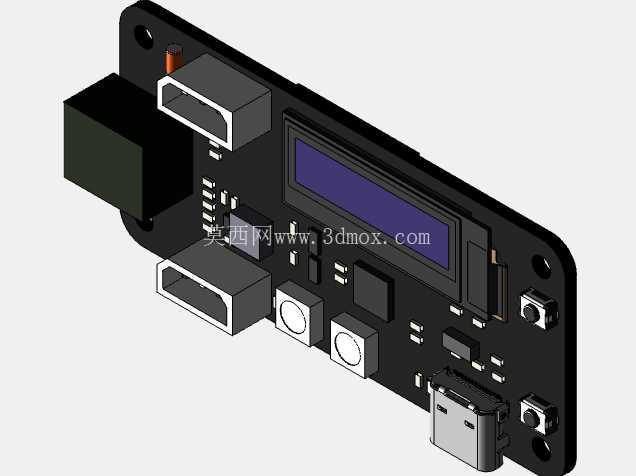

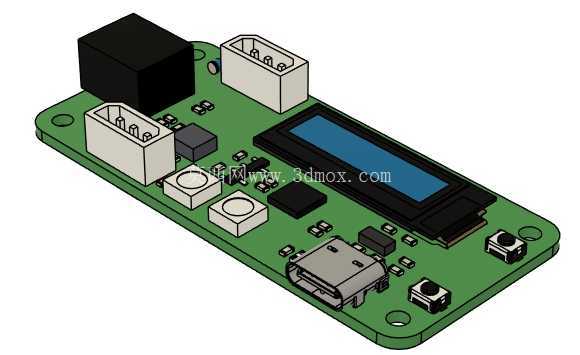

带ESP32控制的串行总线舵机驱动控制板

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127599
  • 带ESP32控制的串行总线舵机驱动控制板
  • 带ESP32控制的串行总线舵机驱动控制板

在小型仿生机器人、桌面机械臂、教育类创客项目的开发落地过程中,舵机驱动控制的集成度一直是影响整机布局空间的核心因素,传统舵机驱动板往往需要外接主控模块、额外的通讯模块,不仅接线繁杂,还会占用大量安装空间,给紧凑结构的项目设计带来不少限制。这款集成ESP32主控的舵机驱动板,正是针对这类空间受限的串行总线舵机应用场景设计,从结构布局到功能配置都围绕小型机器人项目的实际使用需求展开。

从实际用途来看,这款驱动板可以直接作为小型多舵机设备的主控核心使用,不需要额外搭配主控板,就能完成最多253个串行总线舵机的控制,覆盖六足步行机器人、小型人形机器人、桌面多自由度机械臂、教育类演示装置等绝大多数小型舵机驱动场景,尤其适合需要集成无线控制功能的项目,省去了外接WiFi、蓝牙模块的布线与结构固定工作。

功能配置上,板载的ESP32模块自带WiFi与蓝牙通讯能力,支持ESP-NOW近距离低延迟通讯,既可以通过上位机软件远程完成舵机参数调试、动作组编写,也能依托开源的Web应用程序,直接通过浏览器访问控制界面完成设备操作,不需要安装专用的上位机软件,适配不同操作系统的调试需求。板上集成了自动下载电路,程序烧录时不需要手动按动复位按键,简化开发阶段的反复调试流程。供电部分采用宽电压输入设计,支持6-12V直流电源输入,输入电压范围覆盖绝大多数串行总线舵机的常规工作电压,需要注意的是实际使用时输入电压必须匹配所接舵机的额定工作电压,避免舵机过压损坏;当挂载舵机数量较多时,需要搭配输出功率足够的电源,避免大负载下电压跌落导致舵机工作异常。板载的OLED显示屏可以实时显示舵机状态、通讯参数、供电电压等调试信息,配合板上的实体按键,可以脱离上位机完成基础的参数配置与功能测试,适合现场调试时快速排查问题。

结构设计思路上,整板采用紧凑的长方形布局,所有接口与元器件都排布在PCB正面,减少背面凸起对安装平面的影响,方便直接贴合固定在机器人骨架或者设备安装位上。电源输入接口采用大电流的接线端子,满足多舵机工作时的大电流传输需求,舵机通讯接口采用标准的插接端子,和主流串行总线舵机的接线定义匹配,不需要额外改线就能直接插接使用。Type-C数据接口布置在板边位置,既方便程序烧录时的接线操作,也不会和周边安装结构产生干涉。板上的安装孔位按照标准间距设计,可以直接配合铜柱固定在亚克力、碳纤维或者金属材质的安装支架上,不需要额外设计转接板。

从安装边界来看,整板的元器件高度控制合理,最高的元件为电源输入端子与接线插座,整体凸起高度不超过15mm,安装时只需要预留对应高度的空间即可,板边没有突出的元器件,最小安装宽度与PCB本体宽度一致,适合嵌入到狭窄的设备腔体内部。PCB边缘做了圆角处理,避免安装时剐蹭导线造成绝缘层破损,所有发热较大的元器件都布置在板边通风位置,长时间带载工作时可以通过空气自然散热,不需要额外加装散热装置,进一步节省结构空间。对于结构设计人员来说,在做整机三维布局时,可以直接按照PCB的外轮廓预留安装位,接口位置的预留空间只需要满足插头插拔的操作空间即可,不需要额外预留过多冗余,最大化利用设备内部的有限空间。

在实际项目选型时,这款驱动板尤其适合需要快速搭建原型的创客项目、教育类机器人竞赛项目,集成化的设计可以大幅减少结构设计中需要考虑的模块固定、走线排布工作量,缩短项目开发周期。板载的外设资源也预留了二次开发的空间,可以根据项目需求外接传感器、扩展模块,不需要重新设计主控与驱动电路,降低小批量项目的开发成本。
