D25L30双8孔梅花弹性联轴器结构

在小型传动系统的轴系对接场景里，这类爪式弹性联轴器的出镜率一直很高，尤其是对同轴度补偿有一定要求、又不想占用太多安装空间的紧凑布局场合，选这种外径25mm、总长30mm的规格刚好适配。它的核心作用是在两根直径8mm的传动轴之间传递扭矩，同时抵消安装过程中不可避免的径向、角向以及轴向偏差，避免硬连接带来的轴系憋劲、轴承额外负载甚至断轴问题，常见于小型伺服传动、3D打印设备运动轴、小型输送模组、桌面级自动化工位的动力对接环节。

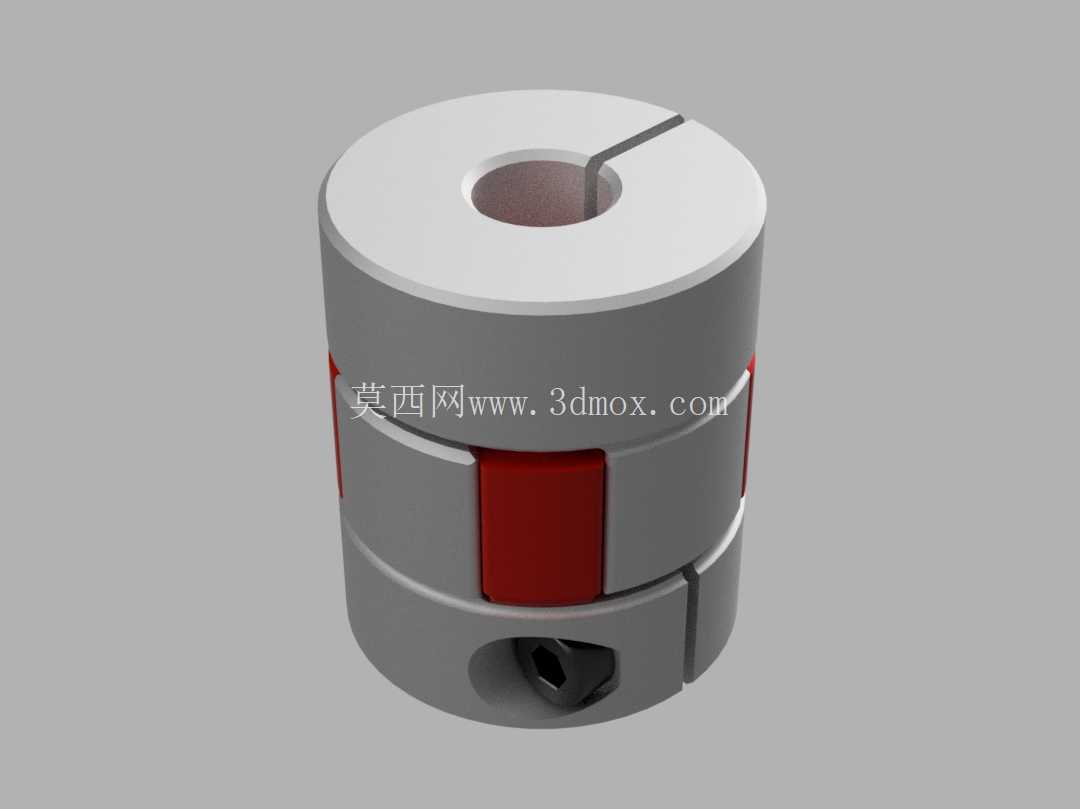

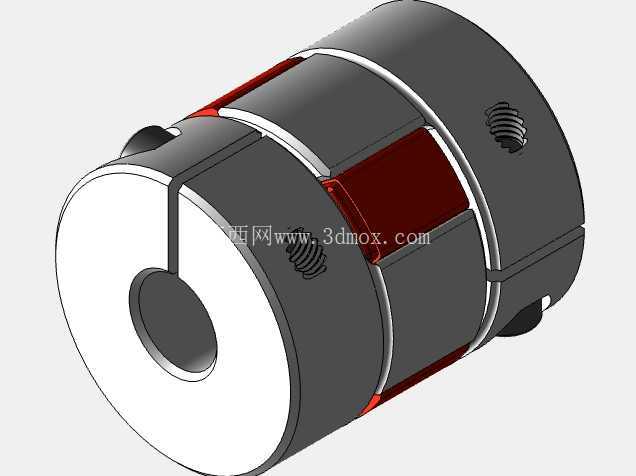

从结构设计逻辑来看，这款联轴器采用的是三爪对称布局，两个铝合金半联轴节分别加工出三个凸爪，中间夹着红色的弹性聚氨酯缓冲块，凸爪和缓冲块的卡槽做了间隙配合，装配时不需要额外工装，对准卡槽推入后再锁紧侧面的紧定螺钉即可完成固定。选择铝合金作为基体材料，一方面是看重它的轻量化特性，整体转动惯量小，在高速往复启停的传动场景里不会带来过大的动态负载，另一方面铝合金的切削加工性好，能保证轴孔、爪型的加工精度，表面做阳极氧化处理后也能兼顾防锈和外观质感，日常车间环境下使用不容易出现锈蚀卡滞的问题。中间的弹性块是整个联轴器的核心功能件，聚氨酯材质的邵氏硬度刚好平衡了缓冲吸震和扭矩传递的需求，既不会因为材质过软导致传动丢步，也不会因为硬度过高失去偏差补偿能力，传动过程中产生的小幅震动会被弹性块吸收，避免震动直接传递到动力输出端和负载端，保护电机轴承和负载端的精密部件。

安装边界上需要注意几个核心尺寸，首先是两端轴孔均为8mm直径，适配市面上绝大多数8mm输出轴的小型步进、伺服电机，以及同直径的负载传动轴，轴孔的加工公差控制在H7级别，和常用的k6轴公差配合能获得适中的装配松紧度，不会出现装配过紧敲不进去、或者过松打滑的问题。侧面的紧定螺钉采用内六角结构，锁紧时螺钉端面直接压在轴的平面上，相比顶丝直接顶在光轴上的固定方式，能传递更大的扭矩，不会因为长期正反转出现松动移位，装配时要注意在轴上提前加工出对应的平位，平位深度控制在0.5-0.8mm即可，过深会削弱轴的强度，过浅则锁紧力不足。整体外径25mm的尺寸，意味着安装时要给径向留出至少13mm的半径空间，避免联轴器转动时和周边的机架、线槽等部件发生剐蹭，总长30mm的轴向尺寸，在布局轴系时要提前算好两根轴的端距，两根轴的端面分别插入半联轴节的深度建议控制在12-14mm，不要顶到中间的弹性块，预留1-2mm的轴向间隙，用来补偿轴系运行过程中因为热胀冷缩产生的轴向窜动。

实际选型应用时，这款联轴器适合传递额定扭矩在5N·m以内的传动场景，最高适配转速能到10000转每分，完全能覆盖绝大多数小型自动化设备的传动需求，相比刚性联轴器，它的安装容错率更高，不需要两根轴做到绝对的高精度对中，哪怕安装时存在0.2mm以内的径向偏差、1度以内的角向偏差，都能通过弹性块的形变正常传递扭矩，大幅降低装配时的对中难度，节省设备组装的调试时间。日常维护也比较简单，长期运行后如果发现弹性块出现磨损、开裂的情况，只需要松开两端的紧定螺钉，把两个半联轴节稍微拉开一点距离就能更换弹性块，不需要完全拆卸两端的轴系固定结构，维护成本很低。建模的时候要注意几个容易出错的细节，一是半联轴节的爪型根部要做圆角过渡，避免应力集中导致长期受力后爪部断裂，二是紧定螺钉的螺纹孔要和轴孔垂直，保证锁紧时螺钉端面能完全贴合轴上的平位，三是弹性块和爪槽的配合间隙要留0.1-0.2mm，既方便装配，也能给弹性形变留出足够的空间，不会出现卡滞导致传动阻力变大的问题。
