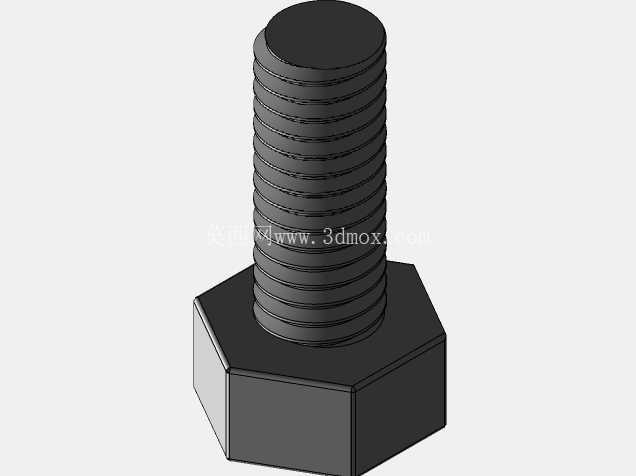

3*8mm规格LN六角螺栓配套螺母结构

　　在消费电子内部结构紧固、小型通讯终端装配、精密仪器内部组件固定这类对安装空间有严格限制的场景里，小规格螺纹紧固件的选型往往直接决定整机组装的可行性与长期使用可靠性，3*8mm规格的LN六角螺栓配套螺母，就是针对这类紧凑安装空间开发的紧固方案。这类紧固件的应用场景覆盖了从手持通讯设备内部PCB板与结构件的锁附，到小型智能硬件外壳的拼接固定，再到精密检测仪器内部轻量化组件的连接，在很多无法预留大尺寸紧固件安装位的紧凑结构里，这类小规格六角紧固件是兼顾连接强度与安装便利性的优选。从功能特性来看，这套螺栓螺母组合采用标准公制M3螺纹规格，螺栓公称长度8mm，配套的六角螺母采用标准六角外形，在装配时可以用常规开口扳手或者套筒工具完成锁紧操作，不需要定制特殊工装，适配车间常规装配工具体系，能有效降低产线装配的工具适配成本。六角外形的设计相比圆螺母或者其他异形螺母，能提供更多的受力接触面，在锁紧过程中扳手不容易打滑，即便是小扭矩的锁紧作业，也能稳定施加锁紧力，避免因为施力不均导致的螺纹滑牙或者螺母变形问题。

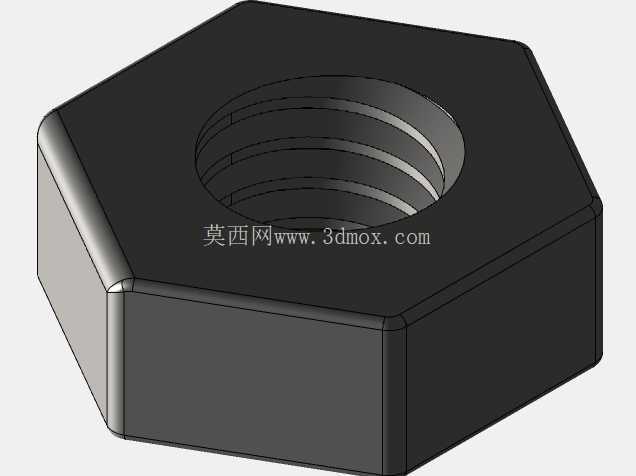

　　在设计思路上，这套紧固件的建模完全遵循公制紧固件的标准公差要求，螺纹部分采用真实的螺旋牙型建模，而不是简化的贴图示意，在做虚拟装配干涉检查的时候，可以真实模拟螺纹旋合过程中的配合状态，提前发现安装过程中可能出现的螺纹干涉、孔位错位等问题。螺母的六角对边尺寸、厚度都严格对应M3六角螺母的标准参数，螺栓的头部尺寸、螺杆长度、螺纹段长度也都符合通用紧固件的尺寸规范，不管是用来做设备的BOM选型参考，还是用来做整机装配的运动仿真，都能提供准确的尺寸参考。从安装边界来看，这套螺栓螺母组合在装配时需要预留的扳手空间非常小，M3六角螺母的对边尺寸仅为5.5mm，对应的套筒或者开口扳手的作业空间只需要在螺母外侧预留2mm左右的操作余量即可，对于内部空间寸土寸金的小型电子设备、微型自动化机构来说，这种小尺寸的安装边界要求可以大幅降低结构设计时的空间预留压力，设计师不需要为了给紧固件留出操作空间而刻意放大结构件的外形尺寸，有利于整机的轻量化与小型化设计。

　　在实际的结构设计工作中，很多工程师在做小型设备的紧固方案选型时，往往容易忽略小规格紧固件的细节参数，比如螺母的倒角尺寸、螺栓头部的过渡圆角，这些细节如果在三维建模阶段没有准确还原，在后续做装配仿真或者干涉检查的时候就会出现误差，甚至会导致实际加工出来的零件出现装配卡滞的问题。这套模型在细节处理上还原了螺母两端的倒角结构，螺栓头部与螺杆衔接处的过渡圆角也做了准确建模，螺纹的牙型角、螺距都严格遵循M3螺纹的标准参数，在做有限元受力分析的时候，也能基于准确的模型几何形态计算出螺纹连接部位的应力分布，给结构强度校核提供可靠的模型基础。

　　对于通讯类小型设备的结构设计来说，这类小规格紧固件的重量控制也很重要，M3规格的六角螺母单重仅0.3g左右，配套的8mm长螺栓重量也不到0.5g，在手持类设备的设计中，每一个紧固件的重量都会影响整机的手持配重，采用这类标准小规格紧固件，既可以保证连接强度，又不会额外增加过多的整机重量，同时标准件的采购成本也远低于定制紧固件，能有效控制整机的物料成本。在装配工艺上，六角螺母的设计可以适配自动化锁螺丝设备的作业要求，标准的六角外形可以被真空吸嘴或者夹爪稳定抓取，在自动化产线上可以实现快速供料与自动锁紧，相比异形螺母或者圆螺母，六角外形的定位精度更高，自动化装配的良率也更有保障。很多微型设备在做维修拆解的时候，小规格紧固件的拆装便利性也很重要，标准六角外形的螺母可以用常规的小型扳手完成拆装，不需要特殊的拆解工具，能有效降低后期的维修维护成本。在三维建模的过程中，这类紧固件的模型往往被很多设计师做成简化模型，忽略螺纹细节与倒角、圆角这些工艺特征，导致在做虚拟装配的时候无法发现真实的装配问题，而准确还原所有工艺特征的紧固件模型，可以让结构设计师在设计阶段就完成完整的装配验证，减少后期打样阶段的问题整改次数，缩短产品的开发周期。
